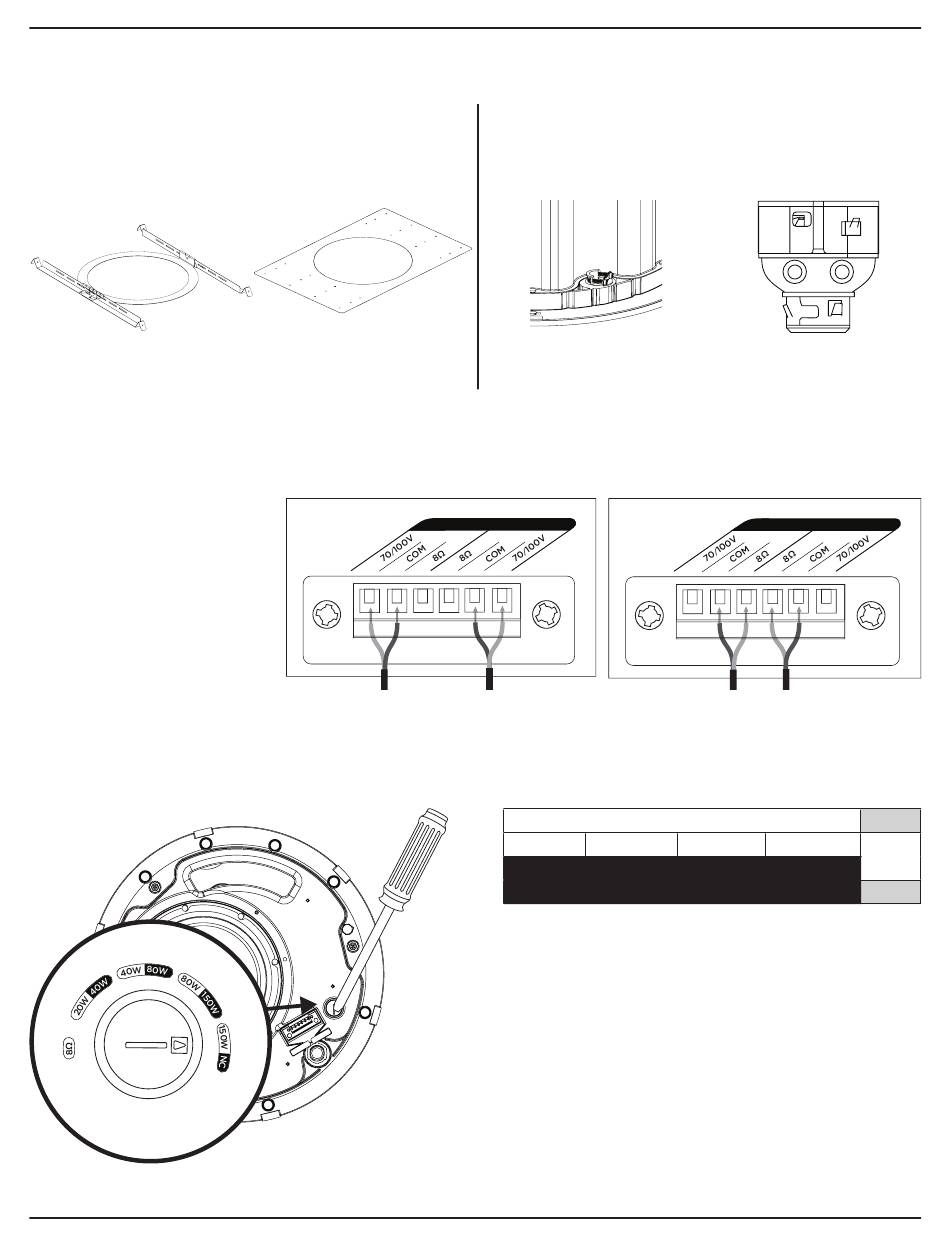

Konfigurering
Monteringsalternativer
Monteringsalternativer og tilbehør
q
Justerbar monteringsbro (følger med)
w
Rough-in Pan (tilleggsutstyr)
q
Kable høyttaleren
Kabeldiameter
DesignMax DM8C-SUB-høyttaleren er utformet for å fungere med kabler på mellom 18 AWG (0,8 mm
Koblingsdiagrammer
Eksponer seks millimeter
(1/4-tommer) av ledningen for å feste
til terminalene.
Høyttalerinnstillinger
40 • Norsk
w
+ - +
70/100 V
Rørforbindelse
Hvis du bruker et fleksibelt metallrør, må du bruke det med en
3/8-tommers rørforbindelse eller en 3/8-tommers dobbel kontakt.
Merk: Rørforbindelser følger ikke med.
3/8-tommers enkel
inngang
IN OUT
+ - +
20 W 40 W
40 W 80 W
* Fabrikkstandard
Innstilling av omformerkontakt
Vri for å stille inn kontakten. Bruk en skrutrekker med flatt hode.
DesignMax DM8C-SUB • Monteringsveiledning
PRO.BOSE.COM
3/8-tommers dobbel
inngang / sløyfe
) til 14 AWG (2,1 mm ).
2 2
IN OUT
+ - + + - +
8Ω
70 V
80 W 150W*
150W NC**
100 V
** NC: Ingen tilkobling (ikke bruk)
8Ω
