In caso di :
• apparecchi dotati di cavo senza spina: la spina da utilizzare deve essere di tipo
"normalizzato". Il fili devono essere collegati come segue: giallo-verde per
la messa a terra, blu per il neutro e il filo marrone per la fase. La spina deve
essere collegata ad un'adeguata presa di sicurezza.
• apparecchio fisso non provvisto di cavo di alimentazione e di spina, o di altro
dispositivo che assicuri la disconnessione dalla rete, con una distanza di aper-
tura dei contatti che consenta la disconnessione completa nelle condizioni
della categoria di sovratensione III.
Tali dispositivi di disconnessione devono essere previsti nella rete di alimen-
tazione conformemente alle regole di installazione.
Il cavo di terra giallo/verde non deve essere interrotto dall'interruttore.
Il Costruttore declina ogni responsabilità nel caso le norme di sicurezza non ven-
gano rispettate.
SCARICO FUMI
CAPPA AD EVACUAZIONE ESTERNA (ASPIRANTE)
In questa versione, fumi e vapori vengono convogliati verso
l'esterno attraverso il tubo di scarico.
A tal fine, il raccordo d'uscita della cappa, deve essere collega-
to tramite un tubo, ad un'uscita esterna.
Il tubo d'uscita deve avere:
• un diametro non inferiore a quello di raccordo della cappa.
• una leggera inclinazione verso il basso (caduta) nei tratti orizzontali per evitare
che la condensa refluisca nel motore.
• il numero minimo indispensabile di curve.
• la lunghezza minima indispensabile per evitare vibrazioni e di ridurre la capa-
cità aspirante della cappa.
E' necessario isolare la tubazione se passa attraverso ambienti freddi.
Per impedire ritorni d'aria dall'esterno, una valvola di non ritorno è presente in
presenza di motori con 500 CFM o superiori.
CAPPA A RICICLO INTERNO (FILTRANTE)
In questa versione l'aria passa attraverso i filtri al carbone attivo
per essere purificata e riciclata nell'ambiente.
Controllare che i filtri al carbone attivo siano montati sulla cap-
pa, in caso negativo applicarli come indicato nelle istruzioni
di montaggio.
In questa versione valvola di non ritorno non deve essere montata: ri-
muoverla se presente sul raccordo di uscita aria del motore.
ISTRUZIONI DI MONTAGGIO
parte riservata solo a personale qualificato
La cappa ha la possibilità di essere installata in varie configurazio-
ni.
Le fasi di montaggio generiche valgono per tutte le installazioni;
seguire invece dove specificato le fasi corrispondenti all'installa-
zione desiderata.

FUNZIONAMENTO

QUANDO ACCENDERE LA CAPPA?
Accendere la cappa almeno un minuto prima di iniziare a cucinare per convo-
gliare fumi e vapori verso la superficie di aspirazione.
Al termine della cottura lasciare in funzione la cappa fino a completa aspirazione
di tutti i vapori e odori: con la funzione Timer, è possibile impostare l'autospegni-
mento della cappa dopo 15 minuti di funzionamento.
QUALE VELOCITÀ SCEGLIERE?
I velocità: mantiene l'aria pulita con bassi consumi di energia elettrica.
II velocità: condizioni normali di utilizzo.
III velocità: presenza di forti odori e vapori.
IV velocità: rapidi smaltimenti di odori e vapori.
QUANDO LAVARE O CAMBIARE I FILTRI?
I filtri metallici devono essere lavati ogni 30 ore di utilizzo.
I filtri carbone attivo, vanno sostituiti ogni 3-4 mesi a seconda dell'utilizzo della
cappa.
Per ulteriori dettagli vedere cap "MANUTENZIONE".

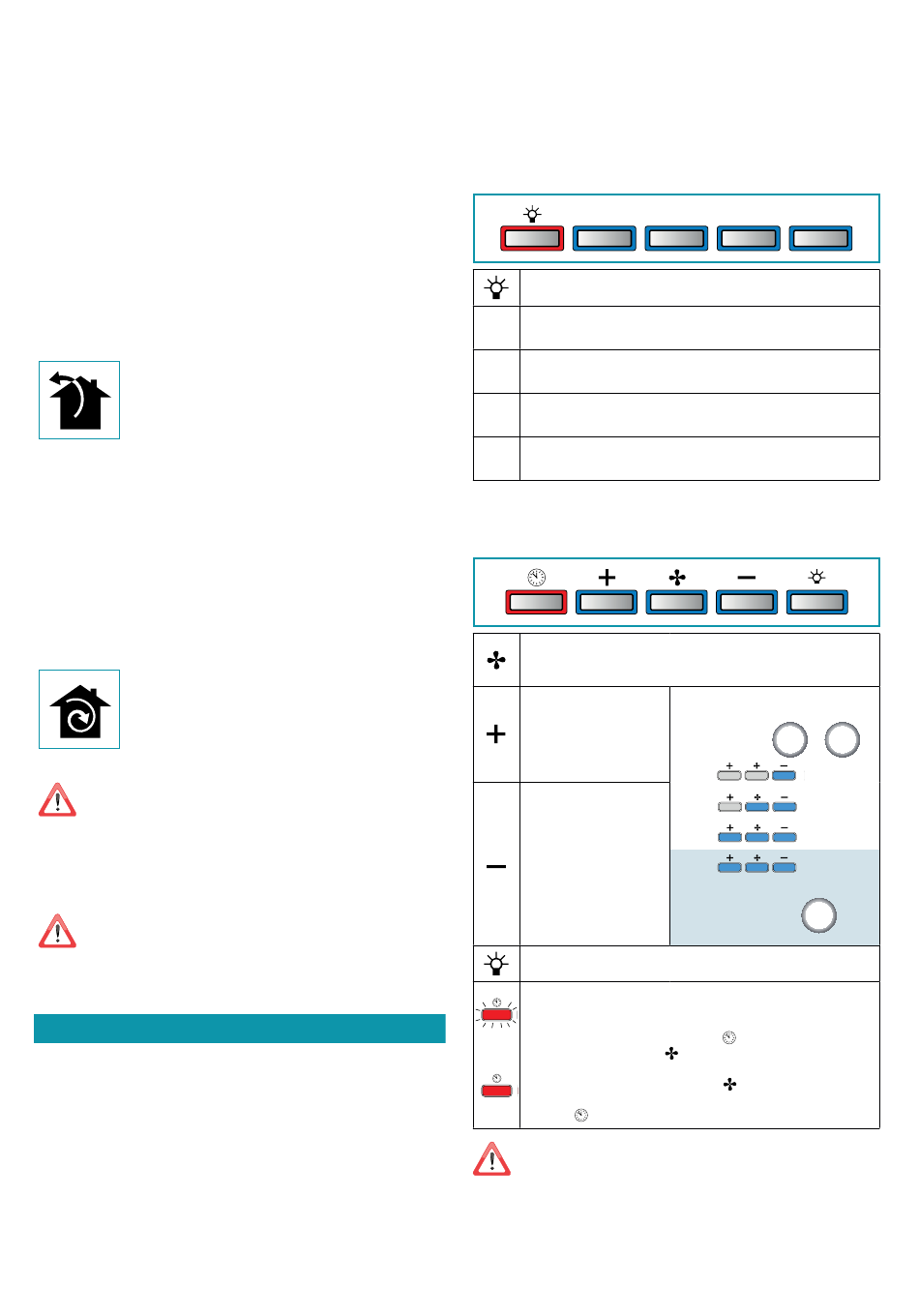

PULSANTIERA MECCANICA
(VULCANO 24" - FPVUL24W3SS)
OFF
Accensione / spegnimento luce
Pulsante OFF
OFF
Premendo il tasto si spegne il motore
Pulsante 1: Premendo il tasto (tasto rientrato) si avvia o si imposta il
1
motore alla velocità minima
Pulsante 2: Premendo il tasto (tasto rientrato) si avvia o si imposta il
2
motore alla velocità media
Pulsante 3: Premendo il tasto (tasto rientrato) si avvia o si imposta il
3
motore alla velocità massima
PULSANTIERA ELETTRONICA
Motore ON/OFF
All'avvio, la velocità è quella memorizzata al precedente spegnimen-
to.
Incremento velocità
da 1 a 4
Velocità 4 è attiva solo per
alcuni minuti, poi si attiva
velocità 3.
Riduzione velocità
da 4 a 1
Accensione / spegnimento luce
TIMER (Led rosso lampeggiante)
Autospegnimento dopo 15min.
La funzione si disattiva (Led rosso spento) se:
- Si preme un'altra volta il tasto TIMER ( ).
- Si preme il tasto ON/OFF ( ).
ALLARME FILTRI (Led rosso fisso con ( ) off )
Manutenzione filtri antigrasso dopo circa 30 ore di utilizzo.
Premere ( ) per 3 secondi per azzerare il contatore.
If the pushbutton panel is completely inactive, before contacting
the Technical assistance service, disconnect power temporarily to
the appliance (about 5"), possibly by acting on the main switch, to
restore normal operation.
If this measure has no effect, contact the Technical assistance service.
26
1 2 3
Le velocità sono segnalate
dai led presenti nei tasti:
280
600
cfm
cfm
Velocità 1
Velocità 2
Velocità 3
Velocità 4
(led "+" lampeggiante)
600
cfm
