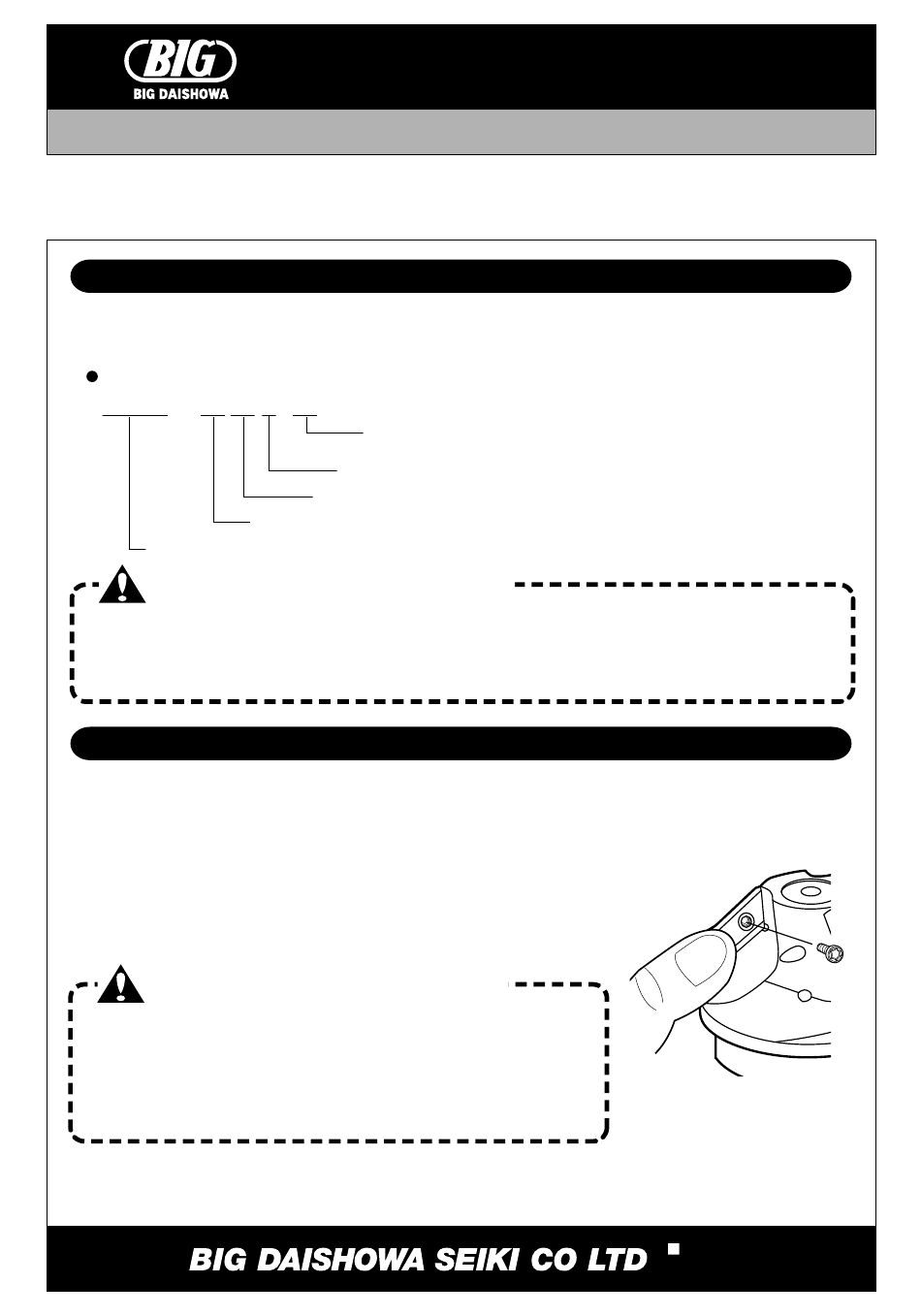

Big Daishowa C-CUTTER Operation Manual

Bedienungsanleitung
Lesen Sie bitte diese Anleitung vor der Verwendung und bewahren Sie sie so auf, das der Bediener bei Bedarf darauf zugreifen kann.
Please read these instructions before use and keep them where the operator may refer to them whenever necessary.
Durchmesserbereich Anfasung
Stellen Sie bitte vor dem Arbeiten sicher, dass der Durchmesserbereich des Werkzeugs für Ihre Bearbeitung
geeignet ist.
Beispiel For example
ST32-C3050C-60
Zylinderschaftdurchmesser: Ø 32 mm
VORSICHTSHINWEISE
· Nicht verwenden, wenn der maximale Durchmesser
überschritten wird.
· Nicht verwenden bei Bohrungen, die den min.
Durchmesser unterschreiten

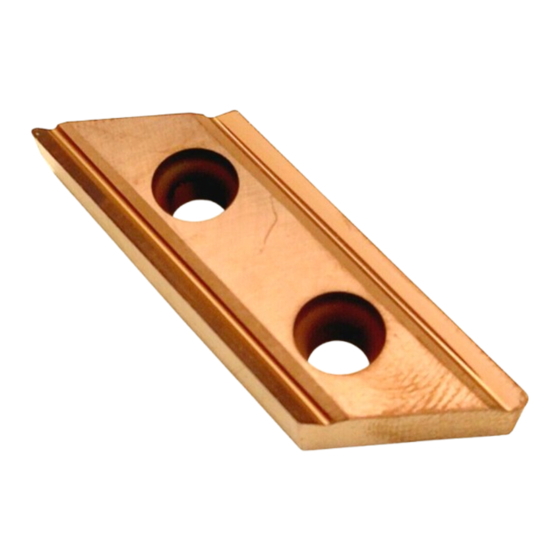

Einbau der Wendeplatten
1.
Reinigen Sie den Sitz der Wendeplatte durch Absaugen, bevor Sie die Wendeplatte einbauen.
Clean the insert seat with vacuum prior to mounting the insert.
2.
Reinigen Sie die Seiten- und Kontaktflächen der Wendeplatte mit einem sauberen Lappen.
Clean the side and contact faces of the insert with a wiper cloth.
3.
Drücken Sie die Wendeplatte leicht in die Öffnung und ziehen Sie die beiden
Klemmschrauben gleichmäßig fest.
Whilst pressing the insert lightly into the pocket tighten the two
clamping screws evenly together.
VORSICHTSHINWEISE
Wenn nur eine Schraube festgezogen wird, kann sich die Wendeplatte
im Sitz verschieben.
If one screw only is tightened the insert may move off its seating.
Verwenden Sie ausschließlich Original-Klemmschrauben.
Do not use any clamping screws other than the original.
4.
Stellen Sie sicher, dass kein Spalt zwischen Wendeplatte und Wendeplattensitz vorhanden ist.
Ensure there is no clearance between the insert and its seating.
C-CUTTER
Anfasungswinkel: 60°
（Bei dem 45°-Modell bleibt dieses Teil frei. Concerning 45°model, This part is blank.）
Durchgangsloch für Kühlmittel
Max. Anfasungsdurchmesser: Ø 50 mm
Min. Lochdurchmesser: Ø 30 mm

CAUTIONS

CAUTIONS
OPERATION MANUAL

Effective Chamfering Diameter

Chamfering Angle : 60°
Coolant-Through Hole
Min. Hole Dia : ø30mm
Cylindrical Shank Dia. : ø32mm
· Do not use for diarneters larger than the max.
· Do not use for hole sizes less than the min.

Mounting Indexable Inserts

Max. Chamfering Dia : ø50mm
EXPORT DEPARTMENT
TEL (+81)-72-982-8277
No.0816
