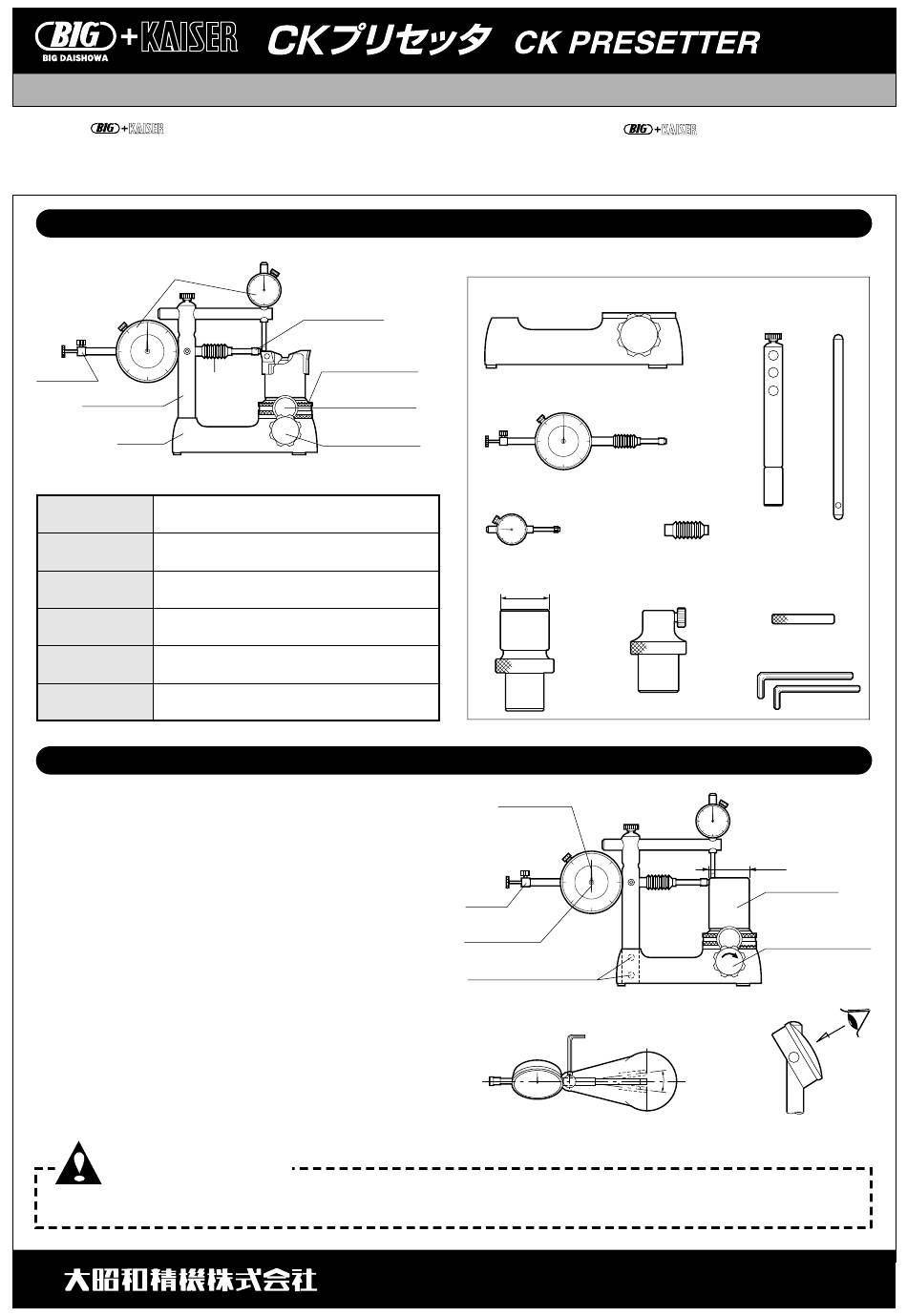

Big Daishowa KAISER CK PRESETTER Operation Manual

この度は、 CKプリセッタ(CKP150Z)をお買い求めいただき誠に
あ り がと う ございます。 ご使用前にあたっては必ず本書をお読みいただき、ご
使用される方がいつでも見るこ と ができる場所に必ず保管 して く ださ いますよ
うお願いいた します。
ダイヤルゲージ
Dial gauge
ス ト ッパ
防麈ゴムカバー
Stopper
Dust-proof
支柱
rubber cover
Supporting rod
ベース
Base
■ 仕様 Specification
型 式
CKP150Z
Model
測 定 範 囲 0〜φ150mm（ダイヤルゲージス トローク75mm）
Range of measurement
0〜φ150 (Dial gauge sttroke 75mm)
精 度 ±0.025 （ 全測定範囲の絶対寸法精度）
Accuracy
±0.025 (accuracy guaranteed through full measurable range)
読 み 取 り 方 式 直径値、 直接読み取り方式
Reading method
Value in diameter by direct reading
径方向用 ： 長針0.02mm/φ、 短針1mm/φ、 高さ用 ： 0.01mm
最 小 目 盛
For diameter：long pointer 0.02mm/φ, short pointer 1mm/φ, for
Min. graduation
height：0.01mm
測 定 子 材 質 径方向用 ： 超硬、 高さ用 ： スチール
Material of probe For diameter：Carbide, for height：steel
1.セッ ト箱からベースと支柱を取り出し、 2カ所の支柱固定用セッ トスク リ ュ
で支柱をセッ トしてください。 （右図1）
Take the base and the supporting rod out of the box.
Attach the supporting rod to the base with 2 pieces of set screws.(Fig.1)
2.支柱にダイヤルゲージを入れ仮締めし、 中心位置になっているかを確認
したうえで本締めをしてください。 （右図2）
Insert the dial gauge through the supporting rod, and tighten the dial gauge
temporarily. (Fig.2)
After making sure that the probe of the gauge is in line with the centerline of
the base, tighten the dial gauge securely.
3.マスタゲージでダイヤルゲージをφ50に合わせてください。 （長針0、
短針50） このとき短針が正確にφ50を示すようにダイヤルゲージ本
体を動かしてセッ トしてください。 （右図1）
ダイヤルゲージの角度は一番見やすい角度に合わせてください。 （右図3）
Adjust the dial gauge to φ50 with the master gauge.(short pointer : 50, and
long pointer 0) Slide the body of the dial gauge so that the short pointer
precisely indicates φ50. (Fig.1)
Tilt the dial gauge to the best visible angle.(Fig.3)
ご注意 CAUTION
ダイヤルゲージを支柱にセッ トする際は、 ロ ッ クを強く 締めすぎる とダイヤルの動きが悪く なるこ と があ り ます。
If the dial gauge is attached to the supporting rod too tightly, the movement of the dial may become bad.
取扱説明書
各部の名称 ・ 仕様
超硬測定子
Indicator probe
リ ダクショ ンソケッ ト
Reduction socket
ヘッ ドクランプノ ブ
Head clamp knob
回転クランプノ ブ
Rotary clamp knob
使用方法 （基本セッ ト手順）
■
■
■
■
■
OPERATION MANUAL
Thank you for purchasing the
Please read these instructions before use and keep them where the operator
may refer to them whenever neccessary.
NAMES OF PARTS AND SPECIFICATION
■セッ ト内容 Set composition
〈ベース〉
Base
〈ダイヤルゲージ （径方向用） 〉
Dial gauge (for diameter)
〈ダイヤルゲージ （高さ用） 〉
Dial gauge (for height)
〈マスタゲージ〉
Master gauge
φ50
OPERATING INSTRUCTION
長針
Long pointer
ス ト ッパ
Stopper
短針
Short pointer
支柱固定用セッ トスク リ ュ
Set screws for tightening
supporting rod
〔図2
TEL 048 ( 252 ) 1323
東 部 支 店 ■
仙 台 営 業 所 TEL 022 ( 382 ) 0222 ■
TEL 0276 ( 30 ) 5511
北関東営業所 ■
TEL 046 ( 204 ) 0055
南関東営業所 ■
TEL 0263 ( 40 ) 1818
長 野 営 業 所 ■
CK PRESETTER (CKP150Z).
〈防塵ゴムカバー〉
Dust-proof rubber
cover
〈リ ダクショ ンソケッ ト(CK1〜5 各1)〉
Reduction socket
：CK1〜CK5 (1pc. for each size)
(basic procedure of preparation)
0
50
〔図1 〕
Fig.1
〕
Fig.2
TEL 052 ( 871 ) 8601
中 部 支 店 ■
静 岡 営 業 所 TEL 054 ( 237 ) 0311 ■
TEL 076 ( 292 ) 1002
北 陸 営 業 所 ■
TEL 06 (6 747 ) 7558
西 部 支 店
TEL 086 ( 245 ) 2981
岡 山 営 業 所
CKP150Z
〈支柱〉 〈アーム〉
Arm
Supporting
rod
〈スペーサ(CK6用)〉
Spacer(CK6)
〈六角レンチ〉
Hexagon wrenchs
φ50
マスタゲージ
Master gauge
固定用クランプノブ
Rotary clamp knob
〔図3 〕
Fig.3
TEL 082 ( 420 ) 6333
広 島 営 業 所
九 州 営 業 所 TEL 092 ( 451 ) 1833
TEL 072 ( 982 ) 8277
海 外 営 業 部
No.1107PA
