사용전에 반드시 본 설명서를 읽어 주십시오.
앵글 헤드의 전반적인 취급 설명에 대해서는 「앵글 헤드 취급 설명서」를 참조
하십시오.
Please be sure to read this manual before using the product.
Consult the separate operation manual for Angle Head also regarding the
general handling of the Angle Heads.
앵글 헤드
페이스 밀 타입
ANGLE HEAD
FACE MILL TYPE
취급 설명서
OPERATION MANUAL
Advertisement

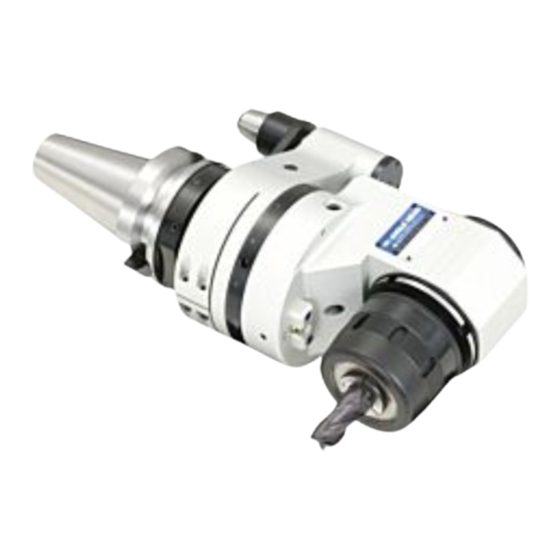

Related Manuals for Big Daishowa BBT50-AG90-FMA25.4S-190S
Summary of Contents for Big Daishowa BBT50-AG90-FMA25.4S-190S
- Page 1 앵글 헤드 페이스 밀 타입 ANGLE HEAD FACE MILL TYPE 취급 설명서 OPERATION MANUAL 사용전에 반드시 본 설명서를 읽어 주십시오. 앵글 헤드의 전반적인 취급 설명에 대해서는 「앵글 헤드 취급 설명서」를 참조 하십시오. Please be sure to read this manual before using the product. Consult the separate operation manual for Angle Head also regarding the general handling of the Angle Heads.
- Page 2 앵글 헤드를 구입해 주셔서 대단히 감사합니다. 사용전에 반드시 본 설명서를 읽어 보시고 사용하시는 분 전원이 언제나 확인 가능한 장소에 보관하여 주시기를 부탁드립니다. Thank you for purchasing the ANGLE HEAD. Please read these instructions before use and keep them where the operator may refer to them whenever necessary. 안전에 관한 표시에 대해 Regarding the safety 본 설명서에서는 제품을 안전하게 사용하기 위해서 다음과 같은 표시를 하고 있습니다. 내용을 잘 읽어 보시고 바르게 사용 하십시오. The following indicator is used in the operation manual to signify points relating to safe operation. Please ensure these points are fully understood and followed correctly.
- Page 3 BBT , BDV50 / HSK-A100 형 번 회전 비율 최고 회전수 질 량 MODEL REDUCTION RATIO MAX. RPM WEIGHT BBT50-AG90-FMA25.4S-190S 19.2kg 1 : 1 1,500min BDV50-AG90-FMA25.4S-190S HSK-A100-AG90-FMA25.4S-200S 18.4kg 회전수 및 파워 회전수 및 토크 최대 허용 토크는 최고 회전시 구동계의 계산 값...
- Page 4 인선 방향의 각도 조정 ADJUSTING THE CUTTER HEAD THROUGH 360° 절삭 공구 장착 MOUNT OF THE CUTTING TOOL 앵글 헤드에 커터를 장착하기 전에 앵글 헤드 아버부 및 커터 장착면에 부착한 유분등 이물질을 제거 ① 하여 주십시오. 커터 장착시 부속된 훅 스패너를 앵글 헤드 스핀들 단면에 위치한 홈에 걸치고 스핀들을 고정한 상태 ②...
- Page 5 위치 결정 핀과 인선 방향 각도 조정(90° 분할) ADJUSTING THE CUTTER HEAD(EVERY 90 DEGREES) 위치 결정 핀이 장착 되어 있는 링 케이스가 헤드 케이스를 감싸안는 구조로 3곳의 고정 볼트로 ・ 헤드 케이스를 고정합니다. 링 케이스에는 90° 분할 기구가 설치 되어 있습니다. ・ The BODY CASE covers the adapter case which is fixed to the cutter head case. After adjusting the cutter head, tighten the SIDE LOCK BOLT.
- Page 6 인선 방향 각도 조정 ADJUSTING THE CUTTER HEAD THROUGH 360° 위치 결정 핀과 인선 방향 각도 조정 (노크 핀으로 고정) ADJUSTING THE CUTTER HEAD (Fixing by knock pin) 각도 고정은 인선 방향 조정 볼트만으로 충분하지만 진동을 동반한 가공등 인선 방향에 변위가 발생할 경우, ・...
- Page 7 ( +81 ) -72-982-8277 ■ 본 사 export@big-daishowa.co.jp ■ 기 술 부 No.0420...
