Elko iNels RFSAI-62B Quick Start Manual

RFSAI-62B
Dual Band wireless switching component input button
EN
Dvojkanálový spínací bezdrôtový prvok so vstupom pre tlačidlo
SK
Characteristics / Charakteristika
• Switching component with 2 relay outputs are used to control appliances and lights. Internal
terminals can connect two existing buttons in the wiring.
• They can be combined with detectors, controllers, iNELS RF Control or system components..
• The BOX design lets you mount it right in an installation box, a ceiling or controlled appliance
cover.
• It enables connection of the switched load up to 2x 8 A (2x 2 000 W).
• Function: button, impulse relay and time function of delayed start or return with time setting
range of 2s-60min. It is possible to assign any function to each output relay.
• External button is programmed as a wireless button.
• Input is not galvanic isolated!
• Each output can be controlled by up to 12/12 channels (1 channel represents 1 button on the
controller).
• The programming button on the unit is also used for manual control of the output.
• Memory status can be pre-set in the event of a power failure.
• For components labelled as iNELS RF Control
via the RFAF/USB service device.
• Range up to 200 m (in open space), if the signal is insufficient between the controller and unit,
use the signal repeater RFRP-20 or protocol component RFIO
• Communication frequency with bidirectional protocol iNELS RF Control (RFIO

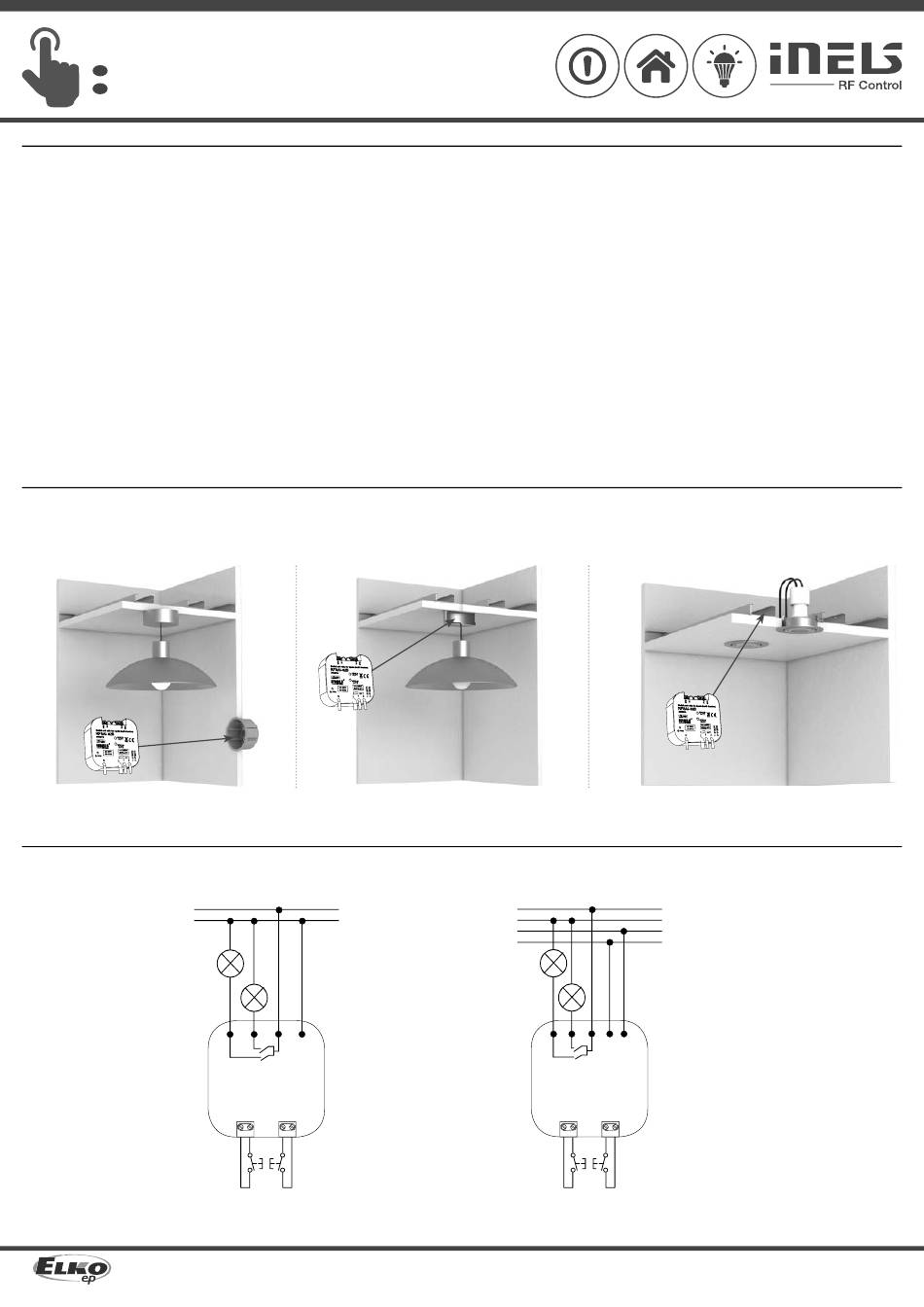

Assembly / Montáž
mounting in an installation box /
(even under the existing button / switch)
montáž do inštalačnej krabice (i pod
existujúce tlačidlo / vypínač)
Connection / Zapojenie
RFSAI-62B/230V
RFSAI-62B/120V
L
N
Made in Czech Republic
2 (RFIO 2 ), it is possible to set the repeater function
2 that support this feature.
2
).
mounting into the light cover /
montáž do krytu svietidla
L N
2 1
ELKO EP, s.r.o. | Palackého 493 | 769 01 Holešov, Všetuly | Czech Republic | e-mail: elko@elkoep.com | Support: +420 778 427 366
ELKO EP SLOVAKIA, s.r.o. | Fraňa Mojtu 18, 949 01 Nitra | Telefón: +421 37 6586 731 | E-mail: elkoep@elkoep.sk
www.elkoep.com / www.elkoep.sk
• Spínací prvok s 2 výstupnými relé slúži na ovládanie spotrebičov a svetiel. Na interné svorky mož-
no pripojiť 2 existujúce tlačidlá v elektroinštalácii.
• Možno ho kombinovať s Detektormi, Ovládačmi alebo Systémovými prvkami iNELS RF Control.
• Vyhotovenie BOX ponúka montáž priamo do inštalačnej krabice, podhľadu alebo krytu
ovládaného spotrebiča.
• Umožňuje pripojenie spínanej záťaže do 2x 8 A (2x 2 000 W).
• Funkcie: tlačidlo, impulzné relé a časové funkcie oneskoreného rozbehu alebo návratu s časovým
nastavením 2s-60 min. Ku každému výstupnému relé možno priradiť ľubovoľnú funkciu.
• Externé tlačidlo sa programuje rovnako ako bezdrôtové.
• Vstup nie je galvanicky oddelený.
• Každý z výstupov môže byť ovládaný až 12/12 kanálmi (1 kanál predstavuje jedno tlačidlo na
ovládači).
• Programovacie tlačidlo na prvku slúži tiež ako manuálne ovládanie výstupu.
• Možnosť nastavenia stavu pamäti pri výpadku prúdu.
• U prvkov označených ako iNELS RF Control
atru) prostredníctvom servisného zariadenia RFAF/USB.
• Dosah až 200 m (na voľnom priestranstve), v prípade nedostatočného signálu medzi ovládačom a prv-
kom použite opakovač signálu RFRP-20 alebo prvky s protokolom RFIO
• Komunikačná frekvencia s obojsmerným protokolom iNELS RF Control
RFSAI-62B/24V
L
N
12-24 AC/DC
2 (RFIO 2 ) je možné nastaviť funkciu opakovača (repe-
ceiling mounted /
montáž do podhľadu
A2 A1
2 1
02-8/2018 Rev.1
2 , ktoré túto funkciu podporujú.
2 2
(RFIO ).
1/7
