Summary of Contents for Backyard Discovery LIBERTY II
Page 1

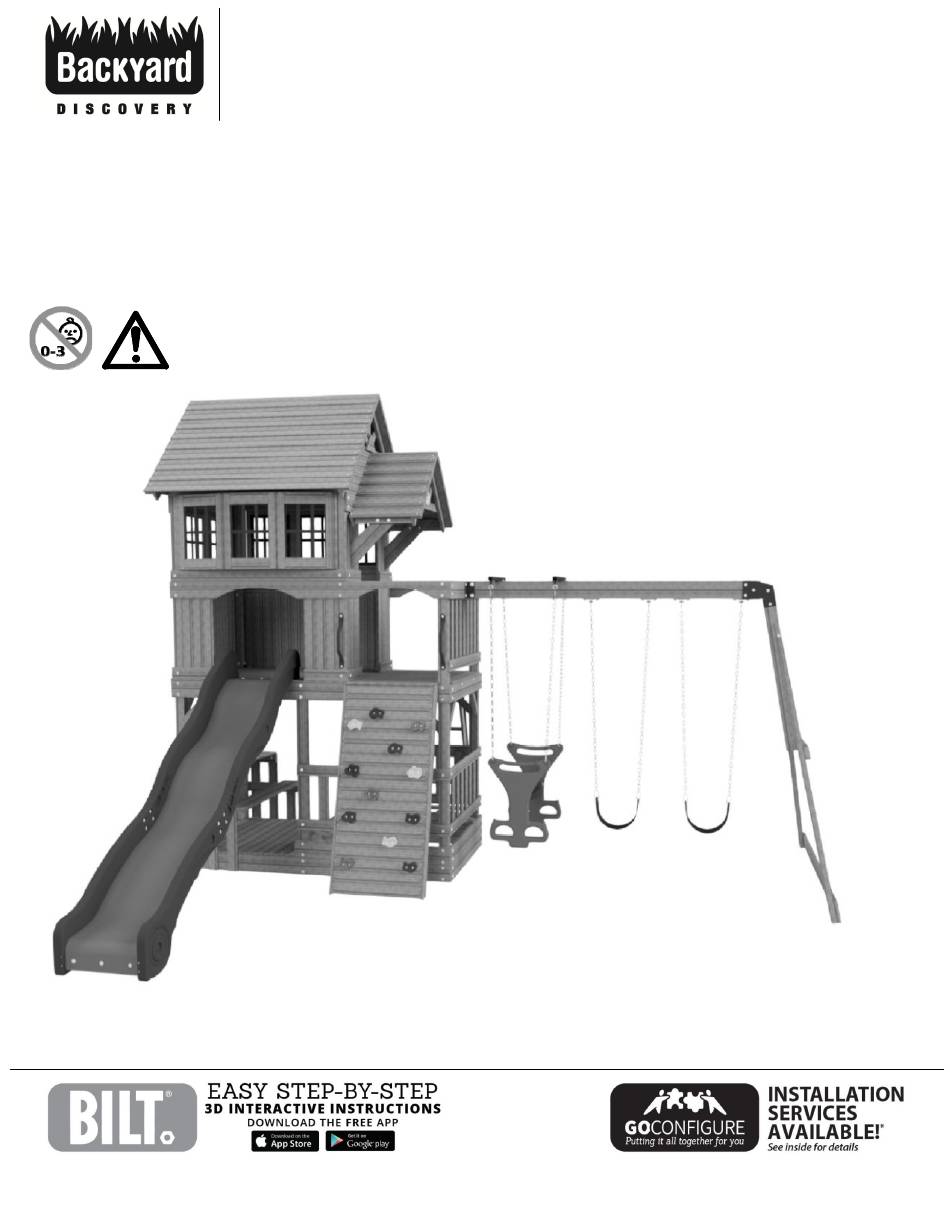

3305 Airport Drive, Pittsburg, KS 66762 800-856-4445 Basepoint Business Centre: Rivermead Drive,Westlea, Swindon SN5 7EX Phone: 0800-118-2476 J.P. Coenstraat 7, The Bridge, The Hague, 2595 WP, Netherlands Phone: 0800-567-8990 LIBERTY II Swing Set Model # 44215 The assembly manual must be retained...
Page 2
Basic Setup Dimensions Place the set on level ground, not less than 6 ft [2 m] from any structure or obstruction such as a fence, garage, house, overhanging branches, laundry lines, or electrical wires. 28'-8 1/2" Safe Play Zone 13'-11 3/4" 25'-11 3/4"...
Page 12
Parts Identification Hardware (26) BA - BOLT PTH 1/4x3/4 - H100063 (19) CD - WASHER FLAT 8x27 - H100105 (20) D - NUT BARREL WH 5/16x7/8 - H100005 (26) CG - WASHER LOCK INT 8x15 - H100108 (11) C - NUT BARREL WH 5/16x1 1/2 - H100006 CF - WASHER LOCK INT 10x18 - H100107 Y - LAG SCREW WH 5/16x1 1/2 - H100026 (16)
Page 13
Parts Identification Hardware LC - LAG SCREW WH 1/4x1-1/2 - H100145 CH - SCREW TAPPING 14x1-1/2 - H100109 BL - SCREW TAPPING 14x3/4 - H100083 (15) CY - SCREW PWH 8x5/8 - H100128 CE - WASHER FLAT 9x18 - H100106 (4) BY - SWING HANGER QUICK CA - WASHER FLAT 11x25 - H100102 LINK - H100097...
Page 14
Parts Identification Accessories (NOT TO SCALE) EY - TUBING CAP GLIDER SUPPORT - A100067 EW - GLIDER SUPPORT BYD GREEN - A100065 EX - GLIDER BUSHING BYD GREEN - A100066 GD - L BRACKET 66x66x127 - A100140 TC - SWING BEAM EXTENSION BRACKET-RIGHT - A100326 TB - SWING BEAM EXTENSION BRACKET-LEFT - A100325 TZ - L BRACKET 2.5x38x50x55 - A100340 - SWING HANGER - A4M00505...
Page 15
Parts Identification Accessories (NOT TO SCALE) DX - SLIDE BED 10' LIGHT GREEN - A100035 DJ - GLIDER ARM LIGHT GREEN - A100021 JV - HAND GRIP GREEN 816 c/c - A100134 DN - GLIDER SEAT DARK GREEN - A100025 FX - HAND GRIP METAL GREEN 381 c/c - A100118 (1) DT - SLIDE RAIL 10' TOP LEFT GREEN - A6P00485 EB - WINDOW FRAME GREEN 343x444.5 - A100044...
Page 16
Parts Identification Accessories (NOT TO SCALE) - BLUE HC ROCK #2 - A6P00040 - GREEN HC ROCK #1 - A6P00036 - GREEN HC ROCK #2 - A6P00037 - BLUE HC ROCK #1 - A6P00041 - RED HC ROCK #1 - A6P00038 - YELLOW HC ROCK #1 - A6P00042 - RED HC ROCK #2 - A6P00039 - YELLOW HC ROCK #2 - A6P00043...
PRE-ASSEMBLY STEP 1 - SORTING PARTS It is critical for ease of assembly that you take the time to sort and organize the wood and hardware. WOOD PARTS: • Organize wood parts by the three-digit, alpha-numeric number stamped on each board (ex. P01). •...
Page 18
PRE-ASSEMBLY STEP 2 - TOOLS REQUIRED Drill Attachments: Phillips Head Open End Wrenches 1/2" & 9/16" 1/8", 3/16", 3/8" & 7/16" Drill Bits 3/8" Drive Ratchet, 1/2" & 9/16" STD Sockets 1/2" & 9/16" Deep Sockets Phillips Screw Driver Cordless Drill or Electric Drill Rubber Mallet - Optional Claw Hammer...
Page 19
PRE-ASSEMBLY STEP 3 - CHOOSE YOUR ASSEMBLY METHOD There are several types of assembly instructions available to you. 1. Printed Assembly Manual included with your set 2. BILT APP - 3D interactive instructions 3. Combination of the Printed Manual and BILT APP (Note: Step numbers can differ between the two methods)
Page 28
- YELLOW HC ROCK #1 - A6P00042 - GREEN HC ROCK #1 - A6P00036 - BLUE HC ROCK #2 - A6P00040 - RED HC ROCK #1 - A6P00038 - GREEN HC ROCK #2 - A6P00037 - YELLOW HC ROCK #2 - A6P00043 - RED HC ROCK #2 - A6P00039 - BLUE HC ROCK #1 - A6P00041 ROCK WALL ASSEMBLY...
Page 33
BY - SWING HANGER QUICK LINK - H100097 EY - TUBING CAP GLIDER SUPPORT - A100067 EW - GLIDER SUPPORT BYD GREEN - A100065 EX - GLIDER BUSHING BYD GREEN - A100066 SWING BEAM ASSEMBLY STEP 5 NUT LOCK 5/16 (4 PLCS) BOLT WH 5/16x5 3/4...
STEP 1 - SLIDE QTY PART NUMBER DESCRIPTION H100074 T-NUT 5/16 H100115 BOLT WH 5/16x1/2 SLIDE SUPPORT BOARD - W100935 5/8"x3 3/8"x19 7/8" (16x86x505) (x1) A100035 SLIDE BED 10' LIGHT GREEN (x1) NOTE: TAKE NOTE OF SLIDE BED SURFACE FINISH, THE DULL SIDE WILL BE TOWARDS THE GROUND. PLACE SLIDE BRACE CENTERED ON THE BOTTOM (DULL SIDE) AND 1/2"...
Page 35
STEP 2 - SLIDE QTY PART NUMBER DESCRIPTION H100006 NUT BARREL WH 5/16x1 1/2 H100115 BOLT WH 5/16x1/2 A6P00486 SLIDE RAIL 10' TOP RIGHT GREEN (x1) A6P00484 SLIDE RAIL 10' BOTTOM RIGHT GREEN (x1) A6P00485 SLIDE RAIL 10' TOP LEFT GREEN A6P00483 (x1) SLIDE RAIL 10' BOTTOM LEFT GREEN...
Page 36
STEP 3 - SLIDE QTY PART NUMBER DESCRIPTION H100009 BOLT WH 5/16x1 1/4 A6P00487 SLIDE TUBE SUPPORT (x4) NOTE: INSERT THE (4) SLIDE SUPPORT TUBES INTO THEIR RESPECTIVE PILOT LOCATIONS (FIGURE 1). PLACE (1) SLIDE RAIL ASSEMBLY ON A FLAT SURFACE AND BEGIN INSERTING SLIDE BED AT THE BOTTOM OF THE SLIDE RAIL (FIGURE 2).
Page 37
STEP 4 - SLIDE NOTE: PLACE SECOND SLIDE RAIL ASSEMBLY OVER THE TOP OF THE SLIDE BED AND SLIDE SUPPORT TUBES. INSERT THE SLIDE BED AND SLIDE SUPPORT TUBES INTO THE SLIDE CAVITY. MAKE SURE SLIDE BED IS INSERTED WITHIN 1/8" (3mm) OF GROOVE BOTTOM. FAILURE TO INSERT SLIDE BED PROPERLY MAY RESULT IN INJURY OR AMPUTATION.
Page 38
STEP 5 - SLIDE QTY PART NUMBER DESCRIPTION H100009 BOLT WH 5/16x1 1/4 NOTE: USE 1 1/4" BOLTS TO FASTEN EACH SIDE OF THE SLIDE SUPPORT TUBES. TIP: HAVING A HELPER HOLD THE SLIDE ASSEMBLY TOGETHER WHILE YOU FASTEN WILL MAKE IT EASIER TO ASSEMBLE. (x4) BOLT - 1 1/4"...
Page 39
STEP 6 - SLIDE QTY PART NUMBER DESCRIPTION H100090 SCREW PFH 8x2 1/2 NOTE: USING AN 1/8" DRILL BIT, DRILL PILOT HOLES IN EACH INDENTATION ALONG EACH SIDE RAIL. THERE SHOULD BE 15 INDENTATIONS ON EACH RAIL. BE SURE TO DRILL THROUGH THE SLIDE RAIL AND THE SLIDE BED.
Page 60
TZ - L BRACKET 2.5x38x50x55 - A100340 STEP 21 CENTER BRACKETS ON THE BOARDS THEY ARE ATTACHED TO. SCREW TAPPING 14x3/4 SCREW TAPPING 14x3/4 (8 PLCS)
Page 106
FT - CHAIN GREEN 47" - A100096 DN - GLIDER SEAT DARK GREEN - A100025 EF - CHAIN GREEN 57" - A100047 DJ - GLIDER ARM LIGHT GREEN - A100021 DP - SWING SEAT GREEN - A100027 FA - QUICK LINK - A100069 STEP 67 TIGHTEN QUICK...
Page 107
- GROUND STAKE REBAR - A4M00527 Anchoring Instructions STEP 68 BOLT WH 5/16x1/2 TAP IN GROUND STAKES AT AN APPROXIMATE 45° ANGLE AT THE LOCATIONS SHOWN. USING GROUND STAKES AS A GUIDE, DRILL 7/16" DIA HOLES. NOTE: WASHER 1. YOU WILL NEED TO REMOVE SOME FLOOR BOARDS TO INSTALL THE GROUND STAKE LOCK EXT HARDWARE.
Limited Warranty. In addition, Backyard Discovery will replace any parts within the first 30 days from date of purchase found to be missing from or damaged in the original packaging.
