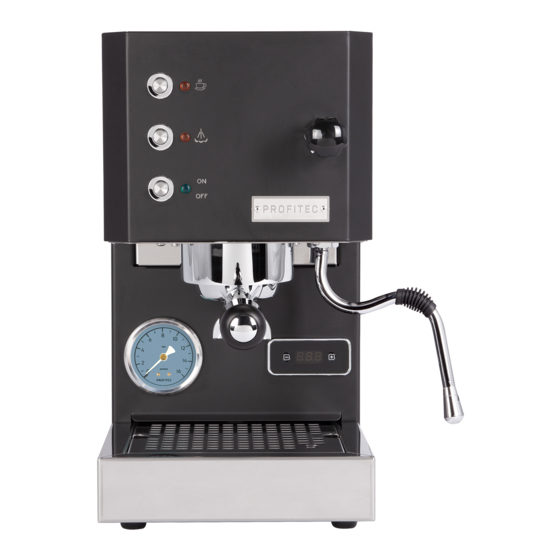

Profitec GO 10100 User Manual
  1. Manuals
  2. Brands
  3. Profitec Manuals
  4. Coffee Maker
  5. GO 10100
  6. User manual

Profitec GO 10100 User Manual

Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
G O
A r t . - N r . / i t e m n o : 1 0 1 0 0
B e d i e n u n g s a n l e i t u n g -
U s e r Ma n u a l

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the GO 10100 and is the answer not in the manual?

Questions and answers

Related Manuals for Profitec GO 10100

Summary of Contents for Profitec GO 10100

  • Page 1 A r t . - N r . / i t e m n o : 1 0 1 0 0 B e d i e n u n g s a n l e i t u n g - U s e r Ma n u a l...
  • Page 2 If you have any further questions or if you require any further information, please contact your local specialized dealer before starting up the espresso coffee machine. Please keep the instruction manual within reach for future reference. Profitec GmbH Profi-technische Produkte Industriestraße 57 - 61...

  • Page 3: Verwendete Symbole

    Verwendete Symbole Vorsicht! Wichtiger Sicherheitshinweis für den Bediener. Berücksichtigen Sie diese Hinweise, um Verletzungen zu vermeiden. Achtung! Wichtiger Hinweis zur korrekten Bedienung der Maschine. Used symbols Caution! Important notices on safety for the user. Pay attention to these notices to avoid injuries.

  • Page 4: Table Of Contents

    INHALT DEUTSCH Verwendete Symbole ..............................2 LIEFERUMFANG ..............................5 ALLGEMEINE HINWEISE ..........................5 Allgemeine Sicherheitshinweise ........................5 Bestimmungsgemäße Verwendung ......................6 GERÄTEBESCHREIBUNG ..........................6 Geräteteile ................................6 Schalter und Leuchtanzeigen ........................7 Technische Daten ............................. 7 INSTALLATION DER MASCHINE ........................7 Vorbereitung zur Installation.........................
  • Page 5 Preparation of the machine ........................24 Manual adjustment of the brewing pressure ..................25 PID-temperature control ..........................25 6.3.1 The PID menu ..............................26 PID programming............................26 6.4.1 Programming the temperature setting ....................26 6.4.2 Programming the "CLn" group cleaning mode ..................28 6.4.3 Programming the ECO mode ........................

  • Page 6: Lieferumfang

    DEUTSCH LIEFERUMFANG 1 Filterträger mit 2 Ausläufen 1 Tamper 1 Eintassensieb 1 Reinigungspinsel 1 Zweitassensieb 1 Bedienungsanleitung 1 Blindsieb 2. ALLGEMEINE HINWEISE 2.1 Allgemeine Sicherheitshinweise • Sicherstellen, dass die Gerätespannung auf dem Typenschild mit der Netzspannung übereinstimmt. • Anschluss der Maschine darf nur durch eine qualifizierte Fachkraft gemäß den in Kapitel 4 aufgeführten Hinweisen durchgeführt werden.

  • Page 7: Bestimmungsgemäße Verwendung

    DEUTSCH Autorisierte Service-Stellen finden Sie in unserer Händlersuche auf unser Internetseite unter www.profitec-espresso.com. Wichtig! Zum Schutz der Maschine vor Kalkschäden sollte Wasser mit einer Härte von max. 4° dH verwendet werden. Setzen Sie gegebenenfalls einen Wasserfilter/Wasserenthärter ein. Sollte dies nicht ausreichen, um eine Wasserhärte von bis 4°...

  • Page 8: Schalter Und Leuchtanzeigen

    DEUTSCH Vorsicht! Verletzungsgefahr: Folgende Geräteteile sind heiß oder können es werden: • Bereich des Drehventils für die Dampfentnahme • Dampfrohr • Brühgruppe • Filterträger • Gehäuse: Oberseite und Seitenteile 3.2 Schalter und Leuchtanzeigen Schalter Kaffee 2. Schalter Dampf 3. Ein/ Aus-Schalter 4.

  • Page 9: Erstinbetriebnahme

    DEUTSCH 5. ERSTINBETRIEBNAHME Lesen Sie vor Inbetriebnahme der Maschine die Bedienungsanleitung sorgfältig und vollständig durch. Vor der Inbetriebnahme überprüfen, dass • das Dampfventil geschlossen ist. • kein Schalter gedrückt ist • der Stecker nicht in die Steckdose eingesteckt ist. • die Wasserauffangschale richtig eingesetzt ist •...

  • Page 10: Manuelle Einstellung Des Brühdrucks

    DEUTSCH 6. Vor der ersten Kaffee-Zubereitung kurz den Kaffee-Schalter bei eingespanntem Filterträger betätigen und etwas heißes Wasser durchlaufen lassen. Dadurch wird der Filterträger optimal erwärmt. Der Filterträger sollte am besten in der Brühgruppe eingespannt bleiben, damit er immer warm bleibt. 6.2 Manuelle Einstellung des Brühdrucks Durch Drehen der Verstellschraube an der Tassenablage kann der Brühdruck von Ihnen selbst bestimmt, eingestellt oder verändert werden.

  • Page 11: Pid-Programmierung

    DEUTSCH 6.3.1 Das PID Menü Auswahl Modus Aktion Veränderung der Einstellung Menüreihenfolge Temperaturwert Temperaturwert wird erhöht. Temperatureinstellung Kessel Temperaturwert wird verringert. Temperaturwert wird erhöht. Temperatureinstellung Dampf Temperaturwert wird verringert. Programmierung in 30er Schritten. Einstellbare Zeit zwischen 0 bis ECO-Modus 600 min möglich. Programmierung in 10er Schritten zwischen 0 und 200.

  • Page 12: Programmierung Des Gruppenreinigungsmodus „Cln

    DEUTSCH Zur Abstimmung der Kaffee und Dampf Temperatur gehen Sie bitte wie folgt vor: Schalten Sie das Gerät ein, so dass der Kessel aktiviert ist. Die Temperatur des Kessels spielt zur Programmierung keine Rolle. Die Heizung bleibt während des Programmiervorgangs außer Betrieb.

  • Page 13: Programmierung Des Eco-Modus

    DEUTSCH Drücken Sie + und – gleichzeitig, es erscheint „t1“ auf dem Display. Drücken Sie so lange die – Taste, bis „CLn“ angezeigt wird. Drücken Sie + um ins CLn-Menü zu gelangen. Nun können Sie die Programmierung in 10er Schritten, zwischen 0 und 200, durch das Drücken von + und –...

  • Page 14: Programmierung Des Temperatur-Modus „O

    DEUTSCH 6.4.4 Programmierung des Temperatur-Modus „o“ Über das PID-Display haben Sie die Möglichkeit einzustellen, ob der Temperaturwert von t1 (Kaffeekessel) in °C oder in °F angezeigt wird. Um diese Einstellung vorzunehmen, gehen Sie bitte wie folgt vor: – Drücken Sie gleichzeitig, es erscheint „t1“...

  • Page 15: Dampfentnahme

    DEUTSCH 6.6 Dampfentnahme Die GO ermöglicht die Erzeugung von Dampf zum Erhitzen oder Aufschäumen von Flüssigkeiten, wie z.B. Milch oder Glühwein. Beachten Sie deshalb die untenstehenden Punkte, damit die Milch nicht durch zu lange Dampfentnahme zum Kochen gebracht wird, da sonst kein Milchschaum mehr erzeugt werden kann.

  • Page 16: Allgemeine Reinigung

    DEUTSCH 7.1 Allgemeine Reinigung Tägliche Reinigung: Reinigen Sie Filterträger, Siebe, Wasserbehälter und Wasserauffangschale täglich mit warmem Wasser und/oder einem lebensmittelechten Spülmittel. Bitte beachten Sie, dass die Filterträger, Tropfblech der Wasserauffangschale und der Wassertank nicht für die Spülmaschine geeignet sind. Säubern Sie die Duschplatte und die Gruppendichtung mit dem im Lieferumfang enthaltenen Pinsel im unteren Bereich der Kaffeebrühgruppe von sichtbarer Verschmutzung, ohne diese Teile zu entnehmen.
  • Page 17 DEUTSCH 3. Lösen Sie nun die Senkkopfschraube in der Mitte der Brühgruppe bzw. der Duschplatte mit einem Inbusschlüssel 3mm. 4. Entfernen Sie die Duschplatte sowie den Duschenhalter. 5. Unter dem Duschenhalter befindet sich ein dünner Dichtungsring, die Dichtung der Duschplatte. 6.

  • Page 18: Transport Und Lagerung

    DEUTSCH Reinigen Sie die Nut bevor Sie Setzen Sie die neue Setzen Sie den Dichtungsring die neue Gruppendichtung Gruppendichtung mit der wie in Abb.4 und das wieder einsetzen. angefasten Seite nach oben Duschensieb wieder ein und wieder ein so dass diese nicht befestigen Sie diese wieder mit mehr sichtbar ist.

  • Page 19: Entsorgung

    DEUTSCH 9. ENTSORGUNG WEEE Reg.-Nr.: DE 97592029 Dieses Produkt entspricht der EU-Richtlinie 2012/19/EU und ist laut Elektro- und Elektronikgerätegesetz (ElektroG) registriert. 10. CE-KONFORMITÄT Konformität Dieses Produkt entspricht folgenden EU-Richtlinien: • Niederspannungsrichtlinie: 2014/35/EU • Richtlinie über die Elektromagnetische Verträglichkeit (EMC): 2014/30/EU •...
  • Page 20 DEUTSCH Problem Mögliche Ursache Behebungsvorschläge Mahlung gröber stellen, Mahlung zu fein Kaffeemehl leichter anpressen, Brühdruck erhöhen Ca. 7 g – 9g pro Tasse Zuviel Kaffeemehl Kaffee “tröpfelt” nur verwenden Der Wassertank ist leer. Wassertank wieder befüllen Der Kessel ist leer vom Einen Flush vor der vorherigen Dampfen.

  • Page 21: Empfohlenes Zubehör

    DEUTSCH • Sobald die gewünschte Menge erreicht ist, die Dampfdüse kurz ganz in den Krug eintauchen und den Dampfhahn wieder nach oben stellen. • Milchproteine „schäumen“ bis ca. 65 °C. Ist dieser Temperaturpunkt überschritten, schäumt die Milch nicht mehr. • Ratschlag: Wenn die Milchaufschäumung beendet ist, den Krug ein klein wenig schütteln, damit die eventuell im Schaum vorhandenen großen Milchblasen an die Oberfläche kommen und der Schaum kompakt wird.

  • Page 22: Product Delivery

    See 1 for your specialized dealer’s contact details. Authorized service points can be found in our dealer search on www.profitec-espresso.com Translation of the original German user manual...

  • Page 23: Proper Use

    ENGLISH Important You should use water with a max. hardness of 4° dH in order to protect your machine from lime scale damage. When necessary, make use of a water softener / water filter cartridge to reach an adequate degree of hardness. If these measures are insufficient, a prophylactic descaling of the machine may be necessary.

  • Page 24: Buttons And Lights

    ENGLISH 3.2 Buttons and lights Coffee button 2. Steam button 3. On/Off button 4. Orange control lamp for coffee 5. Orange control lamp for heating 6. Green control lamp to indicate ON/OFF 3.3 Technical data Voltages: Frequency: EU: 230 V EU: 50 Hz UK: 230 V UK: 50 Hz...

  • Page 25: First Use

    ENGLISH FIRST USE Read the instruction manual carefully prior to operating the machine. Prior to starting the machine, check if: • the steam valve is closed. • the switch and buttons are not activated. • the power cord is disconnected. •...

  • Page 26: Manual Adjustment Of The Brewing Pressure

    ENGLISH 6.2 Manual adjustment of the brewing pressure You can individually adjust and change the brewing pressure by turning the adjusting screw, choosing a value between approx. 8.5 and 12 bar To adjust the brewing pressure, proceed as follows: Remove the cup warming tray, release some water out of the brew group by pressing the coffee button.

  • Page 27: The Pid Menu

    ENGLISH 6.3.1 The PID menu Select. Modes Action Attitude change menu sequence Temperature value Temperature value is increased. Boiler temp. setting Temperature value is decreased. Temperature value is increased. Steam temp. setting Temperature value is decreased. Programming in steps of 30. Adjustable time between 0 and 600 min possible.
  • Page 28 ENGLISH To adjust the temperature of the coffee boiler, please proceed as follows: Switch on the device so that the boiler is activated. The temperature of the boiler does not matter for programming. The heater is off during the programming procedure. 2.

  • Page 29: Programming The "Cln" Group Cleaning Mode

    ENGLISH 6.4.2 Programming the "CLn" group cleaning mode With the GO, you can program a reminder for the next brew group cleaning via the PID display. The default setting for the machine is set to 0, so no reminder is programmed yet. To program the cleaning reminder, please proceed as follows: Press + and - simultaneously, "t1"...

  • Page 30: Programming The Temperature Measuring Unit " O

    ENGLISH 6.4.4 Programming the temperature measuring unit “ o “ Via the PID display you can set whether the temperature is displayed in °C or in °F. To make this setting, please proceed as follows: Press + and - simultaneously, "t1" appears on the display. 2.

  • Page 31: Cleaning And Maintenance

    ENGLISH Repeat this process twice in intervals approx. 10 seconds each. Immerse the steam nozzle at the end of the steam dispenser into the milk. Now re-open the steam valve and heat or froth the liquid. Switch off the steam function. Caution! Always keep the steam nozzle underneath the surface of the liquid while heating or frothing to avoid injury from the steam.

  • Page 32: Brew Group Cleaning And Degreasing

    ENGLISH 7.2 Brew group cleaning and degreasing The brew group is easily cleaned with special brew group cleaning agents.The cleaning is carried out using the blind filter included in delivery. Follow the instructions as noted below: Heat up the machine. Place the blind filter into the portafilter.

  • Page 33: Transport And Warehousing

    ENGLISH Follow the steps as indicated below: Brew group at the beginning. Remove the countersunk screw in Remove the shower screen and the middle of the brewing unit. the shower plate. Remove the thin gasket of the Now the group gasket can be Remove the group gasket with a shower tray.

  • Page 34: Transport

    ENGLISH Caution! Keep packing out of reach of children! Important! Keep packing and packing material for possible transport! Do not discard! 8.2 Transport • Transport the machine in an upright postion, on a pallet if possible. • Do not tilt or turn the machine over. •...

  • Page 35: Troubleshooting

    ENGLISH Note: In the event of any changes made to the devices mentioned above without our express permission, this declaration of conformity will become invalid. TROUBLESHOOTING Problem Possible cause Troubleshooting Use a finer grind. Tamp the ground coffee more The grind is not fine enough. firmly.

  • Page 36: Recommended Accessories

    ENGLISH How to froth milk like a “barista”. • It is recommended to use cold, fresh milk with a fat content of 3.5 % or lower. If you prefer, use homogenized milk. • Use a metal frothing container with a minimum volume of 350 ml. The container should not be too wide.
  • Page 37 ENGLISH Tamper pad Milk jugs Translation of the original German user manual...
  • Page 38 P R O F I T E C G mb H I n d u s t r i e s t r a ß e 5 7 - 6 1 6 9 2 4 5 B a mme n t a l / H e i d e l b e r g D e u t s c h l a n d / G e r ma n y T e l .
