S&A CWFL-4000 User Manual

Dual temperatureanddual pump industrialchiller
Hide thumbs Also See for CWFL-4000:
Table of Contents

Advertisement

Quick Links

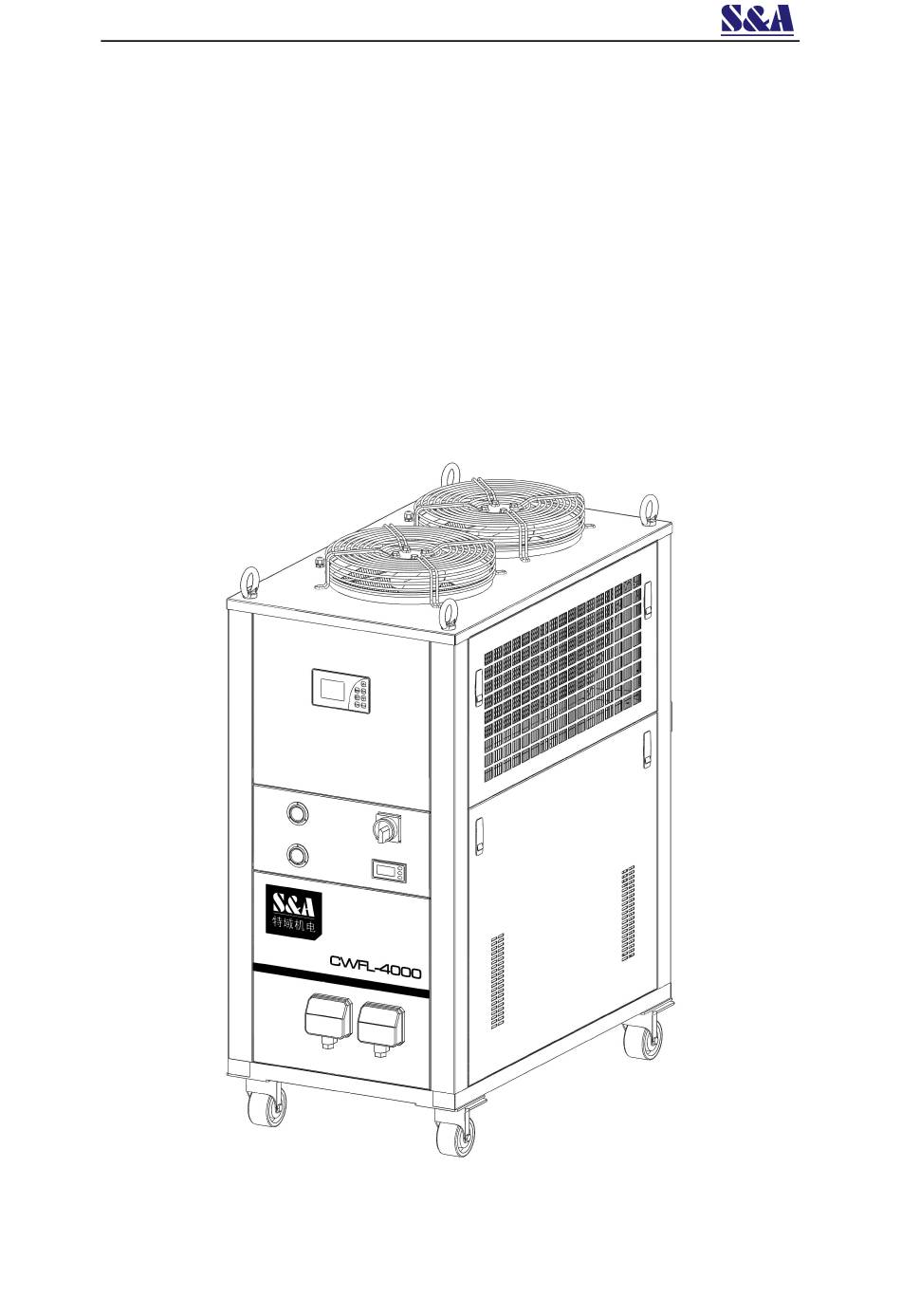

CWFL-4000
DUAL TEMPERATURE AND
DUAL PUMP INDUSTRIAL CHILLER
USER MANUAL

Advertisement

Chapters

Table of Contents
loading

Related Manuals for S&A CWFL-4000

Summary of Contents for S&A CWFL-4000

  • Page 1 CWFL-4000 DUAL TEMPERATURE AND DUAL PUMP INDUSTRIAL CHILLER USER MANUAL...

  • Page 2: Table Of Contents

    CWFL-4000 Series Contents <1> Cautions ----------------------------------------------------------------------------- 3 <2> Contour and parts introduction --------------------------------------------- 4 <3> Installation ------------------------------------------------------------------------- 5 <4> Unit introduction and parameters adjustment ------------------------- 6 <5> Conductivity meter(optional) ------------------------------------------------ 12 <6> Alarm and communication output ----------------------------------------- 12 <7> MODBUS RS-485 communication function ----------------------------- 13 <8>...

  • Page 3: 1> Cautions

    CWFL-4000 Series Thank using machine from GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD. Please read the installation instructions carefully before installing and operating and keep it properly. This installation instructions is not a quality assurance. GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD reserves the right to the interpretation of correction of typographical errors, improper mentioned information and product improvement.

  • Page 4: 2> Contour And Parts Introduction

    CWFL-4000 Series <2> Contour and parts introduction TEMPERATURE CONTROLLER POWER SWITCH HIGH TEMP PUMP LOW TEMP PUMP CONDUCTIVITY METER ALARM AND COMMUNICATION OUTPUT POWER AIR OUTLET AIR INLET WATER INLET (H) WATER OUTLET (H) WATER SUPPLY INLET WATER OUTLET (L)

  • Page 5: 3> Installation

    6. Adjust parameters of temperature controller. CWFL-4000 series use an new intelligent controller. It works in defaulted constant temperature control mode for the low temperature end with water temperature set at 25 ℃...

  • Page 6: 4> Unit Introduction And Parameters Adjustment

    CWFL-4000 Series <4> Unit introduction and parameters adjustment The unit use wire LCD temperature controller to realize more precise temperature control and stronger capacity of resisting disturbance. It supports MODBUS-485 communication with transmission distance up to 1.2km; (2) It has water line anti-icing function. Under standby condition, it functions when the room temperature is below 5℃;...
  • Page 7 CWFL-4000 Series show user input password interface. Input “168” by pressing ▲ or ▼, then press Set-button to enter into User menu to set the parameters. If the password is incorrect, it will quit the setting interface and turn to normal operation interface.
  • Page 8 CWFL-4000 Series 2. Detailed parameter setting is as below table Factory Register Order Code Set item Range Remark illustration setting address F10～F9 / Intelligent mode / Set temp. 0x0401 -20～40 Constant temp mode setup menu Temp. difference values -15～5 0x0402 of low temp 0.1～3.0...
  • Page 9 CWFL-4000 Series External input standby 0～180 Second 0x041a activation delay With conductivity ON / Conductivity alarm activation On off Without conductivity 0x041b setting Ultra-high conductivity alarm 0.5～100 μs/cm 0x041c setting value Relay NO/NC setting under NO-normally opened NO/NC 0x041d lower limit of conductivity...
  • Page 10 CWFL-4000 Series High temp. system E02 shown with Heater of the high temp. system Automatic clearing flow alarm alarm sound shut down Ultra-high room E03 shown with Each refrigeration part runs under Automatic clearing temp.alarm alarm sound usual procedures Low temp. system...
  • Page 11 CWFL-4000 Series The unit runs normally under set Ultra-low water level E19 shown with values; the water pump, compressor, Automatic clearing alarm alarm sound condenser fans and heater of the high/low temp. system shut down Exhaust temp. sensor E20 shown with...

  • Page 12: 5> Conductivity Meter(Optional)

    CWFL-4000 Series <5> Conductivity meter（Optional） (1) This machine is equipped with conductivity meter to monitor deionized water, detection range from 0.1-20μS. (2) Alarm signal output for deionized water of over standard conductivity values (optional). (3) Alarm indicating for deionized water of over standard conductivity values (optional).

  • Page 13: 7> Modbus Rs-485 Communication Function

    CWFL-4000 Series <7> MODBUS RS-485 communication function This system adapts salve mode of MODBUS-RTU communication,9600 baud rate, no parity checking,8 data bit,1 stop bit and support MODBUS-RTU 03 (Read Holding Registers) and 06 (Read Holding Registers) commands. Communication formats are as below: 1.
  • Page 14 CWFL-4000 Series Slave response Function code 1 bytes 0x86 Register address 2 bytes From 0x0400 to 0x044a Register value 2 bytes From 0x000 to 0xffff Error Error code 1 bytes 0x86 Exception code 1 bytes 01 or 02 or 03 or 04 For example: if the host’s sending address is 1, requests command of writing data...
  • Page 15 CWFL-4000 Series 4. Read only parameter（state） Read-only Register Description Bit definition address Bit7(MSb) Retain Retain Bit6 Retain Bit5 Retain Bit4 MSByte Retain Bit3 Bit2 Alarm output relay 0：Off 1：On Bit1 Conductivity lower limit relay 0：Off 1：On Bit0(LSb) High temp. heating rod 0：Off...
  • Page 16 CWFL-4000 Series Retain Bit7(MSb) Retain Bit6 Retain Bit5 Retain Bit4 MSByte Retain Bit3 Retain Bit2 Retain Bit1 Retain Bit0(LSb) Write administrator Bit7(MSb) 0：Correct 1：Error Alarm status parameter error 0x0802 （high 16-bit） Bit6 Write user parameter error 0：Correct 1：Error Ultra-high exhaust temp.

  • Page 17: 8> Specifications

    CWFL-4000 Series <8> Specifications CWFL-4000 Model CWFL-4000ET CWFL-4000FT Voltage AC 3P 380 V AC 3P 380 V Frequency 50 Hz 60 Hz Current 3.4~13.3A 3.4~13.3A 3.35 KW 4.1 KW Compressor power 4.58 HP 5.57 HP 1706 Btu/h+31049 Btu/h 1706 Btu/h+38214 Btu/h Refrigeration capacity 0.5 KW+9.1 KW...

  • Page 18: 9> Simple Troubleshooting

    CWFL-4000 Series <9> Simple troubleshooting Failure Failure Cause Approach Check and ensure the power interface Power cord is not plugged in place and the power plug is plugged in place and in good contact Open the electric box cover, check the...
  • Page 19 CWFL-4000 Series CWFL-4000 双温双泵系列工业冷水机 使用安装说明书...
  • Page 20 CWFL-4000 Series 目 录 一、使用注意事项 ----------------------------------------------------------------------- 21 二、外形及部件名称 -------------------------------------------------------------------- 22 三、安装说明 ----------------------------------------------------------------------------- 23 四、机组介绍与参数调整 -------------------------------------------------------------- 24 五、电导率表（选装） ---------------------------------------------------------------- 29 六、报警与通讯输出 ------------------------------------------------------------------- 29 七、MODBUS RS-485 通讯功能 --------------------------------------------------- 30 八、技术参数 ----------------------------------------------------------------------------- 33 九、简单故障处理 ----------------------------------------------------------------------- 34...

  • Page 21: 一、使用注意事项

    CWFL-4000 Series 感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装 说明书，并妥善保管。 本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的勘 误， 以及产品的改进， 均由广州特域机电有限公司随时做出解释， 恕不预先通知， 修正内容将编入再版使用安装说明书中。 一、使用注意事项 1、请确保电源插座接触良好并且地线可靠接地！ 2、请确保冷水机的工作电压稳定、正常！ 由于制冷压缩机对电源电压比较敏感， 我公司标准产品的正常工作电压为额 定电压±10％。如果确实需要更宽的工作电压范围，可以另行定制。 3、电源频率不匹配会导致机器损坏！ 请根据实际情况，使用 50Hz 或 60Hz 的机型。 4、为保护循环水泵，严禁无水运行！ 新机装箱前都排空了储水水箱， 请确保水箱注水后再开机， 否则水泵极易损 坏。当水箱水位在水位计绿色（NORMAL）范围以下时，冷却机制冷量会轻 微下降，请保证水箱水位在水位计的绿色（NORMAL）范围内。严禁使用循 环泵排水！ 5、请确保冷水机入风、出风通道顺畅！ 冷水机上面的出风口距离障碍物要留有 50cm 以上的距离，侧面的入风口 离障碍物要求距离在 30cm 以上。 6、入风口的滤网必须定期清洗！ 必须定期拆洗防尘网, 防尘网严重堵塞会引起冷水机故障。...

  • Page 22: 二、外形及部件名称

    CWFL-4000 Series 二、 外形及部件名称 温度控制器 电源开关 高温端水压表 低温端水压表 电导率表 报警与通讯输出 电源 出风口 入风口（滤网） 高温冷却水入口 高温冷却水出口 注水口 低温冷却水出口 低温冷却水入口 水位计 过滤器 溢水口 排水口...

  • Page 23: 三、安装说明

    CWFL-4000 Series 三、安装说明 冷水机安装使用非常简单，新机首次使用可按以下步骤进行： 1、打开包装，检查机器是否完好，附件是否齐备。 2、拧开机器注水口，加入冷却水。 加水时应同时观察水位计的水位慢慢加水，注意不要让水溢出！ 3、根据设备情况接好出水管、入水管。 4、插上电源线，打开电源开关。 （严禁无水开机！ ） （1）打开电源开关后，冷水机循环泵就开始工作了。新机第一次开机时管路中 会有较多的气泡导致机器偶尔流量报警，运行数分钟后就会恢复正常。 （2）第一次开机后，必须马上检查水管管路有无漏水。 （3）打开电源后，如果水温低于设定温度，机器的风扇等器件不工作是正常现 象。温控器会根据设定的控制参数自动控制压缩机、电磁阀、风扇等器件 的工作状态。 （4）由于压缩机等器件有一个较长的启动过程，根据不同的工况从几十秒到数 分钟不等，所以不要频繁开关机。 5、检查水箱水位。 新机开机后排空了水管中的空气，水箱水位会略有下降，为了保持水位在 绿色区域，可以再次适量加水。观察并记下当前的水位情况，等冷水机运行 一段时间后再次观察水位计，如果水位下降明显，就要再次检查水管管路的 渗漏情况。 6、调整温控器参数。 CWFL-4000 双温双泵系列冷水机使用的智能温控器， 低温端出厂设置为恒 温控制模式，水温设定为 25℃，用户可以根据需要调整。高温端为智能控制 模式，它会根据室温的变化自动调整控制参数。 一般情况下，不需要调整控制参数，如确实必要的，可参考第 24 页《机 组介绍与参数调整》 。...

  • Page 24: 四、机组介绍与参数调整

    CWFL-4000 Series 四、机组介绍与参数调整 (1) 机组采用线控式液晶显示温度控制器，能实现更精准的温度控制，具有 更好的抗干扰能力。 支持 MODBUS-485 通讯， 最远传输距离可达 1200 米。 (2) 具有防水路结冰功能。待机状态下，当气温低于 5 度时，此功能启动。 (3) 具有水箱加热功能。 (4) 具有实时水路流量监控功能。 (5) 具有实时电导率监控功能。 1、温控器面板操作及参数设置 （1）使用液晶屏显示，七个按键用于系统操作，分别为语言切换键（Lang） 、 ） 、设置键（Set） 、快速设置键（Quick Set） 、 ▲ ▼ 上键（ ） 、下键（ ） 、电源键（ 退出键（Quit） 。关机需要长按电源键三秒，其他操作都是短按按键即可。显示 界面如下：...
  • Page 25 CWFL-4000 Series 在用户设置菜单下，在显示参数项界面，使用上、下键，可以进行参数项的 切换， 如需对参数进行修改， 按“set”键进入参数值， 按上、 下键进行参数值调整， 再按“set”键保存参数值并返回参数界面，按“quit”键，退出用户设置界面，无按 键操作 15 秒后，系统自动退出设置界面，同时保存修改好的参数。 （4）查看历史故障记录：在正常运行状态下，按住“set”键+上键 5 秒以上，进 入密码输入界面，输入密码“123”，按“set” 键确定，如密码正确进入故障查看状 态，如密码错误，则退出。系统进入故障记录查看，系统显示第 1 个故障记录及 代码，按上、上键可翻看故障记录，按“quit”键可以退出故障查看状态。 ”电源键 10 秒以 （5）恢复出厂参数设置：在正常运行状态下，长按“set”键+“ 上，弹出密码输入界面，按“▲”键输入密码“615”，再按“Set”键，如密码正确， 则进入管理员设置参数恢复功能，恢复成功后，界面显示“参数恢复成功”，2 秒 后转入运行状态；如密码错误，则退出密码输入界面，转入正常运行状态。 （6）机组运行状态查询：同时按“quick set”键+上键并松手，界面显示压缩机、 水泵等运行状态和室温排气温度等参数，按上下键翻页。显示 5 秒后自动退出。 （7）时钟调整：在正常运行状态下，长按“quick set”键 5 秒以上，进入时钟调 整界面，时间年闪烁，用上下键调整年，按“quick set”键确认年，小时闪烁，用...
  • Page 26 CWFL-4000 Series 2、具体参数设置如下表 寄存器 次序 代码 设定项目 范围 出厂设定 备注 说明 地址 F10～F9/-20～40 智能模式 / 恒温模式 0x0401 设定温度 低温 -15～5 0x0402 温差数值 系统 0.1～3.0 分辨率 0.1 度 设置 0x0403 制冷回差 菜单 0～1 0 恒温、1 智能 0x0404 控制方式 F10～F9/-20～40 0x0405 设定温度...
  • Page 27 CWFL-4000 Series 注意： （1）在参数设定状态时，系统按原参数运行； （2） 恒温控制模式时 （即“F4”或“F8”设为 0） ， 水温对应由“F1” “F5”参数控制； （3）智能控制模式时（即“F4”或“F8”设为 1） ，水温会根据气温变化自动调整。 其温差对应由“F2” “F6”参数控制。 （4）冷水机的低温端与高温端可设置不同控制模式。 3、故障报警处理方式 报警时，液晶显示屏的右上角会显示报警故障代码。在温控器报警状态下， 按任意键均可停止报警蜂鸣器声响，但报警显示要等到报警条件消除后才停止。 4、故障代码表 故障 意义 报警现象 报警动作 消除方式 代码 主板和操作面板联 显示 E00 有报警声 通讯故障报警 无 接正常后自动消除 关闭压缩机、冷凝风机、 显示 E01 有报警声 低温系统流量报警 自动消除...
  • Page 28 CWFL-4000 Series 高温系统水温传感器故 显示 E16 有报警声 关闭高温系统水泵和发热棒 自动消除 障报警 显示 E17 有报警声 电导率超高报警 各制冷部件按正常逻辑运行 自动消除 显示 E18 有报警声 电导率超低报警 各制冷部件按正常逻辑运行 自动消除 机组正常运行设定值后关闭水泵、 显示 E19 有报警声 水位超低报警 自动消除 压缩机、冷凝风机、高低温发热棒 排气温度传感器故障报 显示 E20 有报警声 各制冷部件按正常逻辑运行 自动消除 警 显示 E21 有报警声 排气温度超高报警 各制冷部件按正常逻辑运行...

  • Page 29: 五、电导率表（选装

    CWFL-4000 Series 五、电导率表（选装） （1）机组装有电导率表，可监测去离子水的电导率，监测范围在 0.1-20 微西 门子。 （2）去离子水电导率超标报警信号输出（可选） 。 （3）去离子水电导率超标报警提示（可选） 。 六、报警与通讯输出 为了保证在冷水机出现异常情况时不影响设备的安全， 冷水机设有报警保护 功能。 1、报警及 MODBUS RS-485 通讯输出接线示意图 2、报警信号工作状态表 温度控制器 输出端口 输出端口 机组状态 说明 H1、H2 H1、H3 内置报警器 正常工作 不响 断路 导通 E00、E01、E08、E09、 响 导通 断路 E10、E12、E13、E15 E02、E03、E11、E14、E16、 响 断路...

  • Page 30: 七、Modbus Rs-485 通讯功能

    CWFL-4000 Series 七、MODBUS RS-485 通讯功能 本系统采用 MODBUS-RTU 通讯从机模式，波特率 9600，无奇偶校验，8 位数据位， 1 位停止位， 支持 MODBUS-RTU 命令 03 （读保持寄存器） ， 06 （写 单个寄存器）通讯格式如下 1、03 命令格式 主机发送命令 1 个字节 0x03 功能码 2 个字节 0x0400 至 0x044a,0x0100 至 0x0108,0x0800 至 0x0803 起始地址 2 个字节...
  • Page 31 CWFL-4000 Series 从机响应：01 06 00 02 00 03 XX YY。其中，01 为从机地址，06 为功能码， 00 02 为寄存器地址，00 03 为要写入的数据，XX YY 为 CRC 校验码。 如果数据错误或通讯异常，发送 01 86 02 XX YY。 3、只读参数（传感器、电流） 只读 数据 有/无 寄存器地址 描述 范围 默认 单位 分辨率 符号 0x0100 -25 ~ 100 0.1/bit...
  • Page 32 CWFL-4000 Series Bit0(LSb) 保留 Bit7(MSb) 保留 Bit6 保留 Bit5 0：无输入 1：有输入 外部输入 Bit4 0：无输入 1：有输入 冷媒低压 LSByte Bit3 0：无输入 1：有输入 冷媒高压 Bit2 备用 2 0：无输入 1：有输入 备用 1 0：无输入 1：有输入 Bit1 Bit0(LSb) 0：无输入 1：有输入 水位 Bit7(MSb) 保留 Bit6 保留 Bit5 保留...

  • Page 33: 八、技术参数

    CWFL-4000 Series 八、技术参数 CWFL-4000 CWFL-4000ET CWFL-4000FT 型号 AC 3P 380 V AC 3P 380 V 工作电压 50 Hz 60HZ 工作频率 3.4~13.3A 3.4~13.3A 工作电流 3.35 KW 4.1KW 压缩机功率 4.58 HP 5.57HP 1706 Btu/h+31049 Btu/h 1706 Btu/h+38214 Btu/h 0.5 KW+9.1 KW 0.5 KW+11.2 KW 制冷量...

  • Page 34: 九、简单故障处理

    CWFL-4000 Series 九、简单故障处理 故障现象 故障原因 处理方法 检查电源接口，电源线插头是否接 电源线接触不好 插到位，接触良好 打开机器内部的电箱盖，检查保险 开机不通电 管，必要时换上备用保险管，并检 保险管熔断 查电源电压是否稳定，检查电源接 口，电源线是否接触良好 流量报警（温控器面板显示 E01 或 检查水位计显示窗，加水到水位显 E02） 、用水管直接连接出水口、入 储水箱水位过低 示的绿色区域；并检查水循环管路 水口没有水流 有无漏水 连接设备使用时流量报警（温控器 面板显示 E01 或 E02） 、 但用水管直 水循环管路有堵塞或水管折弯 检查水循环管路 接连接出水口、入水口时有水流， 变形 不报警 防尘网堵塞，散热不良 定期拆下防尘网清洗 出风口或入风口通风不良...
