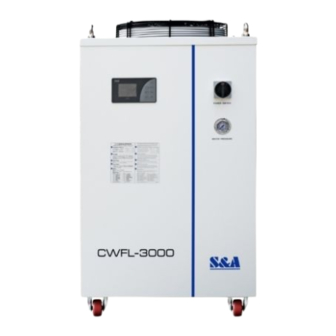

S&A CWFL-3000 User Manual

Fiber laser special chiller
Hide thumbs Also See for CWFL-3000:
Table of Contents

Advertisement

Quick Links

CWFL-3000
FIBER LASER SPECIAL CHILLER
USER MANUAL

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the CWFL-3000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for S&A CWFL-3000

Summary of Contents for S&A CWFL-3000

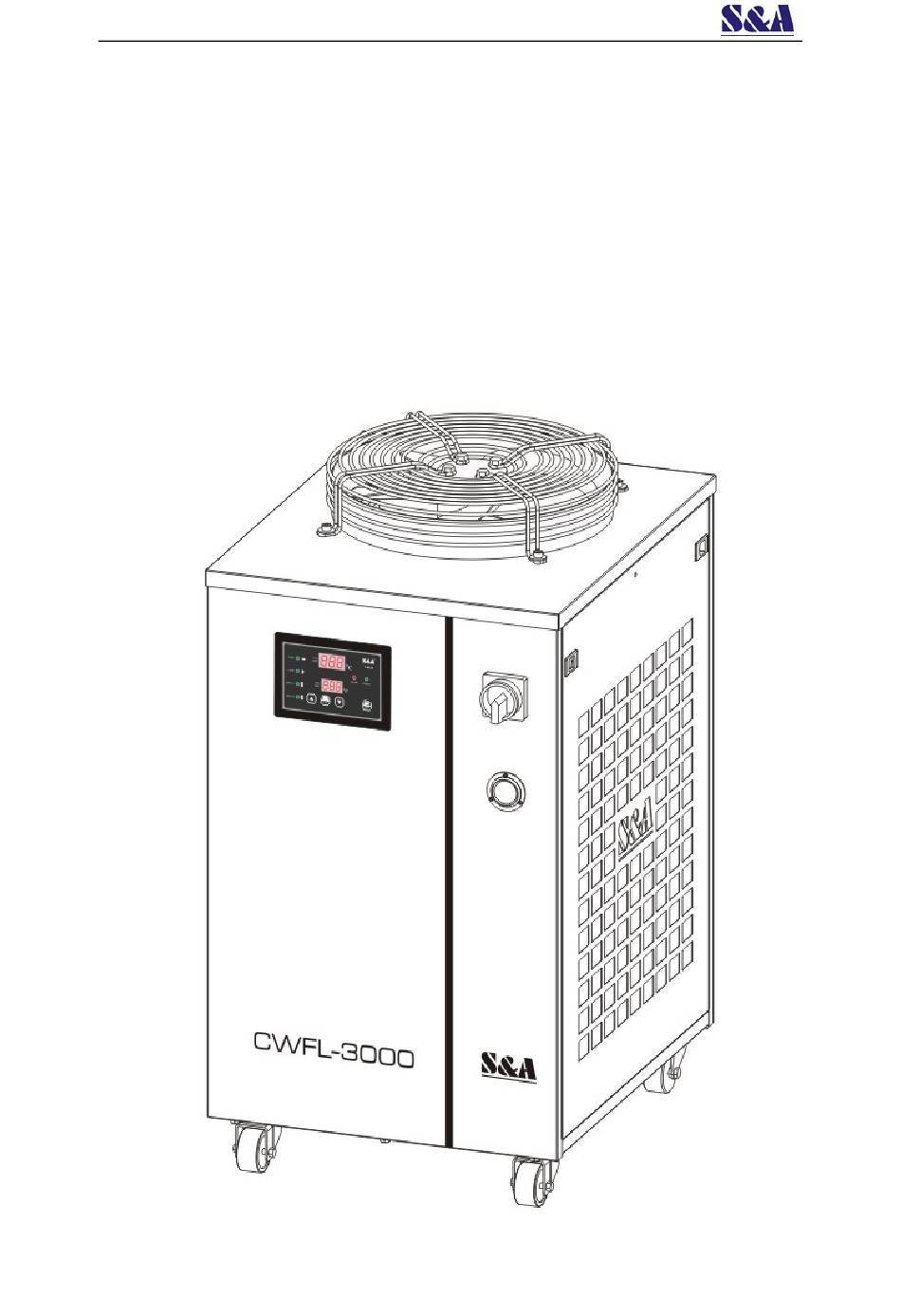

  • Page 1 CWFL-3000 FIBER LASER SPECIAL CHILLER USER MANUAL...

  • Page 2: Table Of Contents

    CWFL-3000 Series Contents <1> Cautions ----------------------------------------------------------------------------- 3 <2> Contour and parts introduction --------------------------------------------- 4 <3> Installation ------------------------------------------------------------------------- 5 <4> Unit introduction and parameters adjustment ------------------------- 6 <5> Alarm and communication output ------------------------------------------- 11 <6> MODBUS RS-485 communication function ----------------------------- 12...

  • Page 3: 1> Cautions

    CWFL-3000 Series Thank using machine from GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD. Please read the installation instructions carefully before installing and operating and keep it properly. This installation instructions is not a quality assurance. GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD reserves the right to the interpretation of correction of typographical errors, improper mentioned information and product improvement.

  • Page 4: 2> Contour And Parts Introduction

    CWFL-3000 Series <2> Contour and parts introduction TEMPERATURE CONTROLLER POWER SWITCH WATER PRESSURE GAUGE AIR OUTLET WATER INLET (H) WATER OUTLET (H) WATER SUPPLY INLET WATER INLET (L) WATER OUTLET (L) AIR INLET WATER LEVEL GAUGE (FILTER GAUZE) FILTER ALARM OUTPUT...

  • Page 5: 3> Installation

    6. Adjust parameters of temperature controller. CWFL-3000 series use an new intelligent controller. It works in defaulted constant temperature control mode for the low temperature end with water temperature set at 25℃ which can be adjusted as needed. The high temperature end works in intelligent control mode and it will self-adjust controlling parameters according to the ambient temperature changes.

  • Page 6: 4> Unit Introduction And Parameters Adjustment

    CWFL-3000 Series <4> Unit introduction and parameters adjustment Default setting of T-803 new model intelligent temperature controller is Intelligent temperature mode ,water temperature is setting 25℃, customer could adjust the temperature according to requirement. 1.Temperature controller panel introduction 2. Power on / off operation In power-on status, the power indicator is on, and press “on/off”to control the on...
  • Page 7 CWFL-3000 Series prompting password input. Press “up” or “down”to enter password. Press “menu”to switch to the second and the third digit to enter password respectively. After inputting correct password, press “confirm”to enter related parameter setting. At this time, the digital tube ① indicates the related parameter code while digital tube ②...
  • Page 8 CWFL-3000 Series Three phase detection 0-Disable ; 1-Enable 40059 enable Compressor overload 0~30.0 40060 current Pump overload current 0~30.0 40061 Upper limit alarm of low 20.0~60.0 ℃ 35.0 40062 temperature circuit Lower limit alarm of low -19.9~20.0 40063 ℃ temperature circuit Upper limit alarm of 25.0~70.0...
  • Page 9 CWFL-3000 Series Water temperature following upper limit 25.0~50.0 ℃ 35.0 40080 high temperature circuit Water temperature following lower limit of 0.0~30.0 ℃ 20.0 40081 high temperature circuit Standby antifreeze 0-Disable ; 1-Enable 40082 enable Standby antifreeze 0.0~20.0 ℃ 40083 temperature 0-Single temperature type;...
  • Page 10 CWFL-3000 Series 4.Error code able When failure occurs, the output stops and gives alarm signal with error code displayed and flashing. Item No. error code Fault name ambient temperature sensor failure water temperature sensor failure of low temperature circuit water temperature sensor failure of high temperature circuit...

  • Page 11: 5> Alarm And Communication Output

    CWFL-3000 Series <5> Alarm and communication output For ensuring the equipment will not be damaged when abnormal condition occurs in the chiller, it has alarm protection function. 1. Alarm and MODBUS RS-485 communication output wiring diagram. 2. Working condition table of alarm signal...

  • Page 12: 6> Modbus Rs-485 Communication Function

    CWFL-3000 Series <6> MODBUS RS-485 communication function This system adopts MODBUS-RTU communication slave mode, baud rate 9600, no parity, 8 data bits, 1 stop bit, and supports MODBUS-RTU command. Parameter Value address Description Remarks Attributes range (decimal) Bit0: alarm Bit1: Heating of low temperature circuit...
  • Page 13 CWFL-3000 Series 13 ： Flow rate protection of low temperature circuit 14 ： Flow rate protection of high temperature circuit 16： Pump overload 17：Lower flow rate limit protection of low temperature circuit 18：Lower flow rate limit protection of high temperature circuit 19：...

  • Page 14: 7> Simple Troubleshooting

    CWFL-3000 Series <7> Simple troubleshooting Phenomenon Reason Solution Power cord is not Check and ensure the power interface plugged in place. and the power plug are well plugged. No power after turned on Replace fuse tube that in the electric Fuse burnt-out.
  • Page 15 CWFL-3000 Series CWFL-3000 光纤激光器专用冷水机 使用安装说明书...
  • Page 16 CWFL-3000 Series 目 录 一、使用注意事项 ----------------------------------------------------------------------- 17 二、外形及部件名称 -------------------------------------------------------------------- 18 三、安装说明 ----------------------------------------------------------------------------- 19 四、机组介绍与参数调整 -------------------------------------------------------------- 20 五、报警与通讯输出 ------------------------------------------------------------------- 23 六、MODBUS RS-485 通讯功能 --------------------------------------------------- 24 七、简单故障处理 ----------------------------------------------------------------------- 25...

  • Page 17: 一、使用注意事项

    CWFL-3000 Series 感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装说 明书，并妥善保管。 本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的勘 误，以及产品的改进，均由广州特域机电有限公司随时做出解释，恕不预先通 知，修正内容将编入再版使用安装说明书中。 一、使用注意事项 1、请确保电源插座接触良好并且地线可靠接地！ 2、请确保冷水机的工作电压稳定、正常！ 由于制冷压缩机对电源电压比较敏感， 我公司标准产品的正常工作电压为额 定电压±10％。如果确实需要更宽的工作电压范围，可以另行定制。 3、电源频率不匹配会导致机器损坏！ 请根据实际情况，使用 50Hz 或 60Hz 的机型。 4、为保护循环水泵，严禁无水运行！ 新机装箱前都排空了储水水箱， 请确保水箱注水后再开机， 否则水泵极易损 坏。当水箱水位在水位计绿色（NORMAL）范围以下时，冷却机制冷量会轻 微下降，请保证水箱水位在水位计的绿色（NORMAL）范围内。严禁使用循 环泵排水！ 5、请确保冷水机入风、出风通道顺畅！ 冷水机上面的出风口距离障碍物要留有 50cm 以上的距离，侧面的入风口 离障碍物要求距离在 30cm 以上。 6、入风口的滤网必须定期清洗！ 必须定期拆洗防尘网, 防尘网严重堵塞会引起冷水机故障。 7、请注意冷凝水的影响！ 当水温低于环境温度，并且环境湿度较大时， 循环水管与被冷却器件表面会...

  • Page 18: 二、外形及部件名称

    CWFL-3000 Series 二、 外形及部件名称 温度控制器 电源开关 水压表 出风口 高温冷却水入口 高温冷却水出口 注水口 低温冷却水入口 低温冷却水出口 入风口（滤网） 水位计 过滤器 流量报警输出 排水口 电源...

  • Page 19: 三、安装说明

    CWFL-3000 Series 三、 安装说明 冷水机安装使用非常简单，新机首次使用可按以下步骤进行： 1、打开包装，检查机器是否完好，附件是否齐备。 2、拧开机器注水口，加入冷却水。 加水时应同时观察水位计的水位慢慢加水，注意不要让水溢出！ 3、根据设备情况接好出水管、入水管。 4、插上电源线，打开电源开关。 （严禁无水开机！ ） （1）打开电源开关后，水泵会立即启动。如果温度控制器上显示窗显示“E08” 或“E09”故障，请调整三相电源的接线顺序。 （2）新机第一次开机时管路中会有较多的气泡导致机器偶尔流量报警，水泵连 续运行数分钟后就会恢复正常。 （3）第一次开机后，必须马上检查水管管路有无漏水。 （4） 按温控器开关键启动制冷系统后 （运行指示灯亮） ， 如果水温低于设定温度， 机器的风扇等器件不工作是正常现象。温控器会根据设定的控制参数自动 控制压缩机、电磁阀、风扇等器件的工作状态。 （5）由于压缩机等器件有一个较长的启动过程，根据不同的工况从几十秒到数 分钟不等，所以不要频繁启停冷水机。 5、检查水箱水位。 新机开机后排空了水管中的空气，水箱水位会略有下降，为了保持水位在 绿色区域，可以再次适量加水。观察并记下当前的水位情况，等冷水机运行 一段时间后再次观察水位计，如果水位下降明显，就要再次检查水管管路的 渗漏情况。 6、调整温控器参数。 CWFL-3000 双温单泵系列冷水机使用的智能温控器低温端出厂设置为恒 温控制模式，水温设定为 25℃，用户可以根据需要调整。高温端为智能控制 模式，它会根据室温的变化自动调整控制参数。 一般情况下，不需要调整控制参数，如确实必要的，可参考第 20 页《机...

  • Page 20: 四、机组介绍与参数调整

    CWFL-3000 Series 四、机组介绍与参数调整 T-803A 新型智能控制器出厂设定为恒温温控模式，水温设定为 25℃，用 户可以根据需要调整。 1、温度控制器面板介绍 2、开关机操作 系统上电，电源指示灯亮，按“开/关”键控制系统开和关。开机时，单温状态 数码管①显示低温实际水温，数码管②显示低温设定水温。关机时数码管②显 示“OFF” 3、参数设置 （1）系统参数设置 待机状态下持续按住“上” “下”组合键 5 秒后，此时进入地址设置，数码管① 显示设置参数代号，数码管②显示设定值，按“上”或“下”可调整设定值。 设置完毕后按 “确认”键确认并退出 （2）用户参数设置 开机状态下持续按住“菜单”键 3 秒后，此时进入温度设置，数码管①显示设 置参数代号，数码管②显示设定值，按“上”或“下”可调整设定值，按“菜 单”键切换至下一项参数设置。参数设置完毕后按“确认”键确认并退出 （3）管理员参数，PID 参数及传感器参数设置 待机状态下持续按住“菜单”键 5 秒后，此时数码管①显示“cod” ，数码管② 显示“000”且百位闪烁提示输入密码，按“上”或“下”键输入密码，按“菜 单”键切换至十位个位输入。输入正确的密码后按“确认”键进入对应的参数 设置。同时数码管①显示对应设置参数代号，数码管②显示设定值。按“上” 或“下”可调整设定值，按“菜单”键切换至下一项参数设置。参数设置完毕 后按“确认”键确认并退出。若输入密码错误立即退出设置。...
  • Page 21 CWFL-3000 Series （4）密码表 参数类别 密码 管理员参数 PID 参数 传感器参数 恢复出厂值 （5）参数设置表 参数类别 序号 参数名称 设置范围 单位 出厂设定 参数地址 -19.9~50.0 25.0 40047 低温设置温度 ℃ -5.0~8.0 40048 低温加热回差 ℃ 压缩机启动温差 0.1~8.0 ℃ 40049 压缩机停止温差 0.0~8.0 ℃ 40050 低温跟随温差 -19.9~20.0 ℃ -2.0 40051 0-恒温模式；1-智能模式...
  • Page 22 CWFL-3000 Series 0.0~30.0 20.0 40081 高温水温跟随下限 ℃ 0-禁用；1-启用 40082 待机防冻使能 0.0~20.0 40083 待机防冻温度 ℃ 1-单温型；2-双温型 40084 机型选择 1~600 40085 液位超低延时 秒 0~99 40086 状态转换延时 秒 低温 PID 使能 0-禁用；1-启用 40087 低温 PID 输出周期 0.1~40.0 秒 10.0 40088 低温 PID 积分周期...

  • Page 23: 五、报警与通讯输出

    CWFL-3000 Series 5、温度电流查询 开机状态下按上下键可查询压缩机运行电流及水箱温度， 数码管②显示查询的部 位，数码管①显示查询的值。若 5 秒内未按下任何键则自动回到显示水温及设定 温度状态 CH1 ----- 低温水温度(℃) CH2 ----- 高温水温度(℃) CH3 ----- 低温水流量(L/Min) CH4 ----- 高温水流量(L/Min) CH5 ----- 压缩机电流(A) CH6 ----- 泵浦电流(A) CH7 ----- 环境温度(℃) 五、报警与通讯输出 为了保证在冷水机出现异常情况时不影响设备的安全，冷水机设有报警保护 功能。 1、报警及 MODBUS RS-485 通讯输出接线示意图 2、报警信号工作状态表 系统指示 输出端口...

  • Page 24: 六、Modbus Rs-485 通讯功能

    CWFL-3000 Series 六、MODBUS RS-485 通讯功能 本系统采用 MODBUS-RTU 通讯从机模式，波特率 9600，无奇偶校验，8 位数 据位，1 位停止位，支持 MODBUS-RTU 命令。 参数地址 描述 值域 备注 属性 (十进制) Bit0:压缩机 Bit1:低温加热 Bit2:泵浦 Bit3:制冷阀/高温制冷 00000 输出开关量 Bit4:制热阀/冷媒阀 Bit5:告警 Bit6: Bit7:高温加热 Bit0: 低温流量开关 Bit1: 低压开关 10000 输入开关量 Bit2: 高压开关 Bit3: 高温流量开关...

  • Page 25: 七、简单故障处理

    CWFL-3000 Series 54：低温水温下限告警 40030 系统运行时间 无符号整数 40034 压缩机运行时间 无符号整数 1~125 40039 本机地址 30000 低温端温度 30001 高温端温度 30002 低温流量 30003 高温流量 30004 压缩机电流 30005 泵浦电流 30006 环境温度 七、简单故障处理 故障现象 故障原因 处理方法 检查电源接口，电源线插头是 电源线接触不好 否接插到位，接触良好 开机不通电 更换机器后面电源接口内保险 保险管熔断 管 检查水位计显示窗，加水到水 流量报警， 用水管直接连接出...
