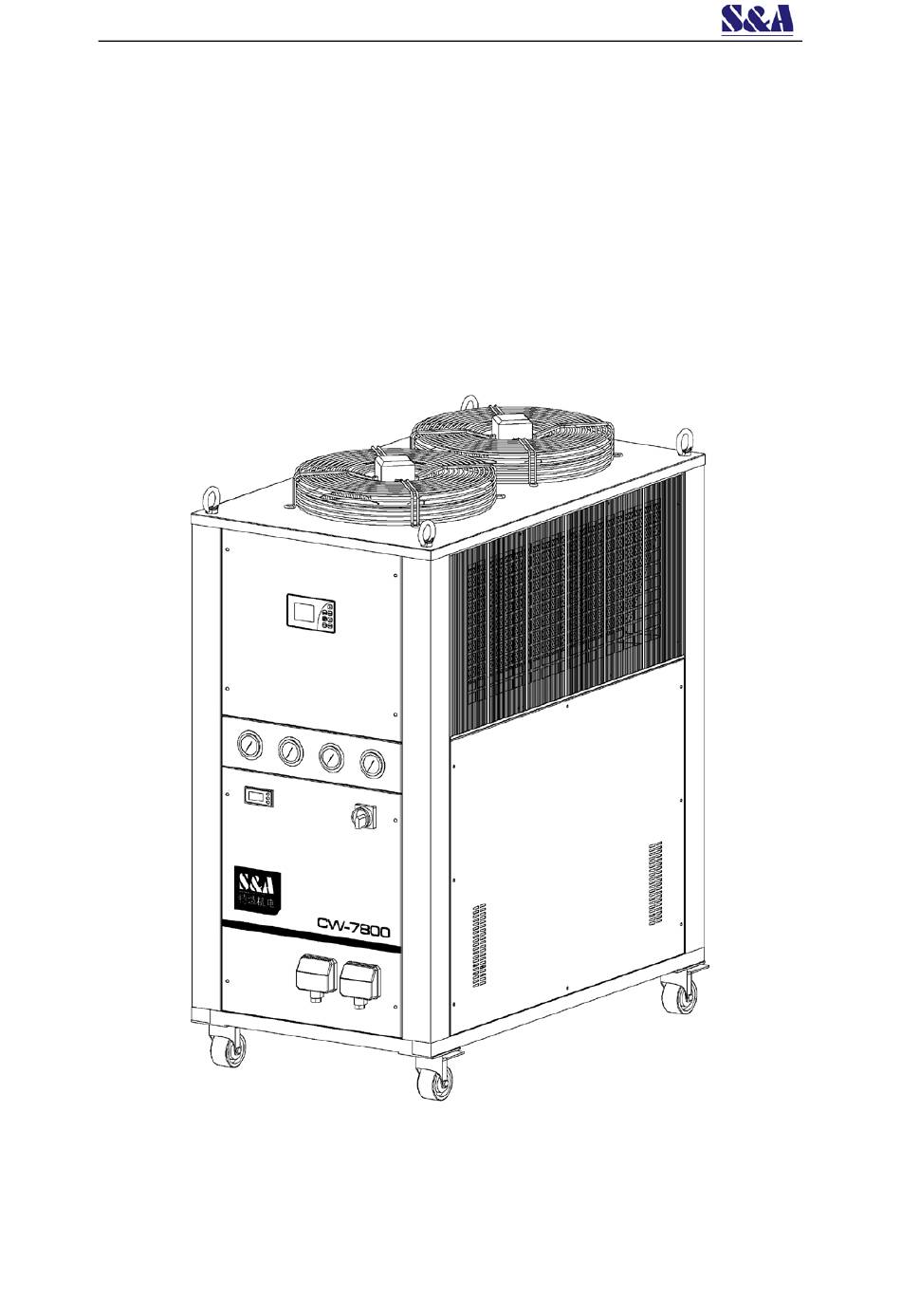

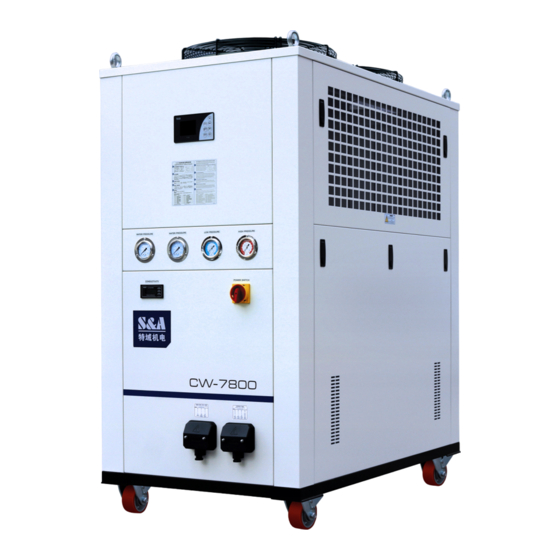

- Page 1 CW-7800 INDUSTRIAL CHILLER USER MANUAL...
-
Page 2: Table Of Contents
CW-7800 Series Contents <1> Cautions ----------------------------------------------------------------------- <2> Contour and parts introduction ---------------------------------------- 4 <3> Installation -------------------------------------------------------------------- <4> Unit introduction and parameters adjustment -------------------- <5> Conductivity meter（Optional） --------------------------------------- 12 <6> Alarm signal and output terminal ------------------------------------- <7> Specifications ---------------------------------------------------------------- 13 <8> Simple troubleshooting --------------------------------------------------- 14... -
Page 3: 1> Cautions
CW-7800 Series Thank using machine from GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD. Please read the installation instructions carefully before installing and operating and keep it properly. This installation instructions is not a quality assurance. GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD reserves the right to the interpretation of correction of typographical errors, improper mentioned information and product improvement. -
Page 4: 2> Contour And Parts Introduction
CW-7800 Series <2> Contour and parts introduction TEMPERATURE CONTROLLER HIGH TEMP PUMP LOW TEMP PUMP CONDUCTIVITY METER LOW PRESSURE POWER SWITCH HIGH PRESSURE ALARM SIGNAL OUTPUT PORT POWER AIR OUTLET AIR INLET WATER INLET (H) WATER OUTLET (H) WATER INLET (L) -
Page 5: 3> Installation
6. Adjust parameters of temperature controller. CW-7800 series use an new intelligent controller. It works in defaulted constant temperature control mode for the low temperature end with water temperature set at 25℃... -
Page 6: 4> Unit Introduction And Parameters Adjustment
CW-7800 Series <4> Unit introduction and parameters adjustment (1) The unit use wire LCD temperature controller to realize more precise temperature control and stronger capacity of resisting disturbance. It supports MODBUS-485 communication with transmission distance up to 1.2km; (2) It has water line anti-icing function. Under standby condition, it functions when the room temperature is below 5℃;... - Page 7 CW-7800 Series The default password 168 must be kept well. The user menu can not be accessed if the password is forgotten and no backup password is available. Under user menu, in parameter items interface, press ² or ¼ to switch the items.
- Page 8 CW-7800 Series 2. Detailed parameter setting is as below table: Factory Order Code Set item Range Remark setting Intelligent mode / Set temp. F7～F6/-20～40 Constant temp mode Temp. difference values -15～5 0.1 resolution Cooling hysteresis 0.1～3.0 ratio 0 Constant, 1 Way of control 0～1...
- Page 9 CW-7800 Series Flow alarm delay 0～180 Second 0.1 resolution Heating hysteresis 0～10 ratio Water pump stop delay 0～180 Second Startup delay 0～180 Second Compressor activate 0～180 Second protection Turn on setting of phase On off sequence protection Turn on setting of external...
- Page 10 CW-7800 Series 4. Failure code table: Failure Elimination Description Alarm phenomenon Alarm action code method Automatic clearing Communication E00 shown with alarm after mainboard and None failure alarm sound operation panel are connected well The compressor, condenser fans and Low temp. system flow E01 shown with alarm heater of the high/low temp.
- Page 11 CW-7800 Series Low temp. system The water pump, compressor, E15 shown with alarm water temp. sensor condenser fans and heater of the Automatic clearing sound failure alarm high/low temp. system shut down High temp. system E16 shown with alarm High temp. system water pump and water temp.
-
Page 12: 5> Conductivity Meter（Optional
CW-7800 Series <5> Conductivity meter（Optional） (1) This machine is equipped with conductivity meter to monitor deionized water, detection range from 0.1-20µS. (2) Alarm signal output for deionized water of over standard conductivity values (optional). (3) Alarm indicating for deionized water of over standard conductivity values (optional). -
Page 13: 7> Specifications
CW-7800 Series <7 > Specifications CW- 7800 Model CW-7800ETH Voltage AC 3P 380V Frequency 50Hz Current 9~16A 7.15KW Compressor power 9.54HP 1705Btu/h +63085Btu/h Refrigeration 0.5KW +18.5KW capacity 431Kcal/h +15948Kcal/h Refrigerant R-22 / R407C Refrigerant 4700g charge Precision ±1℃ Reducer thermostatic expansion valve... -
Page 14: 8> Simple Troubleshooting
CW-7800 Series <8> Simple troubleshooting Failure Failure Cause Approach Check and ensure the power interface Power cord is not plugged in place and the power plug is plugged in place and in good contact. Open the electric box cover, check the... - Page 15 CW-7800 Series CW-7800 工业循环冷水机 使用安装说明书...
- Page 16 CW-7800 Series 目 录 一．使用注意事项 ------------------------------------------------------------------ 17 二．部件介绍 ----------------------------------------------------------------------- 18 三．安装说明 ----------------------------------------------------------------------- 19 四．机组介绍与参数调整 ------------------------------------------------------- 20 五. 电导率表（选装） ------------------------------------------------------------- 24 六．报警信号与输出端口 ------------------------------------------------------- 24 七．技术参数 ----------------------------------------------------------------------- 25 八．简单故障处理 ------------------------------------------------------------------ 26...
-
Page 17: 一．使用注意事项
CW-7800 Series 感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装说明书，并妥 善保管。 本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的勘误，以及产 品的改进，均由广州特域机电有限公司随时做出解释，恕不预先通知，修正内容将编入再版 使用安装说明书中。 一、使用注意事项 1、请确保电源线接触良好并且地线可靠接地！ 冷水机的安装应由专业人员完成，以避免您的误操作而损坏机器或发生意外。 2、请确保冷水机的工作电压稳定、正常！ 由于制冷压缩机对电源电压比较敏感， 我公司标准产品的正常工作电压为额 定电压±10％。如果确实需要更宽的工作电压范围，可以另行定制。 3、电源频率不匹配会导致机器损坏！ 请根据实际情况，使用 50Hz 或 60Hz 的机型。 4、为保护循环水泵，严禁无水运行！ 新机装箱前都排空了储水水箱， 请确保水箱注入足够水后再开机， 否则水泵 极易损坏。当水箱水位在水位计绿色（NORMAL）范围以下时，冷却机制冷 量会轻微下降，请保证水箱水位在水位计的绿色（NORMAL）范围内。严禁 使用循环泵排水！ 5、请确保冷水机入风、出风通道顺畅！ 冷水机上面的出风口距离障碍物要留有 100cm 以上的距离，侧面的入风口 离障碍物要求距离在 50cm 以上。 6、请注意冷凝水的影响！ 当水温低于环境温度，并且环境湿度较大时，循环水管与被冷却器件表面会 产生冷凝水。 当出现以上情况时， 建议调高水温或对水管与被冷却器件进行保... -
Page 18: 二．部件介绍
CW-7800 Series 二、 部件介绍 温度控制器 高温水压表 低温水压表 电导率表 冷媒低压表 电源开关 冷媒高压表 报警信号输出端口 电源 出风口 入风口 高温冷却水入口 高温冷却水出口 低温冷却水入口 低温冷却水出口 注水口 过滤器 水位计 排污口 排水口 溢水口... -
Page 19: 三．安装说明
CW-7800 Series 三、安装说明 冷水机安装使用非常简单，新机首次使用可按以下步骤进行： 1、打开包装，检查机器是否完好，附件是否齐备。 2、拧开注水口和机器顶部的排气口，加入冷却水。 加水时应同时观察水位计的水位慢慢加水，注意不要让水溢出！ 3、根据设备情况接好出水管、入水管。 4、接上电源线，打开电源开关。 （严禁无水开机！ ） （1）打开电源开关后，水泵会立即启动。如果温度控制器上显示窗显示“E8” 故障，请调整三相电源的接线顺序。 （2）新机第一次开机时管路中会有较多的气泡导致机器偶尔流量报警，水泵连 续运行数分钟后就会恢复正常。 （3）第一次开机后，必须马上检查水管管路有无漏水。 （4） 按温控器开关键启动制冷系统后 （运行指示灯亮） ， 如果水温低于设定温度， 机器的风扇等器件不工作是正常现象。温控器会根据设定的控制参数自动 控制压缩机、电磁阀、风扇等器件的工作状态。 （5）由于压缩机等器件有一个较长的启动过程，根据不同的工况从几十秒到数 分钟不等，所以不要频繁启停冷水机。 5、检查水箱水位。 新机开机后排空了水管中的空气，水箱水位会略有下降，为了保持水位在 绿色区域，可以再次适量加水。观察并记下当前的水位情况，等冷水机运行 一段时间后再次观察水位计，如果水位下降明显，就要再次检查水管管路的 渗漏情况。 6、调整温控器参数。 CW-7800 双温双泵系列冷水机使用的智能温控器， 低温端出厂设置为恒温 控制模式，水温设定为 25℃，用户可以根据需要调整。高温端为智能控制模 式，它会根据室温的变化自动调整控制参数。 一般情况下，不需要调整控制参数，如确实必要的，可参考第 20 页《机组... -
Page 20: 四．机组介绍与参数调整
CW-7800 Series 四、机组介绍与参数调整 （1）机组采用线控式液晶显示温度控制器，能实现更精准的温度控制， 具有更好的抗干扰能力。支持 MODBUS-485 通讯，最远传输距离可达 1200 米。 （2） 具有防水路结冰功能。 待机状态下， 当气温低于 5 度时， 此功能启动。 （3）具有水箱加热功能。 （4）具有实时水路流量监控功能。 （5）具有实时电导率监控功能。 1、温控器面板操作及参数设置 （1）使用液晶屏显示，七个按键用于系统操作，分别为语言切换键（Lang） 、上 键（ ） 、下键（ ） 、电源键（ ） 、设置键（Set） 、快速设置键（Quick Set） 、 ▲ ▼ 退出键（Quit） 。关机需要长按电源键三秒，其他操作都是短按按键即可。显示 界面如下： （2）用户参数快速设置：在正常运行状态下，按下“quick set”键可以进行用 户菜单设置，在显示设定项目时，按“quick set”键，可进入参数调整界面，... - Page 21 CW-7800 Series （3）用户设置菜单：正常运行状态下，长按“set”键 5 秒以上，显示用户输入 密码界面，使用上、下键输入“168” ，按“set”键后可进入用户设置菜单进行 参数设置，如密码错误，则退出设置界面，转到正常运行界面。厂家默认用户密 码为 168，厂家密码请妥善保管，如忘记密码，则不能进入，无备用密码。 在用户设置菜单下， 在显示参数项界面， 使用上、 下键， 可以进行参数项的切换， 如需对参数进行修改，按“set”键进入参数值，按上、下键进行参数值调整， 再按“set”键保存参数值并返回参数界面，按“quit”键，退出用户设置界面， 无按键操作 15 秒后，系统自动退出设置界面，同时保存修改好的参数。 （4）查看历史故障记录：在正常运行状态下，按住“set”键+上键 5 秒以上， 进入密码输入界面，输入密码“123” ，按“set” 键确定，如密码正确进入故障 查看状态，如密码错误，则退出。系统进入故障记录查看，系统显示第 1 个故障 记录及代码，按上、上键可翻看故障记录，按“quit”键可以退出故障查看状态。 （5）恢复出厂参数设置：在正常运行状态下，长按“set”键+“ ”电源键 10 秒以上，弹出密码输入界面，按“▲”键输入密码“615” ，再按“Set”键，如 密码正确，则进入管理员设置参数恢复功能，恢复成功后，界面显示“参数恢复 成功” ，2 秒后转入运行状态；如密码错误，则退出密码输入界面，转入正常运 行状态。...
- Page 22 CW-7800 Series 2、具体参数设置如下表： 次序 代码 设定项目 范围 出厂设定 备注 设定温度 F7～F6/-20～40 智能模式/恒温模式 温差数值 -15～5 制冷回差 0.1～3.0 分辨率 0.1 度 控制方式 0～1 0 恒温、1 智能 设定温度 F7～F6/-20～40 智能模式/恒温模式 温差数值 -15～5 制冷回差 0.1～3.0 分辨率 0.1 度 控制方式 0～1 0 恒温、1 智能 最高设定温度...
- Page 23 CW-7800 Series 3、故障报警处理方式 报警时，液晶显示屏的右上角会显示报警故障代码。在温控器报警状态下，按任 意键均可停止报警蜂鸣器声响，但报警显示要等到报警条件消除后才停止。 4、故障代码表： 故障代 意义 报警现象 报警动作 消除方式 码 主板和操作面板联 通讯故障报警 显示 E0 有报警声 无 接正常后自动消除 关闭压缩机、冷凝风机、高低温系统 低温系统流量报警 显示 E1 有报警声 自动消除 发热棒 高温系统流量报警 显示 E2 有报警声 关闭高温系统发热棒 自动消除 室温超高报警 显示 E3 有报警声 各制冷部件按正常逻辑运行 自动消除 关闭压缩机、冷凝风机、高低温系统 低温系统水温超低报警...
-
Page 24: 五. 电导率表（选装
CW-7800 Series 五、电导率表（选装） （1） 、机组装有电导率表，可监测去离子水的电导率，监测范围在 0.1-20 微西 门子。 （2） 、去离子水电导率超标报警信号输出（可选） 。 （3） 、去离子水电导率超标报警提示（可选） 。 六、报警信号与输出端口 为了保证在冷水机出现异常情况时不影响设备的安全， 冷水机设有报警保护 功能。 1、报警信号工作状态表 机组状态 温度控制器 输出端口 输出端口 说明 内置报警器 H1、H2 H1、H3 正常工作 不响 断路 导通 E00、E01、E08、E09、E10、E12、 响 导通 断路 E13、E15 E02、E03、E11、E14、E16、E17、 响 断路 导通... -
Page 25: 七．技术参数
CW-7800 Series 七、技术参数 CW- 7800 型号 CW-7800ETH 工作电压 AC 3P 380V 工作频率 50Hz 工作电流 9~16A 7.15KW 压缩机功率 9.54HP 1705Btu/h +63085Btu/h 制冷量 0.5KW +18.5KW 431Kcal/h +15948Kcal/h 制冷剂 R-22 / R407C 充注量 4700g 温控精度 ±1℃ 节流器 热力膨胀阀 安全保护 压缩机过流保护，流量报警，超温报警 水泵功率 0.75KW+1.1 KW 水箱容量... -
Page 26: 八．简单故障处理
CW-7800 Series 八、简单故障处理 故障现象 故障原因 处理方法 检查电源接口，电源线插头是 电源线接触不好 否接插到位，接触良好 开机不通电 打开机器内部的电箱盖，检查 保险管，必要时换上备用保险 保险管熔断 管， 并检查电源电压是否稳定， 检查电源接口，电源线是否接 触良好 流量报警（温控器面板显示 检查水位计显示窗，加水到水 E01 或 E02） 、用水管直接连 储水箱水位过低 位显示的绿色区域；并检查水 接出水口、入水口没有水流 循环管路有无漏水 连接设备使用时流量报警 （温 控器面板显示 E01 或 E02） 、 水循环管路有堵塞或水管折 检查水循环管路 但用水管直接连接出水口、 入 弯变形 水口时有水流，不报警...
