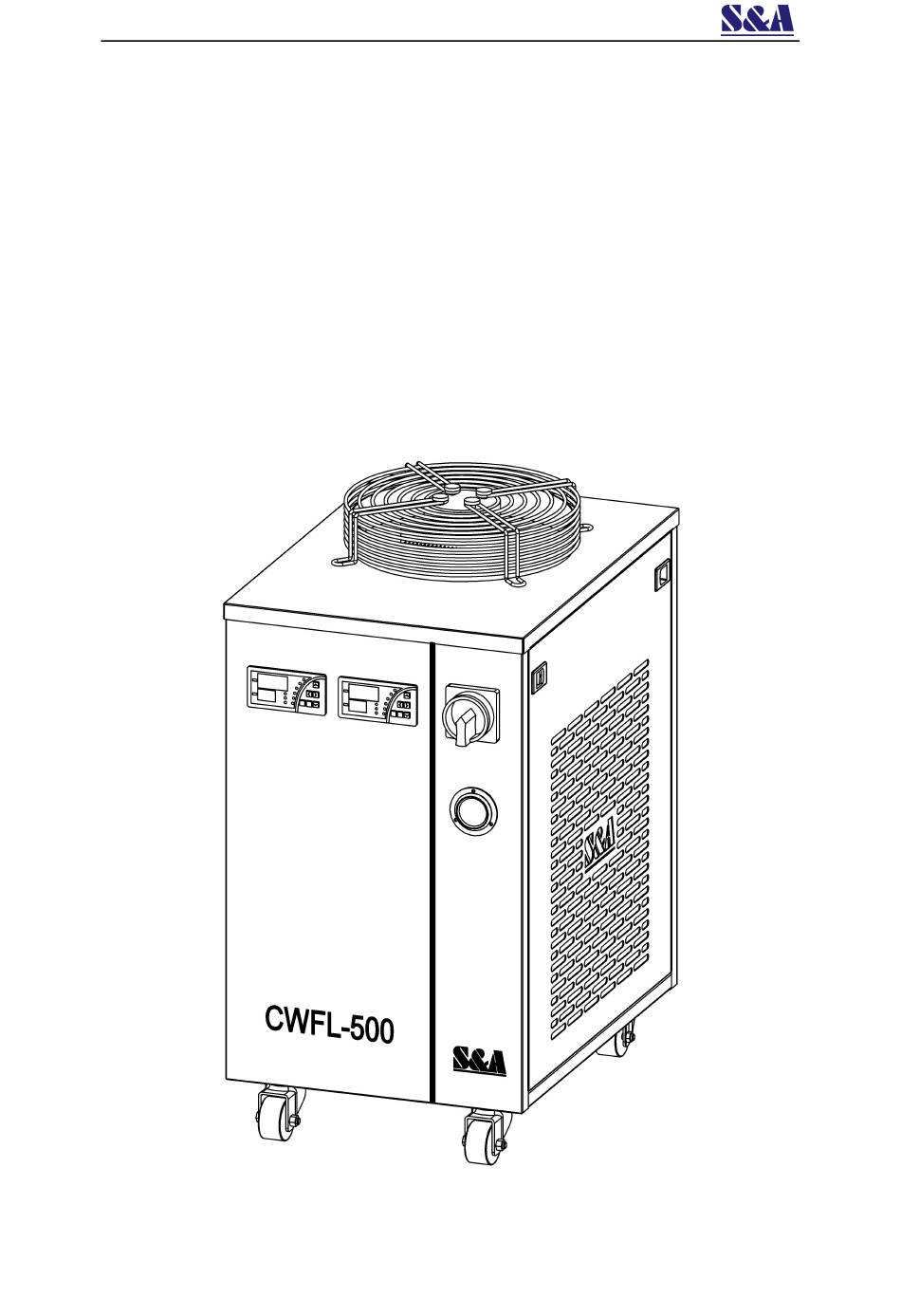

- Page 1 CWFL-500 DUAL TEMPERATURE INDUSTRIAL CHILLER USER MANUAL...
-
Page 2: Table Of Contents
CWFL-500 Series Contents <1> Cautions ---------------------------------------------------------------- <2> Contour and parts introduction ---------------------------------- <3> Installation -------------------------------------------------------------- <4> Operation and parameters adjustment ----------------------- <5> Flow adjustment in high temperature segment ---------- <6> Flow alarm and output ports ------------------------------------- <7> Specifications -------------------------------------------------------- <8> Simple troubleshooting... - Page 3 CWFL-500 Series Thank using machine from GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD. Please read the installation instructions carefully before installing and operating and keep it properly. This installation instructions is not a quality assurance. GUANGZHOU TEYU ELECTROMECHANICAL CO., LTD reserves the right to the interpretation of correction of typographical errors, improper mentioned information and product improvement.
-
Page 4: 2> Contour And Parts Introduction
CWFL-500 Series <2> Contour and parts introduction HIGH TEMP LOW TEMP POWER SWITCH WATER PRESSURE GAUGE AIR OUTLET ALARM OUTPUT POWER SUPPLY WATER SUPPLY INLET WATER INLET (L) AIR INLET WATER OUTLET (L) (FILTER GAUZE) WATER LEVEL GAUGE WATER OUTLET (H) -
Page 5: 3> Installation
6. Adjust parameters of temperature controller. CWFL-500 series use an intelligent thermostat. Normally users do not need to adjust the parameters. If it is necessary, please refer to page 6, “Operating status... - Page 6 CWFL-500 Series <4> Operation status and parameters adjustment The new T506 intelligent temperature controller does not need to adjust the controlling parameters under normal circumstance. It will self-adjust controlling parameters according to room temperature for meeting equipment cooling requirements. The new T506H intelligent temperature controller is selected constant temperature control mode as factory setting with water temperature at 25 ℃...
- Page 7 CWFL-500 Series (4). RST key: confirm (5). SET key: setting function 2. Restore to factory settings Before machine startup, press and hold keys until the controller displays rE, 6 seconds later after releasing the keys, the controller works in normal order. All parameters values settings of the controller have been restored to factory settings.
- Page 8 CWFL-500 Series 5. General settings adjustment Press SET key to enter into the user-defined state. Meanwhile, PARAM SET is on, controller in parameters setup status. (1) Under intelligent mode, the control panel displays the temperature difference value between water and air (default value is -2).
-
Page 9: 5> Flow Adjustment In High Temperature Segment
CWFL-500 Series 7. Advanced parameters adjustment cases: T-506 T-506H Value in Value in Temperature Temperature Order Code Item case 1 case 2 controller controller Factory Setting Factory Setting Temperature setting Temperature Difference values Cooling hysteresis Way of control Alarm for over high... -
Page 10: 6> Flow Alarm And Output Ports
<6> Flow alarm and output ports In order to guarantee the equipment will not be damaged while cooling water circulation is out of control, CWFL-500 dual temperature series chiller possesses a low flow alarm protection. Flow alarm output ports and the wiring diagram 2. -
Page 11: 7> Specifications
CWFL-500 Series <7> Specifications CWFL- 500 Model CWFL-500AN CWFL-500BN CWFL-500DN Voltage AC 1P 220 V AC 1P 220 V AC 1P 110V Frequency 50Hz 60Hz 60Hz Current 2.3~8.5A 2.3~8.6A 9~22A 0.80KW 0.83KW 0.85KW Compressor power 1.09HP 1.13HP 1.15HP 7950Btu/h 8291Btu/h... -
Page 12: 8> Simple Troubleshooting
CWFL-500 Series <8> Simple troubleshooting Failure Failure Cause Approach Check and ensure the power interface Power cord is not plugged in place and the power plug is plugged in place and in good contact. Machine turned on but Open the electric box cover, check the... - Page 13 CWFL-500 Series CWFL-500 双温系列工业冷水机 使用安装说明书...
- Page 14 CWFL-500 Series 目 录 -------------------------------------------------------------- 15 一．使用注意事项 ----------------------------------------------------------- 16 二．外形及部件名称 -------------------------------------------------------------------- 17 三．安装说明 ----------------------------------------------------- 18 四．运行状况与参数调整 -------------------------------------------------------- 21 五．高温水路流量调节 --------------------------------------------------- 22 六．流量报警与输出端口 -------------------------------------------------------------------- 23 七．技术参数 -------------------------------------------------------------- 24 八．简单故障处理...
-
Page 15: 一．使用注意事项
CWFL-500 Series 感谢您购买广州特域机电有限公司的产品，请在使用前仔细阅读使用安装 说明书，并妥善保管。 本使用安装说明书并非质量保证书，对印刷错误的更正, 所述信息谬误的勘 误， 以及产品的改进， 均由广州特域机电有限公司随时做出解释， 恕不预先通知， 修正内容将编入再版使用安装说明书中。 一、使用注意事项 1、请确保电源插座接触良好并且地线可靠接地！ 2、请确保冷水机的工作电压稳定、正常！ 由于制冷压缩机对电源电压比较敏感，我公司标准产品的正常工作电压为 210~240V(110V 机型为 100~120V)。如果确实需要更宽的工作电压范围， 可以另行定制。 3、电源频率不匹配会导致机器损坏！ 请根据实际情况，使用 50Hz 或 60Hz 的机型。 4、为保护循环水泵，严禁无水运行！ 新机装箱前都排空了储水水箱， 请确保水箱注水后再开机， 否则水泵极易损 坏。当水箱水位在水位计绿色（NORMAL）范围以下时，冷却机制冷量会轻 微下降，请保证水箱水位在水位计的绿色（NORMAL）范围内。严禁使用循 环泵排水！ 5、请确保冷水机入风、出风通道顺畅！ 冷水机上面的出风口距离障碍物要留有 50cm 以上的距离，侧面的入风口 离障碍物要求距离在 30cm 以上。 6、入风口的滤网必须定期清洗！... -
Page 16: 二．外形及部件名称
CWFL-500 Series 二、 外形及部件名称 温度控制器（高温） 温度控制器（低温） 电源开关 水压表 出风口 流量报警输出端口 电源 注水口 低温冷却水入口 低温冷却水出口 入风口（滤网） 水位计 高温冷却水出口 高温冷却水入口 排水口... -
Page 17: 三．安装说明
CWFL-500 Series 三、安装说明 冷水机安装使用非常简单，新机首次使用可按以下步骤进行： 1、打开包装，检查机器是否完好，附件是否齐备。 2、拧开机器注水口，加入冷却水。 加水时应同时观察水位计的水位慢慢加水，注意不要让水溢出！ 3、根据设备情况接好出水管、入水管。 4、插上电源线，打开电源开关。 （严禁无水开机！ ） （1）打开电源开关后，冷水机循环泵就开始工作了。新机第一次开机时管路中 会有较多的气泡导致机器偶尔流量报警，运行数分钟后就会恢复正常。 （2）第一次开机后，必须马上检查水管管路有无漏水。 （3）打开电源后，如果水温低于设定温度，机器的风扇等器件不工作是正常现 象。温控器会根据设定的控制参数自动控制压缩机、电磁阀、风扇等器件 的工作状态。 （4）由于压缩机等器件有一个较长的启动过程，根据不同的工况从几十秒到数 分钟不等，所以不要频繁开关机。 5、检查水箱水位。 新机开机后排空了水管中的空气，水箱水位会略有下降，为了保持水位在 绿色区域，可以再次适量加水。观察并记下当前的水位情况，等冷水机运行 一段时间后再次观察水位计，如果水位下降明显，就要再次检查水管管路的 渗漏情况。 6、调整温控器参数。 CWFL-500 双温系列冷水机使用的智能温控器一般情况下不需要调整控 制参数，如确实必要的，可参考第 18 页《运行状况与参数调整》 。... -
Page 18: 四．运行状况与参数调整
CWFL-500 Series 四、运行状况与参数调整 T-506 新型智能控制器一般情况下不需要调整控制参数，它会根据室温的 变化自动调整控制参数，保证满足设备的冷却要求。 T-506H 新型智能控制器出厂设定为恒温温控模式，水温设定为 25 度，用 户可以根据需要调整。 T-506、T-506H 温控器除出厂设定参数不同外，其功能、结构是一样的。 1、温度控制器面板介绍 （1） 温控器工作状态指示灯（如图） Comp 指示灯亮， 表示压缩机启动。 指示灯亮， 表示电磁阀启动。 Heating 指示灯亮， 表示电发热棒启动。 INT Ctrl 指示灯亮， 指示控制器工作在智能控制模式； CT Ctrl 指示灯亮， 指示控制器工作在恒温控制模式； PARAM Set 指示灯亮， 指示控制器工作在参数设定模式； ALM OUT 指示灯亮， 指示报警输出状态；... - Page 19 CWFL-500 Series 2、恢复出厂设定 ”键不放然后开机，直至控制器显示“rE”。松 开机前，同时按下“ 开按键 6 秒后控制器进入正常的工作状态。这时控制器所有参数设定值均已恢 复为出厂设定值。 3、报警功能 （1）报警显示 ： 报警时，出错的代码与水温会交替显示 。 室温超高 水温超高 水温超低 室温传感器故障 水温传感器故障 外部报警输入 （2）暂停报警声： 在报警状态下按任何键均可停报警声响，但报警显示需等到报警条件消除 后才停止。 4、温控器控制参数表 高温水箱 低温水箱 T-506H 温控器 T-506 温控器 次序 代码 设定项目 范 围 备 注 出厂设定 出厂设定 F9~ F8 设定温度...
- Page 20 CWFL-500 Series 5、一般设定调整 按设定键“SET”进入用户设定状态，此时 “PARAM Set” 灯亮，表明现在控制 器为参数设定状态 （1）智能模式下显示水温与气温的温差参数值。 （出厂设定值为-2） （2）恒温模式下显示设定水温的数值。 （出厂设定值为 25） ”键可修改设定值，修改数值后按下确认键“RST”后存 此时按“ 盘退出， 新参数生效。 如 20 秒内无按键按下， 不保存参数自动退出修改状态。 6、高级设定调整 ”键不放，同时按设定键“SET”五秒至上限窗显示“00”,下显示窗 （1）按住“ ”键选择已设定密码（出厂设定为 8） ，再 显示“PAS”，此时按“ 按一下设定键“SET”，如密码正确，显示转为“F0”，进入设定状态，表明 现在控制器为参数设定状态。如密码错误，则返回温度显示。 ”键循环依次改变参数项， 按键“ ” （2） 进入设定状态后按“ 则更改该参数项的参数值。任何时候按确定键“RST”，则保存修改的参数 退出参数设定状态，返回温度显示，并按新参数运行。如20秒内无按键按 下，控制器也会自动退出参数设定状态，并且不保存修改的参数。 （在参数 设定状态时， 系统按原参数运行。 ） ， 在参数设置状态下， 按“SET”键不响应。...
-
Page 21: 五．高温水路流量调节
CWFL-500 Series 7、高级控制参数调整案例： 高温水箱 低温水箱 案例一 案例二 T-506 温控器 T-506H 温控器 次序 代码 设定项目 设定值 设定值 出厂设定 出厂设定 设定温度 温差数值 制冷回差 控制方式 水温超高报警 水温超低报警 气温超高报警 密码 最高设定水温 最低设定水温 （1） 、案例一：恒温模式控制冷却水温度。要求冷却水温度恒定在 28 度、水温 波动不大于正负 2 度。水温超过正常水温 5 度即超高温报警，低于正常 水温 10 度时即超低温报警。 并且可以方便地通过用户设定在 5 至 30 度... -
Page 22: 六．流量报警与输出端口
CWFL-500 Series 六、流量报警与输出端口： 为了保证在冷却水循环出现异常情况时不影响设备的安全，CWFL-500 双温系列冷水机设有低流量报警保护功能。 1、流量报警输出端及接线示意图 2、报警原因与工作状态表. 系统指示 报警代码 蜂鸣器 输出端口 输出端口 H1、H2 H1、H3 工作状态 循环水泵正常工作 断路 导通 冷却水循环回路堵塞 发声 导通 断路 缺水报警 发声 导通 断路 循环水泵故障 发声 导通 断路 室温超高 发声 导通 断路 水温超高 发声 导通 断路 水温超低 发声... -
Page 23: 七．技术参数
CWFL-500 Series 七、技术参数 CWFL-500 CWFL-500AN CWFL-500BN CWFL-500DN 型号 AC 1P 220 V AC 1P 220 V AC 1P 110V 工作电压 50Hz 60Hz 60Hz 工作频率 2.3~8.5A 2.3~8.6A 9~22A 工作电流 0.80KW 0.83KW 0.85KW 压缩机功率 1.09HP 1.13HP 1.15HP 7950Btu/h 8291Btu/h 8359Btu/h 2.33KW 2.43KW 2.45KW... -
Page 24: 八．简单故障处理
CWFL-500 Series 八、简单故障处理 故障现象 故障原因 处理方法 检查电源接口，电源线插头是 电源线接触不好 否接插到位，接触良好 开机不通电 打开机器内部的电箱盖，检查 保险管，必要时换上备用保险 保险管熔断 管，并检查电源电压是否稳定， 检查电源接口，电源线是否接 触良好 流量报警（温控器面板显示 检查水位计显示窗，加水到水 E6） 、用水 管直接连接 出水 储水箱水位过低 位显示的绿色区域；并检查水 口、入水口没有水流 循环管路有无漏水 连接设备使用时流量报警 （温 控器面板显示 E6） 、 但用水管 水循环管路有堵塞或水管折 检查水循环管路 直接连接出水口、 入水口时有 弯变形 水流，不报警 防尘网堵塞，散热不良 定期拆下防尘网清洗...
