DS 1372-004A
Foglio d'installazione per "interFaCCia UsB/rs232"
"USB AND RS232 INTERFACE" FOR PABX AGORÀ 2
Prima di aprire il centralino come qui descritto togliere alimentazione al dispositivo.
Disconnect power from the device as described here before opening the switchboard.
2
1

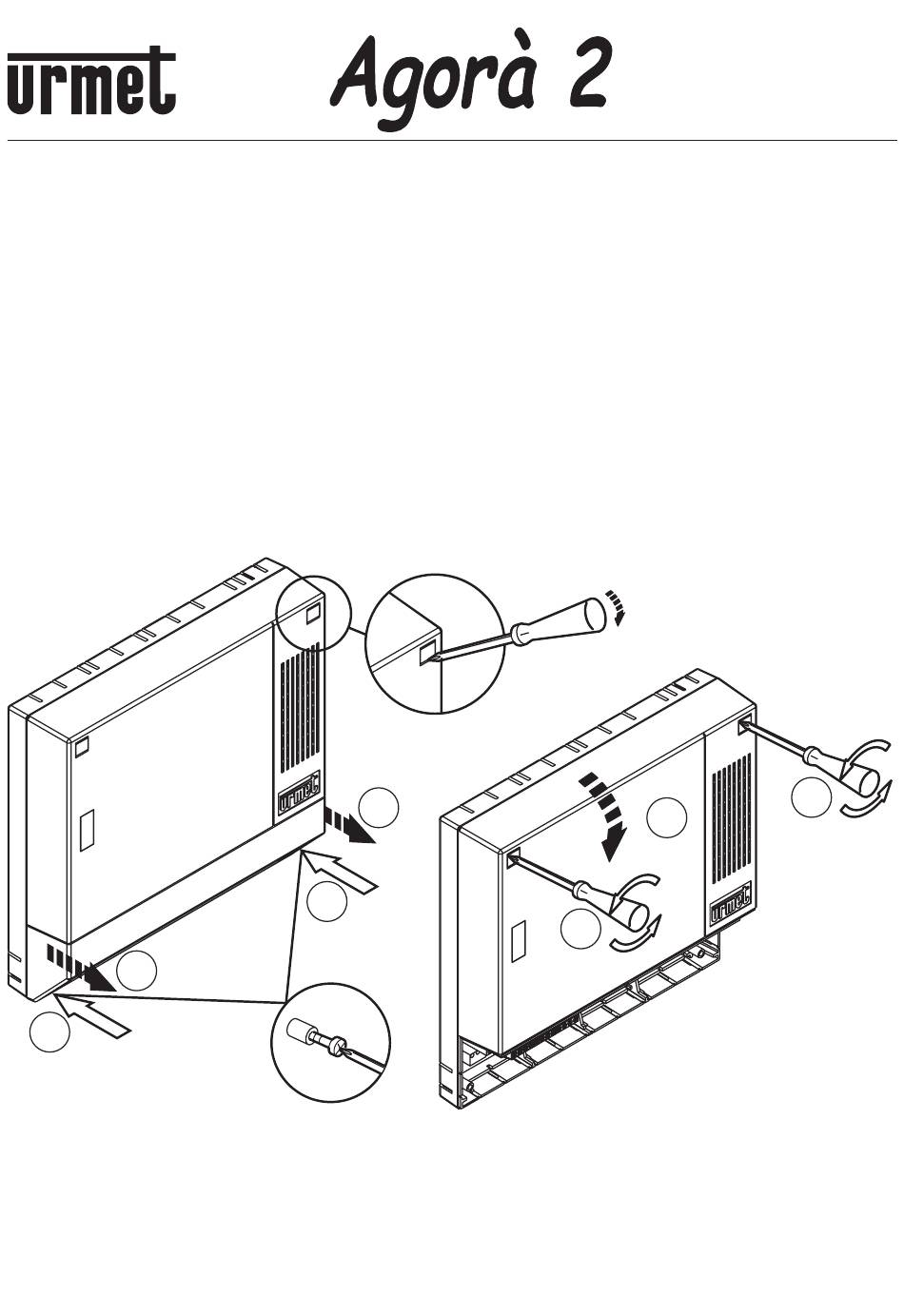

estrarre la cappetta inferiore: per fare ciò occorre
rimuovere i tappini, svitare le viti come indicato in
figura e tirare verso di sè.
Extract the lower hood: to do this remove the
caps, loosen the screws as shown in the figure and
pull towards yourself.
per paBX agorÀ 2
INSTALLATION SHEET
sch./Ref. 1372/50
2
1
1
estrarre la cappetta superiore: per fare ciò occorre
rimuovere i tappini, svitare le viti come indicato in
figura, ruotarla verso il basso ed estrarla tirando
verso di sè.
Extract the upper hood: to do this remove the
caps, loosen the screws as shown in the figure, turn
it downwards and pull towards yourself.
Mod.
1372
LBT 7960
1
2
