Distributed multi-channel controller

Advertisement

Quick Links

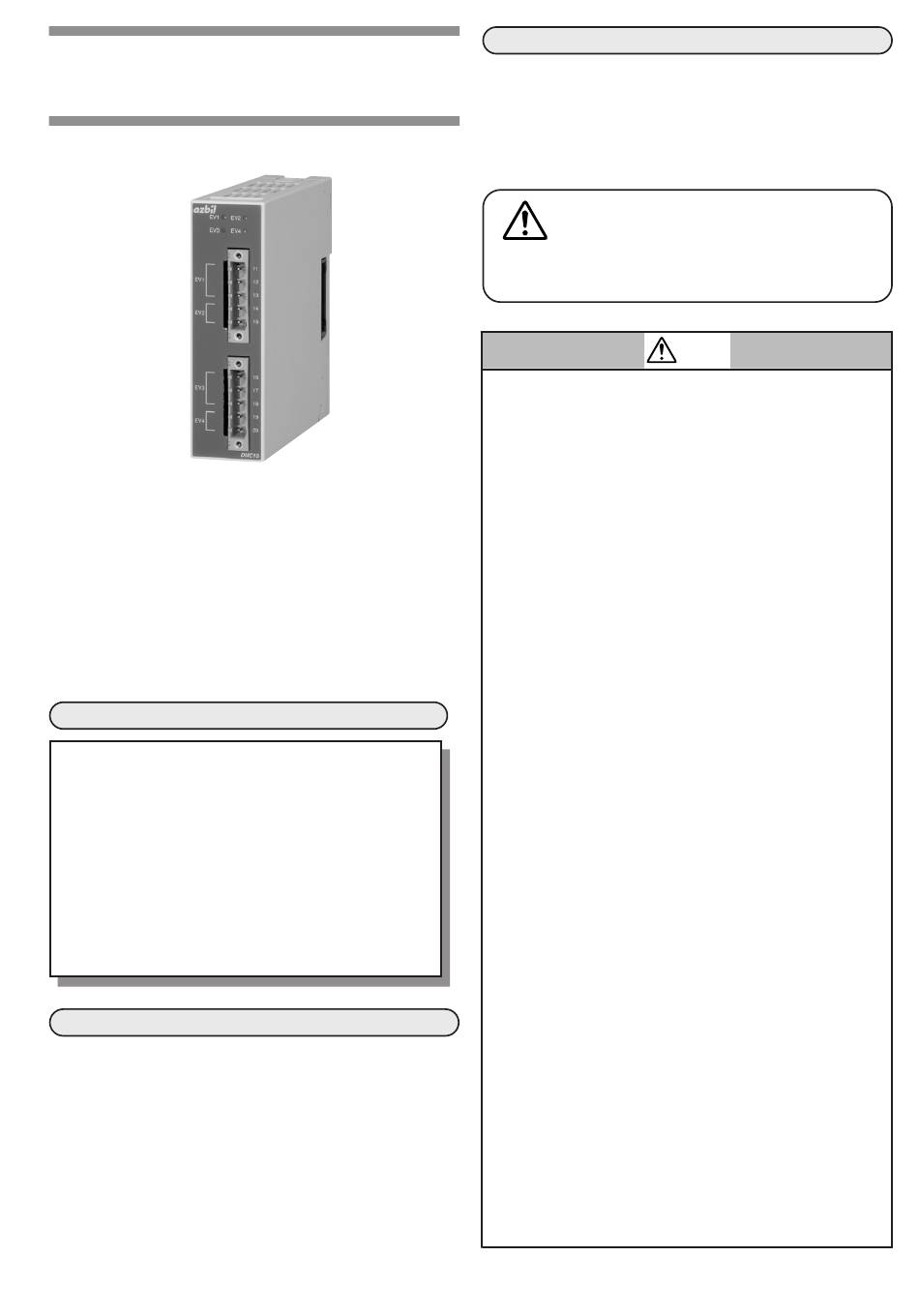

モジュール形調節計

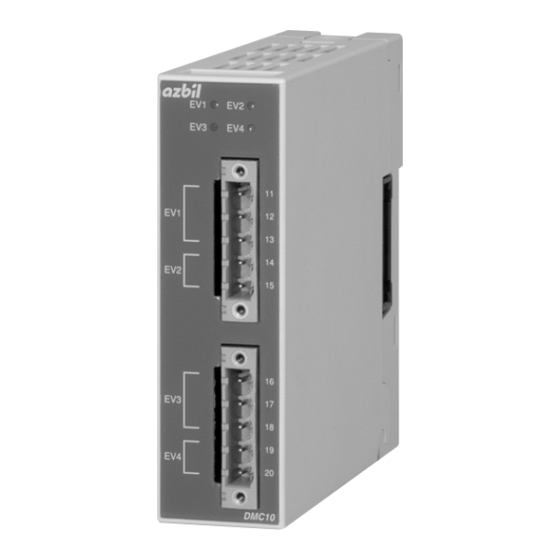

DMC10E
取扱説明書
モジュール形調節計DMC10Eをご購入いただき、まこと
にありがとうございます。
本書は、使用上の注意事項と仕様と結線だけを説明した
ものです。
詳しい取り扱い方法、設定方法は別冊の
モジュール形調節計DMC10    取扱説明書「機能説明編」
CP-UM-5143 をお読みになり、正しくご使用ください。
使用上の制限について
本製品は、一般機器での使用を前提に、開発・設
計・製造されております。
とくに、下記のような安全性が必要とされる用途に
使用する場合は、フェールセーフ設計、冗長設計 お
よび 定期点検の実施など、システム・機器全体の
安全に配慮していただいた上でご使用ください。
・人体保護を目的とした安全装置
・輸送機器の直接制御(走行停止など)
・航空機
・宇宙機器
・原子力機器  など
本製品の働きが直接人命に関る用途には使用しない
でください。
この取扱説明書は、本製品をお使いになる担当者のお
手元に確実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、ま
たは転載することを禁じます。この取扱説明書の内容
を将来予告なしに変更することがあります。
この取扱説明書の内容については、万全を期しており
ますが、万一ご不審な点や記入もれなどがありました
ら、当社までお申し出ください。
お客様が運用された結果につきましては、責任を負い
かねる場合がございますので、ご了承ください。
1999 Yamatake Corporation ALL RIGHTS RESERVED
CP-UM-5131JE
お願い
安全上の注意
この安全上の注意は、製品を安全に正しくお使いいただ
き、あなたや他の人々への危害や財産への損害を未然に
防止するためのものです。安全上の注意は必ず守ってく
ださい。また、内容をよく理解してから本文をお読みく
ださい。
注意
・本器への結線や取り付け、取り外しは必ず電源の供給元を切
った状態で行ってください。
故障の恐れがあります。
・本器を分解しないでください。
故障の恐れがあります。
・本器は仕様に記載された使用条件 (温度、湿度、振動、衝撃、
取り付け方向、雰囲気など) の範囲内でお使いください。
火災、故障の恐れがあります。
・本器の通風穴をふさがないでください。
火災・故障の恐れがあります。
・本器への結線は定められた基準に従い、指定された電源、お
よび施工方法で正しく配線してください。
感電・火災・故障の恐れがあります。
・本器のケース内部に線くず、切粉、水などが入らないように
してください。
火災・故障の恐れがあります。
・端子ねじは仕様に記載されたトルクで確実に締めてくださ
い。締め付けが不完全だと火災の恐れがあります。
・本器の未使用端子を中継端子として使用しないでください。
感電・火災・故障の恐れがあります。
・雷サージの恐れがある場合は、当社製サージノンを使用して
ください。
火災・故障の恐れがあります。
・本器を廃棄されるときは、産業廃棄物として各地方自治体の
条例に従って適切に処理してください。
・本器のリレーは仕様に記載された寿命の範囲内で使用してく
ださい。寿命範囲を超えて使い続けると火災、故障の恐れが
あります。
・本器は電源投入後、約10秒間動作しません。本器からのリレ
ー出力をインターロック信号として使用する場合には注意し
てください。
・連結されたモジュール全体の消費電力の総和が100Wを超え
ないでください。
火災、故障の恐れがあります。
・連結されたモジュール全体に2系統以上の電源を供給しない
でください。
火災、故障の恐れがあります。
・連結されたモジュール全体に本器の接続は1台にしてくださ
い。
故障の恐れがあります。
J1
取り扱いを誤った場合に、使
用者が軽傷を負うか、または物
的損害のみが発生する危険の状
態が生じることが想定される場
合。
注意

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the DMC10E and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Azbil DMC10E

  • Page 1 CP-UM-5131JE 安全上の注意 モジュール形調節計 DMC10E この安全上の注意は、製品を安全に正しくお使いいただ 取扱説明書 き、あなたや他の人々への危害や財産への損害を未然に 防止するためのものです。安全上の注意は必ず守ってく ださい。また、内容をよく理解してから本文をお読みく ださい。 取り扱いを誤った場合に、使 注意 用者が軽傷を負うか、または物 的損害のみが発生する危険の状 態が生じることが想定される場 合。 注意 ・本器への結線や取り付け、取り外しは必ず電源の供給元を切 った状態で行ってください。 故障の恐れがあります。 ・本器を分解しないでください。 故障の恐れがあります。 ・本器は仕様に記載された使用条件 (温度、湿度、振動、衝撃、 取り付け方向、雰囲気など) の範囲内でお使いください。 火災、故障の恐れがあります。 モジュール形調節計DMC10Eをご購入いただき、まこと ・本器の通風穴をふさがないでください。 にありがとうございます。 火災・故障の恐れがあります。 本書は、使用上の注意事項と仕様と結線だけを説明した ・本器への結線は定められた基準に従い、指定された電源、お ものです。 よび施工方法で正しく配線してください。 詳しい取り扱い方法、設定方法は別冊の 感電・火災・故障の恐れがあります。 モジュール形調節計DMC10    取扱説明書「機能説明編」 CP-UM-5143 をお読みになり、正しくご使用ください。...
  • Page 2 形番構成 取り付け ■ 取り付け場所 基本  CH  配線  制御  オプ  追加  仕 様   形番   数   方法   出力   ション   処理  次のような所には取り付けないでください。 DMC10E ・仕様の範囲を超えた高温、低温、高湿度、低湿度 4CH 出力  になるところ コネクタ配線  リレー出力  ・硫化ガスなど腐食性ガスのあるところ なし  ・粉塵、油煙などのあるところ なし  ・直射日光、風雨が当たるところ ・仕様の範囲を超えた機械的振動、衝撃のあるところ ・高圧線の下、溶接機および電気的ノイズの発生源 各部の名称と機能 の近く ・ボイラなどの高圧点火装置から15m以内 ■ 本 体 ・電磁界の影響のあるところ ・可燃性の液体や蒸気のあるところ EV1〜4動作ランプ  :モジュール内の対象...
  • Page 3 ■ 本体をベースに取り付ける ■ CPL通信の接続 フックを引っかけて、レバーがカチッと音がするま CPL通信(RS-485)は3線式接続です。 ではめ込んでください。 レバー  フック  例:5線式計器との接続方法 取扱い上の注意 外すときは、上部のレバーを押しながら手前に引い ・本器には終端抵抗相当が内蔵されているので外部 てください。 に終端抵抗を接続しないでください。 結 線 ・SGは必ず接続してください。接続しないと安定 した通信ができないことがあります。 仕 様 拡張イベント(CH1) ■ 仕 様 項 目 仕 様 拡張 点 数 4点 拡張イベント(CH2) イ ベン ト出力 出力定格 出力形式 :リレー接点出力 接点形式 :SPST/2点、SPDT/2点 接点定格 :AC250V、1A DC30V、1A 拡張イベント(CH3) 寿命...
  • Page 4 東 北 支 店 (022)292-2004 関 西 支 社 (06)6881-3383〜4 北関東支店 (048)653-8733 中 国 支 店 (082)554-0750 東 京 支 社 (03)6810-1200 九 州 支 社 (093)952-1210 製品のお問い合わせ、計装のご相談は…    コールセンター:  0466-20-2143 〈COMPO CLUBアドレス〉 http://www.compoclub.com 〈山武ホームページアドレス〉http://jp.azbil.com 1999年 4月 初版発行(R) 2008年 5月 改訂10版(A)
  • Page 5: Safety Precautions

    Failure to do so might cause electric shock, fire or faulty CP-SP-1057E. operation. • Do not allow lead clippings, chips or water to enter the DMC10E RESTRICTIONS ON USE case. Doing so might cause fire or faulty operation. • Firmly tighten the terminal screws at the torque listed in the This product has been designed, developed and specifications.
  • Page 6: Model Selection Guide

    ON. ■ Installation Procedure The DMC10E can be mounted in either of two ways, by mounting its base by screws or by securing on a DIN rail. Handling Precautions • Install this module so that it is vertical, with the DIN rail locking tab at the bottom.
  • Page 7: Wiring Precautions

    Ex : Connection with a 5-lead device * For details refer to the Distributed Multi-channel Handling Precautions controller DMC10 User's Manual (Description of Functions Version) CP-UM-5143E. • Do not connect an external terminator as the DMC10E has a built-in resistor equivalent to a terminator.
  • Page 8 Dimension required for mounting and removal of the body Specifications are subject to change without notice. (08) Advanced Automation Company 1-12-2 Kawana, Fujisawa Kanagawa 251-8522 Japan 1st Edition: Issued in July 2000 (C) URL: http://www.azbil.com 10th Edition: Issued in May 2008 (A)
