CP-UM-5288JE
デジタル指示調節計
SDC25/26
取扱説明書 設置編
このたびは当社製品をご購入いただき、 まことにありがとうございます。
この製品を正しく安全にお使いいただくために、この取扱説明書を必ず
お読みになり、理解したうえでお使いください。
本書は、いつもお手元においてご使用ください。
ご注文・ご使用に際しては、下記 URL より 「ご注文・ご使用に際して
のご承諾事項」 を必ずお読みください。
https://www.azbil.com/jp/product/factory/order.html
この取扱説明書は、本製品をお使いになる担当者のお手元に確
実に届くようにお取りはからいください。
この取扱説明書の全部、または一部を無断で複写、または転載
することを禁じます。この取扱説明書の内容を将来予告なしに
変更することがあります。
この取扱説明書の内容については、万全を期しておりますが、
万一ご不審な点や記入もれなどがありましたら、当社までご連
絡ください。
お客さまが運用された結果につきましては、責任を負いかねる
場合がございますので、ご了承ください。
© 2003–2018 Azbil Corporation. All Rights Reserved.
本書は使用上の注意事項と取り付け・結線・PV レンジ種類・パラメー
タ一覧・おもな仕様などを説明したものです。詳しい取り扱い方法・
設定方法などは、別冊の 「詳細編」 をご覧ください。
各種機能の操作については次の説明書があります。必要に応じてお読
みください。
デジタル指示調節計 SDC25/26 取扱説明書 詳細編
デジタル指示調節計 SDC15/25/26/35/36 用
スマートローダパッケージ SLP-C35 取扱説明書
デジタル指示調節計 SDC25/26 キー操作ダイジェスト
これらの資料は https://www.compoclub.com からダウンロードす
ることもできます。
確認してください
お買い上げいただいたSDC25/26は次のものが同梱されています。
・ 取付器具
81409654-001
・ 取扱説明書 （本書）
CP-UM-5288JE
安全上の注意
当社が規定しない使い方をした場合、この製品に盛り込まれた安全保護は損
なわれます。
● 警告表示の意味
警告
取り扱いを誤った場合に、使用者が死亡または 重傷を
負う危険の状態が生じることが想定される場合。
取り扱いを誤った場合に、使用者が軽傷を負うか、ま
注意
たは物的損害のみが発生する危険の状態が生じること
が想定される場合。
導電性の汚染が生ずる環境、もしくは結露などによって導電
性となる乾燥した非導電性の汚染が生ずる環境で使用しない
でください。トラッキング現象などによる部品故障や、その
部品故障に起因する火災を引き起こすおそれがあります。
本器の電源配線には仕様に記載されているヒューズを設けて
ください。トラッキング現象に起因する火災や、他要因によ
る部品故障に起因する火災のおそれがあります。
本器への通電前に配線が正しく行われていることを確認して
ください。本器への配線間違いは故障の原因になり、また危
険な災害を招く原因にもなります。
本器へ結線や取り付け、取り外しは電源の供給元を切った状
態で行ってください。
感電、故障の原因になります。
電源端子などの充電部には触らないでください。
感電のおそれがあります。
本器を分解しないでください。感電、 故障のおそれがあります。
お願い
CP-SP-1149
CP-UM-5290
CP-SP-1217
2 個
1 部
警告
本器は、仕様に記載された使用条件 （温度、湿度、電圧、振動、
衝撃、取付方向、雰囲気など） の範囲内で使用してください。
火災、故障のおそれがあります。
本器の通風穴をふさがないでください。
火災、故障のおそれがあります。
本器への結線は定められた基準に従い、指定された電源、お
よび施工方法で正しく配線してください。
火災、感電、故障のおそれがあります。
本器ケース内部に線くず、切粉、水などが入らないようにし
てください。火災、故障のおそれがあります。
端子ねじは仕様に記載されたトルクで確実に締め付けてくだ
さい。締め付けが不完全だと火災、感電のおそれがあります。
本器の未使用端子を中継端子として使用しないでください。
火災、感電、故障のおそれがあります。
本器の結線後は端子カバーを取り付けることをお勧めします。
感電のおそれがあります。
（本器は別売品の端子カバーを用意しています）
本器のリレーは仕様に記載された寿命の範囲内で使用してく
ださい。範囲を超えて使い続けると火災、故障のおそれがあ
ります。
雷サージのおそれがある場合には、サージアブソーバ （サージ
防止器） を使用してください。火災、故障のおそれがあります。
キー操作の際には先のとがったもの （シャープペンシルの先や
針など） で押さないでください。故障の原因となります。

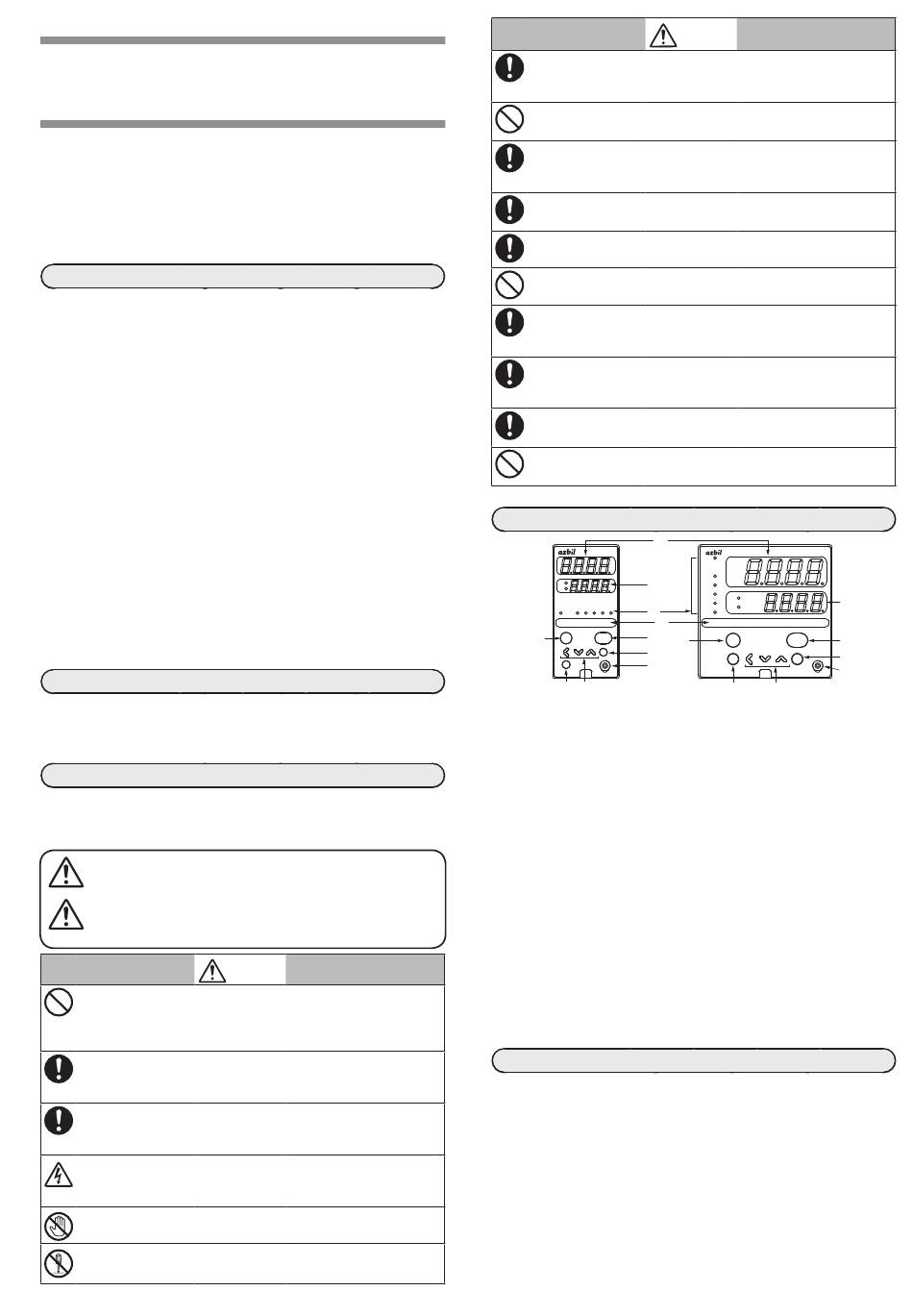

各部の名称と機能
SDC25
pv
sp
out
man
ev1 ev2 ev3 ot1
ot2
⑤
mode
display
enter
para
⑧
⑦
① 第 1 表示部 ： P V 値 （現在の温度など） や設定項目を表示します。
② 第 2 表示部 ： S P 値 （設定温度など） や各設定項目の設定値を表示
します。第 2 表示部が SP を表示しているときは、
sp が点灯し、操作量 （MV） を表示しているときは、
out が点灯します。
③ モード表示灯
man
： MANUAL モード （手動） のとき点灯します。
ev1 〜 ev3 ： イ ベントリレー出力が ON しているとき点灯します。
ot1・ot2 ： 制御出力が ON しているとき点灯します。
④ MS （マルチステータス） 表示灯
： 点 灯条件と点灯状態を組みにして、優先度のついた
3 組を設定できます。
⑤ ［mode］ キー ： 1 秒以上押し続けると、あらかじめ設定してある操
作ができます。
⑥ ［display］ キー ： 運 転表示で表示内容を切り替えます。バンク設定表
示から運転表示に戻します。
⑦ ［＜］ 、 ［ ∨］ 、 ［ ∧］ キー ： 数値の増減、桁送りに使用します。
⑧ ［para］ キー ： 表示の切り替えをします。
⑨ ［enter］ キー ： 設 定の変更開始と変更中の数値の確定を行います。
⑩ ローダコネクタ ： ス マートローダパッケージに同梱されている専用
ケーブルを使用してパソコンと接続します。
■ 取付場所
本器を取り付けるときは、次のような場所に設置してください。
• 供給電源およびリレー接点出力を除く入出力のコモンモード
電圧：対大地間の電圧は、30 Vr.m.s. 以下、42.4 V ピーク以
下、DC60 V 以下としてください。
• 高温、低温、高湿度、低湿度にならない場所
• 硫化ガスなど腐食性ガスやシリコーンガスのない場所
• 粉じん、油煙などの少ない場所
• 直射日光および風雨の当たらないように適切な処理のされ
た場所
• 機械的振動、衝撃の少ない場所
J1
注意
①
SDC26
man
pv
②
ev1
ev2
ev3
sp
③
ot1
out
ot2
④
mode
display
⑥
⑤
⑨
para
enter
⑩
⑧
⑦
設 置
②
⑥
⑨
⑩
