Teletek electronics TTE LAN Installation Instruction

TTE LAN
Installation Instruction
Инструкция за инсталиране
ATTENTION:
Carefully read through this manual prior to
installing the device!
This manual is subject to change without
notice!
ВНИМАНИЕ:
Прочете описанието внимателно преди
да инсталирате устройството!
Производителят си запазва правото на
промени без предизвестие!
18020901, Rev. B, 07/2020
Teletek Electronics JSC
Address: 14A Srebarna Str.,
1407 Sofia, Bulgaria
Tel: +359 2 9694 700
http://www.teletek-electronics.com
!

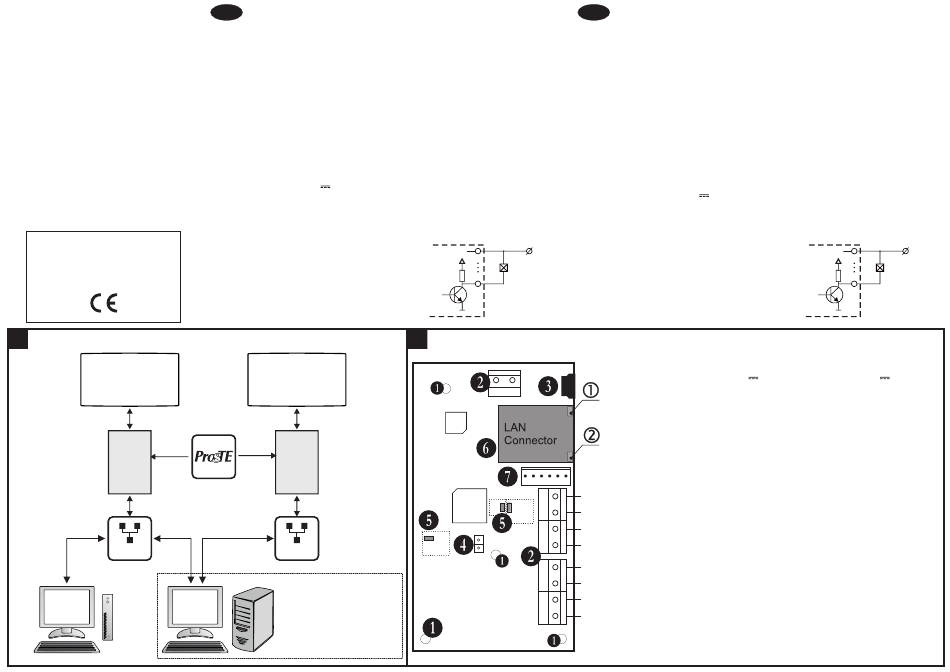

Functional Diagrams / Функционални диаграми
Eclipse
Control Panel
Serial interface
TTE
LAN

Programming

SIA over IP TTE UDL
LAN
Observer
AJAX SP
Monitoring
Software
Software
EN

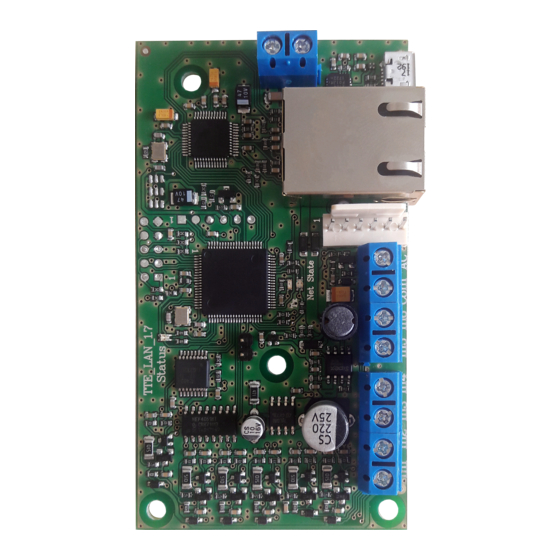

General Information

TTE LAN is an universal communication module, designed also for operation via serial
communication with control panels Eclipse series and Simpo fire alarm panel. The module
transmits the incoming events to AJAX SP Pro server/Observer through LAN network. The
general application of the module is to send messages for events to monitoring center or end-
user. The module can be mounted into the panel's box or into small plastic box (SB-U) suitable
for wall mounting.
It is possible to program and to control the TTE LAN module remotely via AJAX SP Pro
software application. The module is suitable for realizing of home automation applications.
Programming
The TTE LAN module can be programmed by means of ProsTE - special programming
software. For more information please refer to the distributer of this equipment or visit
http://www.teletek-electronics.com

Technical Specifications

• Main power supply: 9-30V (no tolerance), reversed polarity protection;
• Current consumption:
- Normal operation mode (standby): 80mA
- Maximal consumption: 150mA
• 6 Programmable Inputs/Outputs: OC type (Open Collector)
• Micro USB input for direct PC connection;
• Operating temperature: 0°C ÷ +60°C;
• Jumper for restoring of the default factory settings;
• Dimensions: 50x90mm;
• Parameters of the inputs:
- Permissible input voltage: 0 - 20V
- Signal filtering period: 300ms
- Threshold of operation: 1.3V
- Hysteresis: ±0.4V
Simpo
Control Panel
Serial interface
TTE
LAN
Software
ModBus
LAN
Up to 64 intruder and fire alarm panels
(Teletek Electronics JSC production) can
be monitored and controlled online via
one Observer Monitoring software. /
До 64 алармени и
пожароизвестителни панела
(производство на Телетек
Електроникс ЕАД) могат да се
наблюдават и управляват
едновременно в реално време чрез
един Observer софтуер.
BG
Обща информация
TTE LAN е универсален комуникационен модул, проектиран също така за работа по
серийна връзка с контролни панели серия Eclipse и пожароизвестителен панел Simpo.
Модулът предава входящите събития към сървър AJAX SP Pro/Observer по LAN канал.
Основното приложение на TTE LAN е изпращане на алармени съобщения до мониторинг
център или краен потребител. Модулът е подходящ за монтаж директно в кутията на
алармения панел или в малка универсална кутия (SB-U) подходяща за монтаж на стена.
TTE LAN има възможност за дистанционно управление, програмиране и наблюдение чрез
потребителското приложение AJAX SP Pro. Модулът е подходящ също за управление на
домашна автоматика.
Програмиране
TTE LAN се програмира със специализиран софтуер за програмиране ProsTE. За
повече информация се обръщайте към доставчика на това оборудване или
посетете: http://www.teletek-electronics.bg
Технически характеристики
• Основно захранване: 9-30V
• Консумация:
• 6 Програмируеми Входове/Изходи: OC тип (Отворен колектор);
• Микро USB вход за конфигуриране на устройството;
+V
TTE LAN 9 ё 30V
• Работна температура: 0°C ÷ +60°C;
• Джъмпер за възстановяване на заводските настройки;
1K
• Размери: 50x90mm;
R = 120 W
10K
L
• Параметри на входовете:
I/O 1-6
- Допустимо напрежение на входа: 0 - 20V
- Време за филтриране на сигнала: 300ms
Internal structure of
- Праг на сработване: 1.3V
a programmable
output
- Хистерезис: ±0.4V
1
Elements Description / Описание на елементите
V- V+
Micro USB
AC
Tx Net
Com
State
I/O6
Jumper
I/O5
Status
I/O4
I/O3
I/O2
I/O1
(без толеранс), защита от обърнато захранване;
- Нормален работен режим (готовност): 80 mA
- Макс. консумация: 150mA
B - Mounting holes/ Монтажни отвори
C - Terminal row/ Клеморед:
± V - Main power supply 9-30V / Основно захранване 9-30V
I/O1-6 - Programmable input/output (via ProsTE)/ Програмируем вход/изход
(чрез ProsTE);
Com - Common Ground/ Обща маса;
AC* - Terminal for AC monitoring of Eclipse panels/ Клема за следене на
нивото на променливо напрежение на панели Eclipse
D - Micro USB Interface/ Mикро USB Интерфейс;
E - Jumper to restore of the factory settings**/ Джъмпер за възстановяване на
заводските настройки**
F - LED Indication***/ Светодиодна (LED) Индикация***:
Status - LED for status of the connection with the panel/ Светодиод за
състоянието на връзката с панела;
Tx - LED for transmitting of event indication/ Светодиод за индикация при
предаване на събитие;
Net State - LED for the state of the connection with AJAX Pro and Observer/
Светодиод за състоянието на връзката с AJAX Pro и Observer.
G - LAN network connector/ Конектор за LAN мрежа:
Ѓ - LED LAN Action (green)/ Светодиод показващ активност (зелен).
‚ - LED LAN Link (yellow)/ Светодиод за наличие на мрежа (жълт).
H - Serial interface for connection to Eclipse and Simpo panels/
Конектор за серийна връзка към панели Eclipse и Simpo.
* For using with Eclipse panels only. When the module is used as stand-alone device or it is connected to a fire
alarm panel, this terminal is not used./ При работа само с панели Eclipse. Когато модулът се използва
като самостоятелно устройство или е свързан към пожароизвестителен панел тази клема не се
използва.
** Put a jumper to reset the module parameters by default./ За възстановяване на заводските
настройки на изводите се поставя джъмпер.
*** The detailed description of the LED indication is shown on page 2/ Подробно описание на индикацията е
дадено на стр. 2.
+V
TTE LAN 9 ё 30V
1K
R = 120 W
10K
L
I/O 1-6
Вътрешна структура
на програмируем
изход
