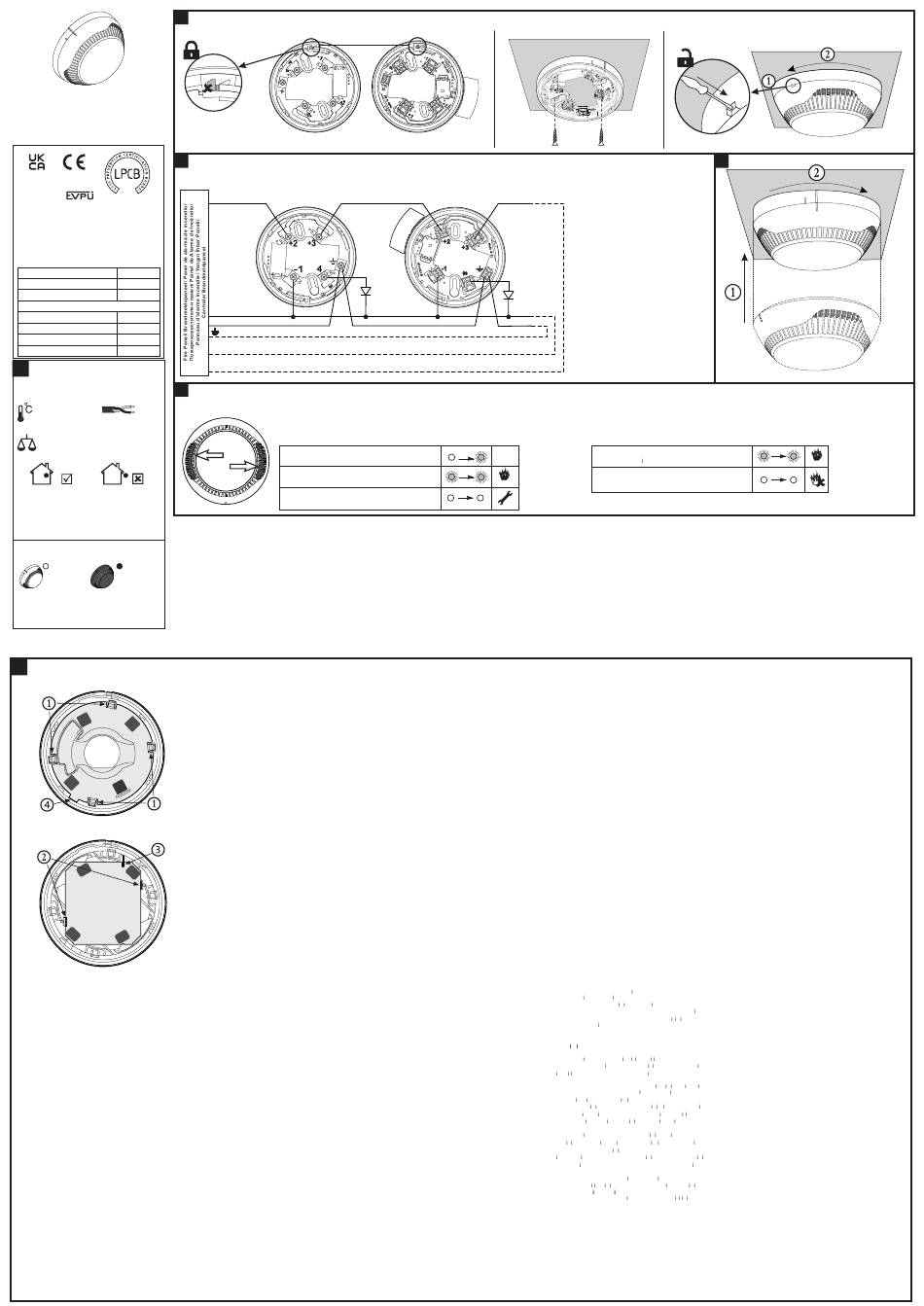

Teletek electronics SensoIRIS T110 IS Quick Start Manual

1
Bases / Sockelen / Bases / Основи / Bases / Bases / Soket / Base / Basis
SensoIRIS T11 0 IS
Intelligent analogue addressable
fire alarm heat detector
with built-in isolator module
2
22 22
0832 2831
DoP No: 024
Tested by
1139j/01
Teletek Electronics JSC
Address: 14A Srebarna Str,
1407 Sofia, Bulgaria
EN 54-5:2017+A1:2018
EN 54-17:2005/AC:2007
Essential characteristics Performance
Performance under fire conditions Pass
Operational reliability Pass
Durability of operational reliability:
Temperature resistance Pass
Humidity resistance Pass
Shock and vibrationresistance Pass
Corrosion resistance Pass
! Installation/ Installation/
Instalación/ Инсталиране/
Instalação/ Installation/ Kurulum/
5
LED Indication /
Istallazione/ Installatie
Indicazioni LED / LED indicatie
-10°C ÷ 60 + °C
2 2
0.4mm - 2.0mm
Without base/ Ohne Sockel/
~110g
P eso sin base incluida / Без основа/
Sem base/ Sans base/ Tabansız/
Senza base/ Zonder basis
Indoor use/ Outdoor use/
Außenmontage/
Innenmontage/
Montaje interno/ Montaje externo/
Вътрешен монтаж / Външен монтаж/
Uso exterior/
Uso interior/
Montage à l'extérieur/ Montage à l'intérieur/
Dış Montaj/ İç Montaj/
Esterno/ Warranty
Interno/
Interne montage Externe montage
All detectors carry on a
warranty valid from the date
Color / Farbe / Color / Цвят / Cor /
of manufacture. The date of
manufacture can be
Couleur / Renk / Colore / Kleur
checked by the code on the
b ack of the detector.
RAL 9016 RAL 9005
first two numbers represent
White/ Black/
the year and the last two -
Weiß/ Schwarz /
the month. For example:
Blanco/ Negro/
The date code "21 07",
Бял/ Черен/
means the detector is
Branca/ Preta/
manufactured in July, 2021.
Blanc/ Noir/
To return goods for
Beyaz/ Siyah/
warranty service, please
Bianco/ Nero/
contact with your local
Wit Zwart
distributer for details.
1802 0199, RevK, 08/2022
!
Maintenance / Wartung / Mantenimiento
Test
1. Apply power to the detector.
2. Wait for 30 sec.
3. Exert influence on the fire detector by heat tester
(Cordless Heat Detector Tester or Heat Tester
110V>240V) at distance of 20 cm to test the heat part.
Within 8 sec the fire detector will enter in fire condition.
Both LEDs will light up.
4. Power off the detector for 2 sec minimum. After
resetting the detector will enter in duty mode and the
LEDs will light off.
Cleaning and Maintenance
1. Remove the detector from its base .
2. Remove the inner protective cover press the four -
clips (1) with a plain screw-driver gently down to unlock
the cover from the dete tor body. c 's
3. Dismount the PCB from the supporting clips (2).
4. Clean the chamber .
5. Mount the PCB back to the detector's body as a -
reference point use the side with a cut-out (3). Rotate
the PCB until the cut-out coincides with the pin on the
inner part from the detector body. Gently press the
PCB down to fix in place.
6. Mount the inner protective cover the mark with a -
rectangular shape (4) fits with the channel at the inner
side of the detector's body and the contact plates on
the PCB coincide with the four openings on the
protective cover. Press gently down until a click is
heard.
7. Mount the detector back to its base and test for
correct operation and LED indication.
The service maintenance of the detector should be
provided:
1. Inspection for visible physical damage - weekly .
2. Operational test in real conditions - monthly .
3. Check and clean dust contamination - six months .
4. Check and clean base and head contacts and
connections - annually.
B124
103x11mm
Wiring Diagram / Schaltplan / Esquema de conexión /
Schéma de raccordement / Bağlantı Diyagramı / Schema di collegamento / Verbindingsschema
+Loop
B124
-Loop
Earth
-Loop
+Loop
LED Anzeige / Indicación luminosa
1. Blinking is enabled/ LED freigegeben / Parpadeo activado/
Разрешено мигане / Piscando está ativado/ Fonction clignotement active/
Yanıp sönmeyi açın/ Lampeggio LED abilitato/ Ingeschakeld flitsen
Blink ing/ Blinkt/ Parpadea / Мига/ Piscando/
Clignote/ Yanıp sönüyor/ Lampeggio/ Flitst
Light on/ Leuchtet/ Se ilumina/
S'allume/ Sürekli yanıyor/ LED acceso/ Licht
Light o / ff Leuchtet nicht/ No se ilumina/
Luz apagada/ Reste éteint/ Yanmıyor/ LED spento/
Licht niet
Garantie Garantía
Todos los detectores poseen
Alle Rauchmelder verfügen
una garantía válida desde la
über eine Garantie, die ab
fecha de fabricación. La
Herstellungsdatum gilt. Das
fecha de fabricación se ha
Herstellungsdatum ist auf dem
indicado en el dorso del
an der Rückseite des melders
detector, con cifras: AA MM.
The im Format JJ MM angegeben.
Las primeras dos cifras
Die beiden ersten Ziffern
representan el año, y las
stehen für das Jahr und die
últimas dos cifras el mes de
letzten zwei Ziffern für den
fabricación. Ejemplo: "21 07"
Monat. Beispiel: "21 07"
significa fecha de fabricación
bedeutet, dass der
julio de 2021.
Rauchmelder im Juli 2021
En caso de devolver
hergestellt worden ist.
productos para un servicio de
Für Reparaturen oder
garantía, diríjase a su
Umtausch im Rahmen der
distribuidor regional.
Garantie wenden Sie sich bitte
an Ihren lokalen Händler.
/ Поддръжка / Manutenção / Maintenance / Bakım / Manutenzione / Onderhoud
T
est
1. Rauchmelder an Spannung legen.
2. 30 Sekunden abwarten.
3. Testen Sie den Sensor mit einen Wärmetester
(Cordless Heat Detector Tester oder Heat Tester
110V>240V) auf den Sensor in einem Abstand von 20
cm. Innerhalb von 8 Sekunden muss der
Rauchmelder in FEUER-Modus übergehen. Die
beiden LED Leuchten werden gleichzeitig
aufleuchten.
4. Die Einspeisung des Rauchmelders für mindestens
2 Sekunden unterbrechen. Nach diesem
Zurücksetzen wird der Rauchmelder in Dienstmodus
übergehen und die beiden LED Leuchten gehen aus.
Reinigung und Wartung
1. Den Melder aus dem Sockel entnehmen.
2. Die innere Schutzabdeckung abnehmen. Mit einem
passenden Schraubendreher leicht die Clips (1)
drücken, um diese vom Rauchmeldergehäuse zu
entriegeln.
3. Die Platte aus den Clips (2) entnehmen.
4. Reinigen sie die Kamera des Sensors.
5. Die Platte wieder ins Gehäuse montieren – zur
Orientierung die Seite mit dem Ausschnitt nach innen
(3) verwenden. Die Platte so drehen, dass sich der
Ausschnitt mit dem Ausgangspunkt auf der Innenseite
des Meldergehäuses deckt. Die Platte aufmerksam
nach unten drücken, um diese zu befestigen.
6. Die innere Schutzabdeckung montieren. Die
Markierung mit der rechteckigen Form (4) muss sich
mit der Nut an der inneren Seite des Gehäuses und
die Kontaktlamellen der Platte sich mit den vier
Öffnungen der Schutzabdeckung decken. Vorsichtig
nach unten drücken bis ein „Klick" zu hören ist.
7. Den Rauchmelder wieder am Sockel einsetzen und
den einwandfreien Betrieb und die Anzeige
überprüfen.
Die Wartung umfasst folgende Tätigkeiten:
1. Visuelle Inspektion zur Feststellung von sichtbaren
mechanischen Beschädigungen – wöchentlich.
2. Betriebstest unter realen Bedingungen – monatlich.
3. Prophylaktische Reinigung von
Staubverschmutzungen – alle sechs Monate.
4. Prophylaktische Inspektion und Reinigung des
Kontaktsystems – jährlich.
Prueba
1. Suministre voltaje de alimentación al detector.
2. Espere durante 30 segundos.
3. Ejerza influencia con un ensayador térmico
(Cordless Heat Detector Tester o Heat Tester
110V>240V) sobre el detector desde una distancia de
20 cm. En los límites de 8 segundos después de
haber ejercido la influencia sobre el detector, deberá
establecerse en estado de "INCENDIO". Ambos
diodos LED se iluminarán simultáneamente.
4. Interrumpa mínimo durante 2 segundos la
alimentación del detector. Después de un tal rearme,
el detector pasará a modo de reposo y ambos diodos
LED se apagarán.
Limpieza y Mantenimiento
1. Retire el detector de la base.
2. Retire la tapa interna de protección: con un
destornillador apropiado, presione ligeramente en las
pinzas (1) del cuerpo del detector para abrirlas.
3. Saque el circuito de las pinzas de soporte (2).
4. Limpie la cámara del detector.
5. Instale de nuevo el circuito en el cuerpo: utilice, a
modo de orientación, la parte con una ranura (3)
hacia adentro. Haga girar el circuito, de modo que la
ranura coincida con el punto de referencia de la parte
interna del cuerpo del detector. Presione
cuidadosamente el circuito hacia abajo para fijarlo en
el lugar.
6. Instale la tapa de protección interna: el punto de
referencia de forma rectangular (4) deberá coincidir
con el canal por la parte interna del cuerpo, y, las
placas de contacto del circuito, con las cuatro
aberturas de la tapa de protección. Presione
ligeramente hacia abajo, hasta que se oiga un
chasquido.
7. Instale nuevamente el detector en la base, y
ensaye la capacidad de funcionamiento y la
indicación.
El mantenimiento de los detectores deberá
efectuarse:
1. Examen exterior por daños mecánicos visibles:
cada semana.
2. Inspección de la capacidad de funcionamiento en
condiciones reales: cada mes.
3. Limpieza preventiva por impurezas de polvo: cada
6 meses.
4. Inspección preventiva y limpieza del sistema de
contacto: 1 vez al año.
B124-HP
104x17.5mm
Схема на свързване
B124-HP
RI
RI
/ Светлинна Индикация / Indicação de LED / Indication lumineuse / LED Işıklı Gösterge /
10 sec OK
Свети / Luzes ligadas/
Не свети /
Гаранция Garantia
Todos os detectores possuem
Всички детектори
uma garantia válida a partir da
притежават гаранция
data de fabricação. A data de
валидна от датата на
fabricação pode ser verificada
производство. Датата на
pela etiqueta do código na
производство е изписана на
parte traseira do detector. A
гърба на детектора.
data é impressa com números
Първите две цифри
brancos em uma área preta -
представляват годината, а
AA MM. Os dois primeiros
последните две - месеца на
números representam o ano e
производство. Пример: "21
os dois últimos - o mês.
07", означава дата на
Por exemplo: O código de
производство Юли 2021
data "21 07", significa que o
За да върнете изделия за
detector foi fabricado em julho
гаранционен сервиз се
de 2021.
обръщайте към вашия
Para devolver mercadorias
регионален дистрибутор.
para serviço de garantia,
entre em contato com seu
distribuidor local para obter
detalhes distribuidor regional.
Тест
1. Подайте захранващо напрежение на детектора.
2. Изчакайте 30 сек.
3. Въздействайте с топлинен тестер (Cordless Heat
Detector Tester или Heat Tester 110V>240V) върху
детектора от разстояние 20см. В границите на 8
секунди след въздействието детектора трябва да
се установи в състояние "ПОЖАР". Двата
светодиода ще светнат едновременно.
4. Прекъснете за 2 сек. минимум захранването на
детектора. След подобен ресет детектора ще се
установи в дежурен режим и двата светодиода ще
изгаснат.
Почистване и Поддръжка
1. Свалете детектора от основата.
2. Свалете вътрешния защитен капак - с
подходяща отвертка натиснете леко в щипките (1),
за да ги отключите от корпуса на детектора.
3. Извадете платката от придържащите щипки (2).
4. Почистете камера на детектора.
5. Монтирайте платката обратно към корпуса -
използвайте за ориентир страната с прорез
навътре (3). Завъртете платката така, че прореза
да съвпадне с репера от вътрешната страна на
корпуса на детектора. Натиснете внимателно
платката надолу, за да я фиксирате на място.
6. Монтирайте вътрешния защитен капак - реперът
с правоъгълна форма (4) трябва да съвпадне с
жлеба от вътрешната страна на корпуса, а
конктните пластини на платката - с четирите
отвора на защитния капак. Натиснете леко надолу
докато се чуе щракване.
7. Монтирайте детектора обратно към основата и
тествайте за работоспособност и индикация.
Сервизна поддръжка на детекторите трябва да
се извършва:
1. Външен оглед за видими механични повреди -
ежеседмично
2. Проверка на работоспособността в реални
условия
- ежемесечно
3. Профилактично почистване на замърсяване от
прах
- 6 месеца
4. Профилактична проверка и почистване на
контактната система - 1 година.
Teste
1. Ligue o detector.
2. Aguarde 30 segundos.
3. Exercer influência no detector de incêndio por
testador de calor (Testador de detector de calor sem
fio ou testador de calor 110V>240V) a uma distância
de 20 cm para testar a parte térmica. Dentro de 8
segundos, o detector de incêndio entrará em
condição de incêndio. Ambos os LEDs acenderão.
4. Desligue o detector por no mínimo 2 segundos.
Após a reinicialização, o detector entrará no modo de
serviço e os LEDs se apagarão.
Limpeza e manutenção
1. Remova o detector de sua base.
2. Remova a tampa de proteção interna - pressione
os quatro clipes (1) com uma chave de fenda simples
suavemente para baixo para destravar a tampa do
corpo do detector.
3. Desmonte o PCB dos clipes de suporte (2).
4. Limpe a câmara de fumo.
5. Monte o PCB de volta no corpo do detector - como
ponto de referência, use o lado com um recorte (3).
Gire o PCB até que o recorte coincida com o pino na
parte interna do corpo do detector. Pressione
suavemente o PCB para baixo para fixar no lugar.
6. Monte a tampa de proteção interna - a marca com
formato retangular (4) se encaixa no canal na parte
interna do corpo do detector e as placas de contato
na placa de circuito impresso coincidem com as
quatro aberturas da tampa de proteção. Pressione
suavemente para baixo até ouvir um clique.
7. Monte o detector de volta em sua base e teste a
operação correta e a indicação do LED.
O serviço de manutenção do detector deve ser
efetuado:
1. Inspeção quanto a danos físicos visíveis -
semanalmente.
2. Teste operacional em condições reais -
mensalmente.
3. Verifique e limpe a contaminação por poeira - seis
meses.
4. Verifique e limpe os contatos e conexões da base e
do cabeçote - anualmente.
3
/ Diagrama de Ligação /
RI - Remote Indicator/
Signalleuchte (Fernindikator über der Tür)/
Indicador exterior/ Надвратен индикатор/
Sinalizador Remoto/ Indicateur d'huisserie/
Kapı üstü indikatörü/ Indicazione remota (LED
fuoriporta)/ Afgelegen paneel (over de deur)
+Loop - Positive loop wire/ Positiver Ausgang/
Bucle positivo/ Положителен извод/
Fio de loop positivo/ Boucle sortie positive/
Pozitif uç/ Positivo del Loop/ Positieve pool
-Loop - Negative loop wire/ Negativer Ausgang/
Bucle negativo/ Отрицателен извод/
Fio de loop negativo/ Boucle sortie négative/
Negatif uç/ Negativo del Loop/ Negatieve pool
Earth - Earth point/ Erdungsausgang/
Bucle de toma de tierra/ Заземителен извод/
Ponto Terra/ Terre sortie de mise à la terre/
Topraklama ucu/ Messa a terra/ Aardingspool
2. Blinking is disabled/ LED deaktivieren/ Parpadeo desactivado/
Забранено мигане/ O piscar está desativado/ Fonction clignotement inactive/
Yanıp sönmeyi kapat/ Lampeggio LED disabilitato/ Uitgeschakeld flitesn
Light on/ Leuchtet/ Se ilumina/ Свети / Luzes ligadas/
S'allume/ Sürekl yanıyor/ LED acceso/ Licht
Light o / ff Leuchtet nicht/ No se ilumina/ Не свети
Luz apagada/ Reste éteint/ Yanmıyor/ LED spento/
Licht niet
Garantie Garanti Bilgisi
Tous les dispositifs Bütün cihazların üretim
bénéficient d'une garantie, tarihinden itibaren geçerli
valable à partir de la date de olmak üzere garantisi vardır.
fabrication. La date de Üretim tarihi - YY AA olarak,
fabrication apparaît sur cihazın arka tarafına
l'élément de repérage, collé yapıştırılan. İlk iki rakam
sur le dos du détecteur en üretim yılını, son iki rakam ise
chiffres blancs sur un fond üretim ayını gösterir. Örnek:
noir -aamm. Les deux "21 07", üretim tarihinin
premiers chiffres Temmuz 2021 olduğunu
correspondent à l'année et gösterir.
les deux derniers – au mois Garanti kapsamında tamirler
de fabrication. Exemple : "21 için yerel distribütörünüze
07" signifie date de başvurunuz.
fabrication Juillet 2021.
Adressez vous à votre
distributeur régional pour
retourner des produits dans
un service de garantie.
Test
1. Mettez sous tension le détecteur.
2. Attendez pendant 30 secondes.
3. Utilisez un testeur de chaleur (Testeur de détecteur
de chaleur sans fil ou bien Testeur de chaleur
110V>240V) à 20 cm de distance du détecteur.
4. Déconnectez pour 2 secondes au minimum
l'alimentation du détecteur. Après l'avoir rebranché, le
détecteur entre en mode Veille et les deux LEDs vont
s'éteindre.
Nettoyage et maintenance
1. Retirez le détecteur de sa base.
2. Retirez le capot de protection intérieur avec un
tournevis approprié, appuyez légèrement sur les clips
(1) vers le bas pour déverrouiller le capot du boîtier.
3. Retirez le circuit imprimé des clips de maintien (2).
4. Nettoyez la chambre de fumée du détecteur.
5. Replacez la plaquette du circuit imprimé dans le
boîtier du détecteur – utilisez comme référence le côté
avec une découpe (3). Tournez le circuit imprimé
jusqu'à ce que la découpe coïncide avec l'axe de
repère sur la partie interne du boîtier du détecteur.
Appuyez avec précaution la plaquette du circuit
imprimé pour la fixer sur place.
6. Replacez le capot de protection intérieur - la
marque rectangulaire (4) s'emboîte dans le canal du
côté interne du boîtier du détecteur et les plaques de
contact sur le circuit imprimé coïncident avec les
quatre orifices sur le capot de protection. Appuyez
doucement vers le bas jusqu'au déclenchement d'un
clic.
7. Montez de nouveau le détecteur sur sa base et
faites un test de fonctionnement correct et d'indication
lumineuse.
La maintenance des détecteurs exige :
1. Inspection visuelle pour des dommages physiques
visibles – une fois par semaine.
2. Test opérationnel dans des conditions réelles - une
fois par mois.
3. Vérification et nettoyage de poussière - une fois
tous les 6 mois.
4. Vérification et nettoyage du système de connexion -
annuellement.
Test
1. Dedektöre besleme ver n.
2. 30 san ye bekley n.
3. Dedektörün ısı test n ısı test c hazı (Cordless Heat
Detector Tester veya Heat Tester 110V>240V) le
dedektöre 20 cm mesafeden gerçekleşt r n z.
4. En az 2 san ye kadar beslemeyi kesiniz. Bu şekilde
dedektör başlangıç konumuna gelip, iki LED
sönecektir.
Tem zl k ve Bakım
1. Dedektörü tabandan sökün.
2. İç emn yet kapağını nd r n – k l tleme mandallarını
dedektör gövdes nden ayırmak ç n uygun tornav da
le k l tleme mandallarını (1) haf fçe bastırın.
3. Devre kartını tutturma mandallarından çıkartın (2).
4. Dedektörün duman algılama ün tes n tem zley n.
5. Devre kartını gövdeye ger monte ed n – referans
olarak çer doğru çent kl tarafı (3) kullanın. Devre
kartını, çent ğ n dedektör gövdes n n ç tarafındak
referans şaret ne denk gelecek şek lde çev r n. Devre
kartını yer ne sab tlemek ç n kartı d kkatl ce aşağıya
doğru bastırın.
6. İç emn yet kapağını monte ed n z – d kdörtgen
şek ll referans şaret (4) gövden n ç tarafındak
kanala denk gelmel d r. Devre kartının kontak plakaları
se, emn yet kapağının dört del ğ ne denk gelmel d r.
"tık" ses duyuluncaya kadar aşağıya doğru haf fçe
bastırın.
7. Dedektörü tabana ger monte ed n, dedektörün
çalışma kab l yet n ve ışıklı göstergey test ed n z.
Dedektörler n serv s bakım programı:
1. Gözle görünür mekan k arızaların tesp t ç n gözle
muayene - haftada bir.
2. Gerçek şartlarda çalışabilirlik kontrolü - ayda bir.
3. Kirlenme ve tozlanmaya karşı temizlik - 6 ayda bir.
4. Klemenslerin bakımı ve temizliği - yılda bir.
/
Garanzia Garantie
Tutti i dispositivi sono Alle detectors worden met
garantiti a partire dalla data di garantie geleverd die geldig
produzione. La data di is van de fabricagedatum. De
produzione può essere fabricagedatum staat op de
verificata sull'etichetta sticker vermeld die op de
presente sul retro del achterzijde van de detector
dispositivo. I primi due geplakt is – JJMM. De eerste
numeri indicano l'anno di twee cijfers tonen het jaar en
produzione mentre gli altri de laatste twee cijfers – de
due indicano il mese. Per maand van productie.
esempio: la data indicata Bijvoorbeeld: "21 07"
come "21 07" indica una betekent fabricagedatum Juli
produzione eseguita nel 2021.
mese di luglio del 2021. Om apparaten voor
garantieservice terug te
sturen wendt u zich alstublieft
aan uw regionale distributeur.
Test
1. Alimentare il rivelatore.
2. Attendere 30 secondi.
3. Applicare il simulatore di calore ad una distanza pari
a 20cm per testare la parte di rivelazione del calore.
Entro 8 secondi il rilevatore entra in condizione di
allarme incendio e si accendono i LED.
4. Disalimentare il rivelatore e attendere almeno 2
secondi prima di rialimentarlo. Il rivelatore riprenderà il
funzionamento e i LED si spegneranno.
Pulizia e Manutenzione
1. Rimuovere il dispositivo dalla base
2. Rimuovere la copertura plastica sul retro del
rivelatore esercitando una piccola pressione con l'aiuto
di un cacciavite sulle 4 clip (1).
3. Staccare il PCB dal corpo plastico del rivelatore
agendo sulle due clip (2).
4. Pulire la camera del rivelatore di fumo utilizzando un
getto d'aria o un pennellino asciutto, controllando che
tutta la polvere contenuta al suo interno sia stata
rimossa e che la retina di protezione non sia ostruita.
Verificare che l'elemento sensibile alla temperatura sia
integro e non sia ostruito da polvere o vernice, altrimenti
pulirlo con un getto d'aria o con un pennello asciutto.
5. Rimontare il PCB sul corpo plastico del rivelatore
utilizzando come riferimento il taglio presente sul PCB
(3). Ruotare il PCB fino a quando il taglio presente sul
PCB coincide con il relativo punto presente sulla parte
interna del corpo plastico del rivelatore.
6. Rimontare la copertura plastica sul retro del rivelatore
facendo coincidere i 4 ganci e lo scasso presente sul
corpo plastico del rivelatore (4) con il dente presente
sulla copertura. Premere leggermente fino a sentire un
click.
7. Rimontare il rivelatore sulla base e testare il corretto
funzionamento del rivelatore e dei LED di indicazione.
La manutenzione del rivelatore dovrà includere:
1. Ispezione visiva per danno fisico - settimanale.
2. Test funzionale in condizioni reali - mensile.
3. Pulizia e spolveratura - semestrale.
4. Verifica e pulizia dei contatti e collegamenti della
base ed il rivelatore - annuale.
Test
1. Schakel de netvoeding van de detector in.
2. Even wachten 30 sec.
3. Werk er in op met een warmte tester gebruiken
(Cordless Heat Detector Tester of Heat Tester
110V>240V) van een afstand van 20 cm. Binnen 8
seconden daarna moet de toestand BRAND optreden.
Beide LEDs gaan gelijktijdig oplichten.
4. Onderbreuk de voeding van de detector min. voor 2
sec. Na dit Reset komt de detector terug na de STAND-
BY mode en de LEDs gaan uit.
Reiniging en onderhoud
1. Verwijder de detector van de basis.
2. Verwijder het interne beschermingsdeksel - met een
geschikte schroevendraaier druk zachtjes in de clips (1)
om deze van het corpus van de detector uit te laten.
3. Haal de plaat van de bevestigende clips af (2).
4. Reinig de kamer van de detector.
5. Monteer de plaat terug aan het corpus – als oriëntatie
gebruikt u de kant met de sleuf (3). Draai de plaat zodat
de sleuf met het merkteken aan de interne kant van het
corpus samenvalt. Druk zachtjes de plaat naar beneden
om deze te bevestigen.
6. Monteer het interne beschermingsdeksel – het
merkteken met rechthoekige vorm (4) moet met de
sponning aan de interne kant van het corpus
samenvallen, en de contactlaagjes van de plaat – met
de vier openingen van het beschermingsdeksel. Druk
zachtjes naar beneden tot er klappen wordt gehoord.
7. Monteer de detector terug aan de basis en test het
functioneren en de LED indicatie.
Serviceonderhoud van de detectors:
1. Visuele inspectie of er mechanische storingen zijn –
elke wijk
2. Testen van de functies in reële condities – elke
maand
3. Profylactische reiniging van stof – elke 6 maanden
4. Profylactische inspectie en reiniging van het
contactsysteem – elk jaar.
