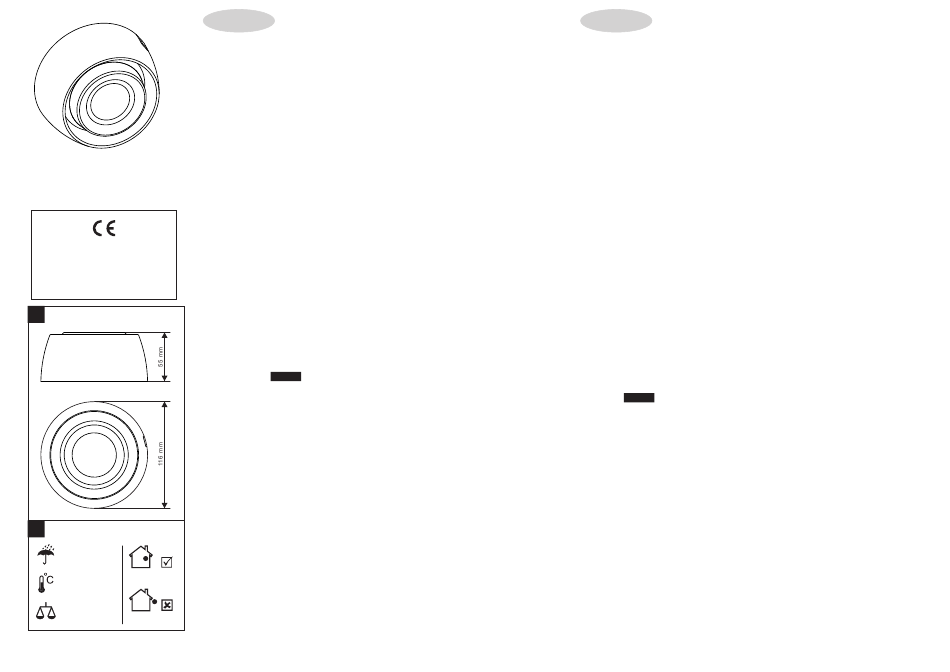

Teletek electronics SensoIRIS WSST Installation Instruction

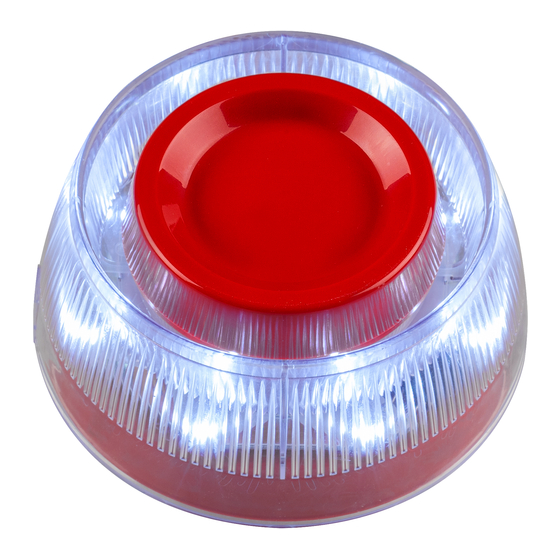

SensoIRIS WSST - Wall Mount Sounder and Strobe
SensoIRIS WSST IS - Wall Mount Sounder and Strobe with Isolator
SensoIRIS WSST/ SensoIRIS WSST IS is аn addressable Wall Mount Sounder and Strobe
designed for installing in addressable fire alarm systems supporting TTE communication protocol.
The device is powered on from the panel and can be controlled via the communication protocol.
The device SensoIRIS WSST IS is with built-in isolator module.
The device SensoIRIS WSST/ SensoIRIS WSST IS is compatible with fire base B124.

Installation Instructions

Attention: Power off the loop circuit before installing the SensoIRIS WSST/ SensoIRIS
WSST IS addressable sounder!
SensoIRIS WSST/
1. Choose the proper place for installation of the device.
SensoIRIS WSST IS
2. Set the device address using SensoIRIS Programmer or directly from addressable IRIS fire
panel. The address must be in the range from 1 to 250.
3. Mount the fire base on the ceiling or on the wall of the protected premises using fixings
according the mounting surface.
4. Connect the base to the fire panel using the wiring diagram.
5. Insert the device into the base and rotate clockwise until it drops into place - the short mark on
Teletek Electronics JSC
the base fits with that on the sounder body. Continue to rotate the sounder until its mark coincides
Address: 14A Srebarna Str,
with the long mark on the base - a click is heard.
1407 Sofia, Bulgaria
6. Program the sounder and strobe parameters. Choose in consecutiveness from the control
panel: System - Programming - Devices - Loop. Find the installed sounder, as enter address, loop
EN54-3
and zone number - the panel automatically will recognize the type of the device. Choose the button
MORE to enter in the additional settings menu. Set the type of sound (see the tone type diagrams
on the next page),set the operation of the strobe by pressing the ON/OFF button and select the
Dimentions / Размери
!
power volume.
7. Test the sounder and strobe for proper operation.

Warranty

All devices carry on a warranty valid from the date of manufacture. The date of manufacture can be
checked by the code sticker label on the back of the device. The date is printed with white numbers
into a black area -
For example: The date code "12 07", means the detector is manufactured in July, 2012.
To return goods for warranty service, please contact with your local distributer for details.
TECHNICAL SPECIFICATIONS / ТЕХНИЧЕСКИ ХАРАКТЕРИСТИКИ
Operating Voltage Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Захранващо напрежение . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 - 30VDC (Nom. 27VDC)
Nominal consumption (stand-by)
Maximal consumption:
! Installation / Инсталиране
Power volume:
IP33
Number of tone types . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Брой тонове . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
Indoor use
Supported communication protocol . . . . . . . . . . . . . . . . . . . . . . . Поддържан протокол за комуникация. . . . . . . . . . . . . . . . . . . . . . . ТТЕ
-10°C ÷ +50°C Вътрешен монтаж
Wire Gauge for terminals. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Сечение на използвания проводник . . . . . . . . . . . . . . . . . . . . . . . . 2.5mm
Relative humidity resistance . . . . . . . . . . . . . . . . . . . . . . . . . . . . Устойчивост на относителна влажност . . . . . . . . . . . . . . . . . . . . . . (93 ± 3)% @ 40°C
Color . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Цвят . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . red/ червен
~183g
Material . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Материал. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SAN, transparent/ прозрачен
Outdoor use
Външен монтаж
18020758; RevA; 10/2012
English Installation Instruction
YY MM . The first two numbers represent the year and the last two - the month.
- tone type 19, low volume level, no strobe . . . . . . . . . . . .
- tone type 19, high volume level, no strobe . . . . . . . . . . .
- tone type 19, high volume level, with enabled strobe . . .
- no sounder, with enabled strobe . . . . . . . . . . . . . . . . . . .
- low volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
- high volume . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
ATTENTION: Read carefully this installation Instructions before installing the device! This manual is subject to change without notice!
ВНИМАНИЕ: Прочетете внимателно инструкцията преди да пристъпите към инсталиране на детектора! Производителят си запазва правото за промени без предизвестие!
Български
SensoIRIS WSST - Сирена със строб за стенен монтаж
SensoIRIS WSST IS - Сирена със строб за стенен монтаж с изолатор
SensoIRIS WSST/ SensoIRIS WSST IS е адресируемa Сирена със строб за стенен монтаж
предназначенa за използване в адресируеми пожароизвестителни алармени системи,
поддържащи комуникационен протокол TTE. Устройството получава захранване от панела
и може да бъде контролиранo чрез комуникационния протокол.
Сирена SensoIRIS WSST IS съдържа вграден изолатор.
Сирена SensoIRIS WSST/ SensoIRIS WSST IS е съвместимa с основа B124.
Инструкция за инсталиране
Внимание: Изключете напрежението на контура преди да инсталирате сирена
SensoIRIS WSST/ SensoIRIS WSST IS!
1. Изберете подходящо място за монтаж на устройството.
2. Установете адреса на сирената посредством SensoIRIS Programmer или чрез панел IRIS.
Адресът трябва да бъде в интервал от 1 до 250 включително.
3. Монтирайте основата на тавана или стената на помещението, като подберете винтове и
дюбели според монтажната повърхност.
4. Извършете електрически монтаж съгласно приложената схема.
5. Поставете сирената в основата и я завъртете по посока на часовниковата стрелка до
попадане в направляващите канали - късият маркер на основата съвпада с този на корпуса.
Продължете да въртите докато маркера на сирената съвпадне с дългия маркер на основата -
чува се щракване.
6. Програмирайте параметрите на сирената и строба. Изберете последователно от панела:
Система - Програмиране - Устройства - Кръгови. Намерете инсталираното устройство, като
зададете адрес, номер на кръг и зона - панела разпознава автоматично типа на устройството.
Изберете бутон Друго, за да влезете в менюто за допълнителни настройки. Изберете тип на
звука (виж диаграмите на тоновете на следващата страница), разрешете/ забранете работата
на строба с натискане на бутон ВКЛ./ИЗКЛ и изберете ниво на изходната мощност.
7. Тествайте сирената за правилна работа и светлинна индикация.
Гаранция
Всички устройства притежават гаранция валидна от датата на производство. Датата на
производство е изписана върху стикера, залепен на гърба на детектора, с бели цифри на
черен фон -
на производство. Пример: "12 07", означава дата на производство Юли 2012.
За да върнете изделия за гаранционен сервиз се обръщайте към вашия регионален
дистрибутор.
Номинална консумация (в покой)
Максимална консумация:
- тип звук 19, ниско ниво, без строб . . . . . . . . . . . . . . . . . . . <3.5mА@92dB
- тип звук 19, високо ниво, без строб . . . . . . . . . . . . . . . . . . <9.0mА@100dB
- тип звук 19, високо ниво, включен строб . . . . . . . . . . . . . . <9.5mA@100dB
- без сирена, включен строб . . . . . . . . . . . . . . . . . . . . . . . . . <3.0mA
Изходна мощност:
- ниско ниво. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 92dB
- високо ниво . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 100dB
Инструкция за инсталиране
ГГ MM . Първите две цифри представляват годината, а последните две - месеца
<500μА@27VDC
2
