M O NTAGG I O E APPE ND E RE IL VE NT I L ATO R E
Pin di blocco
Consiglio:
• Se si vuole aumentare la lunghezza di attaccatura del ventilatore, estrarre la sfera dall'as-
ta di sospensione e usare l'asta addizionale di estensione (in dotazione). (Se si preferisce
usare l'asta di sospensione, seguire le seguenti istruzioni).
• Per estrarre la sfera dall'asta di sospensione, allentare la vite di fissaggio ed es-
trarre i perni. Far scendere la sfera ed estrarre il perno di fermo. Estrarre la sfera
dall'asta di sospensione e introdurla nell'asta di sospensione più lunga (la par-
te superiore dell'asta ha un foro per la vite di fissaggio; usarlo per fissare l'asta).
Inserire il componente di fissaggio nell'estremità dell'asta di sospensione ed elevare la
sfera.
• Assicurarsi che il componente di fissaggio sia allineato con le fessure all'interno della
sfera e stringere la vite di fissaggio.
Suggerimento: per facilitare l'introduzione dei cavi nell'asta, applicare del nastro isolante
intorno ai cavi. Ciò li manterrà uniti mentre vengono inseriti nell'asta.
• Allentare le viti di fissaggio e la rondella della parte superiore dell'alloggiamento del mo-
tore. Estrarre i perni dall'asta (se non è ancora stato fatto). Introdurre la coppa superiore
nell'asta.
• Passare i cavi attraverso l'asta e tirare l'eccesso di cavi dalla parte superiore dell'asta per
regolarli.
• Posizionare l'asta all'interno dell'alloggiamento del motore e inserire i perni precedente-
mente estratti. Regolare le viti di fissaggio e le rondelle.
• Abbassare la coppa superiore verso l'alloggiamento del motore.

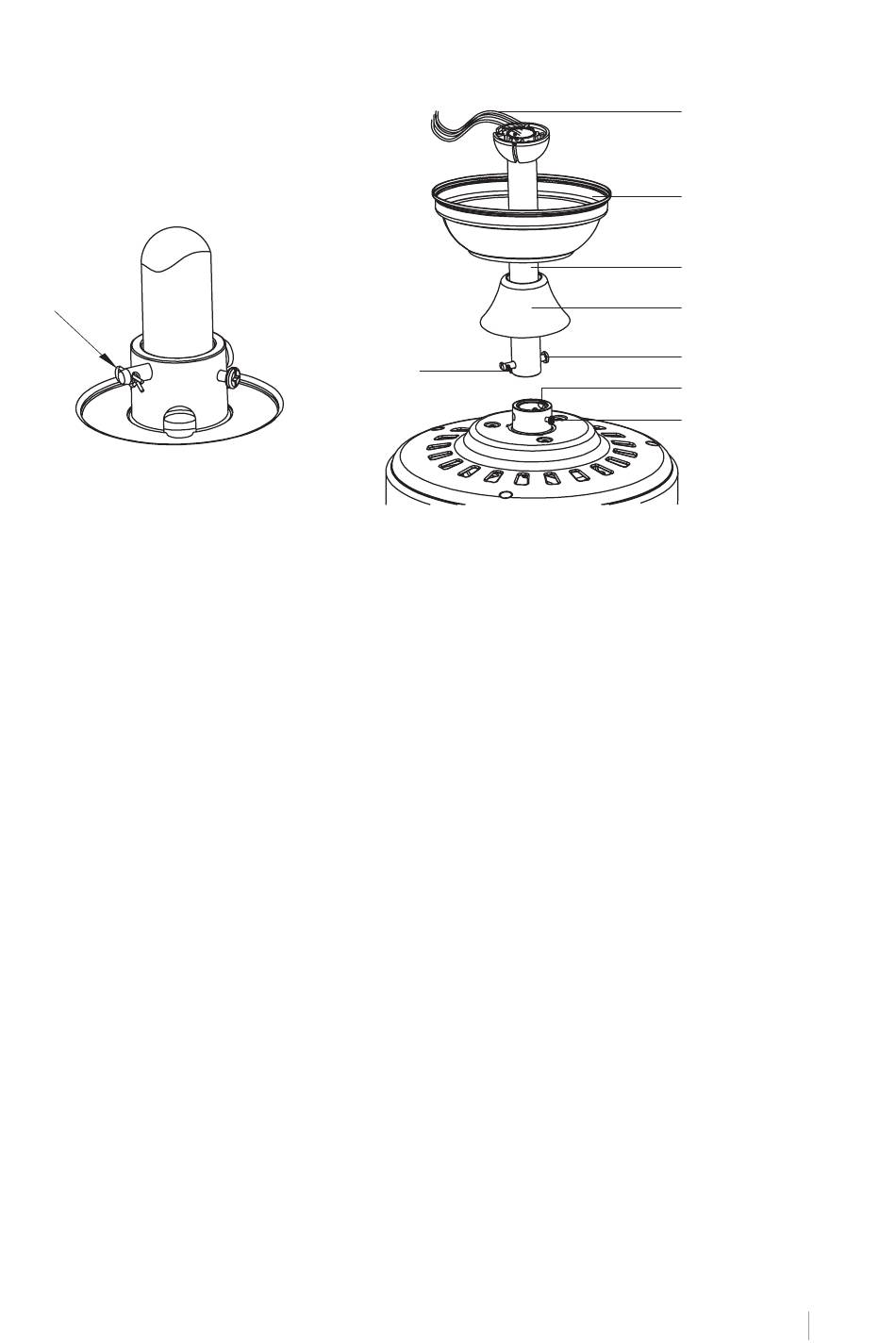

Pin di blocco
Cavi elettrici
Floron
Slot per sfere
sospese
abbellitore
Vite
Adattatore
Vite di fissaggio
