Blok Ehtiyot Qismlari - Beko BBFDA 070 User Manual

7

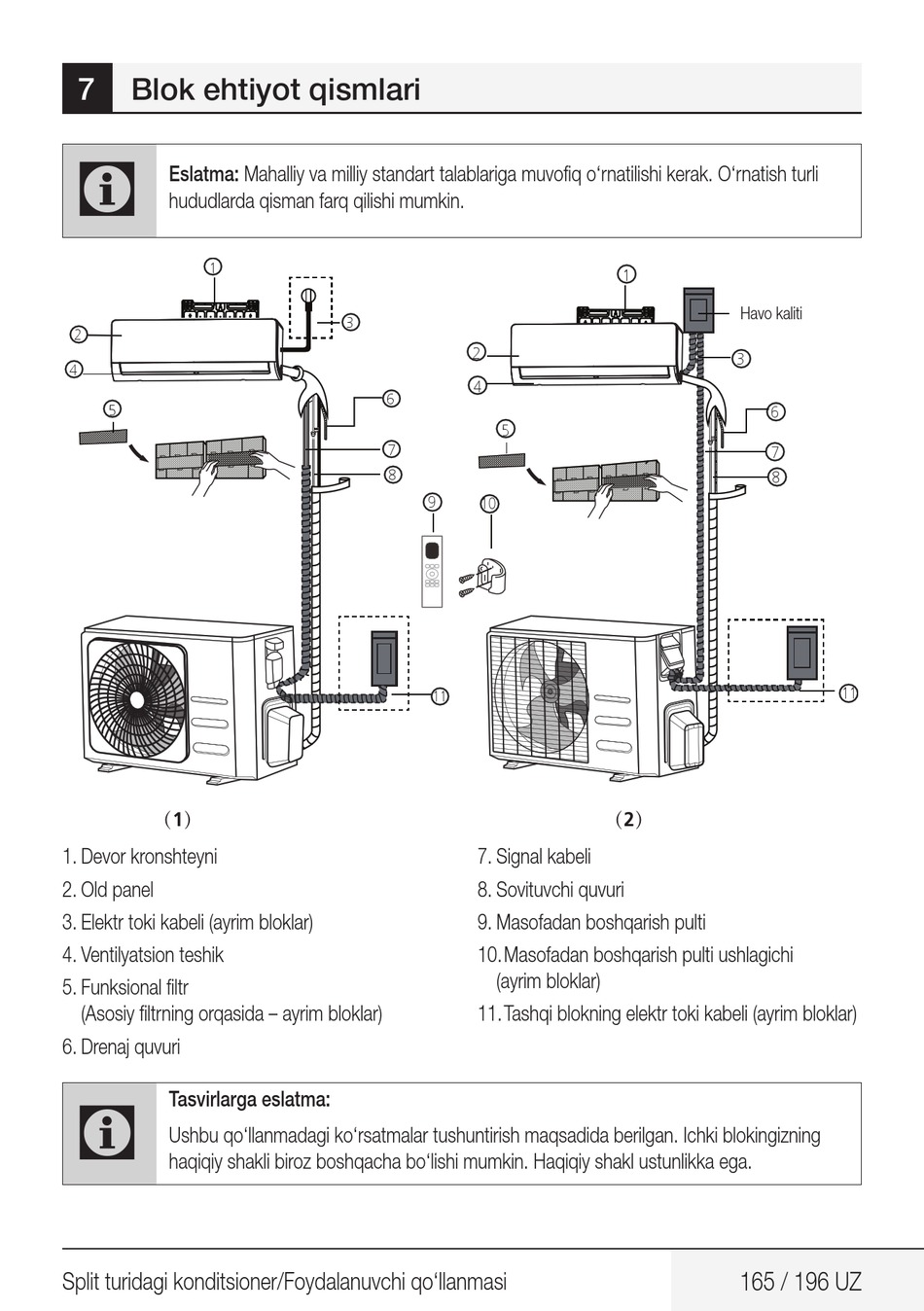

Blok ehtiyot qismlari

C
Eslatma: Mahalliy va milliy standart talablariga muvofiq o'rnatilishi kerak. O'rnatish turli
hududlarda qisman farq qilishi mumkin.
1
2
4
5
（1）
1. Devor kronshteyni
2. Old panel
3. Elektr toki kabeli (ayrim bloklar)
4. Ventilyatsion teshik
5. Funksional filtr
(Asosiy filtrning orqasida – ayrim bloklar)
6. Drenaj quvuri
C
Tasvirlarga eslatma:
Ushbu qo'llanmadagi ko'rsatmalar tushuntirish maqsadida berilgan. Ichki blokingizning
haqiqiy shakli biroz boshqacha bo'lishi mumkin. Haqiqiy shakl ustunlikka ega.
Split turidagi konditsioner/Foydalanuvchi qo'llanmasi
3
2
4
6
5
7
8
9
10
11
7. Signal kabeli
8. Sovituvchi quvuri
9. Masofadan boshqarish pulti
10. Masofadan boshqarish pulti ushlagichi
(ayrim bloklar)
11. Tashqi blokning elektr toki kabeli (ayrim bloklar)
1
Havo kaliti
3
6
7
8
（2）
165 / 196 UZ
11
