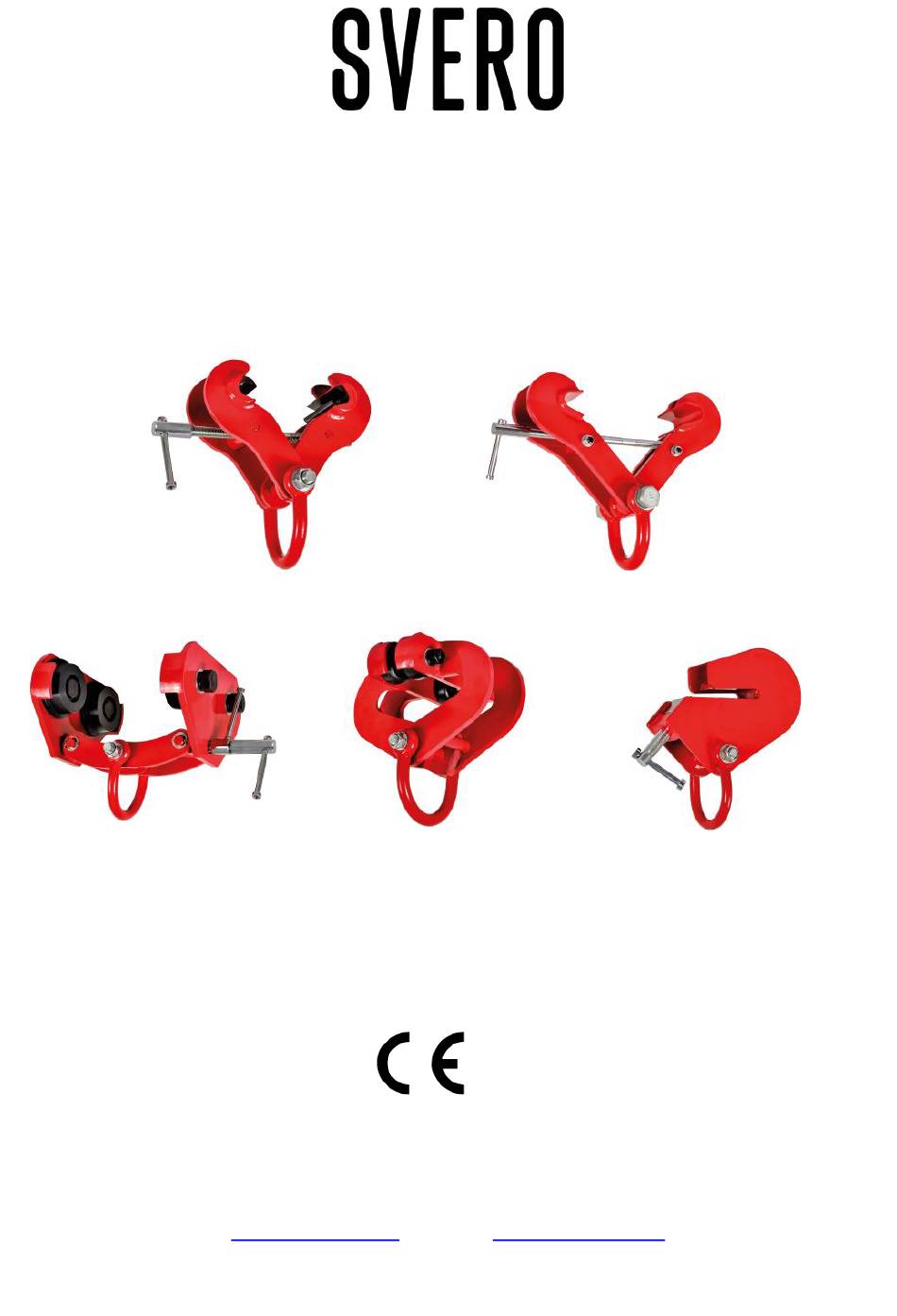

SVERO Heavy Duty Beam Clamps
Model S 3 – 10 tons
(swivel jaw)
Model S 3 – 15 tons
(lock handle)
Model B 3 – 10 tons
(wheels and lock handle)
Model A 3 – 10 tons
(wheels and automatic lock)
Model AC 0,5 – 3 tons
(for angle iron bars)
Model S (swivel jaw)
Model S (lock handle)
Model B
Model A
Model AC
Manual
Original
SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping
Telephone: +46 36-31 65 70
www.svero.com, E-mail:
info@svero.com
Advertisement
Related Manuals for SVERO S5
Summary of Contents for SVERO S5
- Page 1 Model AC 0,5 – 3 tons (for angle iron bars) Model S (swivel jaw) Model S (lock handle) Model B Model A Model AC Manual Original SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping Telephone: +46 36-31 65 70 www.svero.com, E-mail: info@svero.com...
- Page 2 / or properties. Description Heavy-duty beam clamps are used for suspension of loads from steel beams. Except for models S5, S5A, S6A, S11 and model AC the clamps accept side forces up to 15° from vertical. There are two main models of heavy-duty beam clamps for I-beams;...
- Page 4 Beam Clamp Model B (wheels and lock handle) 1 Adjustment handle 2 Lock handle Technical data Model WLL (Working Load Limit) 3 000 6 000 10 000 Test load 4 500 9 000 15 000 Weight 76 – 203 105 – 305 160 –...
- Page 5 Beam Clamp Model AC (for angle iron bars) 1 Adjustment and lock handle Technical data Model WLL (Working Load Limit) 1000 1500 3000 Test load 1500 2250 4500 Weight 11,0 21,5 Angle iron bar width 38–101 38–101 50–152 101–203 Dimension B Dimension C Dimension D Dimension E...
- Page 6 EC DECLARATION OF CONFORMITY SVERO LIFTING AB Momarken 19, S-556 50 Jönköping, declares that above SVERO Heavy Duty Beam Clamps have been manufactured in conformity with the requirements of the EC Machinery Directive 2006/42/EC. (Manager and authorised person to compile the technical file)
- Page 7 (hjul och automatisk låsning) Modell AC 0,5 – 3 ton (för vinkeljärnsprofiler) Modell S (svivelgap) Modell S (låshandtag) Modell B Modell A Modell AC Bruksanvisning Översättning SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping Telefon: 036-31 65 70 www.svero.com, E-mail: info@svero.com...
- Page 8 Felaktig hantering kan innebära fara för person eller egendom. Beskrivning Balkklämmorna används för upphängning av laster i I-balk. Med undantag för modell S5, S5A, S6A och S11 samt modell AC får klämmorna sidobelastas upp till 15° mot vertikallinjen. Det finns två...
- Page 10 Balkklämma modell B (hjul och låshandtag) 1 Ställhandtag 2 Låshandtag Tekniska data Modell Maxlast 3 000 6 000 10 000 Testlast 4 500 9 000 15 000 Vikt 76 – 203 105 – 305 160 – 305 Balkbredd Mått A min Mått B Mått C Mått D...
- Page 11 Balkklämma modell AC ( för vinkeljärnsprofiler) 1 Ställ- och låshandtag Tekniska data Model Maxlast 1000 1500 3000 Testlast 1500 2250 4500 Vikt 11,0 21,5 Vinkeljärnsbredd 38–101 38–101 50–152 101–203 Mått B Mått C Mått D Mått E Mått G 25,4 Mått H Mått J Montering...
- Page 12 EG-försäkran om överensstämmelse SVERO LIFTING AB Momarken 19, 556 50 Jönköping, försäkrar härmed att SVERO Heavy Duty balkklämmor enligt ovan är tillverkade I överensstämmelse med EG:s maskindirektiv 2006/42/EG. (VD och behörig även att ställa samman den tekniska dokumentationen) NB 2016-01-17...
- Page 13 (hjul og automatisk lås) Modell AC 0,5 – 3 tonn (for vinkelstål) Modell S (dreiekjeve) Modell S (låsehåndtak) Modell B Modell A Modell AC Håndbok Oversettelse SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping Telefon: +46 36-31 65 70 www.svero.com, e-post: info@svero.com...
- Page 14 Klemmer for tung belastning benyttes til opphenging av last fra stålbjelker. Med unntak av modellene S5, S5A, S6A, S11 og modellen AC så tåler klemmene sidekrefter på opp til 15° fra vertikalen. Det er to hovedmodeller med bjelkeklemmer for tung belastning for I-bjelker. Med og uten hjul. Den siste varianten er beregnet på...
- Page 15 Tekniske data...
- Page 16 Bjelkeklemme modell B (hjul og låsehåndtak) 1. Justeringshåndtak, 2. Låsehåndtak Tekniske data Modell Tillatt arbeidslast 3 000 6 000 10 000 Testlast 4 500 9 000 15 000 Vekt 76 – 203 105 – 305 160 – 305 Bjelkebredde Mål Amin Mål B Mål C Mål D...
- Page 17 Bjelkeklemme modell AC (for vinkelstål) 1. Justerings- og låsehåndtak Tekniske data Modell Tillatt arbeidslast 1000 1500 3000 Testlast 1500 2250 4500 Vekt 11,0 21,5 Bredde vinkelstål 38-101 38-101 50-152 101-203 Mål B Mål C Mål D Mål E Mål G 25,4 Mål H Mål J...
- Page 18 Skadede klemmer skal kastes. Hvis den er overbelastes må så mange deler byttes ut at det ikke er økonomisk forsvarlig å reparerer den. EF-SAMSVARSERKLÆRING SVERO LIFTING AB Momarken 19, S-556 50 Jönköping, erklærer at ovennevnte klemme for tung belastning er produsert i samsvar med kravene i Maskindirektivet 2006/42/EU.
- Page 19 (pyörät ja automaattinen lukitus) Malli AC 0,5 – 3 tonnia (kulmaterästangoille) Malli S (liikkuva Malli S (lukkokahva) leuka) Malli B Malli A Malli AC Käyttöohje Käännös SVERO LIFTING AB, Momarken 19, S-556 50 Jönköping Puhelin: +46 36 31 65 70 www.svero.com, sähköposti: info@svero.com...
- Page 20 Kuvaus Raskaaseen käyttöön tarkoitettuja palkkitarraimia käytetään kuormien ripustukseen teräspalkeista. Lukuunottamatta malleja S5, S5A, S6A, S11 ja malleja AC tarrailet kestävät 15° sivuvoimia vertikaalisesti. I-palkeille tarkoitettuja raskaita palkkitarraimia on kaksi päämallia; ilman pyöriä ja pyörillä. Jälkimmäinen on tarkoitettu mahdollistamaan kuorman liikuttaminen lyhyen matkaa I-palkkia pitkin.
- Page 22 Palkkitarrain malli B (pyörät ja lukkokahva) 1 Säätökahva 2 Lukkokahva Tekniset tiedot Malli Maksimikuorma (WLL) 3000 6000 10 000 Testikuorma 4500 9000 15 000 Paino 76 – 203 105 – 305 160 – 305 Palkin leveys Mitta H, min. Mitta B Mitta C Mitta D 82,5...
- Page 23 Palkkitarrain malli AC (kulmaterästangoille) 1 Säätö- ja lukkokahva Tekniset tiedot Malli Maksimikuorma (WLL) 1000 1500 3000 Testikuorma 1500 2250 4500 11,0 21,5 Paino Kulmaterästangon leveys 38-101 38-101 50-152 101-203 Mitta B Mitta C Mitta D Mitta E Mitta G 25,4 Mitta H Mitta J Asennus...
- Page 24 Vahingoittuneet tarraimet tulee poistaa käytöstä. Ylikuormitustapauksissa osia pitäisi vaihtaa uusiin niin laajasti, ettei korjaaminen olisi taloudellisesti kannattavaa. EY-VAATIMUSTENMUKAISUUSVAKUUTUS SVERO LIFTING AB Momarken 19, S-556 50 Jönköping vakuuttaa, että yllä kuvatut SVERO raskaat palkkitarraimet on valmistettu EY:n konedirektiivin 2006/42/EG mukaisesti. (Johtaja ja teknisten tietojen kokoamiseen valtuutettu henkilö) NB 17.1.2016...
