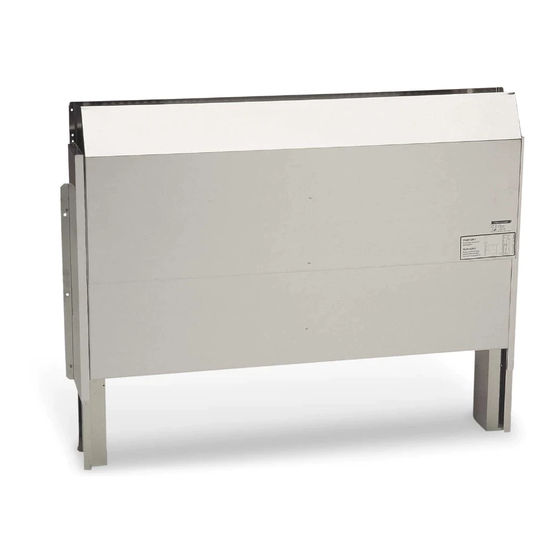

Behind-the-bench sauna heater
Hide thumbs Also See for 46.U:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Made in Germany
IPx4
Montage- und Gebrauchsanweisung
D
Assembly and operating instruction
EN
Руководство по монтажу и эксплуатации
RU
EOS 46.U
Hinterwandofen
Behind-the-bench sauna heater
Печь для скрытого монтажа
Druck Nr. 29344130 / 10.22
Technische Änderungen vorbehalten

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 46.U and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EOS 46.U

Summary of Contents for EOS 46.U

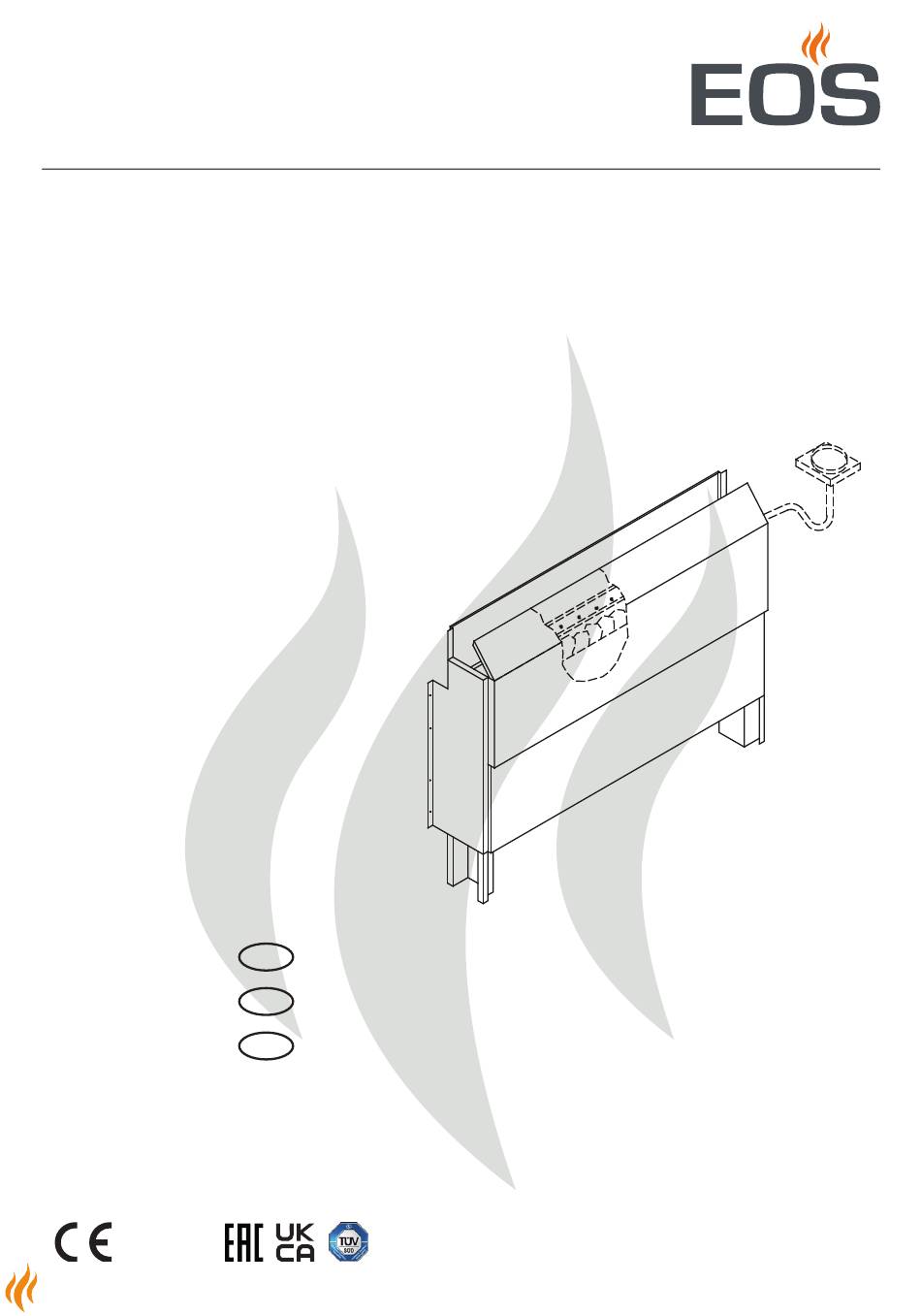

  • Page 1 EOS 46.U Hinterwandofen Behind-the-bench sauna heater Печь для скрытого монтажа Montage- und Gebrauchsanweisung Assembly and operating instruction Руководство по монтажу и эксплуатации Made in Germany IPx4 Druck Nr. 29344130 / 10.22 Technische Änderungen vorbehalten...
  • Page 2 Deutsch ..................3 English ..................16 Русский ...................29...

  • Page 3: Table Of Contents

    Deutsch Inhalt Bestimmungsgemäße Verwendung .....................4 Allgemeine Hinweise ..........................4 Wichtige Hinweise ............................5 Hinweis zum Elektroanschluss .......................7 Heizzeitbegrenzung ..........................8 Verdrahtungsschema ..........................9 Montage ..............................10 Technische Daten ..........................10 Mindestabstände ..........................10 Montage des Aufgusstrichters ..................... 11 Saunasteine ..............................12 Wartung und Pflege ..........................12 Recycling ..............................

  • Page 4: Bestimmungsgemäße Verwendung

    Allgemeine Hinweise Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben ein hochwertiges technisches Gerät Überprüfen Sie zunächst, ob das Saunaheizgerät erworben, mit welchem Sie lange Jahre Freude unbeschädigt bei Ihnen angekommen ist. Trans- am Saunabaden haben werden. Dieses Sau- portschäden reklamieren Sie umgehend bei der naheizgerät wurde nach den aktuellen europä- anliefernden Spedition oder wenden Sie sich an ischen Sicherheitsnormen konstruiert, geprüft...

  • Page 5: Wichtige Hinweise

    Wichtige Hinweise Nordische Fichte) verwendet werden. In der Saunakabine darf nur ein Saunaofen • Bei unsachgemäßer Montage be- • mit der erforderlichen Heizleistung mon- steht Brandgefahr! Lesen Sie bitte diese tiert werden. Montageanweisung sorgfältig durch. Be- In jeder Saunakabine sind Be- und Ent- achten Sie besonders die Maßangaben und •...
  • Page 6 ein biegsames, mit dem Schutzleiter ver- Inspizieren Sie die Saunakabine vor • bundenes, Metallrohr geschützt werden. jeder Inbetriebnahme! Achten Sie insbe- Den Mindestquerschnitt der Anschlusslei- sondere darauf, das keine Gegenstände auf tung und die geeignete Kabinengröße im dem Saunaofen oder auf bzw. direkt vor Verhältnis zur Anschlussleistung in kW ent- dem IR-Emitter abgelegt wurden.

  • Page 7: Hinweis Zum Elektroanschluss

    Saunaofen, dort wo das Kabel aus dem Saunao- Bei der Reinigung von scharfkan- fen herauskommt ein ausreichend großes Loch • in die Kabinenwand und führen das Kabel durch tigen Komponenten sind entsprechende dieses Loch nach außen und dann zum Steuer- Eigenschutzmaßnahmen zu treff...

  • Page 8: Heizzeitbegrenzung

    Heizzeitbegrenzung Funktion der Heizzeitbegrenzung Alle Saunaöfen, ausgenommen solcher, die in öffentlichen Saunen installiert sind und unter Aufsicht von Personal betrieben werden, müs- sen nach den IEC- und EN-Normen mit einem Zeitschalter ausgestattet sein, der den Sauna- ofen aus Sicherheitsgründen allpolig vom Netz trennt.

  • Page 9: Verdrahtungsschema

    Verdrahtungsschema 7,5 kW 6,0 kW (5x1500 W) (4x1500 W) U V W N PE U V W N PE 9,0 kW 12,0 kW (6x1500 W) (8x1500 W) U V W N PE U V W N PE U V W N PE zum Leistungsteil zum Steuergerät zum LSG...

  • Page 10: Montage

    Lieferumfang Im Lieferumfang ist enthalten: Wichtiger Hinweis zur Fühlermontage 1 Saunaofen Entgegen den Angaben zu Fühlermontage 1 Schutzgitter 1 Trichter mit Schlauch Ihres Saunasteuergerätes, wird der Ofenfüh- 1 Zubehörbeutel mit 4 St. Spanplattenschrauben ler nicht mittig über dem Saunaofen, son- dern wie in der Abbildung gezeigt montiert.

  • Page 11: Montage Des Aufgusstrichters

    Warnschild im Bereich des Aufgußtrichters z.B. Trennwand. Beachten Sie bitte, dass der Trichter über dem anbringen. Niveau der Aufgussrinne montiert werden soll. Verbinden Sie den Trichter und das Wasserrohr am Ofen mit dem gelieferten Silikonschlauch. Der Schlauch soll abfallend zum Wasserohr führen.

  • Page 12: Saunasteine

    Saunasteine Wartung und Pfl ege Der Saunastein ist ein Naturprodukt. Überprüfen Dieses Saunaofen ist aus korrosionsarmen Ma- Sie die Saunasteine in regelmäßigen Abständen. terialen gefertigt. Damit Sie lange Freude mit Die Saunasteine können insbesondere durch Ihrem Saunaofen haben, sollten Sie das Gerät scharfe Aufgusskonzentrate angegriff en werden warten und pfl egen.
  • Page 13 Bei der Installation von Saunaheizgeräten Sollte also bei Inbetriebnahme der FI-Schalter ist die DIN VDE 0100 Teil 703 zu beachten! auslösen, muss die elektrische Installation nochmals überprüft werden. Diese Norm macht in Ihrer aktuellen Ausgabe, Für den ordnungsgemäßen Anschluss der gültig seit Februar 2006, unter Änderungen Ab- Heizgeräte ist der Elektroinstallateur verant- satz 703.412.05 folgende Aussage;...

  • Page 14: Recycling

    Nicht mehr gebrauchte Geräte / Leuchtmittel sind gem. Richtlinie 2012/19/EU bzw. ElektroG zum Recyceln bei einer Wertstoffsammelstelle abzugeben. Nicht mit dem Hausmüll entsor- gen. Service Adresse EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de...

  • Page 15: Allgemeine Servicebedingungen (Asb)

    V. Gewährleistung gelten die Allgemeinen Geschäftsbedingungen des Tech- nikherstellers in ihrer jeweils gültigen Fassung, die unter Die Gewährleistung wird nach den derzeit gültigen www.eos-sauna.com/agb abgerufen werden können. gesetzlichen Bestimmungen übernommen. Sämtliche Stand: 08/2018 Verpackungen unserer Produkte sind für den Stückgut-...
  • Page 16 English Table of Contents Intended use............................... 17 General notes ............................. 17 Important notes ............................18 Electrical connection ..........................20 Heating time limitation .......................... 21 Wiring diagramms ............................ 22 Delivery scope ............................23 Installation ..............................23 Technical Data ............................ 23 Minimum clearances ........................23 Mounting of the safety grate ......................

  • Page 17: Intended Use

    General notes Dear Customer, You have purchased a high quality technical Please note that an optimal sauna climate can appliance which will provide you with many be reached only when the cabin, with its air in- years of enjoyable sauna bathing. This sauna take and exhaust, the sauna heating unit and heating system was constructed in accordance the control unit have been tuned for compati-...

  • Page 18: Important Notes

    Important notes Please provide air intake and vent open- • ings in each sauna cabin. The air intakes Unprofessional installation may cau- • must always be positioned behind the se a fi re hazard! Please read these instal- sauna heater, approx. 5 to 10 cm above lation instructions carefully.
  • Page 19 clearance between the lower edge of the Caution: The high sauna heater • sauna heater and the fl oor. On heaters temperatures generated during operation with bases, this clearance is maintained can cause burns. via the base or legs of the device. Do not put the sauna heater into operation •...

  • Page 20: Electrical Connection

    If no empty ducts are available in your cabin, When using your sauna in a dry drill a suffi ciently sized hole in the cabin wall • directly next to the place where the cable exits Finnish mode never add sauna essences or the sauna heater and guide this cable outside place any herbs into the vaporizer holder through the hole to the control unit.

  • Page 21: Heating Time Limitation

    Heating time limitation Heating time limitation functions All sauna heaters, except for those installed in public saunas, and which must be operated under the supervision of personnel, must be equipped with a timer that complies with IEC and EN standards. This timer fully disconnects the sauna heater from the power supply for safety reasons.

  • Page 22: Wiring Diagramms

    Wiring diagrams 6,0 kW 7,5 kW (4x1500 W) (5x1500 W) U V W N PE U V W N PE 9,0 kW 12,0 kW (6x1500 W) (8x1500 W) U V W N PE U V W N PE U V W N PE zum Leistungsteil zum LSG zum Steuergerät...

  • Page 23: Delivery Scope

    Leakage current: max. 0.75 mA per kW heating capacity. 46.U is a sauna heater for use in domestic and commercial sauna cabins. The sauna heater is intended for a connection voltage of 400 V 3N ~ via a sauna controller.

  • Page 24: Mounting Of The Safety Grate

    Attach a warning sign near the heater. Make sure it sits tightly. Mount the funnel at the suitable place to the water funnel sauna wall or partition wall with 2 screws. Pay attention that the funnel should be placed well above the gutter level. Connect the funnel and the connector with the silicone tube.

  • Page 25: Sauna Stones

    Sauna stones Maintenance and care Sauna stones are a natural product. Check the The sauna heating unit is made of low-corro- sauna stones at regular intervals. Aggressive sion material. To enjoy your sauna heating unit sauna essences can weaken the sauna stones for a long time you should ensure maintenance and cause them to break apart over time.
  • Page 26 For the installation of sauna heaters, please Installation of the sauna heater and control unit pay attention to the DIN VDE 0100 part 703 or must be undertaken only by an authorized and the corresponding national norms and legal appropriated qualified electrician. requirements, e.g.

  • Page 27: Recycling

    2012/19/EU. Do not dispose it with the normal household waste. Service Address: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf, Germany Tel: +49 (0)2775 82-514 Fax: +49 (0)2775 82-431 servicecenter@eos-sauna.de...

  • Page 28: General Terms And Conditions Of Service

    The manufacturers General Terms and Conditions of Business, which can be found at www.eos-sauna.com/ V. Liability agb, shall apply in addition to the foregoing terms and conditions of service.
  • Page 29 Русский Содержание Применение в соответствии с предназначением ..............30 Общие указания............................30 Указания: ..............................31 Ограничение времени нагрева ......................33 Подключение к Подключение производится ................34 Комплект поставки ..........................35 Монтаж ................................ 35 Tехнические данные ........................35 Зазоры безопасности ........................35 Монтаж...

  • Page 30: Применение В Соответствии С Предназначением

    Общие указания. Уважаемые Покупатели! Вы выбрали высококачественный долго- Обратите внимание на то, что вечный прибор, от эксплуатации которого оптимальный климат в сауне достигается, Вы будете всегда получать удовольствие. если в кабине приточная и вытяжная вентиляции, печь и прибор управления Он сконструирован по современным ев- работают...

  • Page 31: Указания

    Указания: Воздухозаборники должны располагаться всегда позади При неквалифицированном печи, на расстоянии 5 – 10 см от монтаже может возникнуть пола. Минимальные параметры опасность возгорания. воздухозаборников приведены в табл.1 Прочитайте, пожалуйста, внимательно • Вытяжная вентиляция должна быть следующие указания и технические расположена...
  • Page 32 Подключение к Подключение допуск по месту выполнения работ. Все кабели подключения внутри производится кабины должны быть изготовлены специалистами без дополнительных из силиконового материала и указаний в соответствии со схемой, она предназначены для эксплуатации как наклеена на приборе. минимум при температуре окружающей среды...

  • Page 33: Ограничение Времени Нагрева

    Ограничение времени нагрева Функция ограничения времени на- грева Все печи для саун, за исключением устанавли- ваемых в общественных саунах и эксплуати- руемых под наблюдением персонала, должны быть оборудованы таймером в соответствии со стандартами IEC и EN, который в целях безопасности отключает все полюса печи от...

  • Page 34: Подключение К Подключение Производится

    Подключения оборудования сауны 6,0 кВт 7,5 кВт 6,0 kW 7,5 kW (4x1,5 кВт) (5x1,5 кВт) (4x1500 W) (5x1500 W) U V W N PE U V W N PE 9,0 кВт 12,0 кВт 9,0 kW (6x1,5 кВт) 12,0 kW (8x1,5 кВт) (6x1500 W) (8x1500 W) U V W N PE...

  • Page 35: Комплект Поставки

    Комплект поставки Важное указание по монтажу дат- В состав поставки входят: чика температуры 1 печь 46.U 1 защитная решетка Вопреки указаниям по стандартному 1 воронка с шлангом месту установки датчика температуры 4 крепежных шурупа данный датчик следует установить как показано на рисунке Рис. 1, Рис. 2 и Рис. 2a.

  • Page 36: Монтаж Заливной Воронки

    Обратите внимание на обязательное раз- Вставьте колено в отверстие сбоку печи над желобом. Убедитесь в надежном креплении. мещение предупредительной таблички в Установите воронку на стену сауны или на районе заливной воронки! перегородку. Воронка должна быть выше уровня печи. Подсоедините силиконовую трубку к воронке и...

  • Page 37: Камни Для Сауны

    Камни для сауны Уход и обслуживание Камни для сауны – это естественные природ- Все печи изготовлены из материалов с вы- ные камни. Регулярно проверяйте состояние сокой устойчивостью к коррозии. Чтобы камней. Под воздействием агрессивных кон- печь прослужила Вам долго и надежно, за центратов...

  • Page 38: Адрес Сервисного Центра

    Изготовитель: EOS Saunatechnik GmbH Schneiderstriesch 1 35759 Driedorf Germany / Германия Адрес сервисного центра в РФ: ООО „EOC Премиум-СПА-Технологии“ 108811, Москва, Киевское ш., БП «Румянцево» 928 г Телефоны: +7 (495) 66 55 192, 8 800 1000 539 info@eos-sauna.ru www.eos-sauna.ru Дата покупки: Печать...

  • Page 39: Общие Условия Обслуживания (Asb)

    поддонах. Мы обращаем особое внимание на то, кущей редакции, которые доступны по адресу в что наша упаковка не предназначена для штучной сети www.eos-sauna.com/agb отправки службами доставки. За ущерб, возникший По состоянию на: 08/2018 во время доставки оборудования из-за его ненадле-...
