  • Page 1 战斧 B450M-G DELUXE V14 BATTLE-AX B450M-G DELUXE V14...

  • Page 2: Table Of Contents

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 目录 第一章 简介 ......................1 1-1 主板特色 ....................1 1-2 主板规格 ....................1 1-3 主板布局图 ....................3 第二章 硬件安装 ....................4 2-1 硬件安装步骤 ................... 4 2-2 跳线设置 ....................6 2-3 连接器和引脚连接头 ................6 2-4 背板接口介绍...
  • Page 3 根据中华人民共和国信息产业部发布的 《电子信息产品污染控 制管理办法》所展开的 SJ/T11364-2006 标准要求，本产品污染控制标识 以及有毒有害物质或元素标识说明如下： 产品有毒有害物质或元素标识： 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 多溴联苯 多溴二苯醚 (Cr(VI)) (PBB) (PBDE) PCB 板 × ○ ○ ○ ○ ○ 结构件 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○...
  • Page 4 版权 本手册版权属于世和资讯公司所有，未经本公司书面许可，任何人不得对此说 明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。 声明 本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手 册或其所提到之产品的所有信息，所引起直接或间接的数据流失、利益损失或 事业终止，七彩虹及其所属员工恕不为其担负任何责任。除此之外，本用户手 册所提到的产品规格及信息仅供参考，内容亦会随时升级，恕不另行通知。本 用户手册的所有部分，包括硬体及软体，若有任何错误，七彩虹没有义务为其 担负任何责任。 商标版权 本手册使用的所有商标均属于该商标的持有者所有。 AMD, Athlon　, Athlon　 XP, Thoroughbred　 和 Duron ™ 是 Advanced Micro Devices 的注册商标。 Intel® 和 Pentium® 是 Intel Corporation 的注册商标。 PS/2 和 OS® 2 是 International Business Machines Corporation 的注册商标。 Windows®...
  • Page 5 技术支持 如果您的系统出现问题，并且无法从本主板使用手册中获得帮助，请联系您所 购买主板的经销商。此外您还可以尝试通过以下方式获得帮助： 访问七彩虹的官方网站（http://www.colorful.cn/）获取产品和驱动程序等信息 支持，还可以登录七彩虹官方论坛（http://bbs.colorful.cn），获取技术指导。 通过拨打 400-678-5866 客户服务热线进行咨询，此外还可以直接与七彩虹各 属地平台服务中心联系，具体联系方法如下: 七彩虹科技全国区域售后服务平台业务范围及联系方式 平台名称 服务范围 联系方法 北京、天津、河北、河南、 北京服务平台 010—51261907 山东、山西、内蒙古 沈阳服务平台 辽宁、吉林、黑龙江 024—31321755 武汉服务平台 湖北、湖南、江西 027—87865811 南京服务平台 江苏、安徽、浙江 025—83611912 上海服务平台 上海 021—64681880 广州服务平台 广东、广西、福建、海南 020—85276624 成都服务平台 四川、重庆、云南、贵州、西藏 028—85240735 西安服务平台 陕西、甘肃、宁夏、青海、新疆 029—87895086 深圳服务平台 深圳地区...
  • Page 6 在您开始之前… 主板包装盒内附标准组件 再次感谢您购买此款七彩虹主板！在您打开本主板包装盒之后，请检查下 面所列出的各项标准配件是否齐全。 一块战斧 B450M-G DELUXE V14 主板 两条 SATA 数据线 一张驱动光盘 一片后置面板 IO 挡板 一本主板中英文使用手册 注意: 以上配件仅供参考, 请以实物为准。 注意: 若以上列出的任何一项配件有损坏的情形， 请尽快与您的经销 商联络或致电七彩虹客服。 注意: 产品规格/CPU 支持/产品附件以产品发布之时为准...

  • Page 7: 第一章 简介

    第一章 简介 感谢您购买七彩虹主板，该主板提供了非常优越的性能和品质保证。 1-1 主板特色 战斧 B450M-G DELUXE V14 主板采用 AMD B450 芯片组， 支持 AM4 接口处 理 器 ， 支 持 双 通 道 DDR4 3200 （ OC ） /3000 （ OC ） /2800 （ OC ） /2666/2400/2133MHZ 规格内存，支持 PCI-E3.0 规格。...
  • Page 8 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 存储设备 提供 4 个 SATA3.0 6Gb/s 硬盘接口 6 声道音频设备 整合 6 声道高清晰数字音频控制器 支持 6 声道 3D 环绕声效 网络功能 整合千兆网卡 支持 10/100/1000Mbps 数据传输率 背板接口 1 个 PS2 鼠标和键盘通用端口 2 个 USB2.0 接口 1 组 VGA+DVI 接口...

  • Page 9: 主板布局图

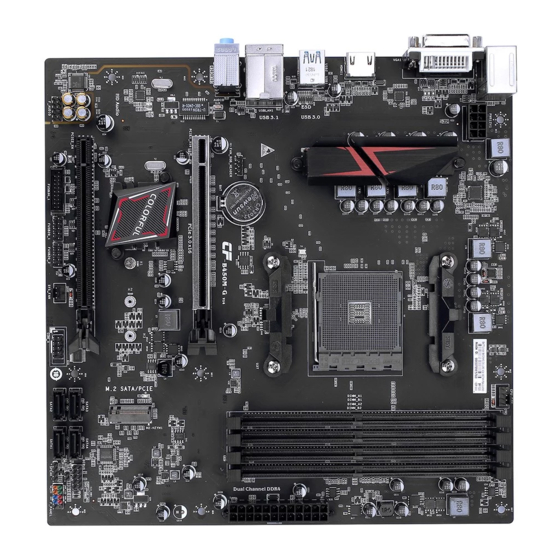

    简介 1-3 主板布局图 （仅供参考）...

  • Page 10: 第二章 硬件安装

    第二章 硬件安装 请依照下列方式，完成电脑的安装： 安装中央处理器（CPU） 安装内存 装入机箱 安装所有扩展卡 连接所有信号线、排线、电源线及面板控制线 2-1 硬件安装步骤 安装中央处理器 主板提供一个 Socket AM4 中央处理器插槽，支持 AMD AM4 接口处理器。 请依照以下步骤安装处理器（图片仅供参考）： 1. 找到位于主板上的处理器插座。将插座侧边的固定拉杆拉起至其角 度与插座呈 90 度角。 2. 将中央处理器上标示有金三角的那一端，对齐插槽左下角处也有三 角标示的地方 3. 请小心地放入中央处理器， 并确定所有的针脚是否都已没入插槽内。 4. 当处理器安置妥当，接下来在您要拉下固定拉杆欲锁上处理器插槽 的同时，请用手指轻轻地抵住处理器。最后当固定拉杆锁上插槽时会 发出一清脆声响，即表示已完成锁定。 5.接着请依照风扇包装盒内的说明书来安装风扇, 当风扇及其支架都 已安装完毕，接着请将风扇的电源线插到主板上标示有“CPU_FAN” 的电源插座上。...
  • Page 11 硬件安装 安装内存 主板提供 4 个 DDR4 内存条插槽。下图所示为 DDR4 内存条插槽在主板上 的位置。 一条内存: 你可以插入到任何一个内存条插槽。 两条内存: 插入到 DIMM-A1 和 DIMM-A2 插槽，或 DIMM-B1 和 DIMM-B2 插槽,以组建双通道。. 三条内存: 不要安插 3 条内存，可能会引起故障。 四条内存: 插入到 DIMM-A1、DIMM-A2、DIMM-B1、DIMM-B2 插槽。 CAUTION: 1.请选择使用相同的内存模组安装到双通道。2. 如果您正确 插入了内存模组，您将不会看到金手指部分。 安装显卡 主板提供 1 个 PCI Express3.0 x16 插槽和 1 个 PCI Express3.0 x4 ，用于...

  • Page 12: 跳线设置

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 2-2 跳线设置 CMOS 清除：CLR_CMOS 您可以用跳线帽或金属短接跳线的两个针脚数秒钟，来清除 CMOS 资料， 要清除 CMOS 必须先拔掉电源。 注意：以下情况可以清除 CMOS：1.忘记开机密码。2. 超频失败，无法启 动计算机时。 2-3 连接器和引脚连接头 SATA 端口连接器：SATA1-4 主板提供 4 个 SATA3.0 6Gb/s 硬盘接口。...
  • Page 13 硬件安装 电源连接器：ATXPWR，PWR12V1 在与电源适配器相连时，请务必确认，电源适配器的接头安装方向正确， 针脚对应顺序也准确无误。8-Pin 电源接口用于为 CPU 供电。 M.2 插槽 主板提供 1 个 M.2 插槽，支持 MSATA 和 PCI-e x4 通道的 M.2 SSD，支持 2242/2260/2280 规格尺寸的 SSD，支持 NVMe 规范，数据传输率最高可 达 32Gb/s。 请依下列步骤将 M.2 SSD 正确地安装于插槽： 1.请用螺丝起子依序将螺丝和螺柱拆下，依实际要安装的 M.2SSD 规格 找到适合螺丝孔位之后，先锁上螺柱。 2.将 M.2 SSD 以斜角方式放入插槽。 3.压住...
  • Page 14 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 前置音频接口连接：F_AUDIO 您可以在前置面板接口上连接一个音频接口，它是和 I/O 前置面板连接规 格兼容的。 前面板开关机和指示灯连接：F_PANEL PWR_ON/PWR_SW：ATX 电源开关。短接此引脚可以开机。 RST：重启开关。短接此引脚，使用者不需要关闭系统电源即可重新启动 计算机。 PWR_LED：电源指示灯。当系统电源开启时，此灯会亮起；当系统处于暂 停模式时，此灯会每秒闪烁一次。 HD_LED： 硬盘指示灯。对硬盘进行数据存取时，此灯会亮起。...
  • Page 15 硬件安装 USB2.0 接口的连接： FUSB20_1，FUSB20_2 主板提供 2 个 USB2.0 连接头，可扩展至 4 个 USB2.0 接口。传输速率最高 达 480Mbps，可以提供更高速的互联网连接、互动式电脑游戏，还可以 同时运行高速的外围设备。 USB3.0 扩展连接头：FUSB30_1 主板提供 1 个 USB3.0 连接头， 可扩展至 2 个 USB3.0 接口。 十倍于 USB 2.0 的传输速度和更高的节能效率， 可广泛用于 PC 外围设备和消费电子产品。...
  • Page 16 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 风扇插座： CPU_FAN，SYS_FAN 主板提供 2 个风扇插座，用来降低 CPU 及系统温度。 RGB 风扇插座： FAN_RGB_HEADER 主板提供 1 个 RGB 风扇插座。安装时，连接线上有箭头标识的方向，要对 准插座的第一针脚（即 PCB 板上标识为“12V”的针脚）。在 BIOS 选项中， 可以设置风扇灯的颜色，祥细请参照 BIOS 设置。...

  • Page 17: 背板接口介绍

    硬件安装 串行设备连接头：COM_A 主板提供 1 个 COM 连接头,用来连接串口（COM）。将串口模组的排线连 接至这个插座,接着将该模组安装至机箱后侧面板空的插槽中。 2-4 背板接口介绍 背板输出及输入接口包括： PS2 键盘和鼠标通用端口、USB2.0 接口、VGA 接口、DVI 接口、HDMI 接口、USB3.0 接口、USB3.0 Type-C 接口、USB3.1 接口、千兆网络接口、1 组 3 孔 6 声道音频接口（音频输入/音频输出/麦 克风）。...

  • Page 18: 第三章 驱动程序安装说明

    第三章 驱动程序安装说明 插入七彩虹主板驱动程序安装光盘，安装程序会自动运行，弹出下面窗口 CAUTION: 安装完成硬件后, 必须安装对应的驱动程序, 才能发挥该主 板的强劲性能 （请以实物为准） 驱动光盘能自动检测主板所使用的芯片组型号、声卡型号、板载显卡型号 或者板载网卡型号，点击相应的按钮安装相应的驱动。...

  • Page 19: 第四章 Bios 设置

    第四章 BIOS 设置 该章介绍如何通过 BIOS 设置来更改系统设置，详细内容请参考此章。 该章包含下列内容: Main（系统信息） Advanced（高级 BIOS 设置） Chipset（芯片组设置） Security（安全设置） Boot（启动设置） OC Drive（超频设置） 注意: 由于主板的 BIOS 版本在不断的升级，所以，本手册中有关 BIOS 的 描述仅供参考。 4-1 进入 BIOS 主界面 本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。 如下情形您需要运行 SETUP 程序： 注意: 1. 系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序。 2. 您想根据客户特征更改出厂时的默认设置。 进入设定程序...
  • Page 20 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 控制键位 < ↑↓ > 向前、向后移动选项 < ←→ > 向左、向右移动选项 < Enter > 选定此选项 < Esc > 退出菜单或者从子菜单回到主菜单 < +/PU > 增加数值或改变选择项 < -/PD > 减少数值或改变选择项 < F1 > 主题帮助，仅在状态显示菜单和选择设定菜单有效 < F7 >...

  • Page 21: Bios 主界面

    BIOS 设置 主菜单 主菜单显示了 BIOS 所提供的设定项目类别。您可使用方向键选择不同的 条目。对选定项目的提示信息显示在屏幕的底部。 子菜单 如果你发现在左边某一区域有向右的指针符号（如上图所示），这就意味 此项附加了子菜单。选中此项，按下回车即可进入此选项子菜单。然后您 可以使用控制键在子菜单直接移动并改变设定值。回到主菜单，按下 <Esc>。 主题帮助 BIOS 设定程序提供了帮助屏幕。 你可以通过简单地按下<F1>键从任何菜单 中调出此帮助屏幕。此帮助屏幕列出了相应的键和可能的选择项目。按下 <Esc>退出帮助屏。 注意: 本章节的此类 BIOS 项目是不断更新的，为了更好系统性能表 现。因此，这里的一些说明可能会与最新的 BIOS 稍有不同。用户 可关注我公司网站中的更新情况，恕不另行通知。 4-2 BIOS 主界面 Main （系统信息） 使用此菜单可对基本的系统配置进行设定，例如时间，日期。 Advanced（高级 BIOS 设置） 使用此菜单可对系统的高级特征进行设定。 Chipset（芯片组设置） 使用此菜单可以对芯片进行相应的设定。 Security（安全设定） 使用此菜单可以对 BIOS 密码进行相应的设定。 Boot（启动设置）...

  • Page 22: 系统信息（Main

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 4-3 系统信息（Main） System Language（语言） 设置 BIOS 的语言界面。设定值有：英语、韩语、中文简体。 System Date（日期） 设置日期，格式为<月><日><年>。 Month 月份，从 Jan.（一月）到 Dec.（十二月）。 Date 日期，从 1 到 31 可用数字键修改。 Year 年，用户设定年份。 System Time（时间） 设置时间，时间格式为<时><分><秒>。 4-4 高级 BIOS 设置（Advanced） Boot Advanced Chipset...
  • Page 23 BIOS 设置 ACPI Settings（ACPI 高级配置） Enable ACPI Auto Configuration 设置 ACPI 自动配置。设定值有：On、OFF。选择“On”, 则 ACPI 会打开 所有支持的睡眠模式；选择“OFF”,则会弹出以下选项： Enable Hibernation 开启或关闭操作系统睡眠功能。 此选项仅对部分操作系统有效。 设定值有： On、OFF。 Lock legacy Resources 锁定传统资源。设定值有：On、OFF。 AMD fTPM configuration AMD fTPM switch 开启或关闭 AMD fTPM 开关。 fTPM 是 AMD 推出的一种 TPM 模块。TPM （Trusted Platform Module）安全芯片是指符合...
  • Page 24 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 NX Mode NX 全名为“No eXecute”，即禁止执行，是应用在 CPU 的一种技术，用作 把记忆体区域分隔为只供储存处理器指令集，或只供数据使用。设定值有： Disabled、Enabled。 SVM Mode 开启或关闭 SVM 模式。SVM 是 AMD 的虚拟机技术。设定值有：Disabled、 Enabled。 Turbo Mode 设置是否开启 CPU 动态超频技术。设定值有：Disabled、Enabled。 C6 Mode 开启或关闭 C6 模式。C6 模式是 AMD APU 的节能模式，超频时需关闭。设...
  • Page 25 BIOS 设置 USB transfer time-out 此选项设定 USB2.0 总线上一数据传输的最长时间，如果在此时间内传输 没有完成，则报错给 EFI。此设置仅作用于 EFI，对 OS 下 USB 驱动无作用。 设定值有：1 Sec、5 Sec、10 Sec、20 Sec。 Device reset time-out 此选项设定 USB2.0 总线上存储设备复位所需的最长时间。 在此时间内， EFI 会检查存储设备是否可以接受指令。如果超时，则认为存储设备出错。 设定值有：10 Sec、20 Sec、30 Sec、40 Sec。 Device power-up delay 此选项设定 USB 设备上电后的延时，之后才可被访问。设定为“Auto”, 则从设备获取此数据；设定为“Manual”,则用户自己输入时间。...
  • Page 26 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 PS/2 Mouse Poweron 开启或关闭 PS/2 鼠标开机。设定值有：Disabled、Enabled。 Wakeup By PME 设置 PME 唤醒。设定值有：Disabled、Enabled。 G3 Wake on Lan 断电后支持网络唤醒。设定值有：Disabled、Enabled。, PWROn After PWR-Fail 设置非正常断电后的开机功能。设定值有：Alway Off（关机）、Alway On （开机）、Keep Last State（恢复上次状态）。 Power On By RTC 设置定时开机功能。设定值有：Disabled、Enabled。如果选“Enabled”， 则会弹出具体唤醒的日期/时/分/秒。...

  • Page 27: 芯片组设置（Chipset

    BIOS 设置 4-5 芯片组设置（Chipset） Boot Advanced Chipset Security OC Drive Main South Bridge North Bridge →←Select Screen Up/Down:Choose Item Enter/ Click: Select +/-: Change Opt F1: General Help F7: Previous Values F9: Optimized Defaluts F10: Save&Reset ESC: Exit Version 2.18.0043.Copyright (c) 2018 American Megatrends,Inc South Bridge（南桥设置）...

  • Page 28: 安全设置（Security

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 IGFX Multi Monitor 设置多屏显示功能。设定值有：Disabled、Enabled。 Primary Video Device 显示优先级设定。设定值有：IGD/Hybrid_CrossFire Video（板载显卡/混合 交火）、NB PCIe Slot Video（北桥 PCIe 显卡）。 Integrated Graphics 开启和关闭集成显卡。设定值有：Disabled（关闭）、Force（手动）、Auto （自动）。 PSPP Policy 设置 PSPP 策略。PSPP 全名为“PCIE Speed Power Policy”，指的是 PCIE 的 速度和功耗的策略。设置参数有：Disabled（关闭）、Performance（高效）、 Balanced-High（平衡-高）、Balanced-Low（平衡-低）、Power Saving（节...

  • Page 29: 启动设置（Boot

    BIOS 设置 User Password 本选项用于设置普通用户密码。 选择 “User Password “项目并按下 “Enter” 键，其余步骤请参照设置系统管理员密码来操作。 注意：有关管理员密码和用户密码：1. Supervisor password:能进入并修改 BIOS 设定程序。2. User password：能进入，但无权修改部分 BIOS 设定程 序。3. 若忘记设置的 BIOS 密码，可以清除 CMOS 来解决。 4-7 启动设置（Boot） Security OC Drive Main Advanced Chipset Boot Boot Configuration Setup Prompt Timeout Bootup Numlock State →←Select Screen Quiet Boot...

  • Page 30: 超频设置（Dc Drive

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Boot Option Priorities（启动设备优先权设置） 启动设备优先权设置。 如果用户要安装操作系统, 请把“Boot Option #1” 设为你的光驱设备(CD-ROM)或你的 U 盘设备（前提是你的光驱里面的光 盘有操作系统或者是你的 U 盘里有 PE 系统）, 设置完成后按“F10”键保 存退出, 系统将从光驱或 U 盘启动。以下图片仅供参考： 这是包含有 PE 系统的 U 盘, 可以安装操作系统， 将其设为第一启动顺序, 设置完成后按‘F10’ 键保存并退出 BIOS，系统将从 U 盘启动。...
  • Page 31 BIOS 设置 CPU V Boost CPU 电压调节, 如果所使用 CPU 允许调节电压，该项方可生效，并可在 一定范围调节 CPU 的电压。 Memory Configuration（内存设置） 点击此菜单，将出现下面选项： Memory Frequency 设置内存频率。 Memory Command Rate 设置内存首命令延迟。设定值有：Auto（自动）、1T、2T。1T 速度快些，2T 速度稍慢，但 2T 性能更稳定。 Memory PowerDown Mode 开启/关闭内存省电模式。设定值有：Disabled、Enabled。 Memory Timing Configuration 设置内存时序控制。设定值有：Auto（自动）、Manual（手动，用于内存 超频设置）。 以下内容可作为超内存频率的参考： CAS Latency Time（tCL） 此项控制了...
  • Page 32 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Read to Precharge（tRTP） 选择预充电时间。 Row Cycle（tRC） TRC 表示“SDRAM 行周期时间”，它是包括行单元预充电到激活在内的整 个过程所需要的最小的时钟周期数。 其计算公式是：row cycle time (tRC) = minimum row active time(tRAS) + row precharge time(tRP)。因此，设置该参数之前，你应该明白你的 tRAS 值和 tRP 值是多少。如果 tRC 的时间过长，会因在完成整个时钟周期后激活新 的地址而等待无谓的延时，而降低性能。然后一旦该值设置过小，在被激 活的行单元被充分充电之前，新的周期就可以被初始化。 Write Recover Time（TWR）...

  • Page 33: Chapter 5 English Introduction

    Colorful company reserves the finally explanatory rights. 5-1-2 Motherboard features BATTLE-AX B450M-G DELUXE V14 motherboard based on AMD B450 chipset, support AMD AM4 CPUs, support dual channel DDR4 3200 （ OC） /3000 （ OC） /2800（OC）/2666/2400/2133MHz memory, support PCI-E3.0 standard.
  • Page 34 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Memory Offer 4 DIMM slots Support dual channel DDR4 3200（OC）/3000（OC）/2800（OC） /2666/2400/2133MHz memory Slots 1*PCI Express 3.0x16 slot 1*PCI Express 3.0x4 slot 1*M.2 slot（Support MSATA and PCI-e x4 SSD） Storage 4*SATA3.0 6Gb/s ports...
  • Page 35 Ｉｎｔｒｏｄｕｃｔｉｏｎ 5-1-4 Motherboard Layout <for reference only>...

  • Page 36: Hardware Installation

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 5-2 Hardware Installation This section will guide you through the installation of the motherboard. The topics covered in this section are: Preparing the motherboard Installing the CPU Installing the CPU fan Installing the memory...
  • Page 37 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ 6. Position the cooling set onto the retention mechanism. Hook one end of the clip to hook first. 7. Then press down the other end of the clip to fasten the cooling set on the top of the retention mechanism. Locate the Fix Lever and lift up it. 8.
  • Page 38 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 automatically lock the DIMM into the connector. Installing the Motherboard The sequence of installing the motherboard into the chassis depends on the chassis you are using and if you are replacing an existing motherboard or working with an empty chassis.
  • Page 39 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Align the connectors to the I/O shield. Ensure that the fan assembly is aligned with the chassis vents according to the fan assembly instruction. Secure the motherboard with a minimum of eight-to-ten screws. 5-2-3 Connecting header and Setting Switches This section takes you through all the connections and switch settings necessary on the motherboard.
  • Page 40 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Serial ATA 3.0 6Gb/s connectors 7-pin （ ） These connectors connect to Serial ATA 3.0 6Gb/s hard disk drives and optical drives via Serial ATA 3.0 6Gb/s signal cables. USB 3.0 connector...
  • Page 41 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ USB2.0 connectors These connectors are for USB 2.0 ports. Connect the USB module cable to any of these connectors, then install the module to a slot opening at the back of the system chassis. These USB connectors comply with the USB 2.0 specification that supports up to 480Mbps connection speed.
  • Page 42 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 System panel connector This connector supports several chassis-mounted functions. System power LED 2-pin PLED （ ） This 2-pin connector is for the system power LED. Connect the chassis power LED cable to this connector. The system power LED lights up when you turn on the system power, and blinks when the system is in sleep mode.
  • Page 43 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ CPU, Chassis, and Power fan connectors Connect the fan cables to the fan connectors on the motherboard, making sure that the black wire of each cable matches the ground pin of the connector. PCI Express x16 Slots The PCI Express x16 slot is reserved for a graphics or video card. The bandwidth of the x16 slot is up to 8GB/sec.
  • Page 44 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Clear CMOS Jumper: CLR_CMOS There is a CMOS RAM on board that has a power supply from external battery to keep the system configuration data. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system configuration, use the CLR_CMOS Jumper to clear data.
  • Page 45 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ COM header：COM_A This COM header is for COM serial devices FAN_RGB_HEADER This 4-pin header is for FAN with LED light SPEAK header:SPEAK This SPEAK header is for Speaker serial devices...
  • Page 46 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Debug header:DEBUG This Debug header is for Debug serial devices M.2 Slot The motherboard has one M.2 slot, support PCI-e x4 and MSATA channel M.2 SSD ， the Data transmission rate is up to 32Gb/S, support 2242/2260/2280 size SSD and NVMe standard.
  • Page 47 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ 5-2-4 Back Panel IO Connector Parts PS2 Mouse/ Keyboard This connector is for a PS2 mouse/ Keyboard. Connector LAN Jack The standard RJ-45 jack is for connection to single Local Area Network (LAN). You can connect a network cable to it. Lie-In(Blue) Used for external CD player, tape player or other audio devices.

  • Page 48: Bios Setting

    战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 5-3 BIOS Setting This chapter introduces how to change the system settings through BIOS settings. Please refer to this chapter for details. The chapter contains the following: Main（System Information） Advanced（Advanced BIOS Features）...
  • Page 49 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 BIOS Setup Program Function Keys < ↑↓ > Upward and downward move to select a setup menu a setup menu < ← → > To the left and right move to select < Enter > Execute command or enter a menu <...
  • Page 50 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Main menu The main menu shows the set item category provided by BIOS. You can use the direction key to select different items. The hint information for the selected project is displayed at the bottom of the screen.
  • Page 51 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 OC Drive（OverClock Settings） This menu can be used to overclock and optimize the performance of the system. 5-3-3 Main（System Information） Advanced Chipset Security Main OC Drive Boot BIOS Information BIOS Vendor American Megatrends Core Version 5.13 →←Select Screen Compliancy UEFI 2.6；PI 1.4 ↑↓/Click:Select Item Project Version...
  • Page 52 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 System Time Set the time，the time format is<hour><minute><second> 5-3-4 Advanced（Advanced BIOS Features） Boot Security OC Drive Main Advanced Chipset ACPI Settings AMD fTPM configuration CPU Configuration →←Select Screen SATA Configuration Up/Down:Choose Item...
  • Page 53 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 AMD fTPM configuration AMD fTPM switch Turn on or off the AMD fTPM switch. FTPM is a TPM module launched by AMD.TPM (Trusted Platform Module) security chip is a kind of security chip that conforms to TPM (Trusted Platform Module) standard. It can effectively protect PC and prevent illegal user access.
  • Page 54 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 C6 Mode Turn on or off C6 mode. The C6 mode is the energy saving mode of AMD APU, which needs to be shut down when overclocking. Options:Disabled, Enabled. SATA Configuration（SATA Setup）...
  • Page 55 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 Device reset time-out This option sets the longest time needed to store device reset on the USB2.0 bus. During this time, EFI will check whether the storage device can accept instructions. If the timeout is over, the storage device is considered to be wrong.
  • Page 56 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 PWROn After PWR-Fail Set up the boot function after abnormal power failure. Options: Alway Off, Alway On, Keep Last State. Power On By RTC Set the function of timing boot. Options: Disabled and Enabled. If you select "Enabled", the specific wake-up date / time / minute / sec will be popped up.
  • Page 57 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 5-3-5 Chipset（chipset settings） Boot OC Drive Main Advanced Chipset Security South Bridge North Bridge →←Select Screen Up/Down:Choose Item Enter/ Click: Select +/-: Change Opt F1: General Help F7: Previous Values F9: Optimized Defaluts F10: Save&Reset ESC: Exit Version 2.18.0043.Copyright (c) 2018 American Megatrends,Inc South Bridge configuration OnChip SATA Channel Turn on or off the SATA controller.Options:Disabled, Enabled and Auto.
  • Page 58 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 IGFX Multi Monitor Set up multi monitor display function.Options:Disabled、Enabled. Primary Video Device Display priority settings.Options:IGD / Hybrid_CrossFire Video (board graphics card / mixed fire), NB PCIe Slot Video (North Bridge PCIe graphics card).
  • Page 59 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 4. if you want to change the password of the system administrator, please run the password settings again according to the above program. 5.after the "F10" key to save the exit, password settings can be effective. User Password This option is used to set the common user password. Select the "User Password"...
  • Page 60 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 Setup Prompt Timeout When setting up the screen, the screen prompts the waiting time (second), and the number of seconds is required. "65535" represents an indefinite wait. Bootup Numlock State Set up a small number keyboard status when starting, Options: On (open), Off (close).
  • Page 61 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 Memory Command Rate Set memory first command delay. Options:Auto (automatic), 1T and 2T. 1T speed is faster, 2T speed is slower, but 2T performance is more stable. Memory PowerDown Mode Turn on / turn off memory mode. Options:Disabled and Enabled. Memory Timing Configuration Set memory timing control.
  • Page 62 战斧 B450M-G DELUXE V14/ BATTLE-AX B450M-G DELUXE V14 understand your tRAS and tRP values. If the tRC takes too long, performance is degraded by waiting for unnecessary delays to activate new addresses after completing the entire clock cycle. Then once the value is set too small, the new cycle can be initialized before the active row cell is fully charged.
  • Page 63 Copyright Notice The material in this document is the intellectual property of Colorful Technology and Development CO, LTD. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.
  • Page 64 Or our engineer, send the follow information to us! Customer name______________ Purchase date_______________ Contacts____________________ Contact phone_______________ Contact address______________ Product model_______________ Product SN __________________ Dealer name________________ Dealer address _____________ _ Dealer phone ________________ Website: www.colorful.cn Service hotline: +86400-678-5866...
