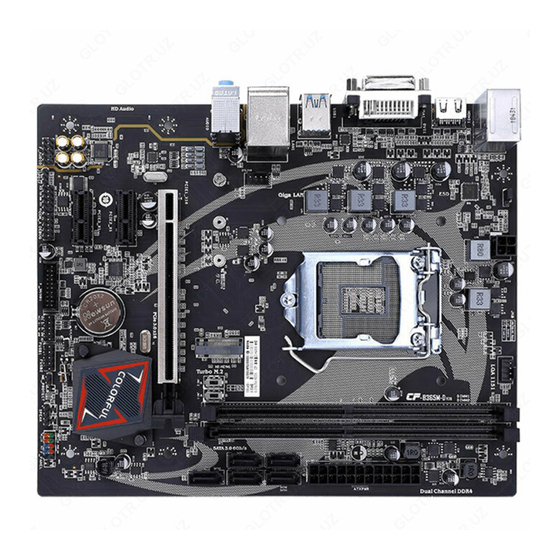

战斧 B365M-HD PRO V21
BATTLE-AX B365M-HD PRO V21

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the B365M-HD PRO V21 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Colorful B365M-HD PRO V21

Summary of Contents for Colorful B365M-HD PRO V21

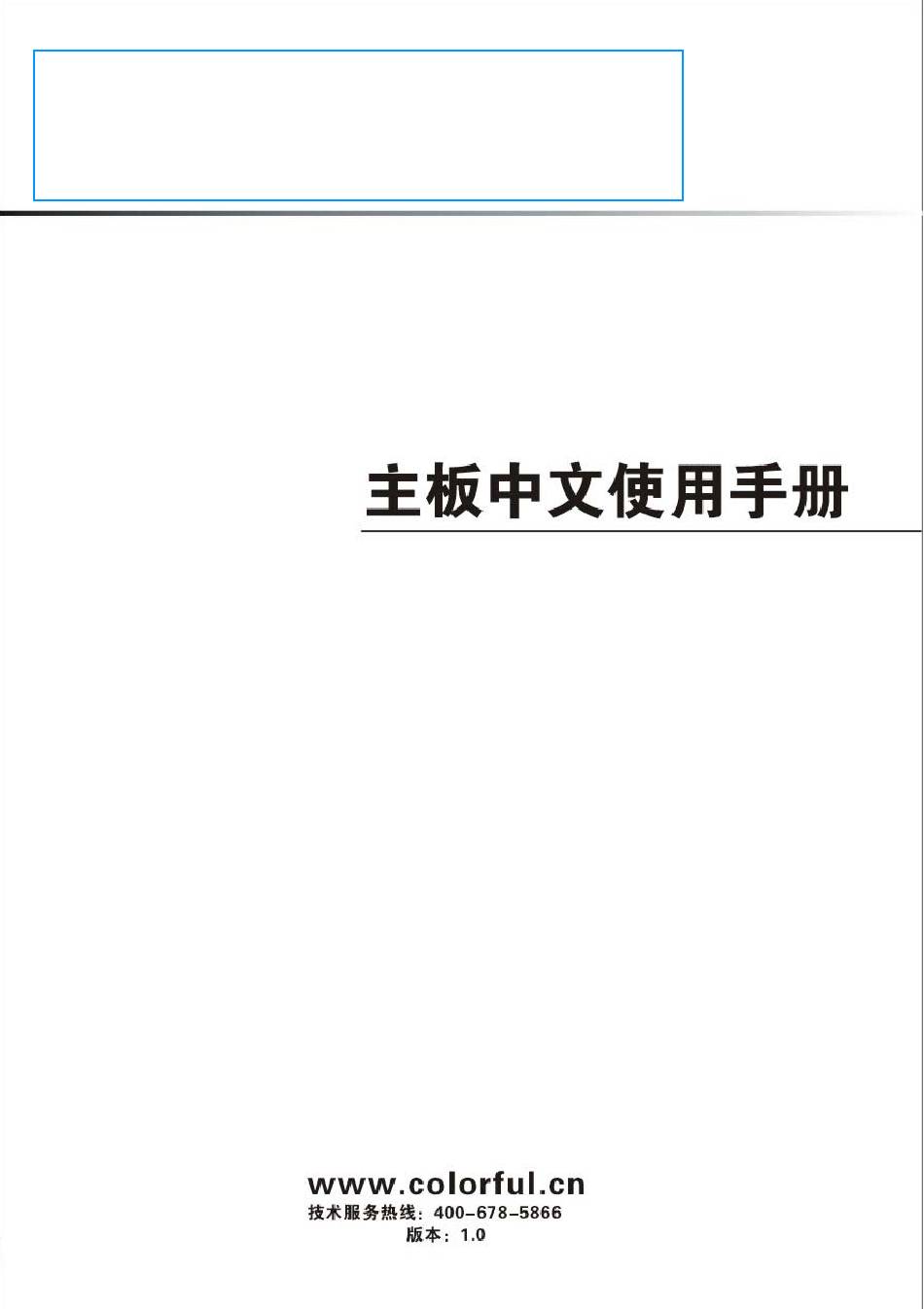

  • Page 1 战斧 B365M-HD PRO V21 BATTLE-AX B365M-HD PRO V21...

  • Page 2: Table Of Contents

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 目录 第一章 简介 ......................1 1-1 主板特色 ......................1 1-2 主板规格 ....................... 1 1-3 主板布局图 ....................3 第二章 硬件安装 ....................4 2-1 基本硬件安装 ....................4 2-2 跳线设置 ...................... 7 2-3 连接器和引脚连接头 ................. 7 2-4 背板接口介绍...
  • Page 3 根据中华人民共和国信息产业部发布的《电子信息产品污染控 制管理办法》所展开的 SJ/T11364-2006 标准要求, 本产品污染控制标识 以及有毒有害物质或元素标识说明如下： 产品有毒有害物质或元素标识： 产品中有毒有害物质或元素的名称及含量 有毒有害物质或元素 部件名称 铅(Pb) 汞(Hg) 镉(Cd) 六价铬 多溴联苯 多溴二苯醚 (Cr(VI)) (PBB) (PBDE) PCB 板 × ○ ○ ○ ○ ○ 结构件 ○ ○ ○ ○ ○ ○ 芯片 ○ ○ ○ ○ ○ ○...
  • Page 4 版权 本手册版权属于世和资讯公司所有, 未经本公司书面许可, 任何人不得对此说 明书和其中所包含的任何资料进行复制、拷贝或翻译成其它语言。 声明 本用户手册没有任何形式的担保、立场表达或其它暗示。若有任何因本用户手 册或其所提到之产品的所有信息, 所引起直接或间接的数据流失、利益损失或 事业终止, 七彩虹及其所属员工恕不为其担负任何责任。除此之外, 本用户手 册所提到的产品规格及信息仅供参考, 内容亦会随时升级, 恕不另行通知。本 用户手册的所有部分, 包括硬体及软体, 若有任何错误, 七彩虹没有义务为其 担负任何责任。 商标版权 本手册使用的所有商标均属于该商标的持有者所有。 AMD, Athlon™, Athlon™ XP, Thoroughbred™ 和 Duron™是 Advanced Micro Devices 的注册商标。 Intel® 和 Pentium® 是 Intel Corporation 的注册商标。 PS/2 和...
  • Page 5 访问七彩虹的官方网站 （http://www.colorful.cn/） 获取产品和驱动程序等信息支持, 还可以登录七彩虹官方论坛（http://bbs.colorful.cn）, 获取技术指导。 通过拨打 400-678-5866 客户服务热线进行咨询, 此外还可以直接与七彩虹各属 地平台服务中心联系, 具体联系方法如下: 七彩虹科技全国区域售后服务平台业务范围及联系方式 平台名称 服务范围 联系方法 北京、天津、河北、河南、 北京服务平台 010—51261907 山东、山西、内蒙古 沈阳服务平台 辽宁、吉林、黑龙江 024—31321755 武汉服务平台 湖北、湖南、江西 027—87865811 南京服务平台 江苏、安徽、浙江 025—83611912 上海服务平台 上海 021—64681880 广州服务平台 广东、广西、福建、海南 020—85276624 成都服务平台 四川、重庆、云南、贵州、西藏 028—85228026 西安服务平台 陕西、甘肃、宁夏、青海、新疆 029—87895086 深圳服务平台...
  • Page 6 在您开始之前 主板包装盒内附标准组件 在您打开本主板包装盒之后, 请马上检查下面所列出的各项标准配件是否 齐全。 1 块战斧 B365M-HD PRO V21 主板 2 条 SATA 数据线 1 张驱动光盘 1 片后置面板 IO 档板 1 本主板中英文使用手册 注意:以上配件仅供参考, 请以实物为准, 七彩虹科技保留修改的权利。 Note: 若以上列出的任何一项配件有损坏的情形, 请尽快与您的经 销商联络或致电七彩虹客服。 注意: 产品规格/CPU 支持/产品附件以产品发布之时为准。...

  • Page 7: 第一章 简介

    第一章 简介 感谢您购买七彩虹主板, 该主板提供了非常优越的性能和品质保证。 1-1 主板特色 战斧 B365M-HD PRO V21 主板采用 Intel B365 芯片组,支持 Intel LGA1151 接口 Coffee Lake-S 系列处理器,支持双通道 DDR4 2133/2400/2666MHz 规格内存, 支持 PCI-E3.0 规范。 主板提供 2 个 DDR4 内存条插槽、1 个 HDMI 接口、1 个 DVI 接口、1 个 VGA 接口、4 个 SATA3.0 接口、板载 6 声道声卡、集成千兆网卡, 性能强劲,是性...
  • Page 8 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 存储设备 主板提供 4 个 SATA3.0 6Gb/s 硬盘接口 6 声道音频设备 整合 6 声道高清晰数字音频控制器 支持 6 声道 3D 环绕声效 网络功能 主板采用千兆网卡 支持 10/100/1000Mbps 数据传输率 USB 接口 主板提供 6 个 USB2.0 和 6 个 USB3.1 Gen1 接口（含扩展）...

  • Page 9: 主板布局图

    简介 1-3 主板布局图 （仅供参考）...

  • Page 10: 第二章 硬件安装

    第二章 硬件安装 请参照以下步骤, 完成电脑的安装： 安装中央处理器（CPU） 安装内存 装入机箱 安装所有扩展卡 连接所有讯号线、排线、电源线及面板控制线 2-1 基本硬件安装 安装中央处理器和风扇 本主板具备一个 Socket 1151 处理器插槽, 本插槽是专为 Intel LGA1151 接口 Coffee Lake-S 系列处理器所设计。请依照以下步骤安装处理器和风扇： 1. 找到位于主板上的处理器插槽, 将 CPU 插座旁的锁定杆从锁定状态 拔到未锁定状态。 2. 安装 CPU, 将 CPU 的金色三角形标示对准主板 CPU 插槽上的三角形 标示, 确定针角 1 的方向正确, 不要用力插 CPU, 确信 CPU 完全插入插 槽中, 将锁定杆从未锁定状态拔到锁定状态。（这一过程非常重要, 如...
  • Page 11 硬件安装...
  • Page 12 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 安装内存 主板提供 2 个 DDR4 内存条插槽。下图所示为 DDR4 内存条插槽在主板上 的位置。 一条内存: 插入到 DIMM1 或 DIMM2 插槽。 两条内存: 插入到 DIMM1 和 DIMM2 插槽，以组建双通道。 CAUTION: 1.请选择使用相同的内存模组安装到双通道。2. 如果您正确 插入了内存模组, 您将不会看到金手指部分。 安装显卡 主板提供 1 个 PCI Express 3.0x16 插槽, 用于安装显卡。安装时, 将显卡垂...

  • Page 13: 跳线设置

    硬件安装 2-2 跳线设置 CMOS 清除插针：CLR_CMOS 此跳线可以清除主板的 CMOS 资料（例如：日期及 BIOS 设定）,回到出厂 设定值。如果您要清除 CMOS 资料,请使用跳线帽短接该跳线的 Pin2-3 针 脚数秒钟。（PCB 板上白色丝印为“1”的针脚, 为跳线的第 1 针脚） CLR_CMOS CLR_CMOS 1-2 闭合正常 2-3 闭合清除 CMOS CMOS 清除设置 注意: 1.清除 CMOS 资料前 请先关闭计算机并拔除电源线。 2.清除 CMOS 资料后在启动计算机前 请记得移除 Pin2-3 两针脚间的跳线帽 否...
  • Page 14 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 前面板开关和指示灯连接：F_PANEL PWR_ON：ATX 电源开关。短接此引脚可以开机。 RST：重启开关。短接此引脚,不需要关闭系统电源即可重新启动计算机。 PWR_LED：电源指示灯。当系统电源开启时,此灯会亮起。 HD_LED： 硬盘指示灯。对硬盘进行数据存取时,此灯会亮起。 SATA 端口连接器：SATA1-4 主板提供 4 个 SATA3.0 6Gb/s 硬盘接口。...
  • Page 15 硬件安装 M.2 插槽 主板提供 1 个 M.2 插槽，支持 2242/2260/2280 尺寸规格的 SSD，数据传 输率最高可达 32Gb/s。支持 PCI-e x4 SSD，支持 NVME 规范，支持 Intel OPTANE 技术。 请依下列步骤将 M.2 SSD 正确安装于插槽： 1.请用螺丝起子依序将螺丝和螺柱拆下，依实际要安装的 M.2SSD 规格 找到适合螺丝孔位之后，先锁上螺柱。 2.将 M.2 SSD 以斜角方式放入插槽。 3.压住 M.2 SSD 之后，再将螺丝锁上。 前置音频接口连接：F_AUDIO 您可以在前置面板接口上连接一个音频接口,它是和 I/O 前置面板连接规格 兼容的。...
  • Page 16 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 USB2.0 接口扩展连接头：FUSB1, FUSB2 主板提供 2 个 USB2.0 连接头,可扩展至 4 个 USB2.0 接口。USB2.0 接口传 输速率最高可达到 480Mbps, 可以提供高速的互联网连接、互动式电脑游 戏,还可以同时运行高速的外围设备。 USB3.1 Gen1 接口扩展连接头：F_USB3.0 主板提供 1 个 USB3.1 Gen1 连接头,可扩展至 2 个 USB3.1 Gen1 接口。 USB3.1 Gen1 传输速率最高可达到 5Gbps,比 USB2.0 快 10 倍。外形和普通的 USB...
  • Page 17 硬件安装 风扇插座：CPU_FAN, SYS_FAN 主板提供 2 个风扇插座,其中 CPU_FAN 是 CPU 风扇插座,连接 CPU 风扇,用 来降低 CPU 温度。 SYS_FAN 是系统风扇插座, 连接风扇用来降低系统温度。 串行设备连接头：JCOM 主板提供 1 个 COM 连接头,用来连接串口（COM）。将串口模组的排线连 接至这个插座,接着将该模组安装至机箱后侧面板空的插槽中。...

  • Page 18: 背板接口介绍

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 LPC 连接头：JLPC 这个是调试主板的接口，可以转接一个数码卡来分析主板问题故障。 2-4 背板接口介绍 后置面板提供丰富的输入和输出接口。 主板背板接口包括：PS2 鼠标和键盘通用端口、USB2.0 接口、HDMI 接口、 DVI 接口、VGA 接口、USB3.1 Gen1 接口、千兆网络接口、1 组 3 孔 6 声道 音频接口（音频输入/音频输出/麦克风）。...

  • Page 19: 第三章 驱动程序安装说明

    第三章 驱动程序安装说明 插入七彩虹主板驱动程序安装光盘 安装程序会自动运行 弹出下面窗口。 CAUTION: 安装完成硬件后, 必须安装对应的驱动程序, 才能发挥主板 的强劲性能。 （请以实物为准） 驱动光盘能自动检测主板所使用的芯片组型号、声卡型号、板载显卡型号 或者板载网卡型号,点击相应的按钮安装相应的驱动。...

  • Page 20: 第四章 Bios 设置

    第四章 BIOS 设置 该章介绍如何通过 BIOS 设置来更改系统设置，详细内容请参考此章。 该章包含下列内容: Main（系统信息） Advanced（高级 BIOS 设置） Chipset（高级芯片组特征） Security（安全设置） Boot（启动设置） C.Oclock（超频设置） Save & Exit（退出设置） CAUTION: 由于主板的 BIOS 版本在不断的升级， 所以， 本手册中有关 BIOS 的描述仅供参考。 4-1 进入 BIOS 主界面 本章提供了 BIOS Setup 程序的信息，让用户可以自己配置优化系统设置。 如下情形您需要运行 SETUP 程序： Note: 1. 系统自检时屏幕上出现错误信息，并要求进入 SETUP 程序。 2.
  • Page 21 BIOS 设置 控制键位 < ↑↓←→ > 向上、向下、向左或向右移动光标以选择项目 < Enter > 选定此选项 < +/PU > 增加数值或改变选择项 < -/PD > 减少数值或改变选择项 < F1 > 主题帮助，仅在状态显示菜单和选择设定菜单有效 < F7> 恢复前次的 BIOS 设定值，仅在选择设定菜单时有效 < F9> 载入优化缺省值 < F10> 保存改变后的 BIOS 设定值并退出 < Esc > 退出菜单或者从子菜单回到主菜单 Setup BIOS Information American Megatrends...

  • Page 22: Bios 主界面

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 子菜单 如果你发现在左边某一区域有向右的指针符号（如上图所示），这就意味 此项附加了子菜单。选中此项，按下回车即可进入此选项子菜单。然后您 可以使用控制键在子菜单直接移动并改变设定值。回到主菜单，按下 <Esc>。 主题帮助 BIOS 设定程序提供了帮助屏幕。 你可以通过简单地按下<F1>键从任何菜单 中调出此帮助屏幕。此帮助屏幕列出了相应的键和可能的选择项目。按下 <Esc>退出帮助屏。 4-2 BIOS 主界面 Main（系统信息） 使用此菜单可查看 BIOS 信息, 并设置 BIOS 语言、时间和日期。 Advanced（高级 BIOS 设置） 使用此菜单可对系统的高级特征进行设定。 Chipset（芯片组设置） 使用此菜单可以对芯片组性能进行相应的设定。 Security（安全设定） 使用此菜单可以对 BIOS 密码进行相应的设定。 Boot（启动设置） 使用此菜单可以对计算机启动设备进行相应的设定。...

  • Page 23: 系统信息（Main

    BIOS 设置 4-3 系统信息 （Main） Setup BIOS Information American Megatrends BIOS Vendor Main 5.12 Core Version Advanced Compliancy UEFI 2.7; PI 1.6 Chipset Project Version 1COFE 1.61 X64 Security 02/25/2019 09:18:26 Build Date and Time Boot Administrator Access Level C.Oclock 8192MB Total Memory Save &...

  • Page 24: 高级 Bios 设置（Advanced

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 4-4 高级 BIOS 设置 （Advanced） Setup CPU Configuration SATA And RST Configuration Main Advanced ACPI Settings Chipset Super IO Configuration Security Boot Hardware Monitor C.Oclock USB Configuration Save & Exit CSM Configuration NVMe Configuration CPU Configuration（CPU 设置）...
  • Page 25 BIOS 设置 SATA And RST Configuration（SATA 设置） SATA Controller(S) 开启或关闭 SATA 控制器。设定值有：Enabled、Disabled。 SATA Mode Selection 设置 SATA 控制器工作模式。设定值有：AHCI、Intel RST Premium With Intel Optane System Acceleration。 SATA Controller Speed 设置 SATA 控制器工作模式。设定值有：Default、Gen1、Gen2、Gen3。 SATA Port1-4 设置和显示 SATA1-4 接口的连接状况。 ACPI Settings（ACPI 高级配置） Enable ACPI Auto Configuration 设置...
  • Page 26 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Super IO Configuration（IO 设置） 点击“Serial Port Configuration”选项，将出现以下两个子选项： Serial Port 启动和关闭串口控制器。设定值有：OFF、ON。 Change Settings（更改设置） 此选项用来改变串口地址。 Hardware Monitor（硬件监控） CPU Fan Smart Mode CPU 风扇模式设置。 设定值有： Full on Mode （全速模式） 、 Automatic Mode （自动模式）、Manual Mode（自定义模式）。 SYS Fan Smart Mode 系统风扇模式设置。...
  • Page 27 BIOS 设置 XHCI Hand-off 本项目用来启动支持没有“XHCI hand-off”功能的操作系统。设定值有： Disabled、Enabled。 USB Mass Storage Driver Support 设置 USB 大容量存储器支持。设定值有：Disabled、Enabled。 Port 60/64 Emulation 开启或关闭 60/64 端口仿真支持。设定值有：Disabled、Enabled。 CSM Configuration（CSM 设置） CSM Support 设置开启或关闭 CSM 功能。 CSM 的全名为 “Compatibility support Module” ， 即兼容性支持模块。设定值有：Disabled、Enabled。设置为“Enabled”， 用于支持中断、传统的 Option ROM、传统的非 UEFI 系统（比如 DOS）等。 如果设置为“Disabled”，这些传统功能将不被支持，系统将只支持...

  • Page 28: 芯片组设置（Chipset

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Other PCI devices 在 CSM Support 选项设置为 “Enabled” 的前提下， 用于设置其他拥有 Option ROM 的 PCI 设备的 Option ROM 的格式为 UEFI 或 Legacy 模式。设定值有： Disabled、UEFI、Legacy。 4-5 芯片组设置 （Chipset） System Agent (SA) Configuration（北桥设备配置） Graphics Turbo IMON Current 设置显卡...

  • Page 29: 安全设置（Security

    BIOS 设置 4-6 安全设置 （Security） Setup Main Advanced Chipset Administrator Password Security User Password Boot C.Oclock Save & Exit Administrator Password 本项目用于设置系统管理员密码。请按照下列步骤操作： Password” 1. 选择“ 项目并按下“Enter”键。 Administrator 2. 当“Greate New Password”窗口出现时, 输入欲设置的密码, 可以 是六个字节内的英文、数字与符号, 输入完成按下“Enter”键。 3. 按下“Enter”键后会出现“Confirm New Password”窗口, 再一次输 入密码以确认密码正确。若出现“Invalid Password”提示信息, 代表于...

  • Page 30: 启动设置（Boot

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 注意：有关管理员密码和用户密码：1. Supervisor password:能进入并修改 BIOS 设定程序。2. User password：能进入, 但无权修改部分 BIOS 设定程 序。3. 若忘记设置的 BIOS 密码, 可以清除 CMOS 来解决。 4-7 启动设置（Boot） Setup BIOS Configuration Main Advanced Setup Prompt Timeout Chipset Security Bootup Numlock State Boot C.Oclock...

  • Page 31: 超频设置（C.oclock

    BIOS 设置 New Boot Option Policy（安装操作系统时的设置） 启动设备优先权设置。如果用户要安装操作系统, 请把“Boot Option＃1”设为你 的光驱设备(CD-ROM)或你的 U 盘设备（前提是你的光驱里面的光盘有操作系统 或者是你的 U 盘里有 PE 系统）, 设置完成后按“F10”键保存退出, 系统将从光 驱或 U 盘启动。 4-8 超频设置（C.Oclock） Intel（R）SpeedStep（tm） 开启或关闭增强型英特尔节能技术。它是 Intel 推出的一种智能降频技术。 它能够根据不同的系统工作量自动调节处理器的电压和频率，以减少耗电 量和发热量。超频时，该选项需设置为“Disabled”。设定值有: Disabled、 Enabled。 Memory Configuration（内存设置） OverClocking Feature（超频设置） 开启或关闭超频设置。设定值有: Disabled、Enabled。当设置为“Enabled” 时，将会出现以下选项： Memory Profile（内存参数设置） 设置内存时序。设定值有：Default Profile（默认配置）、Custom Profile（自...

  • Page 32: 退出设置（Save & Exit

    战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 tRAS 此项控制 S D R A M 内存时钟周期数的 R A S 最小值。 tFAW 设置同一 rank 中允许同时发送大于四个行激活命令的间隔时间。 tRFC 该字段用于选择自动刷新周期时间。 tRRD 选择不同 b a n k 的列与列间的延迟时间。 tRTP 选择预充电时间。 4-9 退出设置 （Save & Exit） 退出选项包括：保存设置并重启/不保存并重启/保存/不保存/载入优化缺...

  • Page 33: Chapter 5 English Introduction

    Thanks for purchasing Colorful motherboard which provides excellent performance and quality assurance. 5-1-1 Motherboard features BATTLE-AX B365M-HD PRO V21 motherboard based on Intel B365 chipset, support Intel LGA1151 Coffee Lake-S processors, support dual channel DDR4 2133/2400/2666MHz memory, support PCI-E3.0 standard.
  • Page 34 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Storage 4*SATA3.0 6Gb/s ports 6-CH audio devices Onboard 6-channel audio chipset Support 3D surround sound effect integrated 1000M LAN chipset Provides 10/100/1000Mb Ethernet USB ports 6*USB2.0 and 6*USB3.1 Gen1 ports(include headers) Onboard header/jumper/button 1*9-pin Front panel audio connector（F_AUDIO）...

  • Page 35: Hardware Installation

    Ｉｎｔｒｏｄｕｃｔｉｏｎ 5-1-3 motherboard Layout 5-2 Hardware Installation This section will guide you through the installation of the motherboard. The topics covered in this section are: Preparing the motherboard Installing the CPU Installing the CPU fan...
  • Page 36 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Installing the memory Installing the motherboard Connecting cables and setting switches 5-2-1 Safety Instructions To reduce the risk of fire, electric shock, and injury, always follow basic safety precautions. Remember to remove power from your computer by disconnecting the AC main source before removing or installing any equipment from/to the computer chassis.
  • Page 37 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ The CPU fits in only one correct orientation. DO NOT force the CPU into the socket to prevent bending the connectors on the socket and damaging the CPU! Installing Memory DIMMs Your new motherboard has 2 slots for DDR4 memory. They support dual channel DDR4 memory technology.
  • Page 38 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Use the following procedure to install memory DIMMs into the slots on the motherboard. Note that there is only one gap near the center of the DIMM slot. This slot matches the slot on the memory DIMM to ensure the component is installed properly.
  • Page 39 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ I/O shield does not fit into the chassis, you would need to obtain the proper size from the chassis supplier. Securing the Motherboard into the Chassis Most computer chassis have a base with mounting studs or spacers to allow the mother board to be secured to the chassis and help to prevent short circuits.
  • Page 40 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 ATX power connectors (24-pin ATXPWR, 4-pin ATX12V) These connectors are for an ATX power supply. The plugs from the power supply are designed to fit these connectors in only one orientation. Find the proper orientation and push down firmly until the connectors completely fit.
  • Page 41 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ USB 3.1 Gen1 connectors This connector is for USB 3.1 Gen1 devices. USB 2.0 connectors These connectors are for USB 2.0 ports. Connect the USB module cable to any of these connectors, then install the module to a slot opening at the back of the system chassis.
  • Page 42 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Front panel audio connector This connector is for a chassis-mounted front panel audio I/O module that supports either High Definition Audio or AC`97 audio standard. Connect one end of the front panel audio I/O module cable to this connector.
  • Page 43 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ This 4-pin connector is for the chassis-mounted system warning speaker. The speaker allows you to hear system beeps and warnings. ATX power button/soft-off button (2-pin PWRSW) This 2-pin connector is for the system power button. Reset button (2-pin RESET) This 2-pin connector is for the chassis-mounted reset button for system reboot without turning off the system power.
  • Page 44 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 CPU、Chassis and Power fan connectors (CPU_FAN,SYS_FAN) Connect the fan cables to the fan connectors on the motherboard, making sure that the black wire of each cable matches the ground pin of the connector.
  • Page 45 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Debug header: JLPC This Debug header is for Debug serial devices COM header：JCOM This COM header is for COM serial devices...
  • Page 46 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 SPEAK header:SPEAK This SPEAK header is for Speaker serial devices ME header:JME Intel Management Engine Interface,it is Intel management engine driven, is a heat management driver launched by Intel for its desktop series chipset.When you start the machine, Using a jumper cap or a metal short...
  • Page 47 Ｈａｒｄｗａｒｅ　Ｉｎｓｔａｌｌａｔｉｏｎ Clear CMOS Jumper: CLR_CMOS There is a CMOS RAM on board that has a power supply from external battery to keep the system configuration data. With the CMOS RAM, the system can automatically boot OS every time it is turned on. If you want to clear the system configuration, use the CLR_CMOS Jumper to clear data.
  • Page 48 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 5-2-3 Back Panel IO Connector <The back panel IO connector of BATTLE-AX B365M-HD PRO V21> Parts PS/2 Mouse/ This connector is for a PS/2 mouse/Keyboard. Keyboard Connector The standard RJ-45 jack is for connection to LAN Jack single Local Area Network (LAN).
  • Page 49 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 5-3 BIOS Setting This chapter introduces how to change the system settings through BIOS settings. Please refer to this chapter for details. The chapter contains the following: Main（System Information） Advanced（Advanced BIOS Features） Chipset（Chipset Settings） Security（Security Settings） Boot（Startup Settings） C.Oclock（OverClock Settings） Save &...
  • Page 50 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 BIOS Setup Program Function Keys < ↑↓← → > Move the selection bar to select a setup menu < Enter > Execute command or enter a menu < +/PU > Increase the value or change the selection <...
  • Page 51 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 Main menu The main menu shows the set item category provided by BIOS. You can use the direction key to select different items. The hint information for the selected project is displayed at the bottom of the screen. Submenu If you find a pointer to the right in a region on the left (as shown in the figure above), this means that this item is attached to the submenu.
  • Page 52 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 C.Oclock（OverClock Settings） This menu can be used to overclock and optimize the performance of the system. Save & Exit（Exit Settings） Exit settings include saving and exiting, no saving and exiting, saving and restarting, no saving restart, loading optimized default values, etc.
  • Page 53 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 System Language Selects the default language used by the BIOS. Options: English, Chinese. 5-3-4 Advanced（Advanced BIOS Features） Setup CPU Configuration SATA And RST Configuration Main Advanced ACPI Settings Chipset Super IO Configuration Security Boot Hardware Monitor C.Oclock USB Configuration Save &...
  • Page 54 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 Hyper-Threading Open or close Hyper-Threading. Options: Disabled, Enabled. Voltage Optimization Set CPU voltage optimization. Options: Disabled, Enabled, Auto. SATA And RST Configuration (SATA settings) SATA Controller (S) Open or close the SATA controller. Options: Enabled, Disabled.
  • Page 55 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 State After G3 Set up power-on automatic boot-up.Options: Always On （ Automatic boot-up state）,Always Off（Shutdown state） Wake on LAN Enable Set up network wake-up. Options: Disabled, Enabled. Super IO Configuration (IO setting) Click on the "Serial Port Configuration" option, the following two sub options will appear.
  • Page 56 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 USB Configuration (USB settings) Legacy USB Support Set up or close the traditional USB device function. The traditional USB is the old 1.1USB device, and USB keyboard and mouse belong to the traditional USB.
  • Page 57 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 Storage Rom Under the premise of the CSM Support option set to "Enabled", the Option ROM used to set up the storage device is in the UEFI or Legacy mode, such as the Option ROM of RAID. Options: Do not launch, UEFI, Legacy. Video Rom Under the premise that the CSM Support option is set to "Enabled", the Option ROM used to set up the display device is a UEFI or Legacy mode,...
  • Page 58 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 PCH Device Configuration（South Bridge Configuration） HD Audio Controller Open or close a high fidelity audio controller. Options: Disabled, Enabled,Auto. PCH LAN Control Open or close PCH LAN controller.Options:Enabled,Disabled. 5-3-6 Security（security settings） Setup Main...
  • Page 59 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 mistake is entered when the password is confirmed, and reoperation is required. 4. if you want to change the password of the system administrator, please run the password settings again according to the above program. 5.press the "F10" key to save and exit, password settings can be effective. User Password After the administrator password is set up successfully, this option will appear to set the ordinary user password.
  • Page 60 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 5-3-7 Boot（Startup Settings） Setup BIOS Configuration Main Advanced Chipset Setup Prompt Timeout Security Boot Bootup Numlock State C.Oclock Full LOGO Display Save & Exit Fast Boot New Boot Option Policy Boot Option＃1 Setup Prompt Timeout Set the start time screen hint waiting time (seconds), you need to type the number of seconds, "65535"...
  • Page 61 ＢＩＯＳ　Ｓｅｔｔｉｎｇ　 New Boot Option Policy(Setting up when the operating system is installed) Boot device priority settings.If the user wants to install the operating system, please set "Boot Option #1" as your drive device (CD-ROM) or your U disk device (provided that your CD-ROM drive has an operating system or your U disk has an PE system), When setup is complete, press the "F10"...
  • Page 62 战斧 B365M-HD PRO V21/BATTLE-AX B365M-HD PRO V21 tRCD/ tRP Set the number of memory clocks to control the S D R A M. tRAS This is the minimum value of R A S that controls the number of memory cycles in S D R A M.
  • Page 63 Copyright Notice The material in this document is the intellectual property of Colorful Technology and Development CO, LTD. We take every care in the preparation of this document, but no guarantee is given as to the correctness of its contents. Our products are under continual improvement and we reserve the right to make changes without notice.
  • Page 64 Or our engineer, send the follow information to us! Customer name_______________ Purchase date_______________ Contacts_____________________ Contact phone_______________ Contact address_______________ Product model_______________ Product SN ___________________ Dealer name________________ Dealer phone _________________ Dealer address______________ Website: www.colorful.cn Service hotline: +86400-678-5866...
