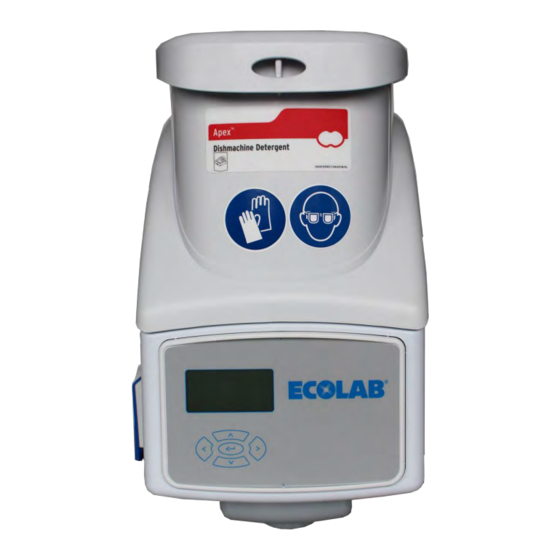

Ecolab EcoPlus PDRX Short Operating Instructions

Metering unit for solid detergent products
Hide thumbs Also See for EcoPlus PDRX:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

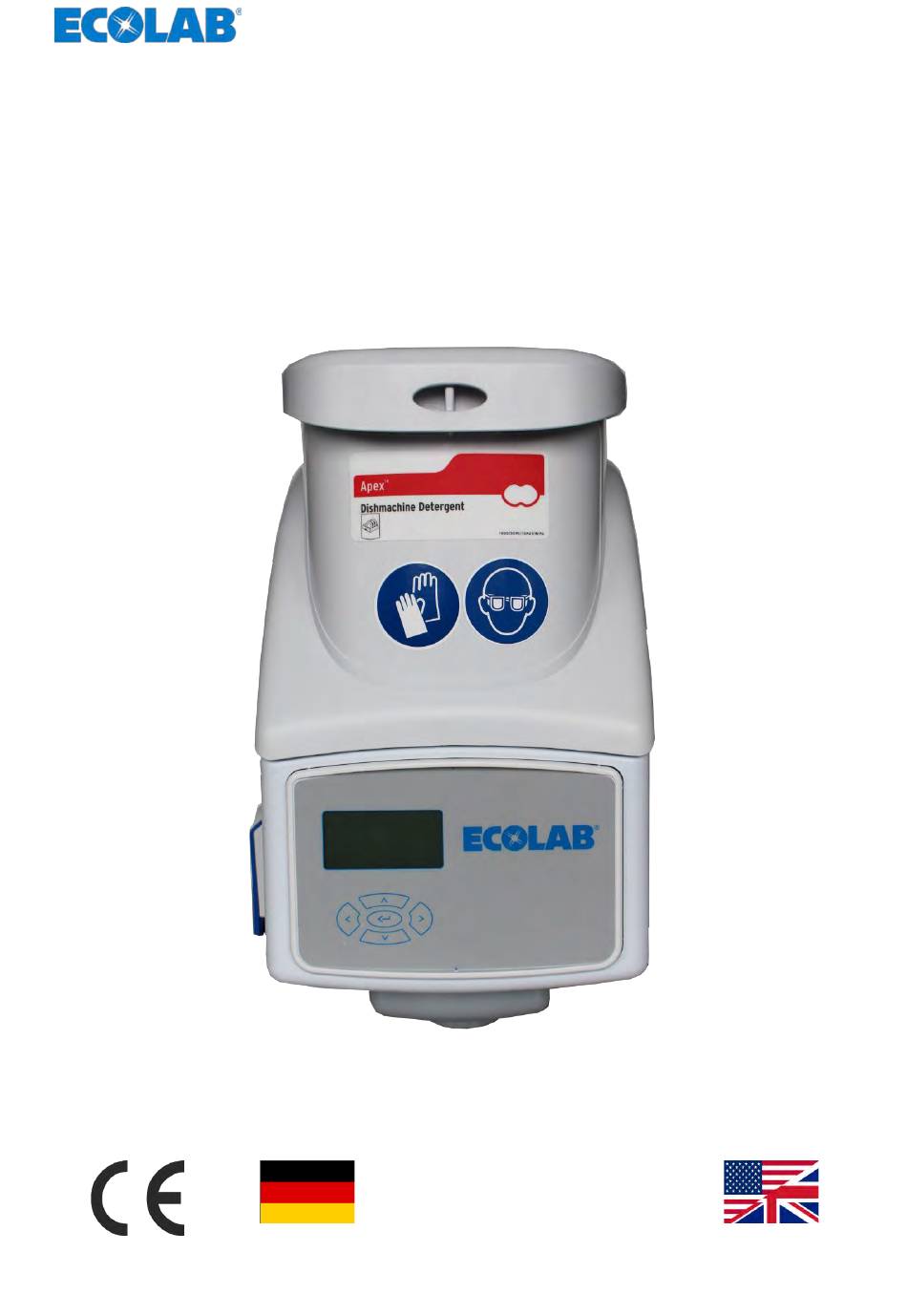

Kurzbetriebsanleitung (KBA)
Short operating instructions (KBA)
EcoPlus PDRX
Dosiergerät für Solid Reinigerprodukte
Metering unit for Solid detergent products
DEUTSCH
ENGLISH
MAN049304 EcoPlus PDRX
Rev. 01-12.2020
18.12.2020

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EcoPlus PDRX and is the answer not in the manual?

Questions and answers

Related Manuals for Ecolab EcoPlus PDRX

Summary of Contents for Ecolab EcoPlus PDRX

  • Page 1 Kurzbetriebsanleitung (KBA) Short operating instructions (KBA) EcoPlus PDRX Dosiergerät für Solid Reinigerprodukte Metering unit for Solid detergent products DEUTSCH ENGLISH MAN049304 EcoPlus PDRX Rev. 01-12.2020 18.12.2020...

  • Page 3: Table Of Contents

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeines......................3 1.1 Hinweise zur Betriebsanleitung................3 1.2 Verpackung......................5 1.3 Transport......................6 1.4 Kontakt........................ 6 Sicherheit........................7 2.1 Allgemeine Sicherheitshinweise................. 7 2.2 Bestimmungsgemäße Verwendung..............7 2.2.1 Vernünftigerweise vorhersehbare Fehlanwendungen........8 2.2.2 Eigenmächtiger Umbau und Ersatzteilherstellung........... 8 2.3 Personalanforderungen..................8 2.4 Persönliche Schutzausrüstung (PSA)..............

  • Page 4: Allgemeines

    Dosiergenauigkeit kann vom Hersteller nur übernommen werden wenn alle Sicherheitshinweise und Hervorhebungen aus der ausführlichen Betriebsanleitung beachtet wurden. Übersicht der Betriebsanleitungen für EcoPlus PDRX Wenn Sie nachfolgende Anleitungen mit einem Tablet oder Smartphone herunterladen möchten, können Sie die aufgeführten Links oder QR-Codes nutzen.
  • Page 5 Immer die aktuellsten Anleitungen abrufen Sollte eine Betriebsanleitung oder ein Softwarehandbuch (im folgenden „Anleitung“ genannt) durch den Hersteller geändert werden, wird dieses umgehend „online“ gestellt. Somit kommt die Ecolab Engineering GmbH den Anforderungen des Produkthaftungsgesetzes im Punkt: „Produktbeobachtungspflicht“ nach. Alle Anleitungen werden im PDF-Format zur Verfügung gestellt.

  • Page 6: Verpackung

    Rufen sie den "Google Play Store" mit Ihrem Smartphone /Tablet auf. Geben Sie den Namen „Ecolab DocuAPP“ im Suchfeld ein. Wählen Sie anhand des Suchbegriffes Ecolab DocuAPP in Verbindung mit diesem Symbol die „Ecolab DocuApp“ aus. Betätigen Sie den Button [installieren].

  • Page 7: Transport

    – Lieferung nicht oder nur unter Vorbehalt entgegennehmen. – Schadensumfang auf Transportunterlagen Lieferschein des Transporteurs vermerken und umgehend eine Reklamation einleiten. Kontakt Hersteller: Ecolab Engineering GmbH Raiffeisenstraße 7 D-83313 Siegsdorf Telefon (+49) 86 62 / 61 0 Telefax (+49) 86 62 / 61 166 engineering-mailbox@ecolab.com...

  • Page 8: Sicherheit

    "Technischen Daten" angegeben zulässig. – Die Betriebsspannung ist nur wie in den "Technischen Daten" angegeben herzustellen. – Die EcoPlus PDRX wurde für die industrielle und gewerbliche Nutzung entwickelt, konstruiert und gebaut. Eine private Nutzung wird ausgeschlossen! Jede über die bestimmungsgemäße Verwendung hinausgehende oder andersartige Benutzung gilt als Fehlgebrauch.

  • Page 9: Vernünftigerweise Vorhersehbare Fehlanwendungen

    Eigenmächtiger Umbau und Ersatzteilherstellung VORSICHT! Änderungen oder Modifikationen sind ohne vorherige und schriftliche Genehmigung der Ecolab Engineering GmbH nicht erlaubt und führen zum Verlust jeglicher Gewährleistungsansprüche. Vom Hersteller genehmigte Original-Ersatzteile und Zubehör dienen der Erhöhung der Sicherheit. Die Verwendung anderer Teile schließt die Gewährleistung für die daraus entstehenden Konsequenzen aus.

  • Page 10: Persönliche Schutzausrüstung (Psa)

    Sicherheit HINWEIS! Als Personal sind nur Personen zugelassen, von denen zu erwarten ist, dass sie ihre Arbeit zuverlässig ausführen. Personen, deren Reaktionsfähigkeit beeinflusst ist, z.B. durch Drogen, Alkohol oder Medikamente, sind nicht zugelassen. Bei der Personalauswahl sind die am Einsatzort geltenden alters- und berufsspezifischen Vorschriften zu beachten.

  • Page 11: Lieferumfang

    Lieferumfang Lieferumfang Artikel Artikelbezeichnung Art. Nr. EBS-Nr. EcoPlus PDRX 172120 10055274 Spannung 24 V, DC 1 x WWC Netztrennmodul 230 V, gemeinsamer N 272060 10017489 1 x Netzteil vergossen 30 W 240 V AC / 24 V DC 418931025 10009950 1 x Verlängerungskabel 6 m V/VT...
  • Page 12 1 x Infoblatt "Rack Load" 37211006 10017497 1 x Fassanschluss, NWS 45 DEGR. G 3/4, Ø 19 272073 10200169 1 x 45° Produktauslass, G1i-D19 PP (SP) 272070 10200142 1 x Gerader Produktauslass 272071 10200141 Kurz-Betriebsanleitung (KBA) EcoPlus PDRX MAN049304 auf Anfrage 417102610 Rev. 01-12.2020...

  • Page 13: Funktionsbeschreibung / Aufbau

    Dosiergerät für gepresste- als auch flüssige Ecolab-Reiniger- und Klarspüler Produkte. Das EcoPlus PDRX besteht aus einem Gehäuse, einer Elektronik mit Mikrokontroller- Steuerung, einem Magnetventil, einer Systemtrennung und einer Sprühdüse. Nach Abbau der Haube und des Trichters sind alle Teile für die Montage, Wartung und Reparatur frei zugänglich.

  • Page 14: Montage Und Installation

    Praxis die Montage und Installation. Die Installation ist entsprechend den geltenden Vorschriften durchzuführen. Das EcoPlus PDRX ist für die Wandmontage vorgesehen! Das Gerät ist so anzuordnen, dass alle Displayanzeigen deutlich zu sehen sind. Das Gerät muss so befestigt werden, dass die Reinigungslösung ungehindert in den Tank der Geschirrspülmaschine (im folgenden GSM genannt) gelangen kann.
  • Page 15 Löcher bohren. Wandhalterung (Pos. 1) mit geeignetem Befestigungsmaterial an der Wand befestigen. EcoPlus PDRX (Pos. 5) von Oben in die Haken (Pos. 4) der Wandhalterung (Pos. 1) setzen. EcoPlus PDRX (Pos. 5) auf die Wandhalterung (Pos. 1) schwenken und nach hinten drücken, bis diese hörbar einrastet.

  • Page 16: Anschluss

    Montage und Installation Anschluss Hauswasserversorgung VORSICHT! – Maximal zulässige Wasserdrücke und -temperaturen sind einzuhalten (siehe ). Gegebenenfalls einen Druckminderer und / oder ein Mischventil vorschalten. – Der Anschluss für die Wasserzuleitung muss sich hinter einem Absperrhahn (Eckventil) befinden. Abb. 3: Anschluss Hauswasserversorgung Schutzkappe auf Hauswasseranschluss Schraubenschlüssel Hauswasseranschlussleitung (Stahlflex)
  • Page 17 Montage und Installation Produktzulaufleitung zur Geschirrspülmaschine (GSM) VORSICHT! Folgende Regeln sind unbedingt zu befolgen, um zu verhindern, dass die Zulaufleitung durch Produkt-Ablagerungen blockiert wird: – Die Zulaufleitung sollte so kurz wie möglich gehalten werden. Das Gefälle der Zulaufleitung muss durchgehend mindestens 5° betragen.

  • Page 18: Anschluss (Elektrisch)

    Montage und Installation Sicherheitsüberlaufschlauch VORSICHT! Der Sicherheitsüberlaufschlauch (PVC - Schlauch klar; im Lieferumfang enthalten) muss installiert werden. Der Schlauch darf ausschließlich für die Überlaufleitung verwendet werden! PVC Schlauch auf erforderliche Länge kürzen. Schlauch mit einem Auffangbehälter verbinden oder zur Kanalisation leiten. Messzelle HINWEIS! Bei der Festlegung der Mess- und Dosierpunkte im GSM Tank müssen die...
  • Page 19 – Feuchtigkeit von spannungsführenden Teilen fernhalten da diese zum Kurzschluss führen kann. VORSICHT! Das EcoPlus PDRX hat keinen eigenen Ein- / Aus-Schalter! Das Gerät ist über den Hauptschalter der GSM anzuschließen bzw. ein eigener Hauptschalter ist zu installieren (bauseits bereitzustellen) um die Gefahr eines automatischen Anlaufs zu vermeiden.
  • Page 20 Montage und Installation Installationsvorbereitung: Abb. 5: Demontage der elektronischen Einheit Entriegelungslasche der Trichterverriegelung gedrückt halten. Trichterverriegelung (Pos. 1) nach oben schieben und abnehmen. ð Der Trichter ist nun entriegelt. Trichter (Pos. 2) nach oben abnehmen. Beide Knöpfe (Pos. 3) vom Gehäuse (rechts und links) drücken. ð...
  • Page 21 Montage und Installation Alarmlautstärke einstellen Abb. 6: Alarmlautstärke einstellen Beide Laschen (Pos. 1) vom Elektronikgehäuse (Pos. 2) drücken. ð Das Elektronikgehäuse wird entriegelt und kann komplett abgenommen werden. Elektronikgehäuse umdrehen. Zur akustischen Alarmsignalisierung verfügt das Gerät über einen Summer (Pos. 3). Die Lautstärke durch Drehen der Innenscheibe von Hand anpassen.
  • Page 22 Montage und Installation Anschlussplan EcoPlus PDRX Abb. 7: Anschlussplan EcoPlus PDRX 417102610 Rev. 01-12.2020...

  • Page 23: Inbetriebnahme, Betrieb

    Inbetriebnahme, Betrieb Inbetriebnahme, Betrieb Inbetriebnahme Folgendermaßen vorgehen: Die gewerbliche Geschirrspülmaschine (GGSM) einschalten. Die Konfiguration der Maschine durchführen. Den Waschtank mit Frischwasser füllen. Gegebenenfalls die Nullkalibrierung durchführen. Die Konzentration auf ca. 3.5 mS/cm einstellen (Startwert). Alle übrigen Parametereinstellungen vornehmen. Vergleichen Sie hierzu die Handbücher der entsprechenden Elektronikvariante (siehe auch Hauptbetriebsanleitung).
  • Page 24 Inbetriebnahme, Betrieb WWC-PCB - Programmierstruktur Betrieb Siehe separate Beschreibung der WWC-PCB, die auf Anfrage zur Verfügung gestellt wird. 417102610 Rev. 01-12.2020...
  • Page 25 Table of contents Table of contents General........................3 1.1 Notes on instructions..................3 1.2 Packaging......................5 1.3 Transportation..................... 6 1.4 Contact....................... 6 Safety......................... 7 2.1 General safety advice..................7 2.2 Intended use....................... 7 2.2.1 Reasonable foreseeable incorrect use............8 2.2.2 Arbitrary conversion and spare parts production..........8 2.3 Personnel requirements..................

  • Page 26: General

    Overview of the operating instructions for EcoPlus PDRX If you want to download the following instructions with a tablet or smartphone, you can use the links or QR codes listed below.
  • Page 27 If changes are made to a user or software manual (hereinafter referred to as ‘manual’ ) by the manufacturer, the new version will be put ‘online’ immediately. This ensures the compliance of Ecolab Engineering GmbH with the requirements of ‘product liability law in regard to the obligation for’ product monitoring.

  • Page 28: Packaging

    This manual is copyright protected. All rights reserved by the manufacturer. Transferring this manual to third parties, reproduction in any form – even partially – and the exploitation and/or disclosure of the contents without written permission from Ecolab Engineering (hereinafter “the manufacturer”) is prohibited except for internal purposes.

  • Page 29: Transportation

    – Note the extent of damage on transport documents Delivery note of the carrier and initiate a complaint immediately. Contact Manufacturer: Ecolab Engineering GmbH Raiffeisenstraße 7 D-83313 Siegsdorf Telephone (+49) 86 62 / 61 0 Fax (+49) 86 62 / 61 166 engineering-mailbox@ecolab.com...

  • Page 30: Safety

    "Technical data". – The operating voltage has to be produced only as described in the "Technical data". – The EcoPlus PDRX has been developed, designed and built for industrial and commercial use. The device is not intended for private use.

  • Page 31: Reasonable Foreseeable Incorrect Use

    CAUTION! Changes or modifications are not permitted without prior, written permission from Ecolab Engineering GmbH and result in the forfeiting of any and all warranty entitlements. Original spare parts and accessories approved by the manufacturer to increase safety. The use of other parts excludes the warranty for the resulting consequences.

  • Page 32: Personal Protection Equipment (Ppe)

    Safety NOTICE! Only persons who can be expected to carry out their work reliably can be approved as personnel. People whose ability to react is impaired, for instance by drugs, alcohol or medication, are not permitted. When selecting personnel, the age and occupation-specific regulations applicable at the place of use must be observed.

  • Page 33: Scope Of Supply

    Scope of supply Scope of supply Item Item description Item no. EBS no. EcoPlus PDRX 172120 10055274 Voltage 24 V, DC 1 x WWC mains isolator module 230V, 272060 10017489 common N 1 x moulded power supply unit 418931025 10009950...
  • Page 34 1 x barrel connection, 272073 10200169 NWS 45 DEGR. G 3/4, Ø 19 1 x 45° product outlet, 272070 10200142 G1i-D19 PP (SP) 1 x straight product outlet 272071 10200141 Short operating instruction EcoPlus PDRX MAN049304 on request 417102610 Rev. 01-12.2020...

  • Page 35: Functional Description / Layout

    Functional description EcoPlus P (pressed chemical blocks) D (display) R (rinse pump) X (printer interface) is an automatic metering device for pressed as well as liquid Ecolab detergent and rinse aid products. The EcoPlus PDRX comprises a housing, electronics with micro-controller, a solenoid valve, a system separation function and a spray nozzle.

  • Page 36: Assembly And Installation

    Units must be installed in line with current regulations. The EcoPlus PDRX is intended for wall mounting! The unit must be arranged so that all display messages are clearly visible. The appliance must be fixed in such a way that the cleaning solution can enter the tank of the dishwasher unhindered.
  • Page 37 Fix the wall bracket (pos. 1) to the wall using suitable fixing material. EcoPlus PDRX (pos. 5) from above into hooks (pos. 4) of wall bracket (pos. 1). EcoPlus PDRX (pos. 5) onto the wall bracket (pos. 1) and press it backwards until it audibly engages.

  • Page 38: Connection

    Remove the yellow protective cap (pos. 1) from the connection. Screw the house water pipe (pos. 2, braided steel pipe, not included in the scope of delivery) to the water connection of the EcoPlus PDRX hand-tight. Use two spanners (pos. 3) to tighten the braided steel pipe.
  • Page 39 Assembly and installation Product feed line to the dishwasher CAUTION! Always follow these rules to prevent the feed line from getting blocked by product sedimentation! – Keep the feed line as short as possible. The gradient on the feed line must be at least 5° down its entire length. Never route feed line with a hanging loop (= siphon) or loose.

  • Page 40: Connection (Electrical)

    Assembly and installation Safety overflow hose CAUTION! The safety overflow hose (PVC - hose clear; included in delivery) must be installed. The hose may only be used for the overflow line! Shorten the PVC hose to the required length. Connect the hose to a collection container or direct it to the sewage system. Measuring cell NOTICE! When defining the measuring and dispensing points in the dishwasher tank,...
  • Page 41 – Do not expose live parts to moisture as this may cause short-circuits. CAUTION! The EcoPlus PDRX does not have its own on/off switch! The unit must be connected via the main switch of the dishwasher or a separate main switch must be installed (to be provided by the customer) in order to avoid the risk of automatic start-up.
  • Page 42 Assembly and installation Installation preparations: Fig. 5: Removal of the electronic unit Hold down the release tab of the funnel lock. Push the funnel lock (pos. 1) upwards and remove it. ð The funnel is now unlocked. Remove the funnel (pos. 2) upwards. Press both buttons (pos.
  • Page 43 Assembly and installation Set alarm volume Fig. 6: Set alarm volume Press both tabs (pos. 1) of the electronics housing (pos. 2). ð The electronics housing is unlocked and can be removed completely. Turn over the electronics housing. For acoustic alarm purposes, the unit has a buzzer (pos.
  • Page 44 Assembly and installation Terminal connection diagram EcoPlus PDRX Fig. 7: Terminal connection diagram EcoPlus PDRX 417102610 Rev. 01-12.2020...

  • Page 45: Startup / Operation

    Startup / Operation Startup / Operation Starting up Proceed as follows: Switch on the commercial dishwasher. Configure the machine. Fill the wash tank with clean water. If necessary, perform the datum calibration. Set the concentration to approx. 3.5 mS/cm (starting value). Make all other parameter settings.
  • Page 46 Startup / Operation WWC-PCB - Programming structure Operation See separate description of WWC-PCB provided on request. 417102610 Rev. 01-12.2020...
