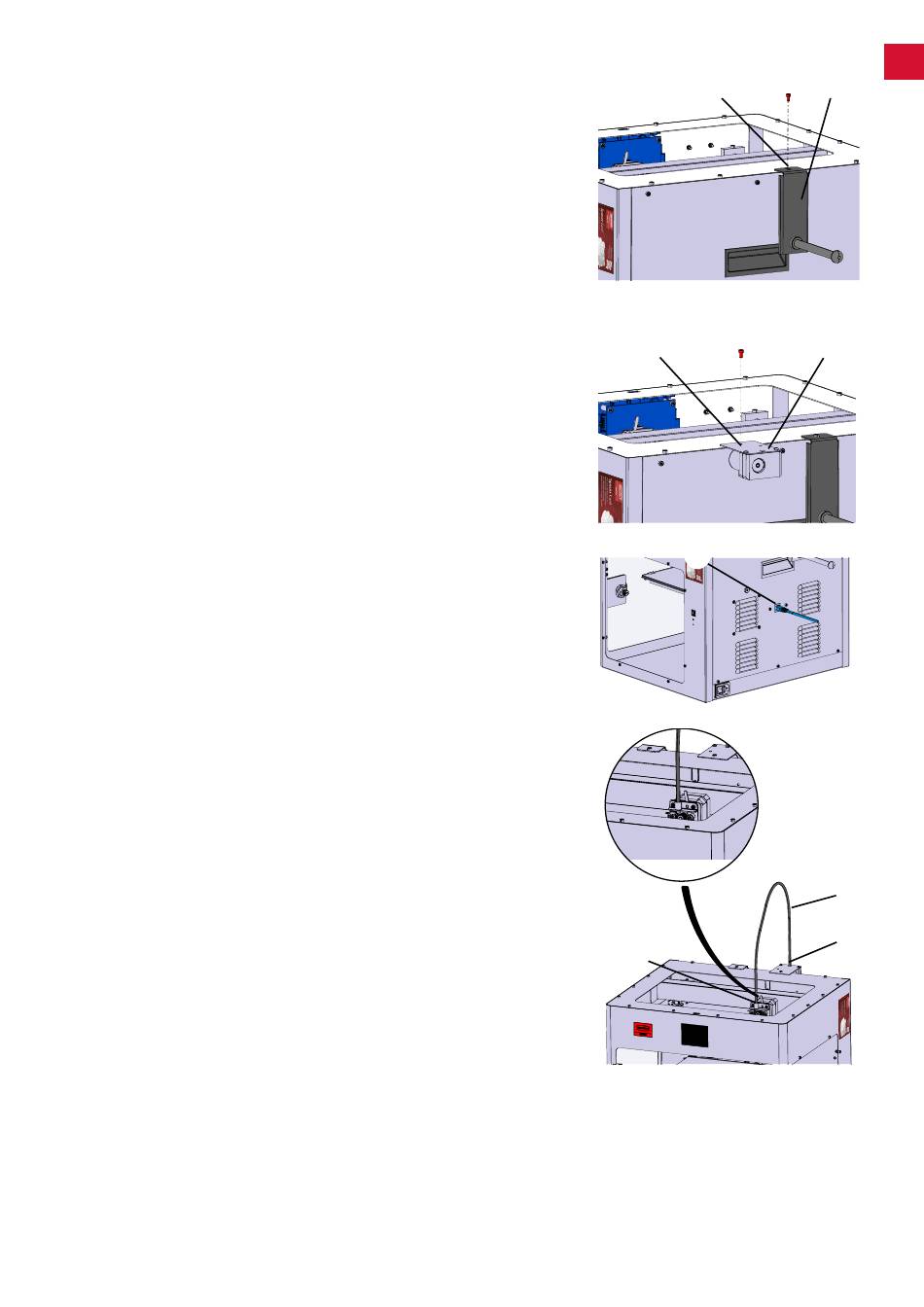

4.2 Zusammenbau des Druckers
4.2.1 Installieren des Filamentspulenhalters
⇒ Entfernen Sie die Schraube (31) an der Oberseite hinten mit
Hilfe des mitgelieferten Inbusschlüssels�
⇒ Befestigen Sie den Filamentspulenhalter (7) mit der Schraube
an dieser Position�
4.2.2 Installieren des Filamentsensors (FMS)
⇒ Entfernen Sie die Schraube (30) an der Oberseite hinten mit
Hilfe des mitgelieferten Inbusschlüssels�
⇒ Befestigen Sie den FMS (9) mit der Schraube an dieser Positi-
on�
⇒ Stecken Sie das Anschlusskabel des FMS an der Rückseite des
Geräts ein (14)�
4.2.3 Installieren des Filamentführungsrohrs
⇒ Führen Sie ein Ende des Filamentführungsrohrs (2) von oben in
den FMS (9) ein�
⇒ Führen Sie das andere Ende von oben in die Öffnung an der
Vorderseite des Extruders (10) ein�
4.2.4 Montage der Tür
⇒ Halten Sie die Tür im rechten Winkel zum Gerät an die Scharnierbolzen�
⇒ Senken Sie die Tür ab, so dass die Scharniere in beide Scharnierbolzen einfädeln�
⇒ Schließen Sie die Tür�
- 9 -
31
Abb. 2
30
Abb. 3
14
Abb. 4
10
de
7
9
2
9
Abb. 5
