1 Aufbau & Funktion
1.1

Aufbau

1

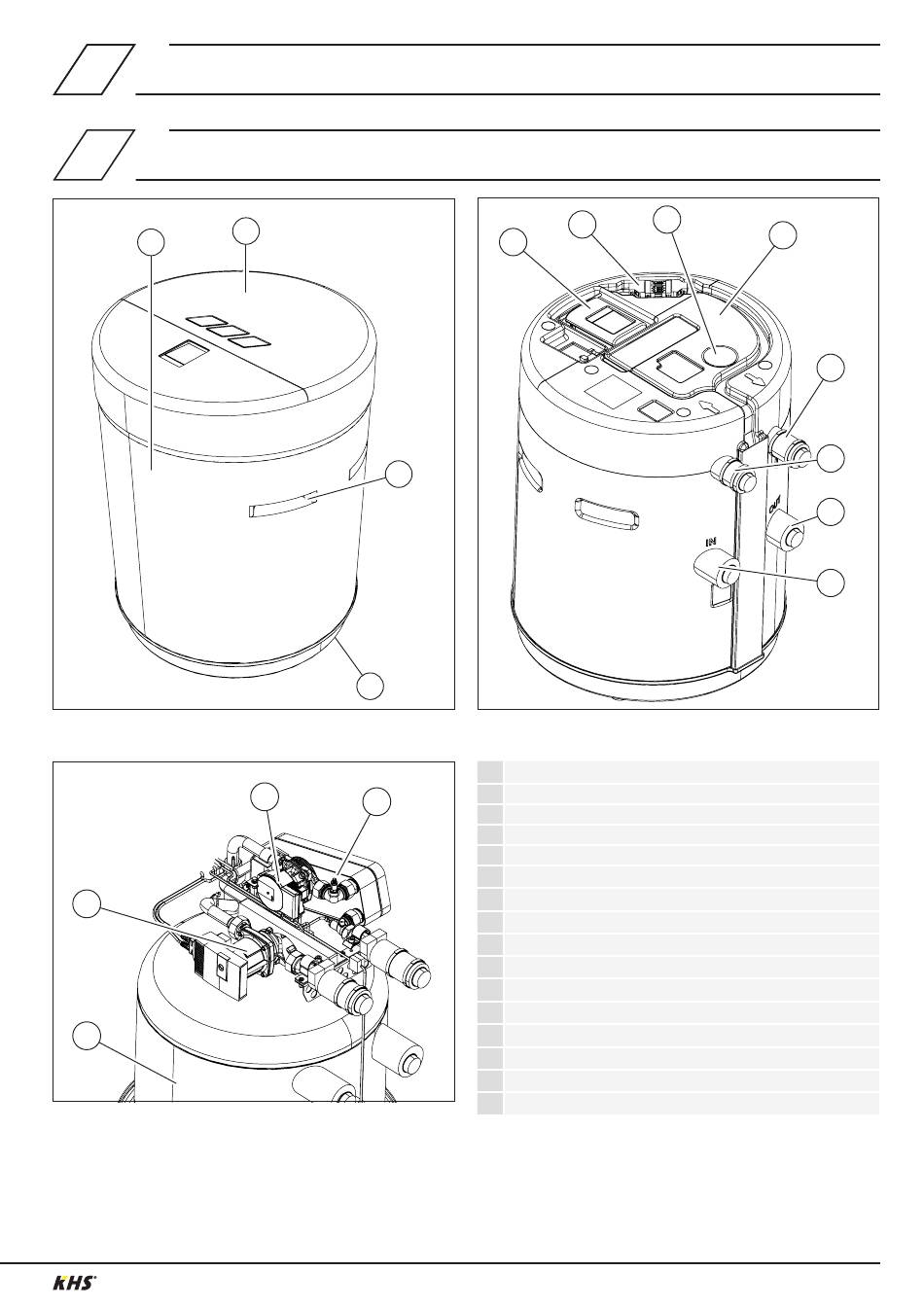

Vorderansicht ohne Skymantel
16
15
Innenansicht
2
3
4
13
14
10
11
Rückansicht ohne Skymantel und PVC-Deckel
1 Dämmung
2 PVC-Deckel
3 Tragegriffe
4 Standfüße
5 Haube
6 Anschluss Trinkwasserseite (Austritt)
7 Anschluss Trinkwasserseite (Eintritt)
8 Anschluss Glykolseite (Rücklauf/ Austritt)
9 Anschluss Glykolseite (Vorlauf/ Eintritt)
10 Steckerverbindung
11 Regler
12 Schutzabdeckung für Entlüftungsventil
13 Pumpe Betriebsmittel
14 Entlüftungsventil
15 Betriebsmittelpufferspeicher (100 l)
16 Zirkulationspumpe Trinkwasser
