* -/U1/U2,U3= napięcie wtórne
* -/U1/U2,U3=condary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC:
U1,U2 lub U3.

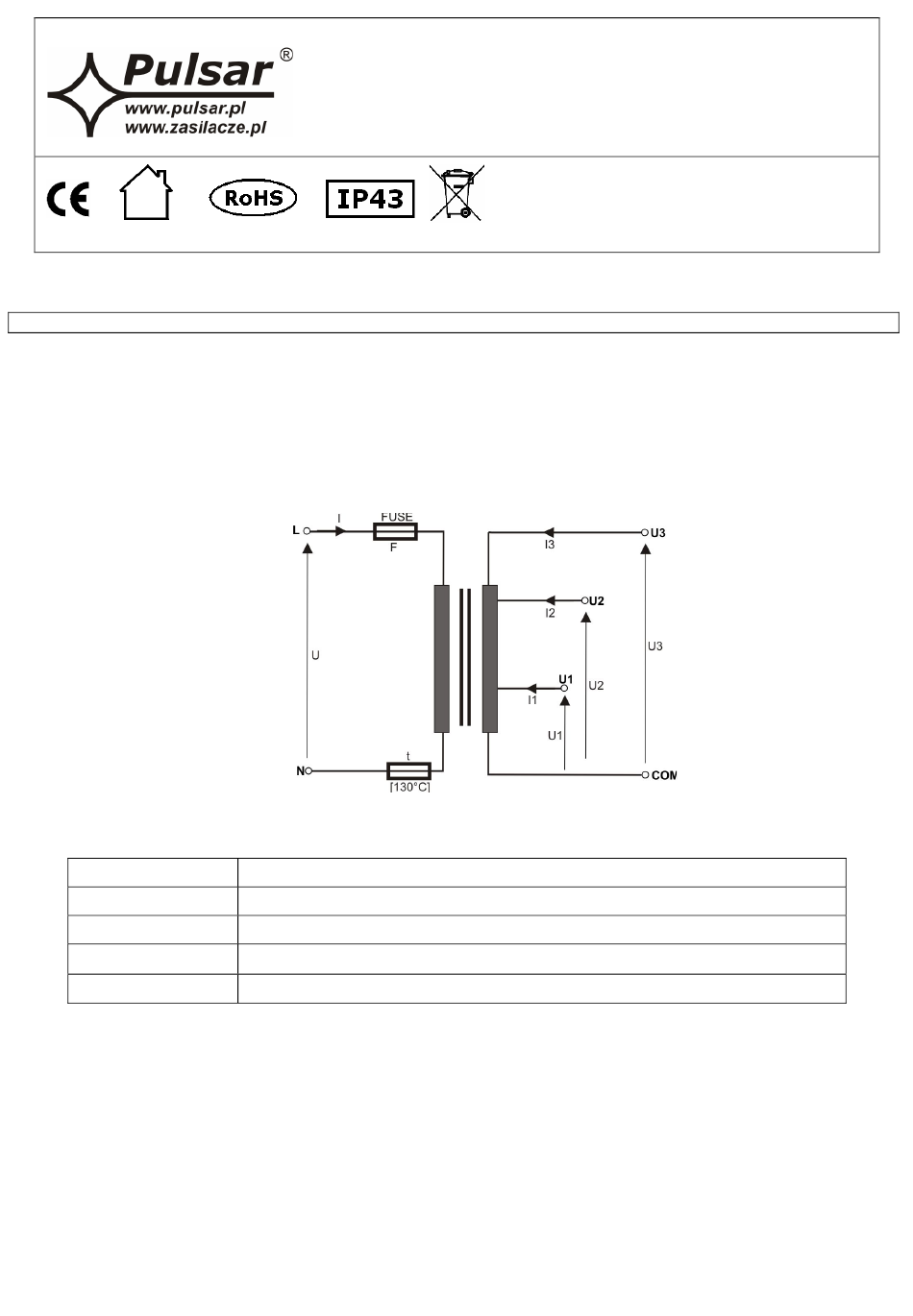

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
L-N
COM-U1-U2-U3
F
t
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
( wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania ( ingerencji) w instalacje 230V/AC
oraz instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Transformator powinien być montowany w pomieszczeniach zamkniętych (szafy sterownicze,
kasety, obudowy), o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z
zakresu -10°C do +40°C. Należy zapewnić swobodny przepływ powietrza wokół transformatora.
Kod / code: AWT268, AWT468, AWT5161820,AWT5172430,
AWT682,AWT8161820,AWT8172430
Nazwa/ Name: TRZ 20/U1/U2, TRZ 40/U1/U2, TRZ 60/U1/U2
TRZ50/U1/U2/U3, TRZ 80/U1/U2/U3.
złącze uzwojenia pierwotnego, zasilania 230V/AC
złącze uzwojenia wtórnego, napięcia wyjściowe
bezpiecznik topikowy w obwodzie zasilania (230V/AC)
bezpiecznik termiczny 130
Transformator /Transformer
Zastępuje wydanie: 8 z dnia 05.03.2013
Opis
o
C (niepowracalny)
IU-TRAFO TRZ
Wydanie: 9 z dnia 16.09.2013
