* -/U1/U2= napięcie wtórne
* -/U1/U2= secondary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1 lub U2.
Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.

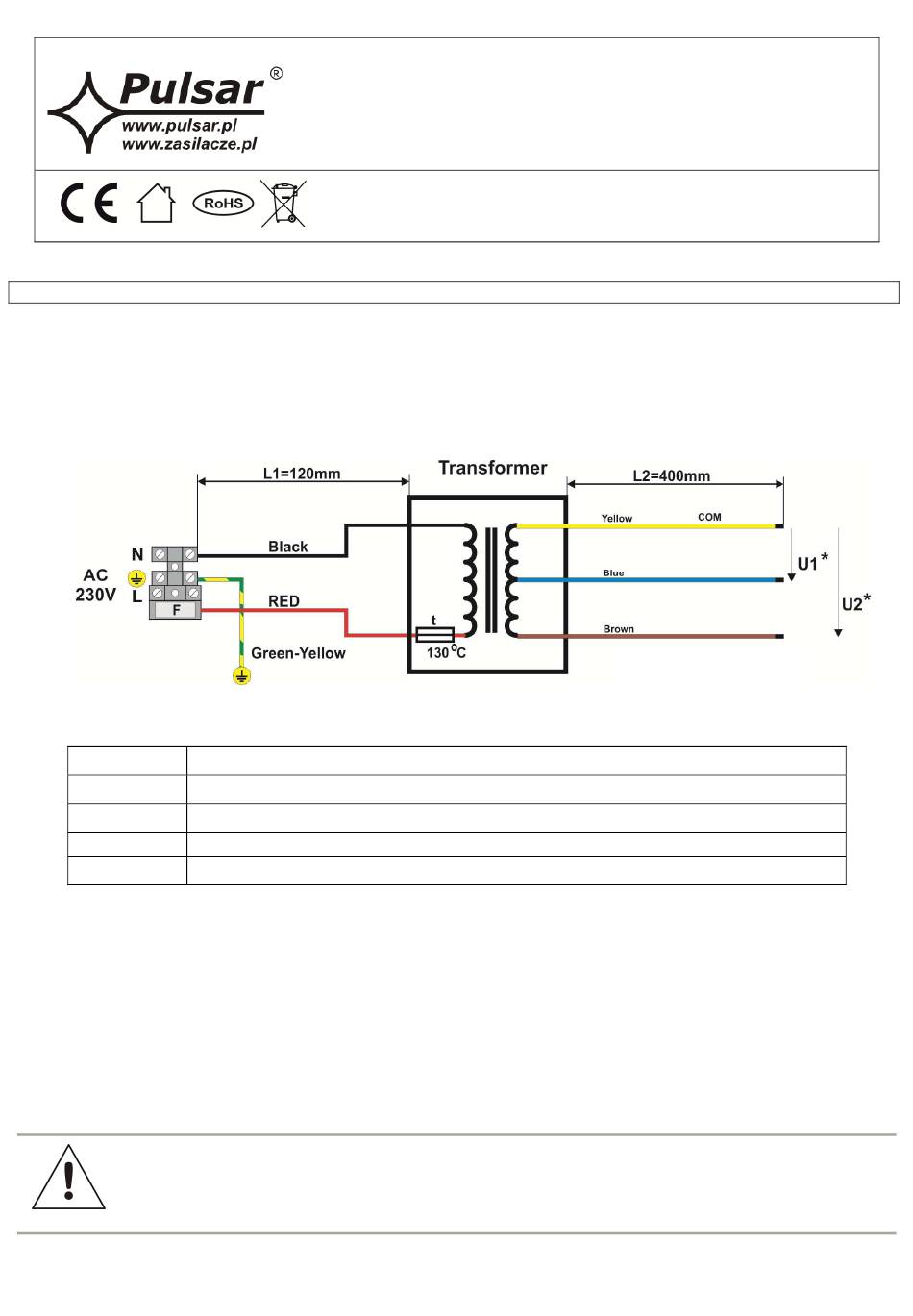

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
L-N
COM-U1-U2
F
t
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
( wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230V AC
oraz instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Transformator powinien być montowany w pomieszczeniach zamkniętych (szafy sterownicze,
kasety, obudowy), o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z
zakresu -10°C do +40°C. Należy zapewnić swobodny przepływ powietrza wokół transformatora.
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywac przy odłączonym
1. Zamontować transformator na płaskim podłożu wkrętami (x2)
2. Przewody zasilania ~230V podłączyć do zacisków 230V AC L-N transformatora.
3. Podłączyć wyjście transformatora do urządzenia.
Nazwa/ Name: EI 20/U1/U2, EI 40/U1/U2, EI 40/U1 *
3 polowe złącze z bezpiecznikiem, zasilanie 230V AC
przewody wyjściowe napięć U1, U2
bezpiecznik topikowy w obwodzie zasilania (230V AC)
bezpiecznik termiczny 130
Kod / code: AWT060, AWT070, AWT071
TRANSFORMATOR
TRANSFORMER
Opis
o
C (niepowracalny)
230V AC jest odłączone.
zasilaniu 230V AC
IU-TRAFO EI
Wydanie: 4 z dnia 16.07.2015
Zastępuje wydanie: 3 z dnia 25.11.2014
*20VA-16V lub 18V
*40VA-16V lub 18V
*40VA-16,5V
