Pulsar TRZ 40 Series Assembly Instructions

* -/U1/U2,U3= napięcie wtórne
* -/U1/U2,U3=condary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1, U2 lub U3.
Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej .
W celu zachowania wymaganej klasy szczelności (IP43) transformator należy montować w pozycji
pionowej zgodnie z rysunkiem rys.1 /rys.2.

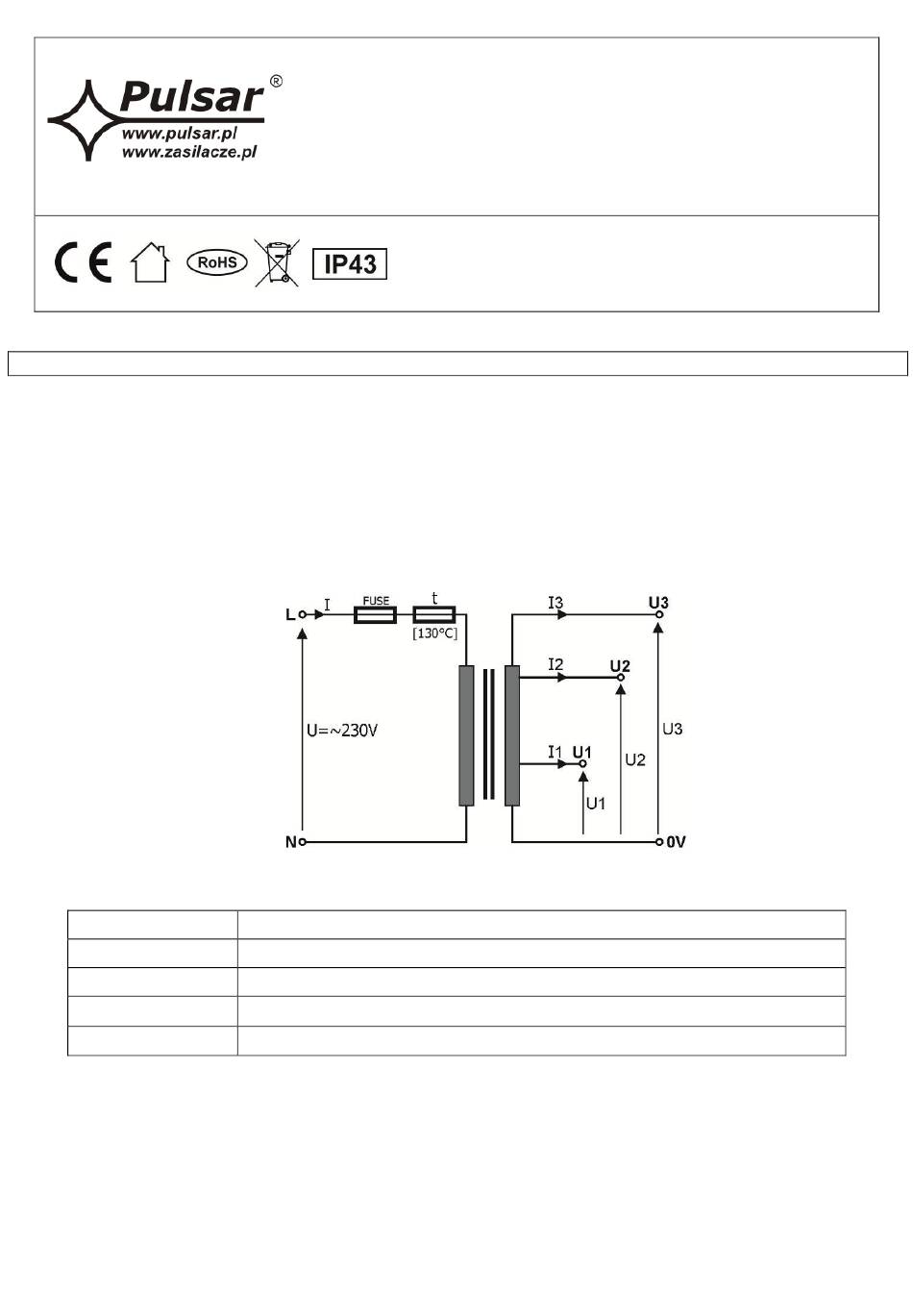

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
L-N
COM-U1-U2-U3
FUSE
t
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230V AC
oraz instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
Kod / code: AWT468, AWT5161820, AWT5172430,
AWT682, AWT752, AWT8161820, AWT8172430
Nazwa/ Name: TRZ 40/U1/U2, TRZ 60/U1/U2
TRZ50/U1/U2/U3, TRZ75/U1, TRZ 80/U1/U2/U3*
złącze uzwojenia pierwotnego, zasilania 230V AC
złącze uzwojenia wtórnego, napięcia wyjściowe
bezpiecznik topikowy w obwodzie zasilania (230V AC)
bezpiecznik termiczny 130
POLSKI/ENGLISH
Zastępuje wydanie: 9 z dnia 16.09.2013
Opis
°
C (niepowracalny)
IU-TRAFO TRZ
Wydanie: 10 z dnia 06.04.2016
