Pulsar AWT034 Quick Start Manual

* -/U1/U2/U3= napięcie wtórne
* -/U1/U2/U3= secondary voltage
PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT xxx przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1 lub U2 lub U3.
Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.

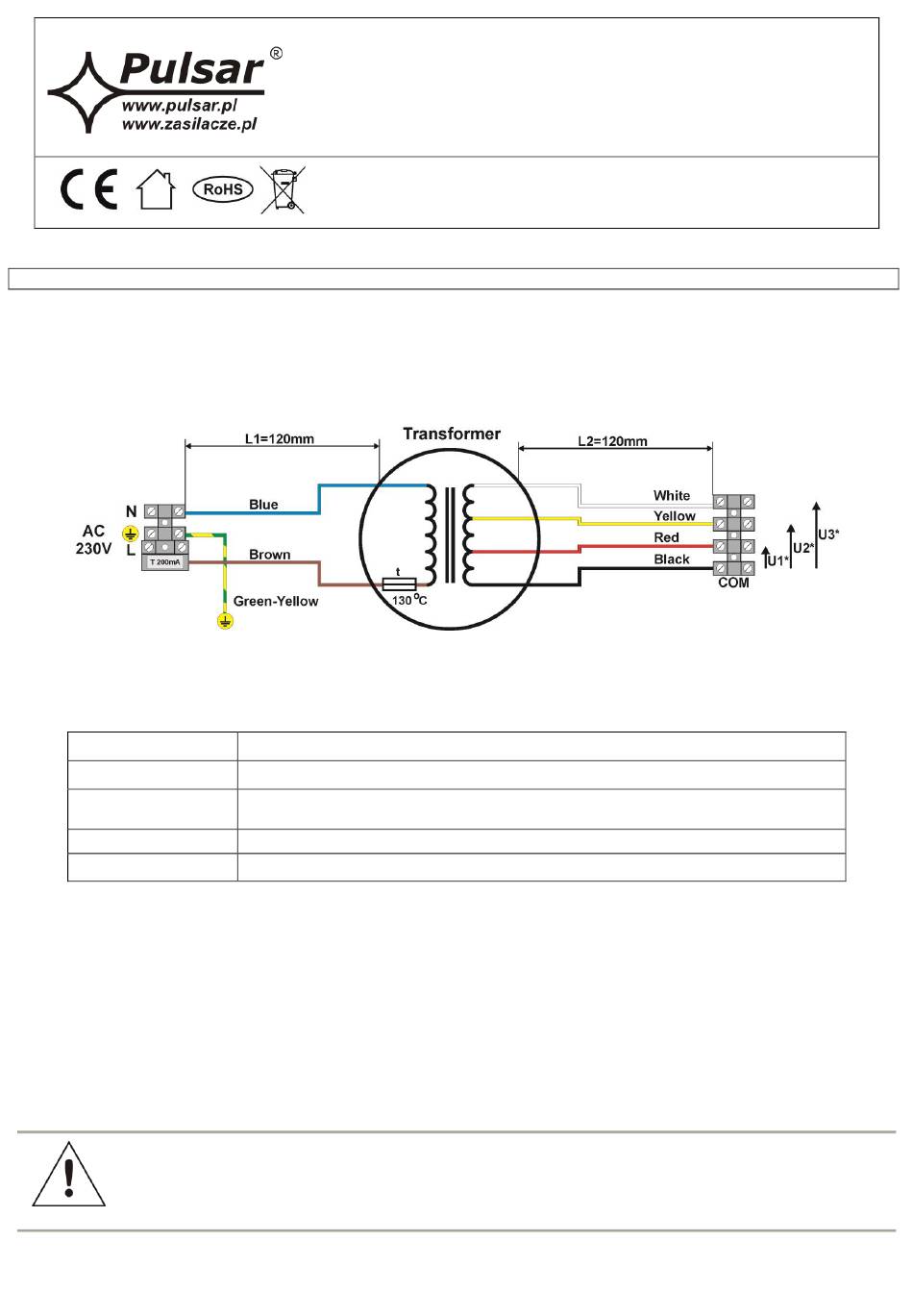

1.2. Schemat elektryczny.
1.3. Opis złącz i elementów transformatora.
Element
L-N
COM-U1-U2-U3
F
t
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230V AC
oraz instalacje niskonapięciowe.
Ponieważ transformator zaprojektowany jest do pracy ciągłej nie posiada wyłącznika zasilania, dlatego należy
zapewnić właściwą ochronę przeciążeniową w obwodzie zasilającym. Należy także poinformować użytkownika o sposobie
odłączenia zasilacza od napięcia sieciowego (najczęściej poprzez wydzielenie i oznaczenie odpowiedniego bezpiecznika w
skrzynce bezpiecznikowej). Instalacja elektryczna powinna być wykonana według obowiązujących norm i przepisów.
Transformator powinien być montowany w pomieszczeniach zamkniętych (szafy sterownicze,
kasety, obudowy), o normalnej wilgotności powietrza (RH=90% maks. bez kondensacji) i temperaturze z
zakresu -10°C do +40°C. Należy zapewnić swobodny przepływ powietrza wokół transformatora.
Przed przystąpieniem do instalacji należy upewnić się, że napięcie w obwodzie zasilającym
Wszelkie prace serwisowe wewnątrz obudowy należy wykonywac przy odłączonym
1. Zamontować transformator na płaskim podłożu .
2. Przewody zasilania ~230V podłączyć do zacisków 230V AC L-N transformatora.
3. Podłączyć wyjście transformatora do urządzenia.
Kod / code: AWT034, AWT037, AWT039, AWT042, AWT048, AWT049.
Nazwa/ Name: TOR 50/U1/U2/U3,
TOR80/U1/U2/U3, TOR100/U1/U2/U3, TOR150/U1/U2/U3.*
3 polowe złącze z bezpiecznikiem, zasilanie 230V AC
napięcia wyjściowe U1, U2 - złącze 3 x 4 mm
napięcia wyjściowe U1, U2, U3 - złącze 4 x 4mm
bezpiecznik topikowy w obwodzie zasilania (230V AC)
bezpiecznik termiczny 130
230V AC jest odłączone.
TRANSFORMATOR
TRANSFORMER
Zastępuje wydanie: 3 z dnia 05.03.2014
*50VA-16V lub 18V lub 20V
*50VA-17V lub 24V lub 30V
*80VA-16V lub 18V lub20V
*80VA-17V lub 24V lub 30V
*100VA-24V lub 27V lub 33V
*150VA-24V lub 27V lub 33V
Opis
2
2
o
C (niepowracalny)
zasilaniu 230V AC
IU-TRAFO TOR
Wydanie: 4 z dnia 24.11.2014
