1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT830 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1. Moc
odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego mocy znamionowej.

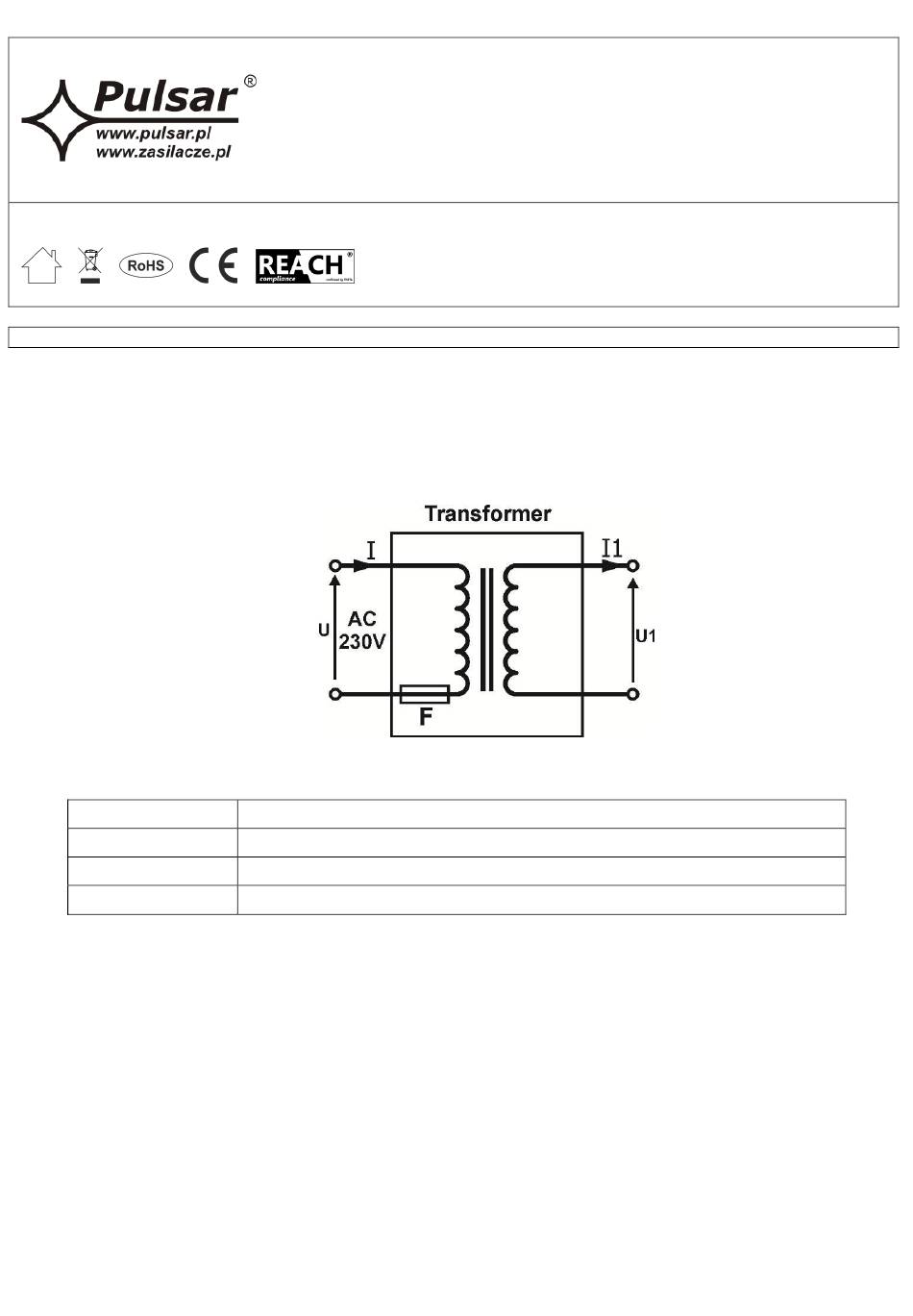

1.2. Schemat elektryczny.
1.3. Opis elementów transformatora.
Element
L-N
COM-U1
F
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz
instalacje niskonapięciowe.
Transformator powinien być montowany w pomieszczeniach zamkniętych o normalnej wilgotności
powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić
swobodny przepływ powietrza wokół transformatora.
1. Podłączyć przewody transformatora do urządzenia.
Uwagi: podłączyć wymagane napięcie U1 dla danego urządzenia zwracając uwagę aby maksymalna moc
odbiorników nie przekraczała dopuszczalnej mocy transformatora.
2. Podłączyć transformator do gniazda 230 V. Transformator powinien być zainstalowany w taki sposób i w takim miejscu
aby przepływ powietrza wokół transformatora był swobodny.
3. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
4. Wykonać uruchomienie (załączenie zasilania ~230 V), regulacje lub konfiguracje: zgodnie z procedurą producenta
systemu, urządzenia.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
TRANSFORMER /TRANSFORMATOR
uzwojenie pierwotne, zasilanie 230 V
uzwojenie wtórne, napięcie wyjściowe U1
bezpiecznik
POLSKI/ENGLISH
Kod / code:
AWT830
Nazwa/ Name:
30VA/16,5V
Zastępuje wydanie: 3 z dnia 10.05.2017
Opis
IU-AWT830
Wydanie: 4 z dnia 14.01.2020
