Pulsar AWT027 Assembly Instructions

PL
1. Opis techniczny.
1.1. Przeznaczenie.
Transformator AWT 027 przeznaczony jest do zasilania urządzeń wymagających napięcia AC: U1 lub U2, np.
(elektrozaczepy, domofony itp.). Moc odbiorników dołączonych do zacisków transformatora nie może przekroczyć jego
mocy znamionowej.

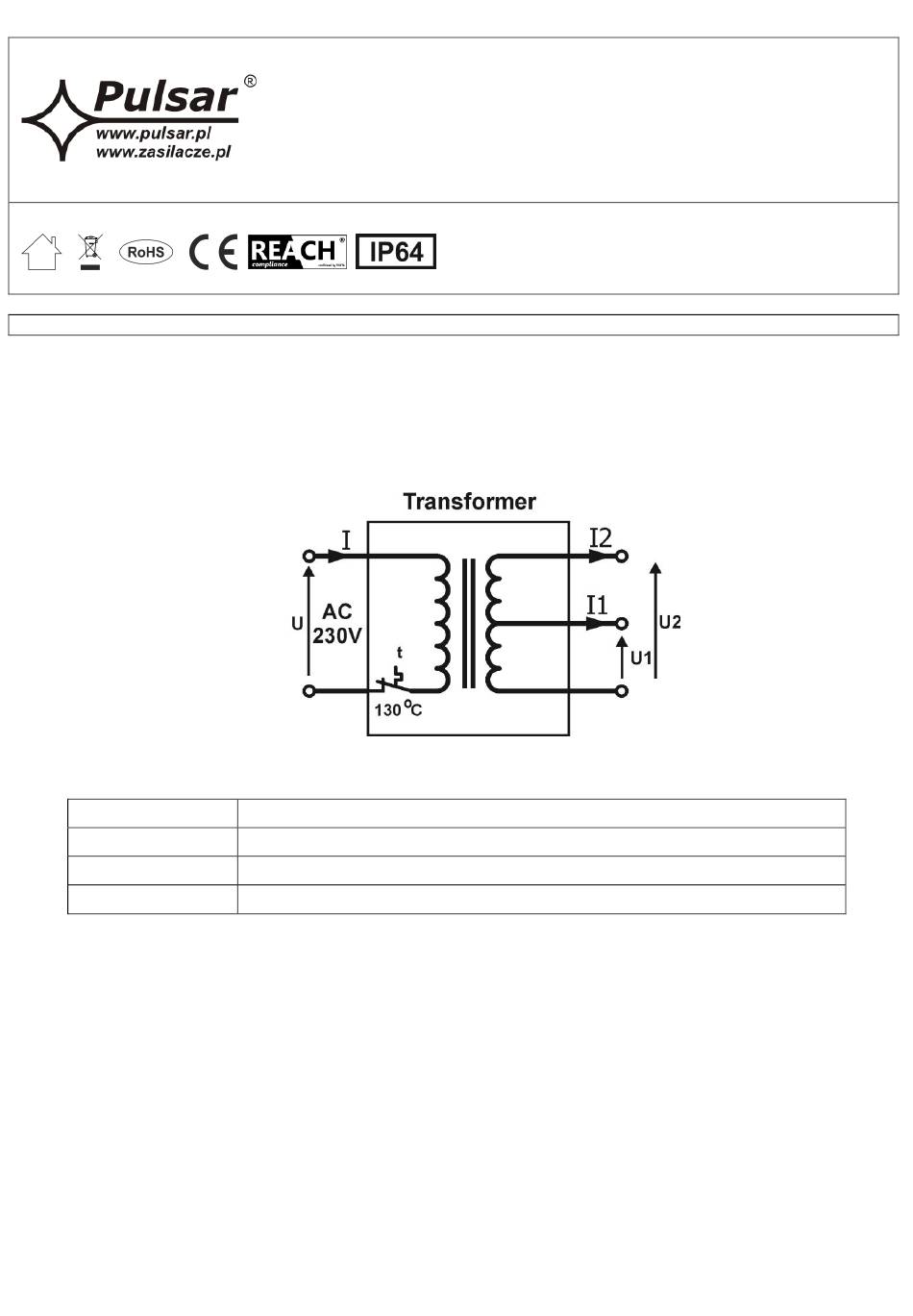

1.2. Schemat elektryczny.
1.3. Opis elementów transformatora.
Element
L-N
COM-U1-U2
t
2. Montaż.
Transformator przeznaczony jest do montażu przez wykwalifikowanego instalatora, posiadającego odpowiednie
(wymagane i konieczne dla danego kraju) zezwolenia i uprawnienia do przyłączania (ingerencji) w instalacje 230 V oraz
instalacje niskonapięciowe.
Transformator powinien być montowany w pomieszczeniach zamkniętych o normalnej wilgotności
powietrza (RH=90% maks. bez kondensacji) i temperaturze z zakresu -10°C do +40°C. Należy zapewnić
swobodny przepływ powietrza wokół transformatora.
1. Podłączyć przewody transformatora do urządzenia.
Uwagi: podłączyć wymagane napięcie U1 lub U2 dla danego urządzenia zwracając uwagę aby maksymalna moc
odbiorników nie przekraczała dopuszczalnej mocy transformatora.
2. Podłączyć transformator do gniazda AC 230 V. Transformator powinien być zainstalowany w taki sposób i w takim
miejscu aby przepływ powietrza wokół transformatora był swobodny.
3. Wykonać opcjonalnie pozostałe połączenia wymagane dla danego typu urządzenia/systemu.
Uwagi: zgodnie z wymaganiami i zaleceniami producenta.
4. Wykonać uruchomienie (załączenie zasilania ~230 V), regulacje lub konfiguracje: zgodnie z procedurą producenta
systemu, urządzenia.
INSTRUKCJA MONTAŻU/ASSEMBLY INSTRUCTIONS
TRANSFORMER /TRANSFORMATOR
uzwojenie pierwotne, zasilanie 230 V
uzwojenie wtórne, napięcia wyjściowe U1, U2
bezpiecznik termiczny 130
POLSKI/ENGLISH
Kod / code:
AWT027
Nazwa/ Name:
10VA/11,5V/14V
Zastępuje wydanie: 2 z dnia 16.09.2014
Opis
o
C (powracalny)
IU-AWT027
Wydanie: 3 z dnia 13.07.2015
