Extron electronics SMX System Specifications

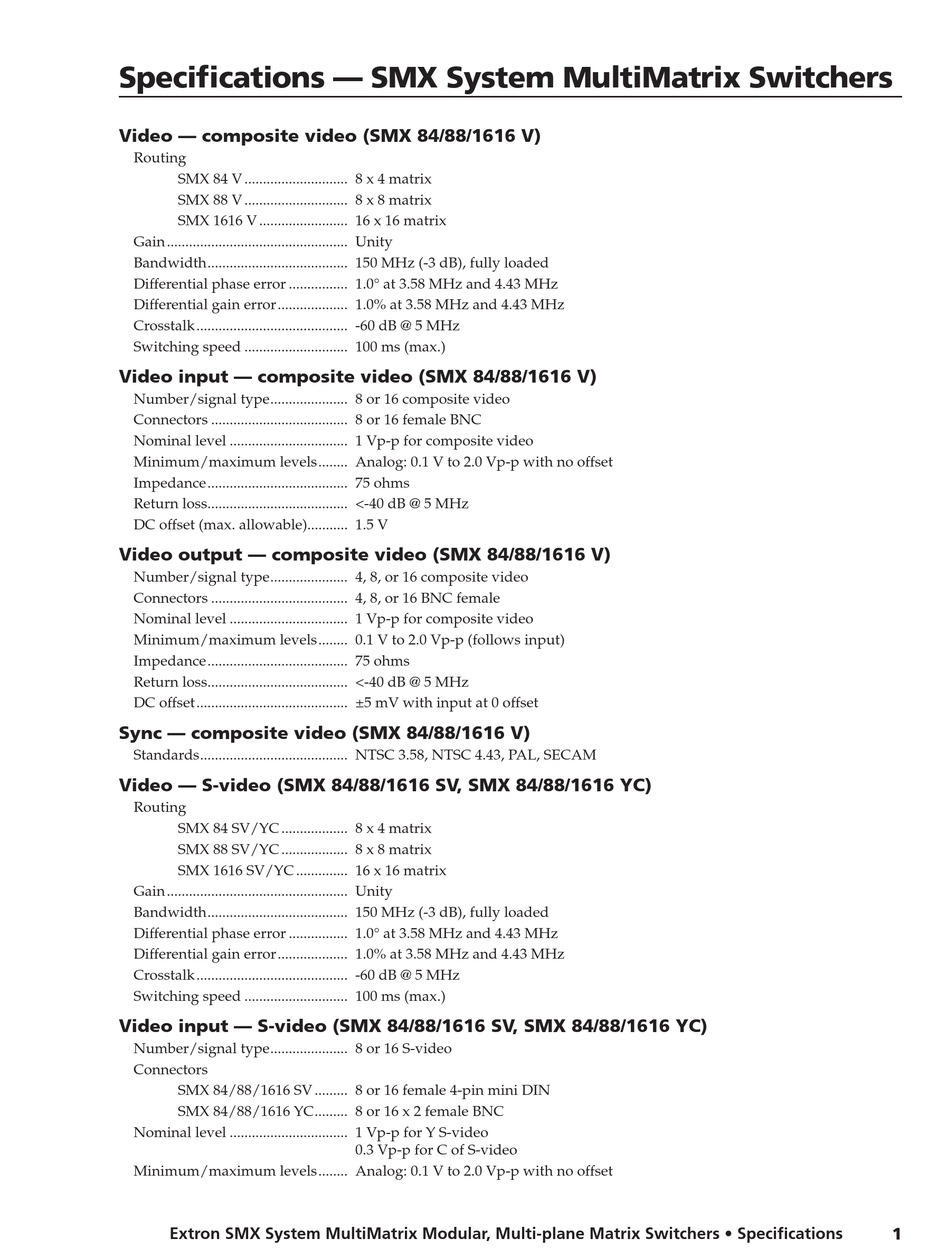

Specifications — SMX System MultiMatrix Switchers
Video — composite video (SMX 84/88/1616 V)
Routing
SMX 84 V ���������������������������� 8 x 4 matrix
SMX 88 V ���������������������������� 8 x 8 matrix
SMX 1616 V ������������������������ 16 x 16 matrix
Gain ������������������������������������������������� Unity
Bandwidth �������������������������������������� 150 MHz (-3 dB), fully loaded
Differential phase error ���������������� 1�0° at 3�58 MHz and 4�43 MHz
Differential gain error ������������������� 1�0% at 3�58 MHz and 4�43 MHz
Crosstalk ����������������������������������������� -60 dB @ 5 MHz
Switching speed ���������������������������� 100 ms (max�)
Video input — composite video (SMX 84/88/1616 V)
Number/signal type ��������������������� 8 or 16 composite video
Connectors ������������������������������������� 8 or 16 female BNC
Nominal level �������������������������������� 1 Vp-p for composite video
Minimum/maximum levels �������� Analog: 0�1 V to 2�0 Vp-p with no offset
Impedance �������������������������������������� 75 ohms
Return loss �������������������������������������� <-40 dB @ 5 MHz
DC offset (max� allowable)����������� 1�5 V
Video output — composite video (SMX 84/88/1616 V)
Number/signal type ��������������������� 4, 8, or 16 composite video
Connectors ������������������������������������� 4, 8, or 16 BNC female
Nominal level �������������������������������� 1 Vp-p for composite video
Minimum/maximum levels �������� 0�1 V to 2�0 Vp-p (follows input)
Impedance �������������������������������������� 75 ohms
Return loss �������������������������������������� <-40 dB @ 5 MHz
DC offset ����������������������������������������� ±5 mV with input at 0 offset
Sync — composite video (SMX 84/88/1616 V)
Standards ���������������������������������������� NTSC 3�58, NTSC 4�43, PAL, SECAM
Video — S-video (SMX 84/88/1616 SV, SMX 84/88/1616 YC)
Routing
SMX 84 SV/YC ������������������ 8 x 4 matrix
SMX 88 SV/YC ������������������ 8 x 8 matrix
SMX 1616 SV/YC �������������� 16 x 16 matrix
Gain ������������������������������������������������� Unity
Bandwidth �������������������������������������� 150 MHz (-3 dB), fully loaded
Differential phase error ���������������� 1�0° at 3�58 MHz and 4�43 MHz
Differential gain error ������������������� 1�0% at 3�58 MHz and 4�43 MHz
Crosstalk ����������������������������������������� -60 dB @ 5 MHz
Switching speed ���������������������������� 100 ms (max�)
Video input — S-video (SMX 84/88/1616 SV, SMX 84/88/1616 YC)
Number/signal type ��������������������� 8 or 16 S-video
Connectors
SMX 84/88/1616 SV ��������� 8 or 16 female 4-pin mini DIN
SMX 84/88/1616 YC ��������� 8 or 16 x 2 female BNC
Nominal level �������������������������������� 1 Vp-p for Y S-video
Minimum/maximum levels �������� Analog: 0�1 V to 2�0 Vp-p with no offset
Extron SMX System MultiMatrix Modular, Multi-plane Matrix Switchers • Specifications
0�3 Vp-p for C of S-video
1
