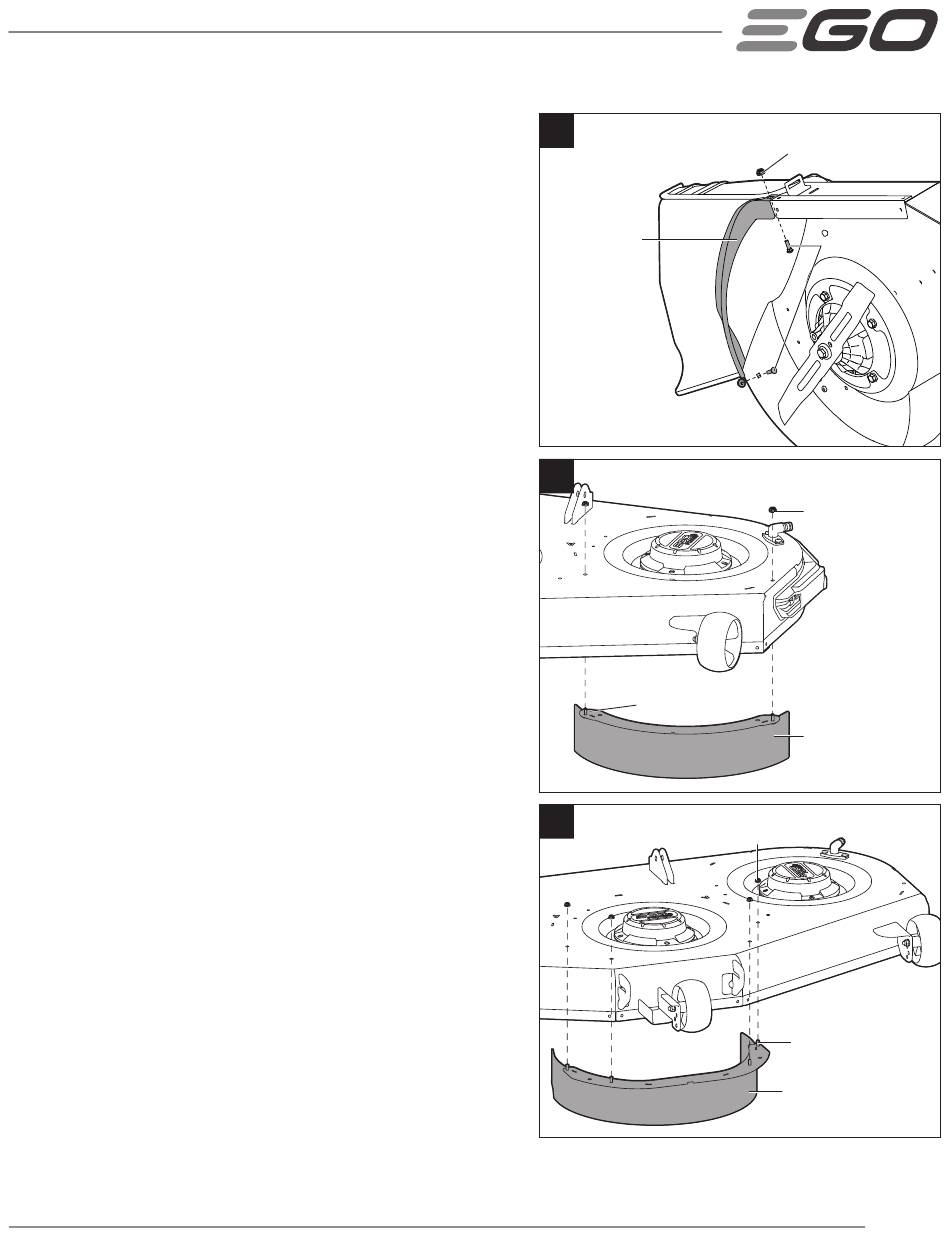

PARA INSTALAR EL KIT DE TRITURACIÓN
1. Utilice una llave de impacto con una bocallave de 3/8 de
pulgada (10 mm) (no incluida) para aflojar los dos pernos de
carruaje que sujetan la barra del deflector a la plataforma, de
la manera que se muestra en la Fig. 4.
2. Retire la barra del deflector, los pernos y las tuercas, y
guárdelos para el reensamblaje.
3. Instale el deflector izquierdo en la plataforma de la cortadora
de césped
- Utilice dos tuercas de fijación para sujetar firmemente los
postes soldados del deflector izquierdo a la parte inferior de
la plataforma de la cortadora de césped en las posiciones
mostradas en la Fig. 5. Apriete con los dedos las tuercas de
fijación.
- Apriete firmemente las dos tuercas de fijación por medio de
una llave de impacto con una bocallave de 3/8 de pulgada (10
mm) (no incluida).
4. Instale el deflector central en la plataforma de la cortadora de
césped
- Utilice cuatro tuercas de fijación para sujetar firmemente los
postes soldados del deflector central a la parte inferior de
la plataforma de la cortadora de césped en las posiciones
mostradas en la Fig. 6. Apriete con los dedos las tuercas de
fijación.
- Apriete firmemente las cuatro tuercas de fijación por medio de
una llave de impacto con una bocallave de 3/8 de pulgada (10
mm) (no incluida).
4
Barra del deflector
5
Poste soldado
6
Tuerca de fijación
KIT DE TRITURACIÓN — ABP5200
Tuerca de fijación
Perno de carruaje
Tuerca de fijación
Deflector izquierdo
Poste soldado
Deflector central
