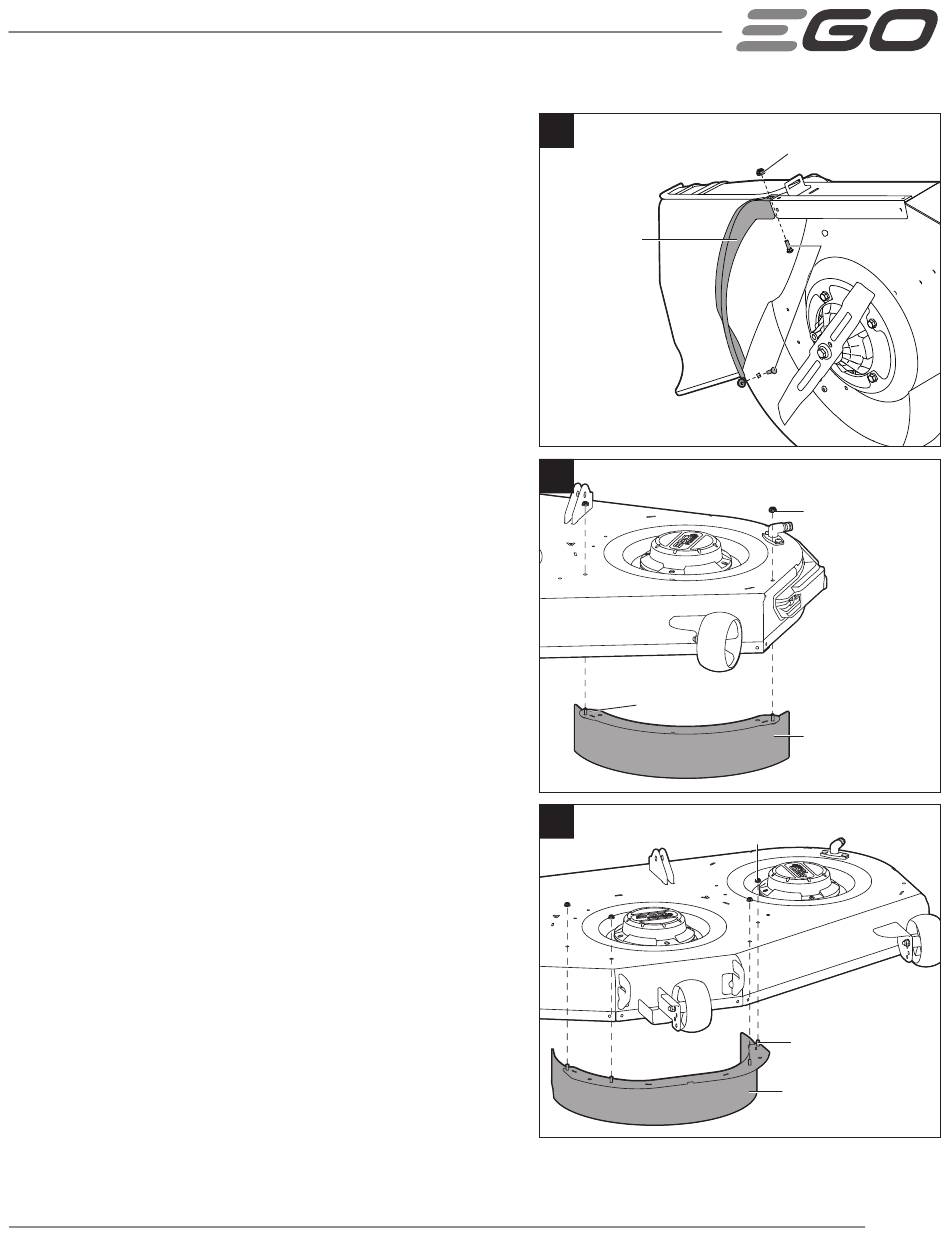

POUR ATTACHER LE KIT DE DÉCHIQUETAGE
1. Utilisez une clé à chocs avec une douille de 10 mm / 3/8 po
(non fournie) pour desserrer les deux boulons de carrosserie
qui sécurisé la barre du déflecteur de déchiquetage au châssis
comme illustré à la Fig. 4.
2. Retirez la barre du déflecteur, les boulons et les écrous, mais
conservez-les pour le remontage.
3. Fixez le déflecteur de déchiquetage de gauche sur le châssis
de la tondeuse.
- Utilisez deux écrous de blocage pour fixer les poteaux soudés
du déflecteur de déchiquetage de gauche sur la face inférieure
du châssis de la tondeuse aux positions indiquées à la Fig. 5.
Serrez les écrous de blocage à la main seulement.
- Serrez fermement les deux écrous de blocage avec une clé à
chocs à l'aide d'une douille de 10 mm / 3/8 po (non fournie).
4. Attachez le déflecteur de déchiquetage du milieu sur le châssis
de la tondeuse.
- Utilisez quatre écrous de blocage pour fixer les poteaux soudés
du déflecteur de déchiquetage du milieu sur la face inférieure
du châssis de la tondeuse aux positions illustrées à la Fig. 6.
Serrez les écrous de blocage à la main seulement.
- Serrez fermement les deux écrous de blocage avec une clé à
chocs à l'aide d'une douille de 10 mm / 3/8 po (non fournie).
4
Barre du
déflecteur de
déchiquetage
5
Poteau soudé
6
KIT DE DÉCHIQUETAGE — ABP5200
Écrou de blocage
Boulon de carrosserie
Écrou de blocage
Déflecteur de
déchiquetage de
gauche
Lock Nut
Poteau soudé
Déflecteur de
déchiquetage du milieu
