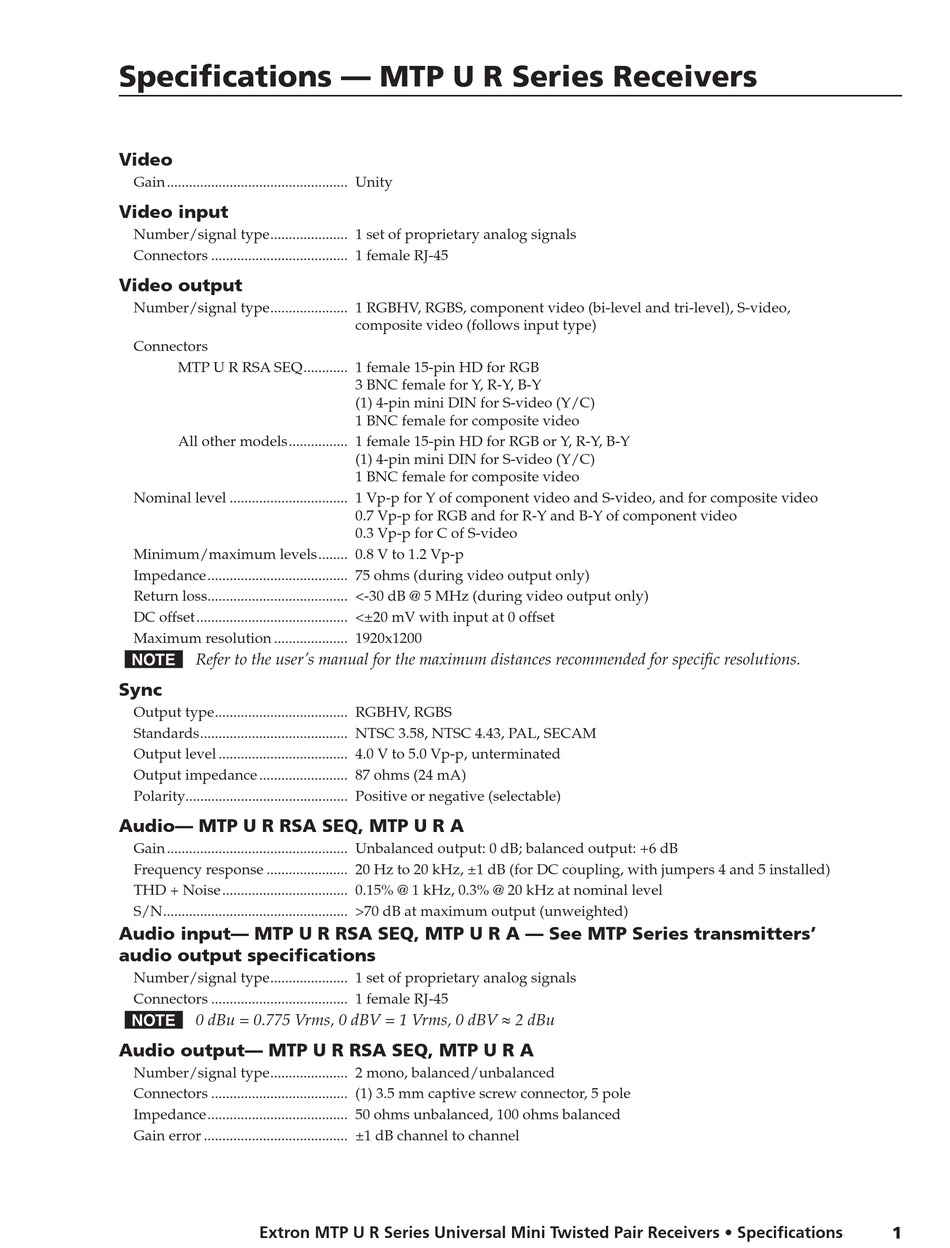

Specifications — MTP U R Series Receivers

Video

Gain ������������������������������������������������� Unity

Video input

Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 female RJ-45

Video output

Number/signal type ��������������������� 1 RGBHV, RGBS, component video (bi-level and tri-level), S-video,
Connectors
MTP U R RSA SEQ ������������ 1 female 15-pin HD for RGB
All other models ���������������� 1 female 15-pin HD for RGB or Y, R-Y, B-Y
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� 0�8 V to 1�2 Vp-p
Impedance �������������������������������������� 75 ohms (during video output only)
Return loss �������������������������������������� <-30 dB @ 5 MHz (during video output only)
DC offset ����������������������������������������� <±20 mV with input at 0 offset
Maximum resolution �������������������� 1920x1200
N Refer to the user's manual for the maximum distances recommended for specific resolutions.

Sync

Output type ������������������������������������ RGBHV, RGBS
Standards ���������������������������������������� NTSC 3�58, NTSC 4�43, PAL, SECAM
Output level ����������������������������������� 4�0 V to 5�0 Vp-p, unterminated
Output impedance ������������������������ 87 ohms (24 mA)
Polarity�������������������������������������������� Positive or negative (selectable)
Audio— MTP U R RSA SEQ, MTP U R A
Gain ������������������������������������������������� Unbalanced output: 0 dB; balanced output: +6 dB
Frequency response ���������������������� 20 Hz to 20 kHz, ±1 dB (for DC coupling, with jumpers 4 and 5 installed)
THD + Noise ���������������������������������� 0�15% @ 1 kHz, 0�3% @ 20 kHz at nominal level
S/N �������������������������������������������������� >70 dB at maximum output (unweighted)
Audio input— MTP U R RSA SEQ, MTP U R A — See MTP Series transmitters'
audio output specifications
Number/signal type ��������������������� 1 set of proprietary analog signals
Connectors ������������������������������������� 1 female RJ-45
N 0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Audio output— MTP U R RSA SEQ, MTP U R A
Number/signal type ��������������������� 2 mono, balanced/unbalanced
Connectors ������������������������������������� (1) 3�5 mm captive screw connector, 5 pole
Impedance �������������������������������������� 50 ohms unbalanced, 100 ohms balanced
Gain error ��������������������������������������� ±1 dB channel to channel
Extron MTP U R Series Universal Mini Twisted Pair Receivers • Specifications
composite video (follows input type)
3 BNC female for Y, R-Y, B-Y
(1) 4-pin mini DIN for S-video (Y/C)
1 BNC female for composite video
(1) 4-pin mini DIN for S-video (Y/C)
1 BNC female for composite video
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
