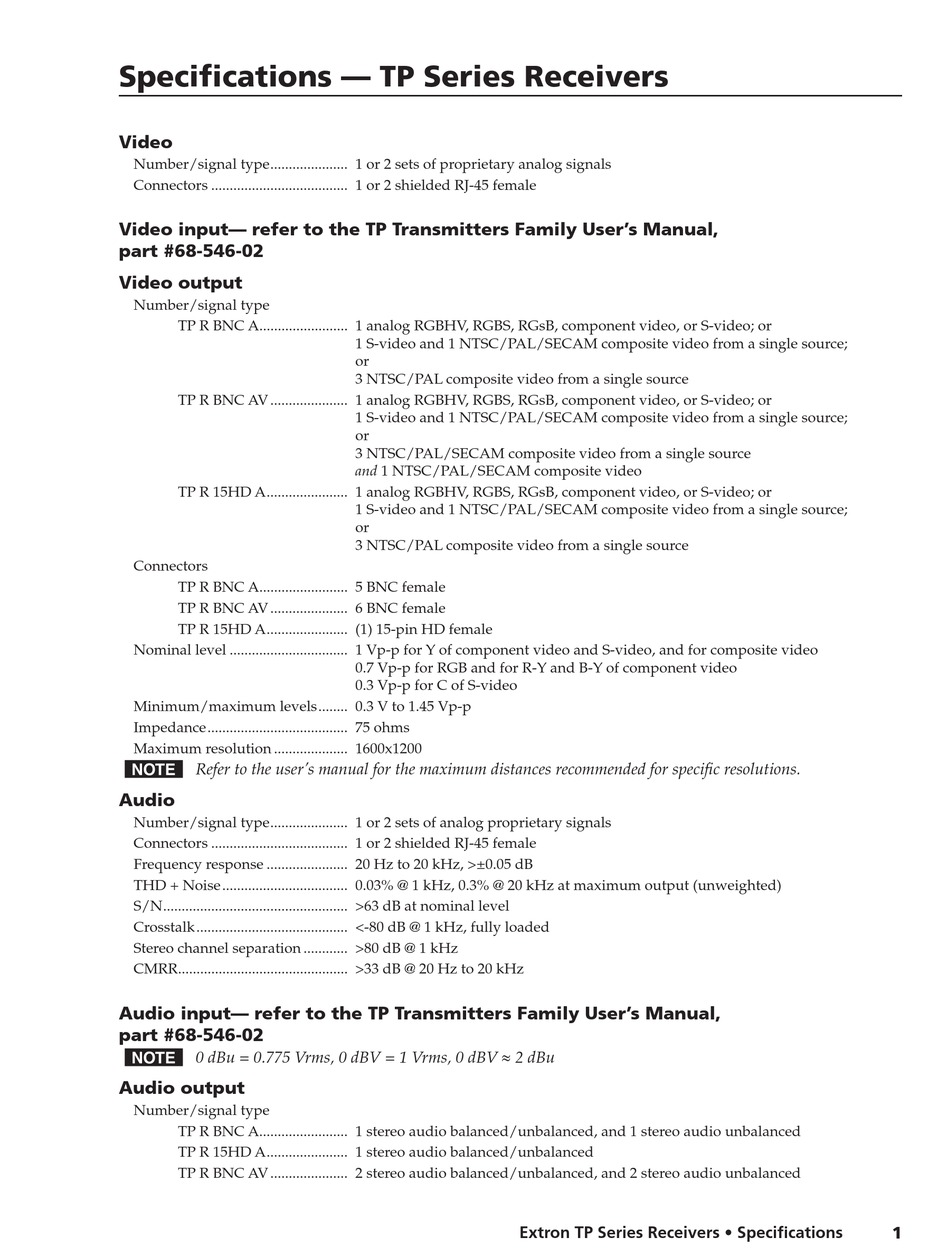

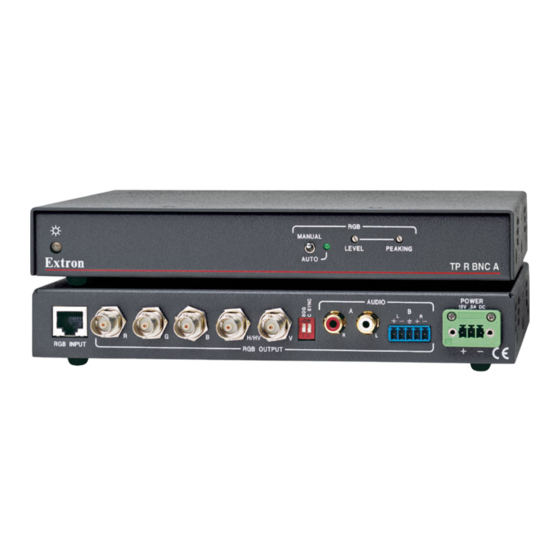

Specifications — TP Series Receivers
Video
Number/signal type ��������������������� 1 or 2 sets of proprietary analog signals
Connectors ������������������������������������� 1 or 2 shielded RJ-45 female
Video input— refer to the TP Transmitters Family User's Manual,
part #68-546-02
Video output
Number/signal type
TP R BNC A ������������������������ 1 analog RGBHV, RGBS, RGsB, component video, or S-video; or
TP R BNC AV ��������������������� 1 analog RGBHV, RGBS, RGsB, component video, or S-video; or
TP R 15HD A ���������������������� 1 analog RGBHV, RGBS, RGsB, component video, or S-video; or
Connectors
TP R BNC A ������������������������ 5 BNC female
TP R BNC AV ��������������������� 6 BNC female
TP R 15HD A ���������������������� (1) 15-pin HD female
Nominal level �������������������������������� 1 Vp-p for Y of component video and S-video, and for composite video
Minimum/maximum levels �������� 0�3 V to 1�45 Vp-p
Impedance �������������������������������������� 75 ohms
Maximum resolution �������������������� 1600x1200
N Refer to the user's manual for the maximum distances recommended for specific resolutions.
Audio
Number/signal type ��������������������� 1 or 2 sets of analog proprietary signals
Connectors ������������������������������������� 1 or 2 shielded RJ-45 female
Frequency response ���������������������� 20 Hz to 20 kHz, >±0�05 dB
THD + Noise ���������������������������������� 0�03% @ 1 kHz, 0�3% @ 20 kHz at maximum output (unweighted)
S/N �������������������������������������������������� >63 dB at nominal level
Crosstalk ����������������������������������������� <-80 dB @ 1 kHz, fully loaded
Stereo channel separation ������������ >80 dB @ 1 kHz
CMRR ���������������������������������������������� >33 dB @ 20 Hz to 20 kHz
Audio input— refer to the TP Transmitters Family User's Manual,
part #68-546-02
N 0 dBu = 0.775 Vrms, 0 dBV = 1 Vrms, 0 dBV ≈ 2 dBu
Audio output
Number/signal type
TP R BNC A ������������������������ 1 stereo audio balanced/unbalanced, and 1 stereo audio unbalanced
TP R 15HD A ���������������������� 1 stereo audio balanced/unbalanced
TP R BNC AV ��������������������� 2 stereo audio balanced/unbalanced, and 2 stereo audio unbalanced
1 S-video and 1 NTSC/PAL/SECAM composite video from a single source;
or
3 NTSC/PAL composite video from a single source
1 S-video and 1 NTSC/PAL/SECAM composite video from a single source;
or
3 NTSC/PAL/SECAM composite video from a single source
and 1 NTSC/PAL/SECAM composite video
1 S-video and 1 NTSC/PAL/SECAM composite video from a single source;
or
3 NTSC/PAL composite video from a single source
0�7 Vp-p for RGB and for R-Y and B-Y of component video
0�3 Vp-p for C of S-video
Extron TP Series Receivers • Specifications
1
