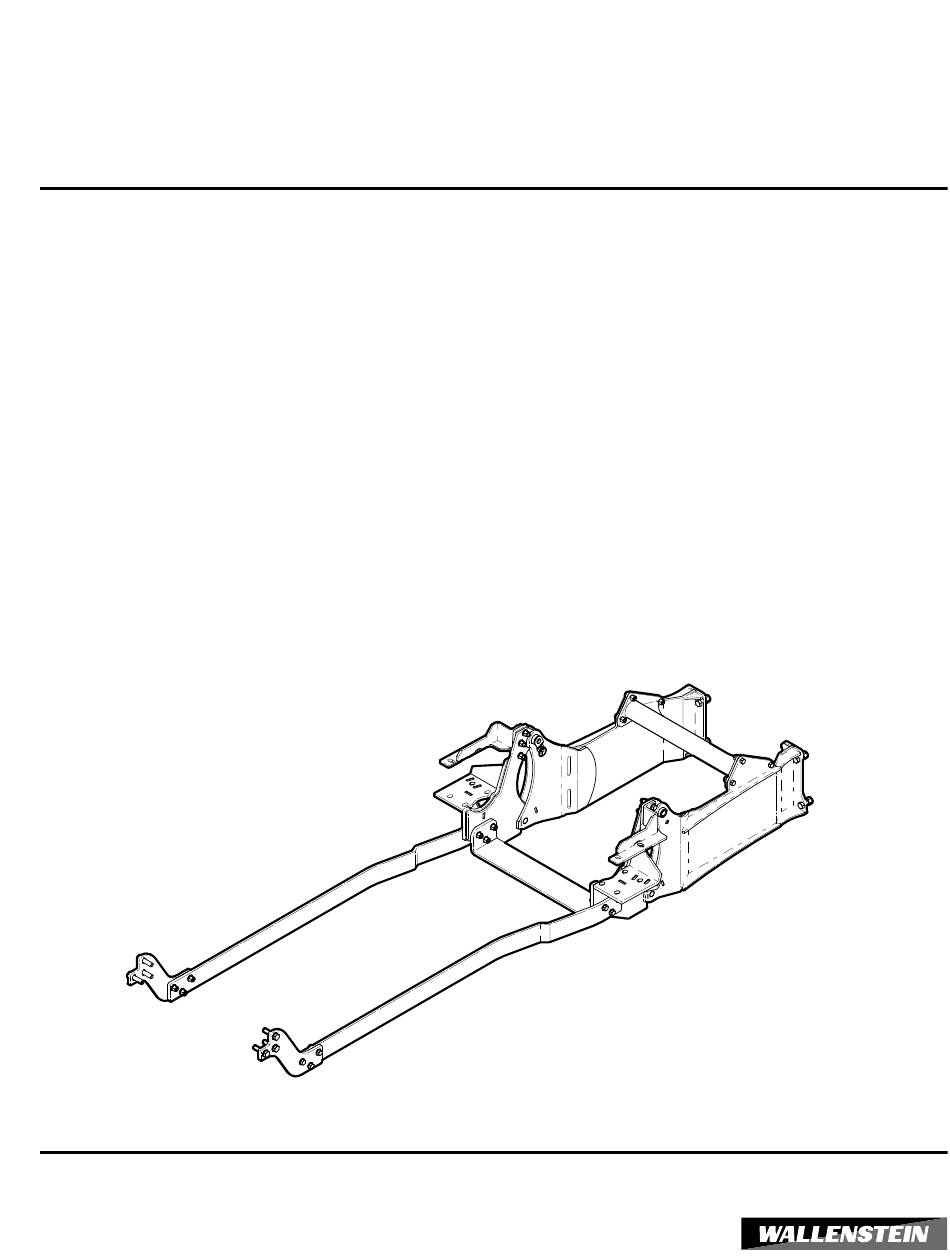

- Page 1 INSTALLATION INSTRUCTIONS 3652A300 Backhoe Subframe Kit Forward Rev Dec-2021...
-
Page 2: Operator Orientation
This subframe is designed to work with Wallenstein bolt head markings. Backhoes. Wallenstein backhoes are designed to work with a wide variety of tractors. With the Wallenstein Subframe Kit you can easily and quickly attach and detach your Wallenstein backhoe to your particular tractor. -
Page 3: Safety Rules
3652A300 Installation Instructions Safety Rules WARNING! WARNING! Proceed with caution. During the course of assembly, the ROPS / cab support bolts are ATTENTION! BE ALERT! YOUR SAFETY IS removed. Support for the cab may be required INVOLVED! when removing cab mounting bolts. Remove and replace bolts one side at a time. - Page 4 3652A300 Installation Instructions Subframe Kit Parts 6 & 7 All parts and hardware shown in the Subframe Kit Parts illustration are included in the kit. Make sure the parts are not damaged from shipping. Item Part Number Description Quantity Item...
- Page 5 3652A300 Installation Instructions Preparation: Procedure Position the tractor with the backhoe lined up behind it. 1. Starting on the left-hand side of the tractor, remove the anti-sway bar from the axle mount. Swing the lift arm in as • Backhoe should be assembled but left on the shipping skid.
- Page 6 3652A300 Installation Instructions 3. Remove the anti-sway bar mount from the axle. Set the 6. Assemble the (3652L308) Load Rail, LH (9) with a long bolts, hex nuts and washers aside for later reuse. (3652L309) Loader Mount (11). Use three (Z71520) 1/2" NC x 2" Lg hex head bolts (15), (Z73151) 1/2"...
- Page 7 3652A300 Installation Instructions 8. Assemble (3652L308) Load Rail, LH (9) and (3652L310) The subframe, backhoe mount and backhoe should remain on Lower Spanner (12) to (3652W300) Tractor Plate, LH (4). the tractor and not be removed. Check that the lift arms move Use (Z71530 x3, Z73151 x3, Z73151 x3) 1/2"...
- Page 8 3652A300 Installation Instructions Completed 4 Point Subframe installation 18. Carefully use the backhoe hydraulics to raise the bracket assembly into the bottom of the hooks for positive attachment. 19. Carefully use the backhoe hydraulics to rotate the bracket assembly into the top attach points on the subframe. Rotate the bracket until it reaches the stop.
-
Page 9: Bolt Torque
3652A300 Installation Instructions Bolt Torque Checking Bolt Torque Imperial Bolt Torque Specifi cations The tables shown give correct torque values for various Torque Value bolts and capscrews. Tighten all bolts to the torque Bolt values specified in the table, unless indicated otherwise. -
Page 10: Instructions D'installation
INSTRUCTIONS D’INSTALLATION 3652A300 Trousse de sous-châssis pour pelle rétrocaveuse Forward Rév. déc.-2021... - Page 11 Veuillez consulter le manuel de l’utilisateur de la pelle rétrocaveuse. Le fonctionnement sécuritaire et sans problème de la pelle rétrocaveuse Wallenstein exige que vous et toute autre personne qui utilisera ou entretiendra l’équipement lisiez et compreniez les renseignements relatifs à la sécurité, au fonctionnement, à...
-
Page 12: Règles De Sécurité
3652A300 Instructions d’installation Règles de sécurité AVERTISSEMENT! Lisez et comprenez les instructions d'utilisation AVERTISSEMENT! de la rétrocaveuse. Une partie du processus d'installation consiste à faire fonctionner le ATTENTION! SOYEZ VIGILANT! VOTRE système hydraulique pour positionner les points SÉCURITÉ EST EN JEU! d'attache sur le tracteur. - Page 13 3652A300 Instructions d’installation Pièces de la trousse de sous- châssis 6 & 7 toutes les pièces et le matériel illustrés dans l'illustration des pièces de la trousse de sous-châssis sont inclus dans la trousse. Assurez-vous que les pièces n’ont pas été...
- Page 14 3652A300 Instructions d’installation Préparation : Processus Positionnez le tracteur de façon à ce que la pelle rétrocaveuse 1. En partant du côté gauche du tracteur, retirez la barre soit alignée derrière lui. stabilisatrice du support d'essieu. Faites pivoter le bras de levage aussi loin que possible et mettez-le à...
- Page 15 3652A300 Instructions d’installation 3. Retirez le support de barre stabilisatrice de l'essieu. Mettez 6. Assemblez le rail de charge gauche (9) (3652L308) avec les boulons longs, les écrous hexagonaux et les rondelles un support de la chargeuse (11) (3652L309). de côté pour une réutilisation ultérieure.
- Page 16 3652A300 Instructions d’installation 8. Assemblez le rail de charge gauche (9) (3652L308) et l’entretoise inférieure (12) (3652L310) à la plaque de tracteur gauche (4) (3652W300). Ultilisez trois gros boulons à tête hexagonale ½ po NC x 3 po(Z71530 x3, Z73151 x3, Z73151 x3), des rondelles et des contre-écrous (17, 21, 19).
- Page 17 3652A300 Instructions d’installation 20. Insérez les deux goupilles universelles soudées dans les AVERTISSEMENT! trous de goupille et fixez-les au moyen d’esses. 21. Vérifiez que tous les points de fixation sont sécurisés et Lors de l'utilisation de la flèche et des assurez-vous que tous les boulons/écrous sont serrés et au...
- Page 18 3652A300 Instructions d’installation Couple appliqué sur les boulons Vérification du couple appliqué sur les boulons Spécifi cations relatives au couple de serrage des boulons en unités impériales Les tableaux figurant ci-dessous donnent les valeurs correctes de couple pour divers boulons et vis Couple de serrage Diamètre...
