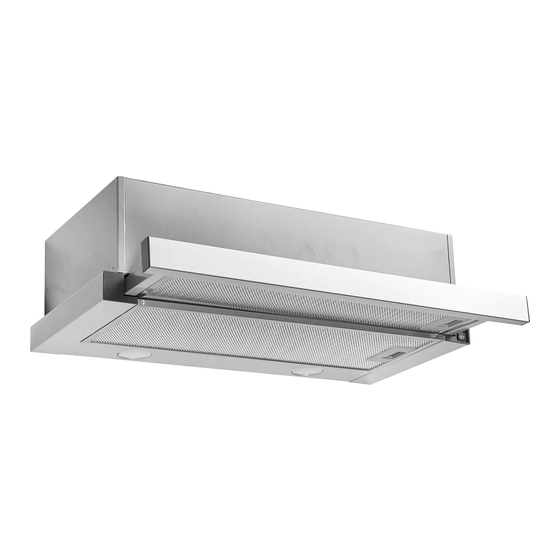

- Page 1 SY-6002C-P1-C84-L22-600 Gebrauchsanleitung Flachschirmhaube Anleitung/Version: 197680_DE_20210924 Artikel-Nr.: 24312065 Nachdruck, auch aus zugs wei se, nicht ge stat tet!
-
Page 2: Table Of Contents
Seite DE-2 Inhaltsverzeichnis Inhaltsverzeichnis Begriffs- und Symbolerklärung ..DE-3 Bedienung ..... DE-19 Voraussetzungen für die sichere Bedienung . -
Page 3: Begriffs- Und Symbolerklärung
Seite DE-3 Begriffs- und Symbolerklärung Begriffs- und Symbolerklärung Folgende Begriffe und Symbole finden Sie in Bevor Sie das Gerät benutzen, dieser Gebrauchsanleitung. le sen Sie bit te zu erst die Si- cher heits hin wei se und die Ge- WARNUNG brauchs an lei tung aufmerksam durch. -
Page 4: Sicherheit
Seite DE-4 Sicherheit Sicherheit Bestimmungsgemäßer Sicherheitshinweise Gebrauch In diesem Kapitel finden Sie allgemeine Si- cherheitshinweise, die Sie zu Ihrem eigenen Das Gerät ist zum Absaugen von Koch- und Schutz und zum Schutz Dritter stets beachten Bratdünsten über einer Kochstelle im privaten müssen. - Page 5 Seite DE-5 Sicherheit ■ Reinigung und Wartung dürfen nicht mäß Überspannungskategorie III in von Kindern ohne Beaufsichtigung der Hausinstallation mit mindestens durchgeführt werden. 3 mm Kontaktabstand vorgeschaltet ■ Kinder dürfen nicht mit dem Gerät sein; ziehen Sie gegebenenfalls eine spielen und keinen Zugriff auf das Fachkraft zurate (siehe Kapitel „Ser- Gerät haben, wenn sie unbeaufsich- vice“).
- Page 6 Seite DE-6 Sicherheit ■ Eigenständige Reparaturen an dem Verletzungsgefahr! ■ Sicherstellen, dass das Gerät ord- Gerät können Sach- und Personen- schäden verursachen, und die Haf- nungs gemäß befestigt ist. Die Ver- tungs- und Garantieansprüche verfal- wen dung von Klebstoffen und Klebe- len.
- Page 7 Seite DE-7 Sicherheit Risiken bei Abluftbetrieb VORSICHT Verletzungsgefahr! WARNUNG ■ Bei der Montage beachten, dass eini- Erstickungs-/Explosionsgefahr! ge Teile scharfe Kanten aufweisen. Dem Raum, in dem eine Dunstabzugs- ■ Zur Montage eine stabile Stehleiter haube im Abluftbetrieb arbeitet, wird benutzen. durch das Gebläse Luft entzogen und ■...
- Page 8 Seite DE-8 Sicherheit HINWEIS Gefahr von Sachschäden! ■ Zum Abluftbetrieb ist ein Wand- bzw. Deckendurchbruch mit einem Durch- messer von mindestens 15,5 cm er- forderlich. ■ Wir empfehlen Ihnen, diesen Durch- bruch (Kernbohrung) von einem Fach- betrieb (Elektroinstallation) vorneh- men zu lassen.
-
Page 9: Lieferung
Seite DE-9 Lieferung Lieferung Lieferumfang (1) Dunstabzugshaube, 1× (2) Kunststoff-Halterung, 1× (3) Rückschlagklappe, 1× (4) Schrauben 4,0 × 8,0 mm, 2× (5) Befestigungswinkel, 2× (6) Schraube 4,0 × 10,0 mm, 2× (7) Halteblech, lang, 1× (8) Unterlegscheibe, 6× (9) Schraube 4,0 × 35,0 mm, 6× (10) Schraube 3,0 ×... -
Page 10: Umluft- Oder Abluftbetrieb
Seite DE-10 Umluft- oder Abluftbetrieb? Umluft- oder Abluftbetrieb? Die Grafiken zeigen an einem Beispiel, wohin die angesaugten Dämpfe geleitet werden. Sie zeigen nicht das hier beschriebene Gerät. Umluftbetrieb Abluftbetrieb Beim Umluftbetrieb werden die Küchen- Beim Abluftbetrieb werden die Küchendünste dünste angesaugt und nach der Reinigung angesaugt, durch den Fettfilter gereinigt und durch die oberen Luftaustrittsöffnungen über den Abluftschlauch ins Freie geleitet. -
Page 11: Montage: Erste Schritte
Seite DE-11 Montage: Erste Schritte Montage: Erste Schritte Für Abluftbetrieb – den Querschnitt des Gebläsestutzens nicht zu reduzieren. Je größer der Durchmesser des Abluftrohres und je glatter die Innenflä- WARNUNG che ist, desto besser ist der Abzug. Erstickungs-/Explosionsgefahr! – einen Mauerkasten mit Außenwandjalousi- ■... -
Page 12: Werkzeuge Und Hilfsmittel
Seite DE-12 Montage: Erste Schritte Kunststoff-Halterung Damit die Dunstabzugshaube später volle Leistung bringen kann und kein störendes montieren Kabel sichtbar ist, müssen Sie den Stroman- schluss vor der Montage genau planen: Die Dunstabzugshaube muss über der Mitte der Kochstelle angebracht werden. Werkzeuge und Hilfsmittel Sie benötigen: –... -
Page 13: Nutzen
Seite DE-13 Montage A: Befestigungswinkel nutzen Montage A: Befestigungswinkel nutzen Benötigtes Montagematerial Befestigungsmaße (1) Dunstabzugshaube, 1× (a) Mindestabstand zwischen Herd und Un- (5) Befestigungswinkel, 2× terkante der Dunstabzugshaube (1): 65-75 cm (6) Schraube 4,0 × 10,0 mm, 2× (b) Höhe, auf der Rundkopfschrauben (22) anzubringen sind: 15,0 cm Schrauben für Wandmontage (c) Höhe der Schrauben für den Befesti-... -
Page 14: Dunstabzugshaube Anbringen
Seite DE-14 Montage A: Befestigungswinkel nutzen Dunstabzugshaube anbringen VORSICHT Brandgefahr! ■ Der Abstand zwischen der Oberfl äche der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gas- herden mindestens 65 cm betragen. ■ Bei Gaskochmulden unbedingt die Gebrauchsanleitung der Kochmulde beachten! Wenn dort ein größerer 1. -
Page 15: Montage B: Befestigung Unter Einem Hängeschrank
Seite DE-15 Montage B: Befestigung unter einem Hängeschrank Montage B: Befestigung unter einem Hängeschrank Benötigtes Montagematerial Hängeschrank vorbereiten (10) (1) Dunstabzugshaube, 1× 1. Sägen Sie eine Luftaustrittsöffnung (d) (7) Halteblech, lang, 1× von mindestens Ø 16,0 cm. (8) Unterlegscheibe, 6× (9) Schraube 4,0 ×... -
Page 16: Dunstabzugshaube Anbringen
Seite DE-16 Montage B: Befestigung unter einem Hängeschrank Dunstabzugshaube anbringen WARNUNG Verletzungsgefahr! Unsachgemäße Installation des Geräts kann zu Verletzungen führen. ■ Vor dem Bohren von Löchern sicher- stellen, dass keine in der Wand ver- legten Leitungen (Strom, Gas, Wasser etc.) beschädigt werden; mit einem Leitungssuchgerät überprüfen. -
Page 17: Montage C: Anbringung In Einer Hängeschranknische
Seite DE-17 Montage C: Anbringung in einer Hängeschranknische Montage C: Anbringung in einer Hängeschranknische Benötigtes Montagematerial Dunstabzugshaube anbringen VORSICHT Brandgefahr! ■ Der Abstand zwischen der Oberfl äche der Koch stelle und der Unterkante der Dunstabzugshaube muss bei Gas- herden mindestens 65 cm betragen. ■... -
Page 18: Montage: Letzte Schritte
Seite DE-18 Montage C: Anbringung in einer Hängeschranknische 2. Positionieren Sie die Dunstabzugshaube an der gewünschten Position und schrau- ben Sie die beiden Haltebleche (11) mit den vier Schrauben (12) an den Seiten- wänder der Nische fest. (13) (11) 3. Justieren Sie die Dunstabzugshaube, so dass sie mittig in der Nische sitzt und zie- hen Sie die sechs Schrauben (13) fest. -
Page 19: Bedienung
Seite DE-19 Bedienung Bedienung Voraussetzungen für die 2. Schieben Sie den Flachschirm (14) zu- rück. sichere Bedienung • Lesen Sie das Kapitel „Sicherheit“ ab Sei- Bitte beachten: Das Zurückschieben des te DE-4 und alle Sicherheitshinweise. Flachschirms beendet den Gebläsebetrieb. • Montieren Sie die Dunstabzugshaube auf Ausgeschaltet wird das Gebläse jedoch nur die gewünschte Art, wie in dem entspre- mit dem Kippschalter (15). -
Page 20: Energiespartipps
Seite DE-20 Bedienung Energiespartipps – Lassen Sie das Gebläse nur gezielt laufen, da sonst unnötig Energie verbraucht wird. – Lassen Sie das Gebläse laufen, solange Küchendünste oder Dampf entstehen. – Verzichten Sie bei kurzer Kochzeit oder beim Erwärmen geruchsloser bzw. ge- ruchsarmer Speisen auf das Gebläse. -
Page 21: Pflege Und Wartung
Seite DE-21 Pflege und Wartung Pflege und Wartung Fettfilter reinigen WARNUNG Verletzungsgefahr! HINWEIS ■ Vor dem Reinigen der Dunstabzugs- Gefahr von Sachschäden! haube oder dem Filterwechsel Netz- ■ Fettfi lter vorsichtig behandeln, damit stecker aus der Steckdose ziehen. Soll- das feine Gefl echt nicht verbiegt oder te der Netzstecker schwer zugängig knickt. -
Page 22: Aktivkohlefilter Einsetzen/Ersetzen
Seite DE-22 Pflege und Wartung 3. Lösen Sie die Verriegelung (18) der Fett- (14) filter (17), und entnehmen Sie die Fettfil- ter (17) vorsichtig nach unten. 4. Waschen Sie die Fettfilter (17) in der Spül- maschine oder im Spülbecken wie norma- les Geschirr aus. -
Page 23: Led-Lampe Auswechseln
Seite DE-23 Pflege und Wartung LED-Lampe auswechseln (19) (20) WARNUNG Verletzungsgefahr! ■ Sollte eine der LEDs nicht mehr funk- tionieren, darf sie nur von einem au- torisierten Servicetechniker ausge- wechselt werden. Die Lichtquelle ist austauschbar und darf nur durch eine autorisierte Fachkraft ausge- 5. -
Page 24: Fehlersuchtabelle
Seite DE-24 Fehlersuchtabelle Fehlersuchtabelle Bei allen elektrischen Geräten können Störungen auf tre ten. Da bei muss es sich nicht um ei nen Defekt am Gerät handeln. Prüfen Sie des halb bitte an hand der Ta bel le, ob Sie die Störung be sei- ti gen können. -
Page 25: Service
Durch Nichtbeachtung dieser Anleitung ver ur sach te Schäden können nicht anerkannt werden. Damit wir Ihnen schnell helfen können, nennen Sie uns bitte: Gerätebezeichnung Bestellnummer 24312065 hanseatic Flachschirmhaube SY-6002C-P1-C84-L22-600 70905008 Aktivkohlefilter (nur für den Umluftbetrieb erforderlich) Allgemeiner Service Wenden Sie sich mit Fragen, Reklamationen und Zubehörbestellung bitte an die Produktberatung Ihres Versandhauses. -
Page 26: Entsorgung Und Abfallvermeidung
Seite DE-26 Entsorgung und Abfallvermeidung Entsorgung und Abfallvermeidung Unser Beitrag zum Schutz der Elektro-Altgeräte Ozonschicht umweltgerecht entsorgen Unsere Verpackungen wer den aus Elektrogeräte enthalten Schadstof- um welt freund li chen, wie der ver wert- fe und wertvolle Ressourcen. ba ren Materialien hergestellt: Jeder Verbraucher ist deshalb ge- –... -
Page 27: Produktdatenblatt Gemäß Vo (Eu) Nr. 65/2014
Seite DE-27 Produktdatenblatt gemäß VO (EU) Nr. 65/2014 Produktdatenblatt gemäß VO (EU) Nr. 65/2014 Warenzeichen hanseatic Modellkennung 24312065 / SY-6002C-P1-C84-L22-600 Jährlicher Energieverbrauch 21,8 kWh/Jahr Energieeffizienzklasse auf einer Skala A+++ (höchste Effizienz) bis D (geringste Effizienz) Fluiddynamische Effizienz 20,9 Klasse für die fluiddynamische Effizienz auf einer Skala A (höchste Effizienz) bis G... -
Page 28: Produktinformation Gemäß Vo (Eu) Nr. 66/2014
Seite DE-28 Produktinformation gemäß VO (EU) Nr. 66/2014 Produktinformation gemäß VO (EU) Nr. 66/2014 Modellkennung 24312065 / SY-6002C-P1-C84-L22-600 Jährlicher Energieverbrauch 21,8 kWh/a Zeitverlängerungsfaktor Fluiddynamische Effizienz 20,9 Energieeffizienzindex 52,9 Gemessener Luftvolumenstrom im Bestpunkt 162,0 m³/h Gemessener Luftdruck im Bestpunkt 200 Pa Maximaler Luftstrom 325,3 m³/h... -
Page 29: Technische Daten
Seite DE-29 Technische Daten Technische Daten Bestellnummer 24312065 Modell SY-6002C-P1-C84-L22-600 Versorgungsspannung / Frequenz 220-240 V, 50 Hz Schutzklasse Gerätemaße (Breite × Tiefe) 60,0 cm × 28,0 cm - 43,0 cm Höhe gesamt 17,6 cm Höhe der Kaminblende Anschluss Abluftschlauch Ø 15 cm... - Page 30 Seite DE-30 Produktinformation gemäß VO (EU) Nr. 66/2014...
- Page 31 SY-6002C-P1-C84-L22-600 User manual Flat panel hood Manual/version: 197680_EN_20210924 Item no.: 24312065 Reproduction, even of excerpts, is not permitted!
- Page 32 Page EN-2 Table of contents Table of contents Explanation of terms and symbols . . . EN-3 Operation ..... EN-18 Requirements for safe operation .
-
Page 33: Explanation Of Terms And Symbols
Page EN-3 Explanation of terms and symbols Explanation of terms and symbols The following terms and symbols can be Please read through the safe- found in this user manual. ty notices and user manual carefully before using the ap- WARNING pliance. -
Page 34: Safety
Page EN-4 Safety Safety Intended use Safety notices This appliance is intended to be used to re- In this chapter, you will find general safety move cooking fumes and airborne grease notices which you must always observe for from a cooktop in a private household. your own protection and that of third parties. - Page 35 Page EN-5 Safety ■ Children shall not play with the ap- ■ The appliance must only be connec- pliance or have access to it when left ted to the mains after completion of unattended. all installation and assembly work. ■ Never open the housing. Risks in handling household ■...
- Page 36 Page EN-6 Safety ■ In the event of a fault or before ex- Risks in handling exhaust hoods tensive cleaning, remove the mains WARNING plug from the socket or switch off/re- move the fuse. Risk of electric shock! ■ Do not put any objects in or through ■...
- Page 37 Page EN-7 Safety ■ For gas stovetops, you must read the tem throughout the home must be user manual for the stovetop! If the reviewed. Consult the gas safety manual stipulates a larger distance, consultant who is responsible for the this must be observed.
-
Page 38: Delivery
Page EN-8 Delivery Delivery Package contents (1) Exhaust hood, 1× (2) Plastic holder, 1× (3) Check valve 1× (4) Screw 4.0 × 8.0 mm, 2× (5) Angle bracket, 2× (6) Screw 4.0 × 10.0 mm, 2× (7) Retaining plate, long, 1× (8) Flat washer, 6×... -
Page 39: Circulation Or Exhaust Air Operation
Page EN-9 Circulation or exhaust air operation? Circulation or exhaust air operation? The images show an example of where the extracted fumes are conducted to. They do not show the appliance described here. Circulation air operation Exhaust air operation When air is circulated, the cooking fumes When air is extracted, the cooking fumes are are sucked in and, following filtering, re- sucked in, filtered through the grease filter,... -
Page 40: Assembly: First Steps
Page EN-10 Assembly: First steps Assembly: First steps For exhaust air operation Connection for power supply WARNING WARNING Risk of suffocation/explosion! Risk of electric shock! ■ Never attach the exhaust hood to a ■ The mains plug must be as accessib- ventilation shaft, chimney or smo- le as possible during use, i.e. -
Page 41: Tools And Aids
Page EN-11 Assembly: First steps Tools and aids Mounting the plastic holder You will need: – screwdriver – for wall mounting, a drill with a stone bit – measuring tape / ruler – spirit level and pencil – stable stepladder –... -
Page 42: Assembly A: Use Angle Bracket
Page EN-12 Assembly A: Use angle bracket Assembly A: Use angle bracket Materials required for assembly Dimensions for mounting (1) Exhaust hood, 1× (a) Minimum distance between cooker and (5) Angle bracket, 2× lower edge of exhaust hood (1): 65–75 cm (6) Screw 4.0 ×... -
Page 43: Place The Drill Holes
Page EN-13 Assembly A: Use angle bracket Place the drill holes Attaching the Exhaust hood WARNING Risk of injury! Improper installation of the appliance can lead to injury. ■ Before drilling the holes, ensure that no wires or cables (power, gas, water etc.) will be damaged (check with a 1. -
Page 44: Assembly B: Mounting Beneath A Hanging Cabinet
Page EN-14 Assembly B: Mounting beneath a hanging cabinet Assembly B: Mounting beneath a hanging cabinet Materials required for assembly – Min. hanging cabinet dimensions: – (a) 600 mm in width – (b) 280 mm in depth – (c) 176 mm in height Preparing the hanging cabinet (10) Exhaust hood, 1×... -
Page 45: Attaching The Exhaust Hood
Page EN-15 Assembly B: Mounting beneath a hanging cabinet Attaching the exhaust hood WARNING Risk of injury! Improper installation of the appliance can lead to injury. ■ Before drilling the holes, ensure that no wires or cables (power, gas, water etc.) will be damaged (check with a line locator). -
Page 46: Assembly C: Attaching To A Recessed Hanging Cabinet
Page EN-16 Assembly C: Attaching to a recessed hanging cabinet Assembly C: Attaching to a recessed hanging cabinet Materials required for assembly Attaching the Exhaust hood CAUTION Fire hazard! ■ The distance between the cooking surfaces and the lower edge of the Exhaust hood must be at least 65 cm for gas cookers. -
Page 47: Assembly: Final Steps
Page EN-17 Assembly C: Attaching to a recessed hanging cabinet 3. Adjust the exhaust hood so that it is cen- (13) tred within the recess and then tighten the six screws (13). The exhaust hood is now mounted. (11) Assembly: final steps 1. -
Page 48: Operation
Page EN-18 Operation Operation Requirements for safe Please note: Pushing back the flat panel stops the fan operation. However, the only operation way to switch off the fan is by using the toggle switch (15). • Read chapter “Safety” from page EN-4 and all the safety notices. -
Page 49: Energy-Saving Tips
Page EN-19 Operation Energy-saving tips – Only switch on the fan when needed; other- wise, energy will be wasted. – Let the fan run as long as cooking fumes or steam are present. – The fan is not needed when cooking for a short time or warming up foods that have little or no odour. -
Page 50: Care And Maintenance
Page EN-20 Care and maintenance Care and maintenance Cleaning the grease filters WARNING Risk of injury! NOTICE ■ Before cleaning the exhaust hood or Risk of damage to property! changing the fi lter, pull out the mains ■ Handle the grease fi lters carefully to plug. -
Page 51: Inserting/Replacing Activated Charcoal Filters
Page EN-21 Care and maintenance 3. Open the lock (18) on the grease fil- (14) ters (17), and carefully pull the grease fil- ters (17) downwards to remove them. 4. Wash the grease filters (17) in a dishwash- er or in the sink like ordinary dishware. 2. -
Page 52: Changing The Led Bulbs
Page EN-22 Care and maintenance Changing the LED bulbs (19) (20) WARNING Risk of injury! ■ Should one of the LEDs stop working, it must be changed by an authorised service technician. The light source is exchangeable and may only be exchanged by an authorized special- 5. -
Page 53: Troubleshooting Table
Page EN-23 Troubleshooting table Troubleshooting table Malfunctions can occur in all electrical appliances. This does not necessarily mean there is a defect in the appliance. For this reason, please check the tables to see if you can correct the malfunction. WARNING Risk of electric shock in case of improper repair! Never try to repair a defective or suspected defective appliance yourself. -
Page 54: Service
In order for us to help you quickly, please tell us: Name of appliance Order number 24312065 hanseatic Flat panel hood SY-6002C-P1-C84-L22-600 70905008 Activated charcoal filter (only required for circulation air operation) General customer service Please contact your mail order company’s product advice centre if you have questions, complaints or accessory orders. -
Page 55: Disposal And Waste Prevention
Page EN-25 Disposal and waste prevention Disposal and waste prevention Our contribution to protecting Disposing of old electrical the ozone layer devices in an environmentally- friendly manner Our packaging is made of environ- mentally friendly, recyclable materials: Electrical appliances contain harm- ful substances as well as valuable –... -
Page 56: Product Fiche Concerning Regulation (Eu) No 65/2014
Product fiche concerning Regulation (EU) No 65/2014 Product fiche concerning Regulation (EU) No 65/2014 Trade mark hanseatic Model identifier 24312065 / SY-6002C-P1-C84-L22-600 Annual Energy Consumption 21,8 kWh/a Energy Efficiency class on a scale from A+++ (most efficient) to D (least efficient) -
Page 57: Product Information Concerning Regulation (Eu) No 66/2014
Page EN-27 Product information concerning Regulation (EU) No 66/2014 Product information concerning Regulation (EU) No 66/2014 Model identification 24312065 / SY-6002C-P1-C84-L22-600 Annual Energy Consumption 21,8 kWh/a Time increase factor Fluid Dynamic Efficiency 20,9 Energy Efficiency Index 52,9 Measured air flow rate at best efficiency point 162,0 m³/h... -
Page 58: Technical Data
Page EN-28 Technical data Technical data Item number 24312065 Model SY-6002C-P1-C84-L22-600 Supply voltage / frequency 220-240 V, 50 Hz Protection class Device measurements (Width × Depth) 60,0 cm × 28,0 cm - 43,0 cm Total height 17,6 cm Height of the flue screen Exhaust air hose connection Ø...
