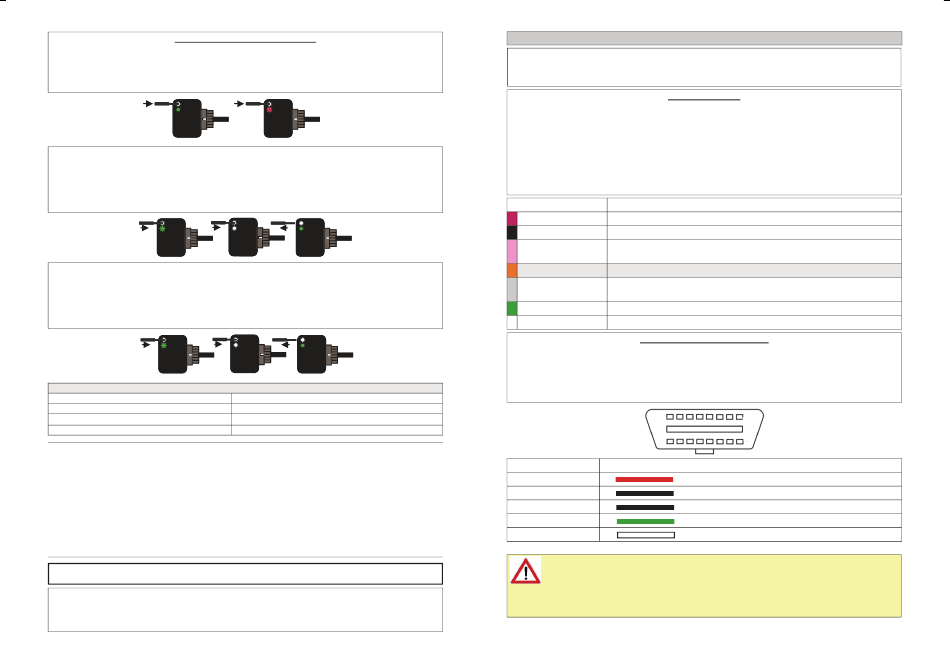

Paser SLIMKEY OBD Manual

PROCEDURE TO SET IMPULSES
If you need to set the output different from the default you need to run the operation described
below:
1. Press and hold the button on the module until the green LED turns off and the LED blinks once
red.
PULSANTE
LED
2. Release the button, the LED of the module will blink one time Yellow followed by a Green blink
and one pause. This visualizing means that it is possible to change the positive output (PINK) as
described in the table attached.
3. Now each time we press the button of the module the Green flashes of the LED will increase
so verify the position number of the desired function listed in the table attached.
4. To confirm your choice, press and hold the button until the LED goes out.
PULSANTE
LED
5. Release the button, the LED of the module will blink 2 times Yellow followed by a Green blink
and one pause. This visualizing means that it is possible to change the speedpulse output
(GREY) as described in the table attached.
6. Now each time we press the button of the module the Green flashes of the LED will increase
so verify the position number of the desired function listed in the table attached.
7. To confirm your choice, press and hold the button until the LED goes out.
PULSANTE
LED
TECHNICAL CHARACTERISTICS
POWER SUPPLY
SLEEP MODE COMSUMPTION
WORKING MODE COMSUMPTION
MAX CURRENT OUTPUT
TROUBLESHOOTING
The unit doesn't carry out any function and the LED is off.
Verify the connections of the power supply.
The correctly powered unit doesn't carry out any function and the LED is off.
Verify the CANBUS connections.
The unit is connected correctly and the RED LED flashes.
The unit hasn't been able to synchronize with the CANBUS, turn on the key.
The unit is connected correctly and the RED LED flashes and key is turned on.
The unit has carried out the synchronization with the CANBUS but hasn't been able to identify the vehicle, contact
Paser.
THIS PRODUCT IS GUARANTEED FOR 2 YEARS FOR ANY MANUFACTURING DEFECTS.
THE FISCAL DOCUMENT SERVES AS THE GUARANTEE VALIDITY
The information in this guide and in its attaches are purely for information purposes, therefore, are subject to change without
notice. At the time of publication the information is correct and reliable. However Paser can not be held responsible for any
consequences resulting from errors, omissions or incongruence in this manual (for ex. according to missed audio configuration
back-up of the vehicles). Paser reserves the right to improve / change the product or manual without obligation to notify users.
PULSANTE
LED
PULSANTE
PULSANTE
LED
LED
PULSANTE PULSANTE
LED LED
10/16 VDC
1 mA
1 A
1.5 A

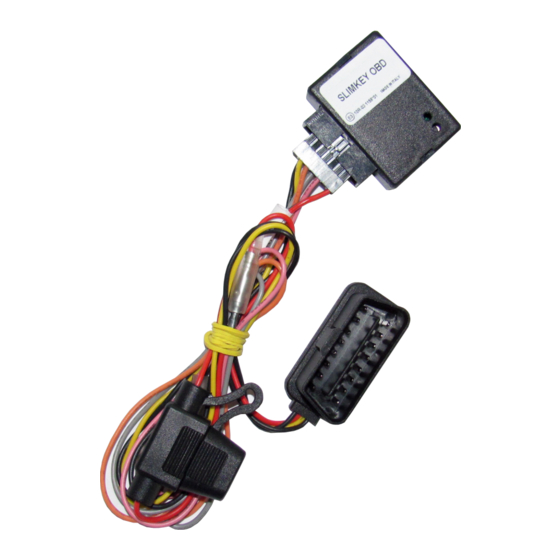

CF0006OB2O12 SLIMKEY OBD
REV. 1.16
INSTALLAZIONE
SLIMKEY OBD è stato progettato per risolvere in modo definitivo la problematica del segnale
odometrico sui veicoli con sistemi CANBUS.
Questo è reso possibile dal nuovo modulo SLIMKEY OBD che collegato alla linea CANBUS della
presa OBD fornirà in pochi secondi il segnale di velocità.
Il modulo può fornire simultaneamente due uscite personalizzabili: una uscita positiva e una
odometrica.
La compatibilità è testata su veicoli con presa OBDII e con protocollo SAE-J2284 o ISO 15765.
Per eventuale assistenza contattare il numero di supporto tecnico 0141- 947676.
CAVI
ROSSO
NERO
ROSA
(DEFAULT: POSITIVO SOTTOCHIAVE)
ARANCIO
GRIGIO
(DEFAULT: 4000 IMPULSI PER MIGLIO)
VERDE
BIANCO
CONNESSIONI A PRESA OBD
SLIMKEY OBD si collega sulla presa OBD come da diagramma sotto che si riferisce alle connes-
sioni standardizzate dal protocollo SAE-J2284 o ISO 15765 .
La compatibilità si estende a tutti i veicoli dal 2001 per motorizzazioni a benzina e dal 2004 per
motorizzazioni diesel.
Connettore OBD visto dal lato di uscita dei fili:
8
16
POSIZIONI OBD
16
4
5
6
14
ATTENZIONE
Il positivo sottochiave generato dall'interfaccia è calcolato secondo le informazioni disponibili
sulla porta OBD del veicolo e pertanto potrebbe non essere fedele alla posizione della chiave.
L'uscita rimane attiva fin tanto che sarà presente il segnale can bus, per questo motivo il
positivo potrebbe essere presente per diversi minuti dopo la rimozione della
A POSITIVO 12 V
A GND
USCITA POSITIVA
NON USATO
USCITA ODOMETRICA
CAN H
CAN L
1
9
POSITIVO 12 V
GND
GND
CAN H
CAN L
chiave.
