Paser UNICOM EVO JVC Installation Manual

Release date: 28.02.2022
UNICOM EVO JVC è un modulo adattatore UNIVERSALE per comandi autoradio a volante OEM, la sua compatibilità si estende ad un vasto numero di vetture
con protocollo resistivo ed alle autoradio JVC dotate di ingresso remote filare. Il sofisticato microprocessore è in grado di apprendere il protocollo dei coman-
di a volante OEM. E' possibile assegnare ad ogni tasto una delle funzioni gestite dall'autoradio ed elencate successivamente.
Il modulo è fornito di un cablaggio multipolare, questa configurazione permette l'adattabilità del prodotto a tutte le versioni di comandi a volante OEM
conosciute. A seconda dei modelli di vettura si collegheranno un certo numero di cavi. Nella sezione CONNESSIONI sono descritte le differenti possibilità di
installazione. Gli schemi citati nell'allegato CONNESSIONI, sono relativi al PINOUT di numerose vetture tra cui Alfa Romeo, Chevrolet, Fiat, Ford, Nissan, Kia,
Opel, Hyundai ecc. Per adattare UNICOM EVO JVC a vetture non presenti nelle CONNESSIONI è necessario avere informazioni precise sul tipo di cablaggio
presente in vettura.

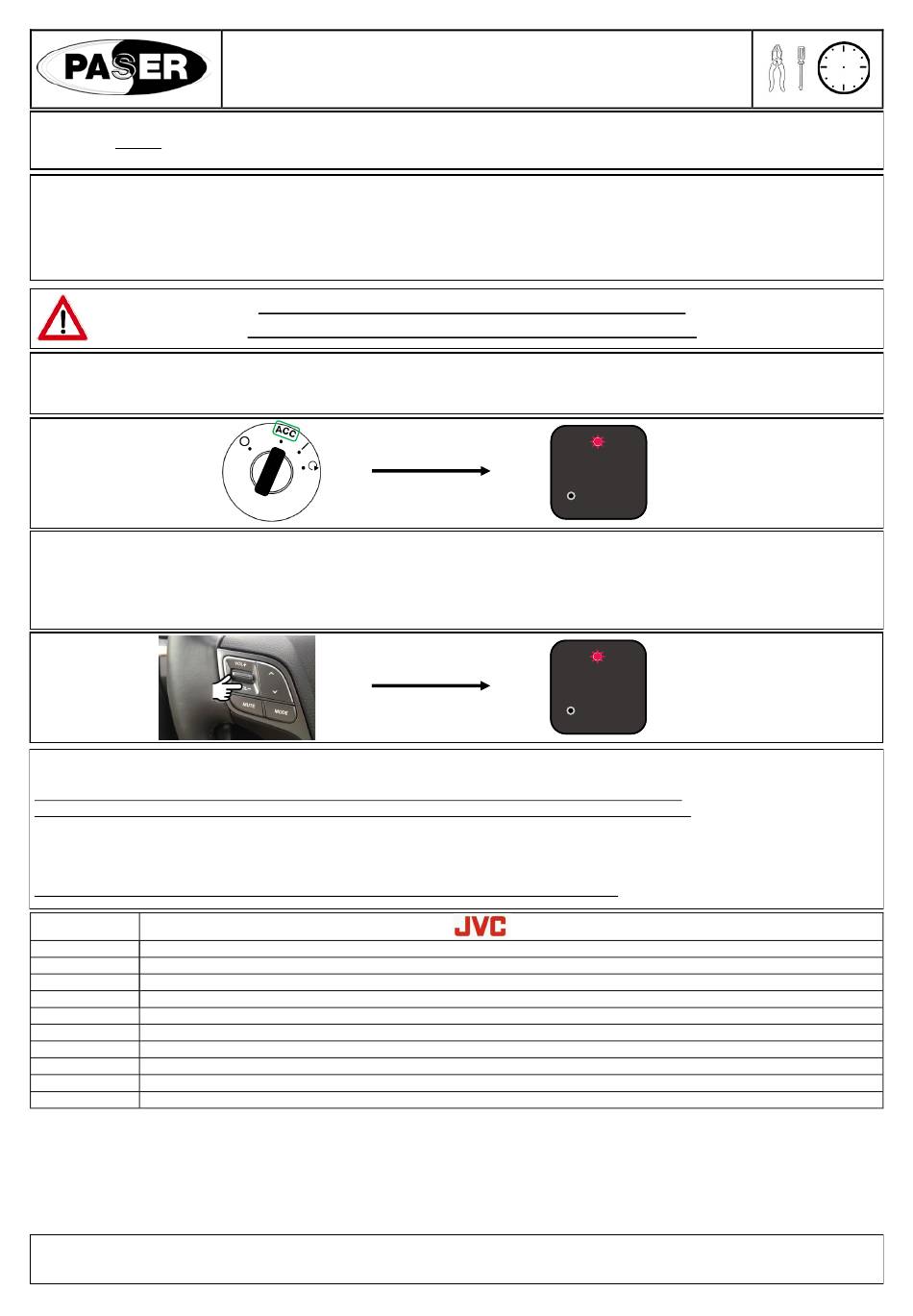

Eseguiti i collegamenti accendere il quadro vettura per dare alimentazione ad UNICOM EVO JVC, il LED emetterà un breve lampeggio ROSSO indicando la
memorizzazione della condizione NESSUN TASTO PREMUTO.
Ora bisogna assegnare le funzioni di controllo della radio aftermarket ad ognuno dei pulsanti / leve del comando al volante della vettura.
L'assegnazione delle funzioni per ogni pulsante / leva segue la logica descritta nella tabella sotto.
La prima funzione associabile è VOLUME —.
Ad ogni pressione di un pulsante / leva del comando al volante, il LED di UNICOM EVO JVC emetterà un lampeggio breve ad indicare l'avvenuta memorizzazio-
ne della funzione.
Per saltare una funzione premere il TASTO di UNICOM EVO JVC una volta.
E' possibile gestire massimo 9 pulsanti / leve.
Se fossero presenti meno di 9 pulsanti / leve sul volante è necessario forzare manualmente l'uscita dalla programmazione.
Tale procedura richiede solamente di premere l'ultimo pulsante / leva memorizzato fino a che il LED non si accende GIALLO.
Conclusa la programmazione il LED rimarrà acceso VERDE.
La procedura di apprendimento è conclusa, inserire il JACK di UNICOM EVO JVC nell'ingresso apposito sul retro della radio.
Accendere l'autoradio, sintonizzare la radio ed utilizzare i comandi al volante della vettura per gestirne le funzioni; qualora si evidenziassero delle anomalie,
eseguire il RESET e ripetere attentamente la PROCEDURA DI APPRENDIMENTO dall'inizio.
Per eseguire il RESET tenere premuto il pulsante di UNICOM EVO JVCfino a che il LED non lampeggia ROSSO.
FUNZIONI
1
2
3
4
5
6
7
8
9
10
Le informazioni riportate in questo manuale sono puramente a scopo informativo pertanto possono subire modifiche senza preavviso. Al momento della pubblicazione le informazioni risultano corrette ed attendi-
bili. Tuttavia Paser non può essere ritenuta responsabile per eventuali conseguenze derivanti da errori od omissioni del presente manuale. Paser si riserva il diritto di migliorare/modificare il prodotto o il manuale
senza l'obbligo di notifica agli utenti.
UNICOM EVO JVC
MODULO UNIVERSALE COMANDI A VOLANTE CON PROTOCOLLO RESISTIVO
MANUALE DI INSTALLAZIONE
ATTENZIONE: ALIMENTARE UNICOM SOTTOCHIAVE.
ALIMENTARE IL CIRCUITO TERMINATE LE CONNESSIONI
PROCEDURA DI APPRENDIMENTO
INSTALLAZIONE
VOLUME —
VOLUME +
SEEK —
SEEK +
SOURCE
MUTE
PHONE ANSWER
PHONE CLOSE
VOICE
TEL
1 / 4
LED
TASTO
LED
TASTO
rev. 1.0 22
30 m
