Paser UNICOM CF0012UNPI21 Installation Manual

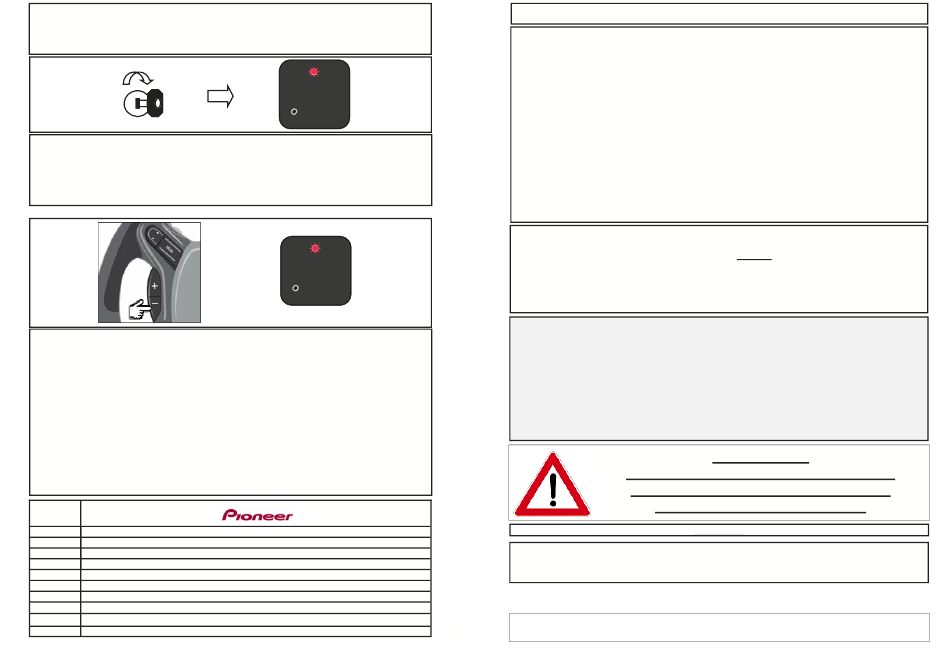

LEARNING PROCEDURE
After having completed the connections turn on the ignition key to supply power to the UNICOM, the
LED will flash RED quickly indicating that the NO BUTTON PRESSED state has been memorized.
ON
Now you must assign the functions of control of the aftermarket radio to the buttons/levers of the vehicle's
steering wheel command.
The programming of the functions follows the sequential logic which is described below in TAB.
The first function available is VOLUME —.
For each button pressed the LED will blink RED to indicate that the function is associated.
To jump a function press the BUTTON of the UNICOM once.
It is possibile to manage max 8 buttons/levers.
If less than 8 buttons/levers are present on the steering wheel, it will be necessary to force the exit of the
programming manually.
In order to carry out this procedure, you only need to press the last button/lever of the steering wheel
memorized till the LED of UNICOM became GREEN.
On the conclusion of the programming, the GREEN light of the LED will remain ON.
The learning procedure has been completed, insert the JACK of the UNICOM in the appropriate input on
the back of the radio.
Switch on the autoradio, tune in the radio and use the vehicle's steering wheel commands to handle the
functions; should any defects occur, make a RESET, repeat very carefully the LEARNING PROCEDURE
from the beginning.
To RESET the unit keep the button of the unit pressed till the LED starts blinking RED.
FUNCTIONS
1
2
3
4
5
6
7
8
9
10
LED
BUTTON
LED
BUTTON
VOLUME —
VOLUME +
SEEK —
SEEK +
MODE
MUTE
UP
DOWN
PHONE ANSWER
PHONE CLOSE
MANUALE DI INSTALLAZIONE
Modulo adattatore
UNIVERSALE per comandi
a volante OEM resistivi
con Autoradio
con ingresso filare
UNICOM è un modulo adattatore UNIVERSALE per comandi autoradio a volante OEM, la sua compatibilità
si estende ad un vasto numero di vetture con protocollo resistivo ed alle autoradio PIONEER dotate di
ingresso remote filare.
Seguendo una semplice procedura, il sofisticato microprocessore è in grado di apprendere il protocollo dei
comandi a volante OEM.
E' possibile assegnare ad ogni tasto una delle funzioni gestite dall'autoradio ed elencate successivamente.
UNICOM è dotato di un cablaggio multipolare, questa configurazione permette l'adattabilità del prodotto a
tutte le versioni di comandi a volante OEM conosciute.
A seconda dei modelli di vettura si collegheranno un certo numero di cavi.
Nella sezione CONNESSIONI sono descritte le differenti possibilità di installazione.
Gli schemi citati nella suddetta sezione sono relativi alle connessioni di UNICOM con numerose vetture tra
cui Alfa Romeo, Chevrolet, Renault, Fiat, Ford, Nissan, Kia, Peugeot, Opel, Hyundai ecc.
Per adattare UNICOM a vetture non presenti nelle CONNESSIONI è necessario avere informazioni precise
sul tipo di cablaggio presente in vettura.
QUESTO PRODOTTO HA 2 ANNI DI GARANZIA PER QUALSIASI
DIFETTO DI FABBRICAZIONE RISCONTRATO.
COME VALIDAZIONE DELLA GARANZIA E' NECESSARIA LA FATTURA DI ACQUISTO.
Per ogni eventuale assistenza, contattare il numero di supporto tecnico: 0141-947676
Le informazioni riportate in questo manuale sono puramente a scopo informativo pertanto possono subire modifiche senza preavviso. Al momento della
pubblicazione le informazioni risultano corrette ed attendibili. Tuttavia Paser non può essere ritenuta responsabile per eventuali conseguenze derivanti da
errori od omissioni del presente manuale. Paser si riserva il diritto di migliorare/modificare il prodotto o il manuale senza l'obbligo di notifica agli utenti.
Pag 4
UNICOM
PIONEER
UNICOM
INSTALLAZIONE
ATTENZIONE:
ALIMENTARE UNICOM SOTTOCHIAVE.
DARE ALIMENTAZIONE AL CIRCUITO
TERMINATE LE CONNESSIONI
GARANZIA
