Paser UNICOM EVO PLUS Installation Manual

Release date: 15.02.2023
UNICOM EVO PLUS è un modulo ada atore UNIVERSALE per comandi autoradio a volante OEM, la sua compa bilità si estende alle ve u-
re con protocollo resis vo ed alle autoradio elencate nella tabella radio e dotate di ingresso remote filare.
Il modulo è fornito di un cablaggio mul polare, questa configurazione perme e l'ada abilità del prodo o a tu e le versioni di comandi a
volante OEM conosciute. A seconda dei modelli di ve ura si collegheranno un certo numero di cavi. Nella sezione CONNESSIONI sono de-
scri e le differen possibilità di installazione. Gli schemi cita nell'allegato CONNESSIONI, sono rela vi al PINOUT di numerose ve ure tra
cui Alfa Romeo, Chevrolet, Fiat, Ford, Nissan, Kia, Opel, Hyundai ecc. Per ada are UNICOM EVO PLUS a ve ure non presen nelle CONNES-
SIONI è necessario avere informazioni precise sul po di cablaggio presente in ve ura.
Esegui i collegamen accendere il quadro ve ura per dare alimentazione ad UNICOM EVO PLUS, il LED eme erà un breve lampeggio
ROSSO indicando la memorizzazione della condizione NESSUN TASTO PREMUTO.
Ora bisogna assegnare le funzioni di controllo della radio a9ermarket ad ognuno dei pulsan / leve del comando al volante della ve ura.
L'assegnazione delle funzioni per ogni pulsante / leva segue la logica descri a nella tabella radio FUNZIONI so o riportata.
La prima funzione associabile è VOLUME —.
Ad ogni pressione di un pulsante / leva del comando al volante, il LED di UNICOM EVO PLUS eme erà un lampeggio breve ad indicare
l'avvenuta memorizzazione della funzione.
Per saltare una funzione premere il TASTO di UNICOM EVO PLUS una volta.
E' possibile ges re massimo 9 pulsan / leve.
Se fossero presen meno di 9 pulsan / leve sul volante è necessario forzare manualmente l'uscita dalla programmazione.
Tale procedura richiede solamente di premere l'ul mo pulsante / leva memorizzato fino a che il LED non si accende GIALLO.
Seguire la tabella FUNZIONI so&o riportante l'ordine di apprendimento dei tas volante.
TABELLA FUNZIONI
1 VOLUME —
2 VOLUME +
3 SEEK —
4
5 SOURCE
6
7 PHONE ANSWER
8 PHONE CLOSE
9
10
Conclusa la programmazione il LED rimarrà acceso VERDE lampeggiante, ora è necessario selezionare il profilo radio seguendo la tabella
SELEZIONE RADIO.
Il tasto Volume + aumenta il numero dei lampeggi del LED mentre il Volume — li diminuisce, una volta selezionato il numero di lampeggi
rela vi alla radio di interesse, per confermare premere SEEK+.
ATTENZIONE: il LED indica le unità con lampeggi VERDI e le decine con ROSSI. Ad esempio la radio 5 sarà espressa come 5 lampeggi VERDI.
La procedura di apprendimento è conclusa, inserire il JACK di UNICOM EVO PLUS nell'ingresso apposito sul retro della radio.
Accendere l'autoradio, sintonizzare la radio ed u lizzare i comandi al volante della ve ura per ges rne le funzioni; qualora si evidenziassero
delle anomalie, eseguire il RESET e ripetere a entamente la PROCEDURA DI APPRENDIMENTO dall'inizio.
MODULO UNIVERSALE COMANDI A VOLANTE CON PROTOCOLLO RESISTIVO
ATTENZIONE: ALIMENTARE UNICOM EVO PLUS SOTTOCHIAVE.
ALIMENTARE IL CIRCUITO TERMINATE LE CONNESSIONI
PROCEDURA DI APPRENDIMENTO
SEEK +
MUTE
VOICE
TEL

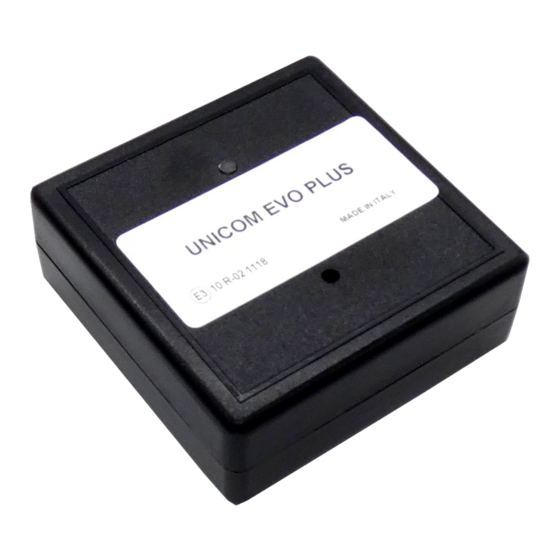

UNICOM EVO PLUS
MANUALE DI INSTALLAZIONE
INSTALLAZIONE
FLASHES
1 CLARION
2 KENWOOD
3 JVC
4 PIONEER 1
5 PIONEER 2
6 SONY
7 ALPINE 1
8 PANASONIC
9 PHONOCAR 1 VM020 VM021 VM024
10 PHONOCAR 2 DM736 VM016
11 PHONOCAR 3
VM029-VM030 VM031-VM032 VM036
1 / 4
LED
TASTO
LED
TASTO
TABELLA SELEZIONE RADIO
FLASHES
12
13
14
15
16
17 PHONOCAR 9 RADIO CAPTUR
18 PHONOCAR 10 VM025 VM026
19 PHONOCAR 11 VM027
20 PHONOCAR 12 VM057
21 PROFILO CON USCITE RESISTIVE PER
RADIO CINESI O MACROM
rev 1.0 23
30 m
PHONOCAR 4 VM050
PHONOCAR 5 VM066
PHONOCAR 6 VM037
PHONOCAR 7 VM033
PHONOCAR 8 VM081
