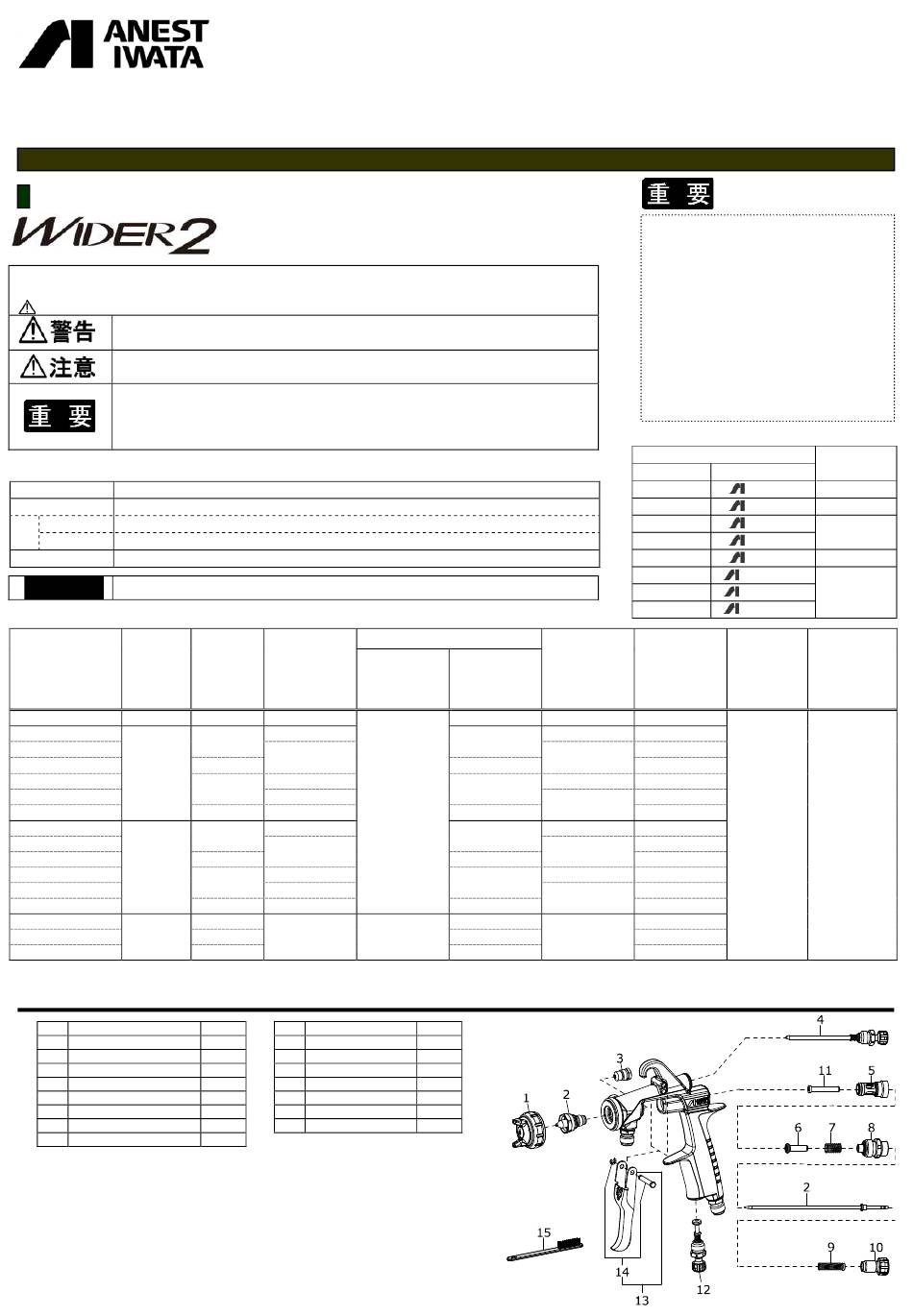

取扱説明書
（国内販売用）
スプレーガン
この取扱説明書に示された警告事項および注意事項は必ず守ってください。
使用時に不用意な塗料の噴出や、有機溶剤の吸引により重大な身体上の障害を起こすことがあります。
印付きの下記マークは、安全上、特に重要な項目ですので必ずお守りください。
警告内容を怠った場合、人が死亡又は重傷を負う可能性が想定されることを示します。
注意内容を怠った場合、人が傷害を負う可能性、または物的損害の発生する可能性が想定
されることを示します。
この記号は、機械の性能や機能を十分に発揮してお使いいただくために守っていただきたい
内容を示しています。尚、本取扱説明書で示す安全事項は、必要最低限のものであります。
国や自治体の消防、電気、安全関連の法規、規則又、それぞれの企業や事業所で規則、
規定として守るべき事項に従ってください。
重要仕様
最高使用圧力
０．７０ＭＰａ
騒音値
８０．４ｄＢ（Ａ）
条
吹付条件
推奨使用条件
件
測定位置
スプレーガンより後方へ１ｍ 地面より高さ１．６ｍ
使用温度範囲
雰囲気温度５℃〜４０℃ 流体温度５℃〜４３℃（液体、気体）
重 要
圧送式以外のスプレーガンへは塗料の圧送供給を絶対にしないでください。
主要仕様
塗料
供給
形 式
方式
WIDER2-12G2P
圧送式
WIDER2-15K1S
-15K2S
-18K2S
吸上式
-20R1S
-20R2S
-25W1S
WIDER2-15K1G
-15K2G
-18K2G
重力式
-20R1G
-20R2G
-25W1G
WIDER2-3-08G1P
-10G1P
圧送式
-12G1P
※1 吹付空気圧力は引金を引き空気を流した時のスプレーガン入口圧力です。
■ 部品名称
No.
品 名
1
空気キャップ ASSY
◆
2
ノズル・ニードル ASSY
◆
3
ニードル弁パッキンセット
4
パタン調節装置
5
空気弁シート ASSY
◆
6
空気弁
7
空気弁ばね
8
塗料調節ガイド ASSY
◆の部品は消耗品です。
◎ 部品御注文の際は、スプレーガン形式、空気キャップ ASSY、塗料ノズル、
ニードル弁ASSY の刻印、及び上記Ｎｏ．品名を御指定ください。
◎ 塗料ノズル又は、ニードル弁ASSY を交換する場合は、
ノズル・ニードル ASSY の組み合わせで交換してください。
◎ 開封時、破損や欠品がないことを確認してください。
◎ 欠品、輸送上の損傷がある場合は危険防止のため使用せず、
お買い求めになった販売店又は当社支店・営業所・サービス会社までご連絡ください。
適用
塗料
空気キャップ
ノズル
吹付空気圧力
口径
Φmm
1.2
Ｇ2P
K1
1.5
K2
1.8
R1
2.0
R2
2.5
W1
K1
1.5
K2
1.8
R1
2.0
R2
2.5
W1
0.8
1.0
3-G1
1.2
数量
No.
品 名
1
9
ニードル弁ばねASSY
1
10
塗料調節つまみ
1
◆
11
空気弁棒
1
12
空気量調節装置
1
13
引金ASSY
1
14
引金止め軸ASSY
1
15
掃除用ブラシ
1
推奨使用条件
空気使用量
塗料噴出量
※1
MPa
ml/min
500
240
290
350
0.29
440
270
290
410
510
200
0.16
250
300
数量
1
1
1
1
1
1
1
付属品
− 1 −
この取扱説明書は、安全にご使用いただくために
重要な警告、注意事項および取扱い方法につい
て記載しています。
この取扱説明書で扱われている機器は、塗装業
務用途の商品です。
他の用途には使用しないでください。
正しい取扱指導を受けられ、機械の操作方法を理
解された方以外の人は、使用しないでください。
ご使用前に、必ずお読みになり、十分理解してか
らご使用ください。
本書はすぐに確認できる場所に大切に保管してく
ださい。
ノズル・ニードル ASSY の組合せ
塗料ノズル
口径Φｍｍ
Φ１．２
/ W2 / 12
Φ１．５
/ W2 / 15
Φ１．８
/ W2 / 18
Φ２．０
/ W2 / 20
Φ２．５
/ W2 / 25
Φ０．８
/ W2-3 / 08
Φ１．０
/ W2-3 / 10
Φ１．２
/ W2-3 / 12
パターン開き
接続口径
l/min
mm
500
400
200
210
290
330
340
260
260
290
360
280
200
220
320
330
370
260
280
320
360
310
360
340
360
380
ニードル弁
ASSY 表示
表示
12H WIDER2
15 WIDER2
20 WIDER2
25 WIDER2
12 WIDER2
質量
g
Ｇ1/4
（空気）
375
Ｇ3/8
（塗料）
