olympia electronics BS-655 Quick Start Manual

BS-655
OΠΤΙΚΟΣ ΑΝΙΧΝΕΥΤΗΣ ΚΑΠΝΟΥ
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΤΑΣΗ ΤΡΟΦΟΔΟΣΙΑΣ
ΡΕΥΜΑ ΑΡΧΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ
ΜΕΓΙΣΤΟ ΡΕΥΜΑ ΗΡΕΜΙΑΣ
ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ
ΕΥΑΙΣΘΗΣΙΑ
ΕΝΔΕΙΚΤΙΚΑ
ΕΞΟΔΟΣ
ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ ΠΕΡΙΒΛΗΜΑΤΟΣ
ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΥΜΦΩΝΑ ΜΕ
ΠΕΡΙΟΧΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΙΤΟΥΡΓΙΑΣ
ΣΧΕΤΙΚΗ ΥΓΡΑΣΙΑ
ΕΞΩΤΕΡΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ
ΤΥΠΙΚΟ ΒΑΡΟΣ
ΕΓΓΥΗΣΗ
Ευχαριστούμε που επιλέξατε ένα Ελληνικό προϊόν της Olympia Electronics
``ΠΙΣΤΕΥΟΥΜΕ ΣΤΗΝ ΕΛΛΑΔΑ - ΠΑΡΑΓΟΥΜΕ ΣΤΗΝ ΕΛΛΑΔΑ΄΄.
ΓΕΝΙΚΑ
Ο χρήστης πρέπει να διαβάσει προσεκτικά τις
παρακάτω οδηγίες, ώστε να ενημερωθεί σωστά
και να κρατήσει το φυλλάδιο στην κατοχή του
για μελλοντική χρήση.
Οι ανιχνευτές BS-655 κατασκευάστηκαν ώστε να
παρέχουν γρήγορη ανίχνευση σε περίπτωση
πυρκαγιάς. Αποτελούνται από δύο μέρη. Μία
πλαστική βάση που τοποθετείται στην οροφή και
το κυρίως σώμα του ανιχνευτή που κουμπώνει
στην πλαστική βάση με μία απλή περιστροφή
προς τα δεξιά.
Οι ανιχνευτές διαθέτουν ένα ενδεικτικό led που
ανάβει συνεχώς σε περίπτωση ανίχνευσης
φωτιάς, μέχρι να δοθεί εντολή ακύρωσης από τον
πίνακα. Το ενδεικτικό led αναβοσβήνει επίσης
κάθε 4 sec σαν ένδειξη καλής λειτουργίας.
Οι ανιχνευτές μπορούν να συνεργαστούν με
συμβατικούς πίνακες πυρανίχνευσης, όπως οι
BS-632 και BS-636.
ΕΛΕΓΧΟΣ ΛΕΙΤΟΥΡΓΙΑΣ
Ο έλεγχος σωστής λειτουργίας, γίνεται, ρίχνοντας
λίγη ποσότητα καπνού στον ανιχνευτή με την
ειδική συσκευή καπνού Α-752 της εταιρίας μας ή
με αντίστοιχη συσκευή που υπάρχει στο εμπόριο.
Προτείνεται να γίνεται έλεγχος σωστής
λειτουργίας κάθε 6 μήνες ή μετά από αλλαγή
θέσης.
Βασικό στοιχείο της σωστής λειτουργίας του, είναι
να κυκλοφορεί ελεύθερα αέρας στο εσωτερικό
του. Γι' αυτό προσέξτε να μην είναι καλυμμένες οι
οπές του εξωτερικού καλύμματος.
ΣΗΜΕΙΩΣΗ
Οι ανιχνευτές πρέπει να τοποθετούνται στην
οροφή σε ορατά σημεία χωρίς πλευρικά εμπόδια,
μακριά από σημεία που δεν αερίζονται, ρεύματα
Σελίδα 1 από 2
18-30V DC
150μA για 50 sec
50μA
20-30mA
0.120dB/m
LED ενεργοποίησης
Προς πίνακα / οδήγηση εξωτερικού LED (BS-572)
IP20
EN 54-7
o
-10 έως 60 C
Μέχρι 95%
103 (διάμ.) x 48 (ύψος) mm
160gr.
2 χρόνια
αέρα και υδρατμούς. Κάθε ανιχνευτής καλύπτει
2
περίπου περιοχή 50 m ενώ η απόσταση μεταξύ
δύο ανιχνευτών δεν πρέπει να είναι μεγαλύτερη
από 15m. Eπίσης πρέπει να τοποθετηθούν
τουλάχιστον 50 εκ. μακριά από
φθορισμού.
Η διατομή των καλωδίων θα πρέπει να είναι από
2
0,5 έως 1,5mm .
ΠΡΟΣΟΧΗ!!
Η συσκευή αφού τοποθετηθεί δεν πρέπει να
καλυφθεί από σκόνη ή να βαφεί ή να γίνει
οτιδήποτε άλλο που θα εμποδίσει τον καπνό να
εισέλθει στο αισθητήριο.
Πρέπει να δοθεί ιδιαίτερη προσοχή κατά
την τοποθέτηση και χρήση της συσκευής,
διότι από εκείνη την στιγμή και έπειτα ο
χρήστης αναλαμβάνει την πλήρη ευθύνη για
την σωστή της λειτουργία.
Πιστοποίηση
Ο ο π τ ι κ ό ς α ν ι χ ν ε υ τ ή ς B S - 6 5 5
πιστοποιήθηκε από την LPCB. Επίσης η
LPCB ελέγχει την παραγωγή σύμφωνα με
τον αριθμό CPR:
BS-655
Οπτικός ανιχνευτής καπνού
0832-CPR-F0122
EN-54-7
ΚΟΛΙΝΔΡΟΣ
ΠΙΕΡΙΑΣ
60061
ΕΛΛΑΣ
921655000_23_018
Από την ζώνη
πυρανίχνευσης
ΣΥΝΔΕΣΗ
Μπορούν να συνδεθούν έως 30 ανιχνευτές BS-655 σε κάθε ζώνη.
Άν διακοπεί η τροφοδοσία των ανιχνευτών, πρέπει να περάσουν 3-5 δευτερόλεπτα πριν την επανατροφοδότησή τους.
1. Αποσπάστε τον ανιχνευτή από την βάση στρέφοντάς τον αριστερά μέχρι να ευθυγραμμιστούν τα
ενδεικτικά σημεία στο πλάι.
λάμπες
2. Στερεώστε την βάση με τα παρεχόμενα υλικά στήριξης (σημείο 5).
3. Συνδέστε τα καλώδια τροφοδοσίας (με προσοχή στην πολικότητα) σύμφωνα με τις απαιτήσεις της
εγκατάστασης (σχήμα 1,2).
4. Τοποθετήστε τον ανιχνευτή με προσοχή ώστε να συμπέσουν τα ενδεικτικά σημεία στην πλαϊνή όψη
των συσκευών και περιστρέψτε τον ανιχνευτή προς τα δεξιά ώστε να κουμπώσει. Τροφοδοτήστε με
τάση και μετά από 3-5 δευτερόλεπτα είναι έτοιμος να λειτουργήσει.
ΣΥΝΔΕΣΗ
1. IN-OUT -L : Συνδέεται στην ζώνη του πίνακα ή στην επαφή (IN-OUT -L) του προηγούμενου ανιχνευτή.
2. ΟUT +R : Συνδέεται στον επόμενο ανιχνευτή (IN +L) και αν είναι ο τελευταίος συνδέεται η τερματική
αντίσταση.
3. OUT +R και -R : Συνδέεται με το LED BS-572.
4. IN +L : Συνδέεται στην ζώνη του πίνακα ή στην επαφή (OUT +R) του προηγούμενου ανιχνευτή.
ΕΓΓΥΗΣΗ
Η Olympia Electronics εγγυάται την ποιότητα, την κατάσταση και τη λειτουργία των εμπορευμάτων.
Η περίοδος της εγγύησης καθορίζεται στον επίσημο κατάλογο της Olympia Electronics, αλλά και στο
τεχνικό φυλλάδιο που συνοδεύει κάθε προϊόν. Η παρούσα εγγύηση παύει να ισχύει, αν ο αγοραστής
δεν ακολουθεί τις τεχνικές οδηγίες που περιλαμβάνονται στα επίσημα έγγραφα που δόθηκαν από
την Olympia Electronics ή αν ο αγοραστής τροποποιήσει τα αγαθά που παρέχονται ή κάνει
οποιαδήποτε επισκευή ή την εκ νέου ρύθμιση που γίνεται από τρίτο πρόσωπο, εκτός και αν η
Olympia Electronics έχει πλήρως συμφωνήσει με αυτά, γραπτώς. Τα προϊόντα που έχουν υποστεί
βλάβη μπορούν να επιστραφούν στις εγκαταστάσεις της εταιρίας μας για επιδιόρθωση ή
0832 αντικατάσταση, αρκεί να ισχύει η περίοδος της εγγύησης. Η Olympia Electronics διατηρεί το
δικαίωμα να επισκευάσει ή να αντικαταστήσει τα επιστρεφόμενα εμπορεύματα και να χρεώσει ή όχι
95
τον αγοραστή, ανάλογα με την αιτία της βλάβης. Η Olympia Electronics διατηρεί το δικαίωμα να
χρεώσει ή όχι στον αγοραστή το κόστος μεταφοράς.
ΚΕΝΤΡΙΚΑ
72° χλμ. Π.Ε.Ο. Θεσσαλονίκης-Κατερίνης
Τ.Κ. 60061 Ελλάς
www.olympia-electronics.gr
info@olympia-electronics.gr
Σελίδα 2 από 2

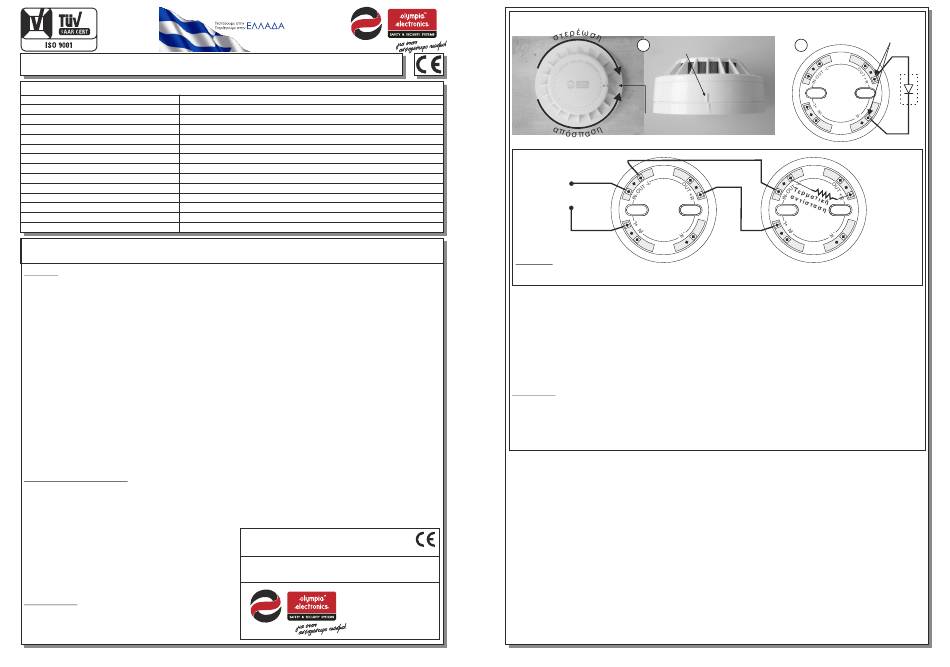

Διαδικασία εγκατάστασης
1 2
Ενδεικτικά σημεία
Ενδεικτικό
LED
Σχήμα 1.
Σύνδεση με
εξωτερικό
Βάση στήριξης LED BS-572
+
5
5
R
Σχήμα 2.
921655000_23_018
