Molduras.

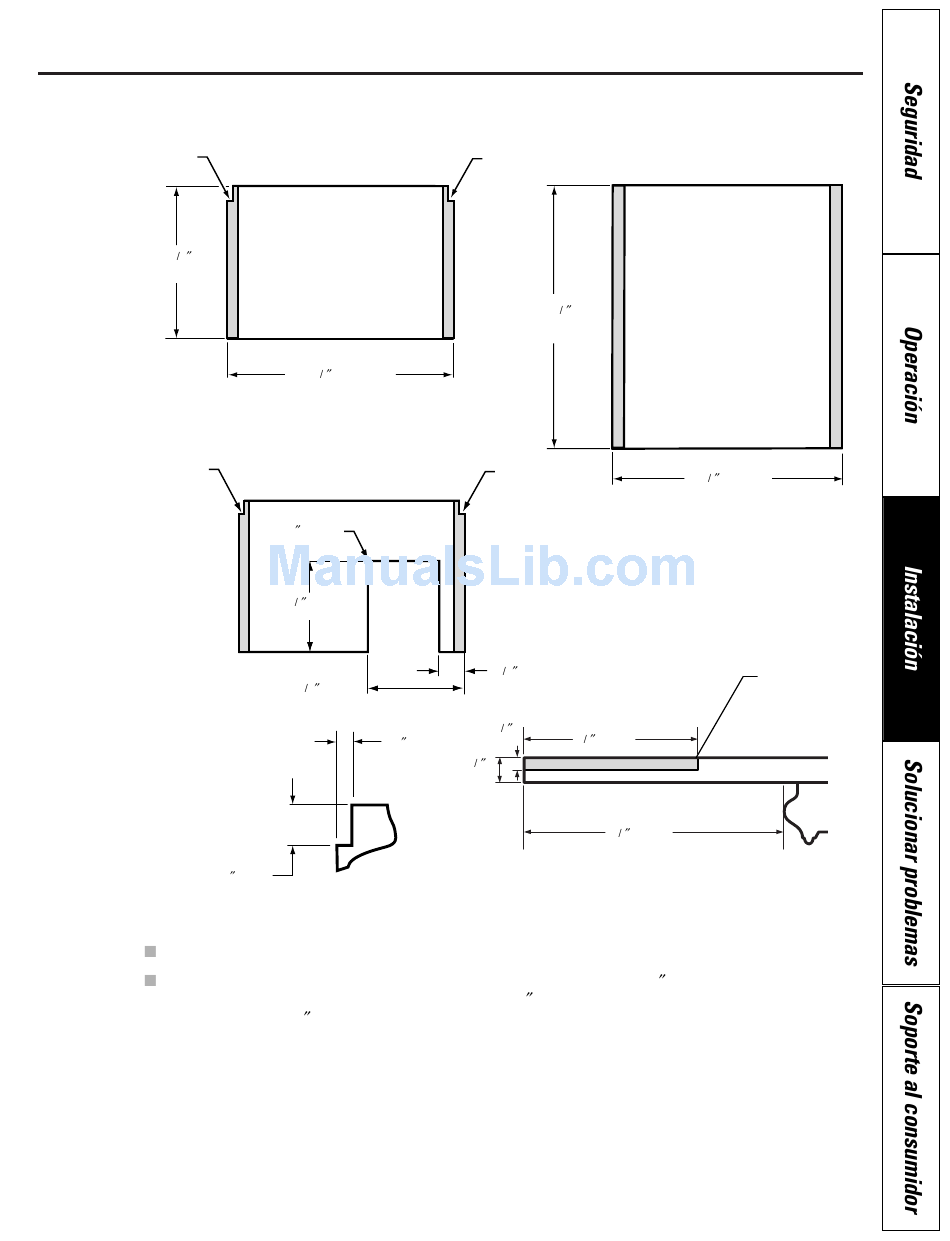

Dimensiones para paneles del congelaodr
Corte
24 1 16
(61,1 cm)
Corte
5/16 (8 mm)
Deben recortarse las áreas en la parte superior de los paneles del congelador.
Las áreas sombreadas indican las áreas que deben cortarse eliminando 1/8 (3 mm) en el lado
posterior (sólo en el lado del mango) del panel de 1/4 (6 mm) de espesor. Para los paneles que
tengan menos de 1/8 (3 mm) de espesor, esas áreas pueden recortarse de los paneles de relleno.
Panel del congelador
sin dispensador
35 3 4 (90,8 cm)
Paneles del congelador
con dispensador
FRENTE
3/8 (10 mm)
14 7 8 (37,8 cm)
15 7 16 (39,2 cm)
1/8 (3 mm)
Recorte esquinero para los
paneles del congelador
Corte
42 1 4
(107,3 cm)
Corte
3 15 16 (10 cm)
Vista Superior–Manija Lateral
1 8
(3 mm) 1 (4,4 cm)
3 4
1 4
(6 mm)
2 (6,5 cm)
5 8
Espacio de protección
Panel del
refrigerador
35 3 4 (90,8 cm)
Área en la parte
posterior de la manija
lateral que se
necesita recorrer para
permitir la colocación
de los tornillos
Parte posterior del panel
Parte
frontal
del panel
