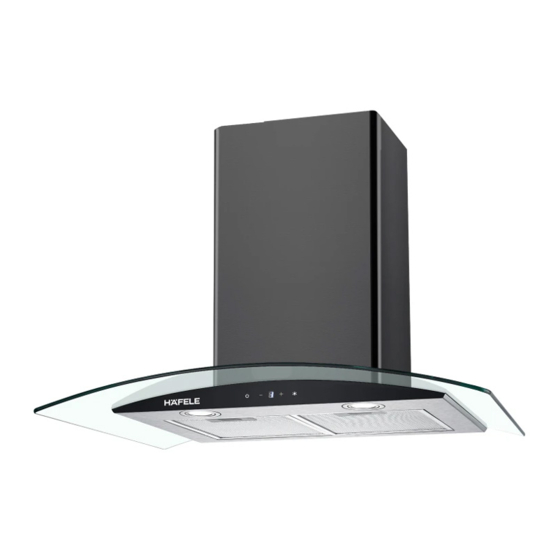

- Page 1 INSTRUCTION MANUAL PRODUCTS NAME T-shape hood HH-WT70A Products Applied: 533.36.807...
-
Page 2: Table Of Contents
Content INTRODUCTION SAFETYPRECAUTION INSTALLATION OPERATION MAINTENANCE TROUBLESHOOTING ENVIRONMENTALPROTECTION... -
Page 3: Introduction
INTRODUCTION Thank you for choosing this cooker hood. This instruction manual is designed to provide you with all required instructions related to the installation, use and maintenance of the appliance. In order to operate the unit correctlyand safety, please read this instruction manual carefully before installation and usage. - Page 4 Electrical ShockHazard • Only plug this unit into a properly earthed outlet. If in doubt seek advice from a suitably qualified engineer. • Failure to follow these instructions can result in death, fire, or electrical shock. WALL MOUNTINGINSTALLATION 1. Prepare for installation: a.
- Page 5 2. Installation (Vent outside): Attention! Observe the warning in the instruction sheet concerning the operation of the appliance when air is discharged from the room. When the range hood and appliance supplied with energy other than electricity are simultaneously in operation, the negative pressure in the room must be not exceed 4 Pa (4x10 Bar) Drill 3 x 8mm holes to accommodate the bracket.
- Page 6 For Glass model and T shape model • By Put the upper chimney into lower chimney .Then pulling out the upper chimneyup- wards. Adjustto reach the height required. • Sliding the chimney to adjust the chimney height. When the height you required is reached, then hang the fixing hole to the fixing screws as showed in below pictures.
-
Page 7: Installation
Installation (Vent inside) If you do not have an outlet to the outside, exhaust pipe is not required andthe installation is similar to the one show in section “Installation (Vent outside)”. Activated carbon filter can be used to trap odors. In order to install the activated carbon filter, the grease filter should be detached first. -
Page 8: Operation
OPERATION Touch control 1 Off button It’s used for turning off the fan. Speed plus button For increasing the speed of the fan Speed decrease For decreasing the speed of the fan. button Light button Fan speed display:”1” for Low speed, “2” for Medi- Digital display um speed, “3”... -
Page 9: Troubleshooting
TROUBLESHOOTING Fault Cause Solution Switch of the unit and repair The fan blade is jammed. Light on, but fan does not by qualified service personnel work The motor is damaged. only. Replace the bulb with correct light bulb burn. rating. Both light and fan do not work Plug in to the power supply Power cord looses. - Page 10 HƯỚNG DẪN SỬ DỤNG PRODUCT NAME - SERIES NO.: TÊN SẢN PHẨM: Máy hút mùi gắn tường dạng chữ T HH-WT70A Các mã sản phẩm áp dụng: 533.86.807...
- Page 11 MỤC LỤC GIỚI THIỆU BIỆN PHÁP AN TOÀN LẮP ĐẶT TRÊN TƯỜNG VẬN HÀNH BẢO TRÌ XỬ LÝ SỰ CỐ BẢO VỆ MÔI TRƯỜNG...
-
Page 12: Giới Thiệu
GIỚI THIỆU Cảm ơn bạn đã lựa chọn máy hút mùi của chúng tôi. Hướng dẫn lắp đặt này được sử dụng để cung cấp cho bạn toàn bộ hướng dẫn cần thiết liên quan đến lắp đặt, sử dụng và bảo trì thiết bị. Để... -
Page 13: Lắp Đặt Trên Tường
Nguy cơ giật điện • Chỉ cắm thiết bị này vào ổ cắm nối đất thích hợp. Nếu có thắc mắc, hãy tham khảo hướng dẫn từ kỹ sư đạt tiêu chuẩn thích hợp. • Không làm theo hướng dẫn có thể dẫn đến tử vong, hỏa hoạn hoặc giật điện. LẮP ĐẶT TRÊN TƯỜNG 1.Chuẩn bị... - Page 14 2. Lắp đặt (Ống thông gió bên ngoài): Chú ý! Làm theo cảnh báo trong tờ hướng dẫn vận hành thiết bị khi không khí được xả ra khỏi phòng. Khi máy hút mùi và thiết bị được cung cấp năng lượng không phải điện được vận hành đồng thời, áp suất âm trong phòng không được vượt quá...
- Page 15 Đối với kiểu dạng cốc hoặc kiểu chữ T • Đặt phần đầu ống khói vào phần ống khói dưới. Sau đó kéo phần đầu ống khói hướng lên. Điều chỉnh để đạt đến độ cao yêu cầu. • Trượt ống khói để điều chỉnh độ cao. Khi đạt đến độ cao mà bạn yêu cầu, hãy treo lỗ định vị vào vít định vị...
- Page 16 Lắp đặt (Ống thông gió bên trong) Nếu bạn không có đường thoát khí bên ngoài, không cần ống xả và cách lắp đặt tương tự phần “Lắp đặt (Ống thông gió bên ngoài)”. Có thể sử dụng bộ lọc than hoạt tính để hút mùi. Để...
-
Page 17: Vận Hành
VẬN HÀNH Bảng điều khiển cảm ứng 1 Nút mở/tắt (On/Off) Nút này được sử dụng để mở/tắt quạt. Nút tăng tốc độ Để tăng tốc độ quạt (Speed plus) Nút giảm tốc độ Để giảm tốc độ quạt. (Speed decrease) Nút ánh sáng (Light) Màn hình tốc độ... -
Page 18: Xử Lý Sự Cố
XỬ LÝ SỰ CỐ Lỗi Nguyên nhân Giải pháp Tắt thiết bị và chỉ cho phép Cánh quạt bị kẹt. Đèn sáng, nhưng quạt không nhân viên kỹ thuật có tay nghề hoạt động Động cơ bị hỏng. sửa. Thay bóng có công suất định bóng đèn cháy. - Page 19 Häfele VN LLC. 3rd Floor, REE Tower 9 Doan Van Bo Street, District 4, Ho Chi Minh City Phone: (+84 28) 39 113 113 Email: info@hafele.com.vn...
