Summary of Contents for Häfele HH-WVGS90A

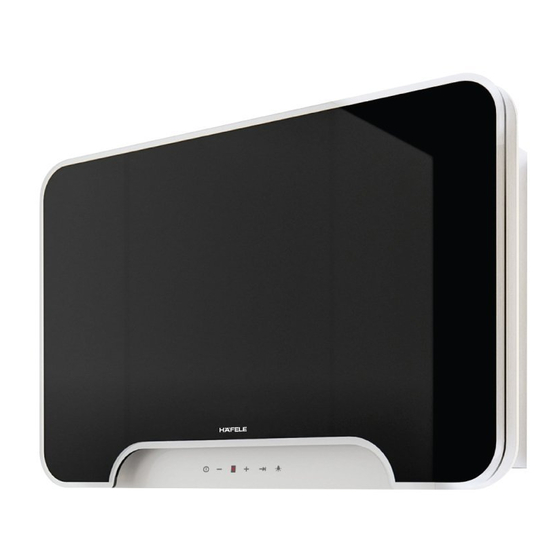

- Page 1 INSTRUCTION MANUAL PRODUCTS NAME: Products Applied: 533.80.203 Model: HH-WVGS90A...
- Page 2 INSTRUCTION MANUAL...
- Page 3 Please read this guide first! Dear Customer, We would like to offer you the best yield for your product which is produced in modern facilities and passed through strict quality control. For this, please read this manual thoroughly before using your product and keep it as a reference. This manual...
-
Page 4: Table Of Contents
CONTENTS: 1. Security Alerts 2. Product Introduction And Technical Information 3. Product Montage 4. Product Usage 5. Maintenance and Cleaning 6. Your contribution to protecting the environment... -
Page 6: Security Alerts
1. Security Alerts • The operating voltage is 220-240 volts. • You can use pipes with a diameter of 120 mm or 150 mm when you make a chimney connection to your hood. • Do not make connections to the boiler where the boilers are connected, the boiler that the waste gas is poured into, or the flame rising boom. -
Page 7: Product Introduction And Technical Information
2. Production Introduction And Technical Information WIDTH 600/900 mm DEPTH 315 mm HEIGHT 500 mm VOLTAGE 220-240V, 50 Hz CAPACITY 830 m3/h POWER 239 W MOTOR POWER 235 W LAMPS POWER 2X2 W AIR OUTPUT 150/120 mm GROSS WEIGHT 16/18 kg NET WEIGHT 18/21 kg... -
Page 8: Product Montage
3. Product Montage Product location: The height between the bottom surface of your hood and the top surface of the oven / oven should not be less than 65 cm. Preparations for assembly of the product: The following information is necessary to make your location suitable for your habitat. -
Page 10: Product Usage
Aluminum pipe fitting: One end of the aluminum pipe is the plastic bacquet on the product; And the other end to the kitchen sink. Make sure that these two connectors are tight enough that they will not come out of place when the hood is operating at the highest speed. The diameter of plastic bacan on the product is 150 mm. -
Page 11: Maintenance And Cleaning
5. Maintenance and Cleaning Before maintenance and cleaning, remove the product plug from the socket, or switch off the switch or loosen the fuse that feeds the hood, then switch it off. Clean the hood made of sheet and glass painted with static powder paint with cleaning materials specially designed for this material. - Page 12 HƯỚNG DẪN SỬ DỤNG TÊN SẢN PHẨM: Mã sản phẩm áp dụng: 533.80.203 Model: HH-WVGS90A...
- Page 13 HƯỚNG DẪN SỬ DỤNG...
- Page 14 Vui lòng đọc hướng dẫn này trước tiên! Kính gửi quý khách hàng, chúng tôi mong muốn các bạn có thể khai thác được tối đa hiệu quả sản phẩm của chúng tôi - sản phẩm được sản xuất với cơ sở vật chất hiện đại và trải qua quá trình kiểm soát chất lượng vô...
- Page 15 NỘI DUNG: 1. Cảnh báo an toàn 2. Giới thiệu sản phẩm và các thông tin kỹ thuật 3. Lắp đặt sản phẩm 4. Sử dụng sản phẩm 5. Vệ sinh và bảo dưỡng 6. Góp phần bảo vệ môi trường...
- Page 16 1. Cảnh báo an toàn • Điện áp vận hành là 220 - 240 Vôn. • Bạn có thể sử dụng ống có đường kính 120 mm hoặc 150 mm để làm ống thoát khí cho máy hút mùi. • Không được kết nối máy hút mùi với đường ống thoát khí thải của lò hơi, nếu không có thể dẫn đến cháy nổ.
- Page 17 2. GIỚI THIỆU SẢN PHẨM VÀ CÁC THÔNG TIN KỸ THUẬT 600/900 mm CHIỀU RỘNG 315 mm CHIỀU SÂU 500 mm CHIỀU CAO ĐIỆN ÁP 220-240V, 50 Hz 830 m3/h CÔNG SUẤT HÚT 239 W CÔNG SUẤT ĐIỆN NĂNG 235 W CÔNG SUẤT MÔ-TƠ...
- Page 18 3. Lắp đặt sản phẩm Vị trí lắp đặt sản phẩm: Khoảng cách giữa mặt đáy của máy hút mùi và mặt trên của lò nướng phải từ 65 cm trở lên. Chuẩn bị lắp ráp sản phẩm: Sau đây là các thông tin cần thiết để lắp đặt sản phẩm ở vị trí phù hợp trong không gian bếp.
- Page 20 Lắp đặt ống nhôm dẫn khí thải: Một đầu ống nhôm nối với ống nhựa trên máy, đầu còn lại nối với bồn rửa trong bếp. Đảm bảo rằng hai đầu nối đủ chắc chắn để ống không bị bung, tuột khi máy hút mùi đang hoạt động ở...
- Page 21 5. Vệ sinh và bảo dưỡng Trước khi vệ sinh và bảo dưỡng máy hút mùi, rút phích cắm ra khỏi ổ điện, hoặc tắt công tắc, hoặc mở hộp cầu chì cấp điện cho máy sau đó ngắt cầu chì. Vì máy hút mùi được làm bằng các tấm kim loại và...
- Page 22 Häfele VN LLC. Điện thoại: (+84 28) 39 113 113 Email:...
