1 - ADVERTENCIAS DE SEGURIDAD

ATENCIÓN - para la seguridad de las personas es importante respetar estas instrucciones y
guardarlas para un uso futuro.
Por favor, leer atentamente las instrucciones antes de realizar la instalación. El diseño y la fabricación
de los dispositivos que componen el producto y la información contenida en este manual cumplen con
las normas de seguridad vigentes. Sin embargo, una instalación y programación incorrectas pueden
causar daños/lesiones a cosas o personas que realizan el trabajo y a las que utilizarán la instalación.
Por esta razón, es importante seguir cuidadosamente todas las instrucciones de este manual durante
la instalación.
2 - INTRODUCCIÓN AL PRODUCTO
SELECTOR DE RADIO DIGITAL PARA PUERTAS AUTOMÁTICAS LEVANTE
El selector digital SEL3 es un dispositivo de radiomando de puertas automáticas. La comunicación
con la central CTLEV se realiza a través del receptor RXLEV que debe insertarse en el conector CN9
adecuado. Se pueden emparejar hasta cuatro selectores SEL3.

3 - CONTROLES PRELIMINARES

ATENCIÓN - antes de instalar el producto, controlar y verificar los siguientes puntos:
• Verificar que la superficie en la que se fija el dispositivo sea sólida y no emite vibraciones
• Usar conexiones eléctricas adecuadas para las corrientes requeridas
• Verificar que la fuente de alimentación cumpla con los valores de las características técnicas
• Desconectar la fuente de alimentación antes de proceder a la instalación
• Proporcionar un dispositivo de desconexión en el sistema de alimentación del sistema con una
distancia de apertura de los contactos que permita la desconexión completa en las condiciones
dictadas por la categoría de sobretensión III
4 - PROGRAMACIÓN

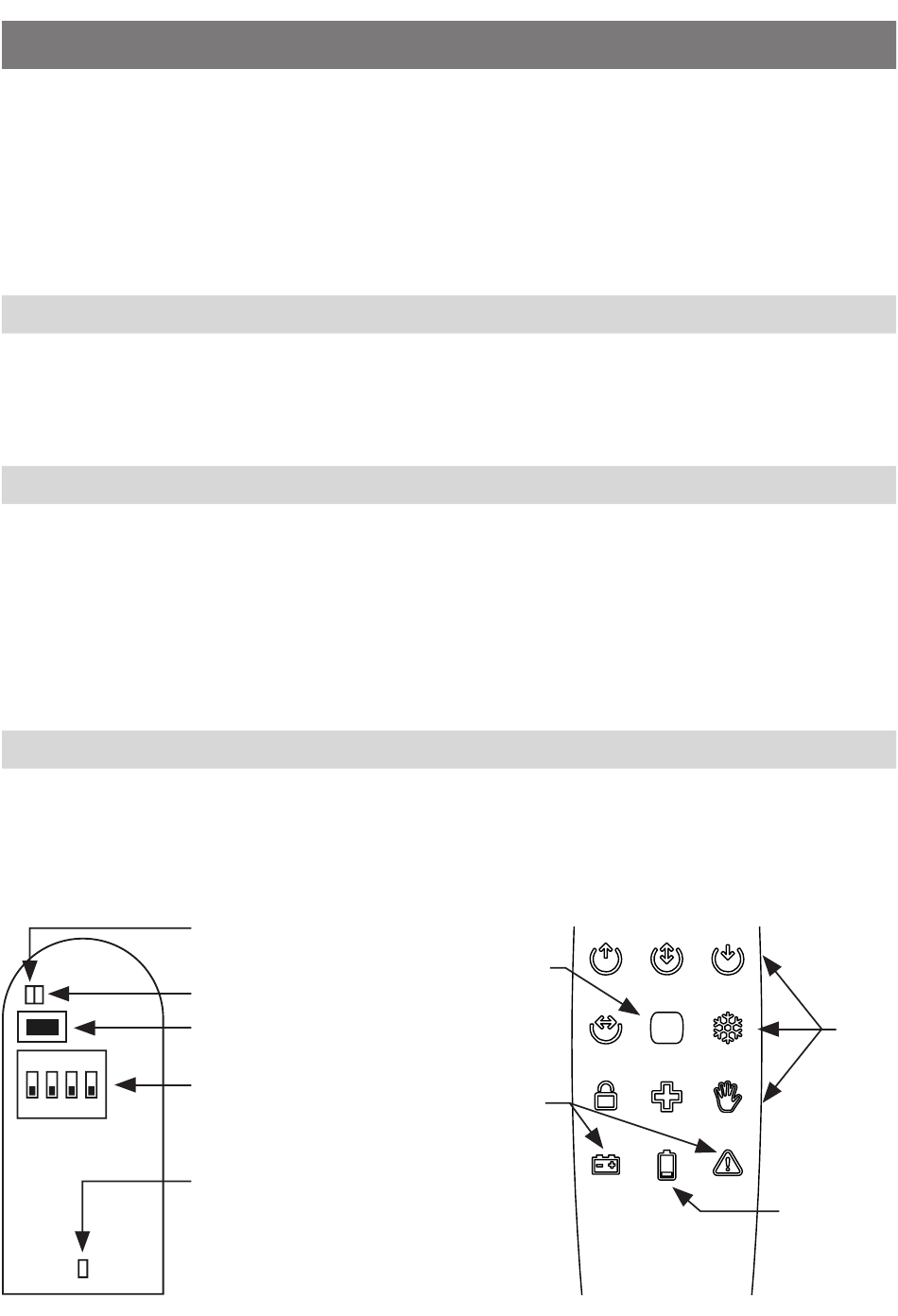

4.1 LAYOUT DEL SELECTOR DIGITAL
Hay 8 ledes azules para indicar el estado de la puerta automática, 2 deles rojos para la señalización
de los errores, un led amarillo para señalar la batería baja y un botón para seleccionar los estados y
posiblemente para restablecer la tarjeta CTLEV.
ON
1 2 3 4
LED VERDE
LED ROJO
BOTÓN P2
DIP-SWITCH
DIP4 no se utiliza
LED
AMARILLO
BOTÓN
LED
ROJO
ES
LED
AZUL
LED
AMARILLO
